Аммиак как хладагент: принцип работы и безопасность в холодильниках

Оглавление

1. 1. Введение
2. 2. Физико-химические свойства аммиака
3. 3. Принцип работы холодильных установок на аммиаке
4. 4. Типы аммиачных холодильных систем
5. 5. Нормативная база безопасности
6. 6. Основные опасности при использовании аммиака
7. 7. Контроль концентрации аммиака в воздухе
8. 8. Меры безопасности и профилактика утечек
9. 9. Рекомендации по выбору средств контроля
10. 10. Техническое обслуживание и калибровка приборов
11. 11. Практические аспекты обеспечения безопасности

1. Введение

Аммиак (NH₃) уже более века остается одним из наиболее эффективных и экономичных хладагентов в промышленном холодоснабжении. Благодаря высоким термодинамическим характеристикам он широко применяется в холодильных установках пищевой промышленности, складского хозяйства, химических производств, ледовых арен и крупных объектов коммерческого холода.

Использование аммиака позволяет достигать низких температур кипения при относительно низком давлении, что делает системы энергоэффективными и экономичными в эксплуатации. По сравнению с многими синтетическими хладагентами аммиак выгодно отличается низкой стоимостью и отличными теплофизическими свойствами. Однако аммиак относится к токсичным и потенциально опасным веществам, что требует строгого соблюдения мер безопасности и постоянного мониторинга окружающей среды. Специализированные газоанализаторы играют ключевую роль в своевременном выявлении утечек и обеспечении безопасной эксплуатации оборудования.

В современных условиях, когда вопросы энергоэффективности и экологической безопасности стоят особенно остро, аммиак продолжает занимать лидирующие позиции в крупнотоннажном холодоснабжении.

Приобрести газоанализатор СЕАН-Н для контроля метана стоит предприятиям, ведущим работы в шахтах и на объектах с риском взрывоопасных концентраций.

2. Физико-химические свойства аммиака

Аммиак — бесцветный газ с характерным резким запахом. В холодильной технике он обозначается как R717.

Аммиак хорошо растворим в воде (образует нашатырный спирт), обладает высокой скрытой теплотой испарения, что обеспечивает отличные холодильные свойства. Он не разрушает озоновый слой (ODP = 0) и имеет низкий потенциал глобального потепления (GWP = 0), что делает его экологически предпочтительным по сравнению с хладагентами группы ГФУ. В то же время аммиак горюч в определенных концентрациях и проявляет сильные коррозионные свойства по отношению к меди и ее сплавам.

3. Принцип работы холодильных установок на аммиаке

Аммиачные холодильные установки работают по классическому парокомпрессионному циклу, состоящему из четырех основных процессов:

1. Испарение — жидкий аммиак в испарителе поглощает тепло от охлаждаемой среды, переходя в парообразное состояние.
2. Сжатие — пары аммиака сжимаются компрессором, повышая давление и температуру.
3. Конденсация — в конденсаторе перегретый пар отдает тепло охлаждающей среде (воде или воздуху) и конденсируется в жидкость.
4. Дросселирование — жидкий аммиак проходит через регулирующий вентиль (ТРВ), где давление резко снижается, и цикл повторяется.

Ключевыми элементами системы являются компрессоры (винтовые, поршневые), конденсаторы, испарители, ресиверы, маслоотделители, фильтры-осушители и развитая система автоматики и безопасности.

4. Типы аммиачных холодильных систем

Промышленные аммиачные установки подразделяются на несколько основных типов:

• Одноступенчатые — для температур кипения до -30…-35 °C.
• Двухступенчатые — для более низких температур (до -50 °C и ниже).
• Каскадные — в сочетании с другими хладагентами для сверхнизких температур.
• Системы с промежуточным хладоносителем (рассольные, гликолевые контуры).
• Системы непосредственного кипения.

Стационарные установки преобладают на крупных объектах, где требуется высокая холодопроизводительность и надежность. Переносные и мобильные системы используются реже, но также требуют тщательного контроля параметров безопасности.

5. Нормативная база безопасности

Эксплуатация аммиачных холодильных установок строго регулируется законодательством:

• Федеральные нормы и правила в области промышленной безопасности «Правила безопасности аммиачных холодильных установок и систем».
• ГОСТ 12.1.007-76 — Классификация опасности веществ.
• СанПиН и гигиенические нормативы, устанавливающие ПДК аммиака в воздухе рабочей зоны.
• Правила устройства и безопасной эксплуатации холодильных систем (актуальные редакции ПБ).
• Технический регламент Таможенного союза ТР ТС 012/2011.

Нормы предусматривают обязательное оснащение систем сигнализацией, вентиляцией, средствами индивидуальной защиты и планами локализации и ликвидации аварийных ситуаций.

6. Основные опасности при использовании аммиака

Аммиак относится к 4 классу опасности. Основные риски включают:

• Токсичность: сильно раздражает слизистые оболочки, при высоких концентрациях вызывает отек легких и поражение дыхательных путей.
• Химические ожоги: жидкий аммиак и концентрированные растворы вызывают тяжелые ожоги кожи и глаз.
• Взрывоопасность: в смеси с воздухом взрывоопасен в пределах 15–28 % по объему.
• Коррозионная активность по отношению к некоторым металлам.

Резкий запах аммиака (ощущается уже при 5–50 ppm) служит естественным индикатором, однако полагаться только на органы чувств недопустимо. Постоянный инструментальный мониторинг критически важен.

7. Контроль концентрации аммиака в воздухе

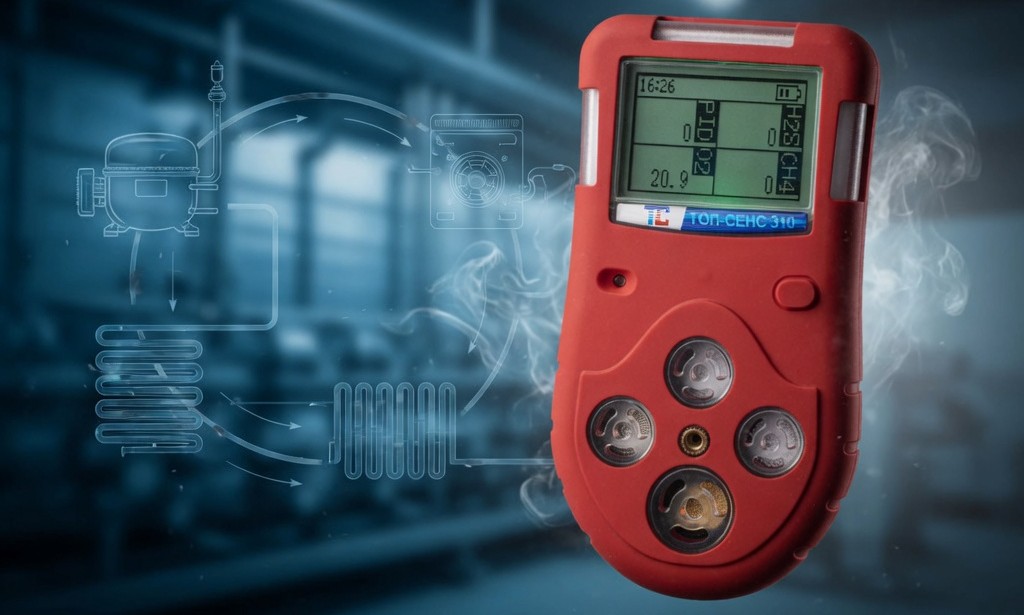

Для обеспечения безопасности на объектах с аммиачными холодильными установками обязательно применяются газоанализаторы. Портативные модели, такие как Лидер 01 или Топ-Сенс 310, удобны для периодического контроля и обследования рабочих зон. Стационарные системы на базе Ока с выносными блоками датчиков или Хоббит обеспечивают непрерывный мониторинг в машинных залах и производственных помещениях.

Приборы измеряют концентрацию в реальном времени, формируют световую, звуковую и вибрационную сигнализацию при достижении пороговых значений (например, 20 мг/м³ для ПДК). Регулярная поверка и калибровка газоанализаторов — обязательное требование нормативных документов.

8. Меры безопасности и профилактика утечек

Обеспечение безопасной эксплуатации требует комплексного подхода. Основные меры включают:

• Герметизацию всех соединений и трубопроводов с регулярной проверкой на утечки с помощью специальных приборов.
• Устройство эффективной приточно-вытяжной вентиляции с автоматическим включением при повышении концентрации аммиака.
• Оснащение помещений системами аварийного отключения компрессоров и нейтрализации газа.
• Использование средств индивидуальной защиты (СИЗ): противогазов, защитных очков, спецодежды.
• Регулярное обучение персонала и проведение тренировок по действиям в аварийных ситуациях.
• Внедрение систем автоматического контроля и управления технологическим процессом.

Согласно нормативным требованиям, в машинных залах и зонах возможного скопления газа обязательно устанавливаются стационарные газоанализаторы. Портативные приборы применяются для локального контроля при проведении ремонтных работ и пусконаладочных испытаний.

9. Рекомендации по выбору средств контроля

При выборе газоанализаторов для мониторинга аммиака следует учитывать ряд важных факторов:

• Диапазон измерений и чувствительность (от долей ПДК до высоких концентраций).
• Наличие взрывозащиты (маркировка Ex) для работы в опасных зонах.
• Тип сенсора: электрохимические обеспечивают высокую избирательность именно к NH₃.
• Возможность многоканальной работы и интеграции в системы АСУ ТП.
• Условия эксплуатации: широкий температурный диапазон, высокая степень защиты IP67.
• Автономность и удобство обслуживания.

Для индивидуального контроля хорошо подходят компактные портативные модели, такие как Лидер 01 или Топ-Сенс 210. Для непрерывного мониторинга в стационарных условиях эффективны системы на основе Ока с выносными блоками датчиков или Хоббит. Эти приборы обеспечивают надежную сигнализацию и долговременную работу в условиях промышленных холодильных предприятий.

10. Техническое обслуживание и калибровка приборов

Регулярное техническое обслуживание газоанализаторов — залог их точной и бесперебойной работы. Основные операции включают:

1. Ежедневный визуальный осмотр и проверку работоспособности (bump-тест).
2. Периодическую калибровку по поверочным газовым смесям (ПГС).
3. Замену сенсоров по истечении срока службы (обычно 1–2 года для электрохимических).
4. Поверку в аккредитованных лабораториях в соответствии с графиком.
5. Чистку корпуса, фильтров и проверку герметичности.
6. Анализ сохраненных данных о срабатываниях и неисправностях.

Современные модели, включая Топ-Сенс 310 и Лидер 04, обладают функциями самодиагностики, что существенно упрощает обслуживание. Соблюдение рекомендаций производителя и требований ГОСТ Р 8.596 и других метрологических нормативов гарантирует достоверность измерений и надежность работы всей системы безопасности.

11. Практические аспекты обеспечения безопасности

На предприятиях с аммиачными холодильными установками рекомендуется внедрять многоуровневую систему контроля. Стационарные газоанализаторы СЕАН или Ока размещают в потенциально опасных зонах, а портативные приборы используют мобильные бригады для оперативного обследования труднодоступных мест. Это позволяет своевременно обнаруживать даже небольшие утечки и предотвращать развитие аварийных ситуаций.

Важную роль играет документирование результатов мониторинга. Автоматическая запись данных помогает анализировать тенденции, планировать профилактические мероприятия и оптимизировать технологические процессы.

Эффективный контроль концентрации аммиака не только повышает безопасность персонала, но и способствует оптимизации работы холодильного оборудования, снижению потерь хладагента и заметной экономии энергоресурсов.

Для надежного мониторинга аммиака в холодильных установках купить современные газоанализаторы — рациональное и оправданное решение. Широкий выбор моделей с различными характеристиками позволит подобрать оптимальный вариант по цене и функционалу именно для вашего предприятия.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
