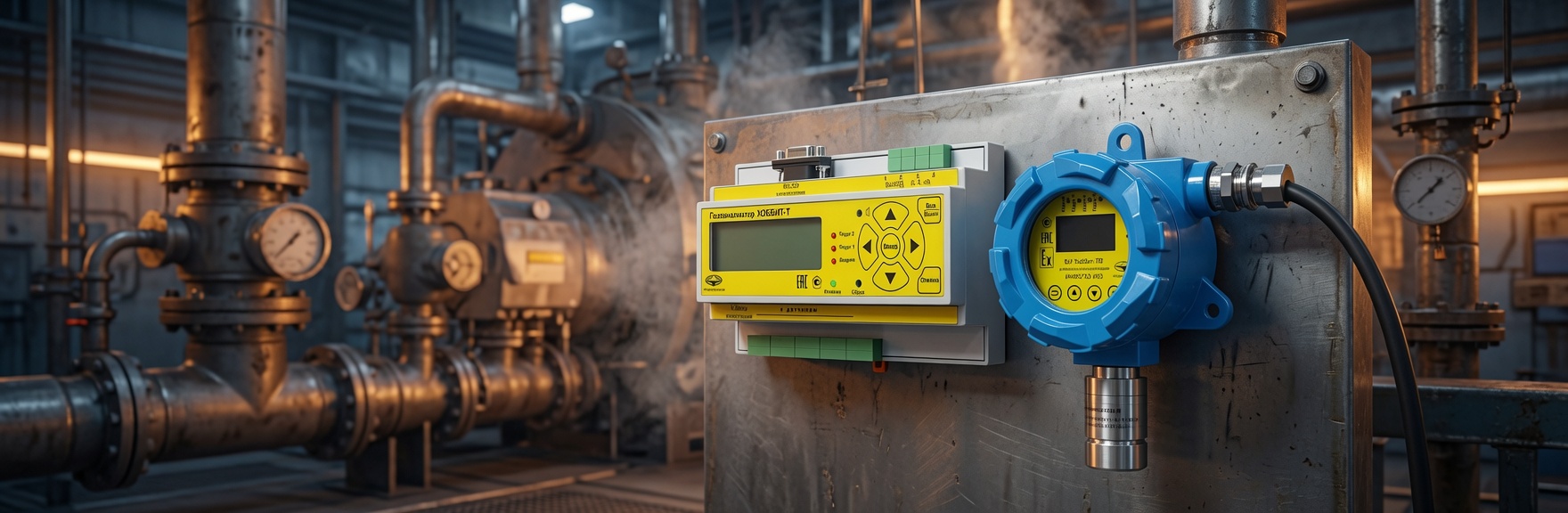

1. Введение: роль контроля загазованности метаном в современных условиях
Метан, как основной компонент природного газа, играет ключевую роль в энергетическом обеспечении промышленных предприятий, котельных и коммунальных объектов. Однако его использование сопряжено с серьезными рисками, связанными с возможными утечками. Автоматические сигнализаторы метана становятся неотъемлемой частью систем контроля загазованности, обеспечивая непрерывный мониторинг воздушной среды и оперативное реагирование на превышение допустимых концентраций.
В производственных помещениях, где эксплуатируются газовое оборудование, трубопроводы и технологические установки, промышленный сигнализатор газа помогает предотвращать аварийные ситуации, взрывы и отравления персонала. Датчики метана для предприятий интегрируются в комплексные системы безопасности КИПиА, повышая общий уровень надежности технологических процессов.
Актуальность темы обусловлена ростом числа объектов, использующих природный газ, и ужесточением требований к промышленной безопасности. Сигнализатор метана не только фиксирует опасные уровни, но и инициирует автоматические меры защиты, такие как включение вентиляции или отключение подачи топлива. Это особенно важно в котельных, где метан в котельной может быстро накапливаться в верхних зонах помещений.
Для объектов коммунального хозяйства купите стационарный газоанализатор Хоббит-Т и обеспечьте своевременное обнаружение утечек.
2. Физико-химические свойства метана и связанные риски
Метан (CH₄) представляет собой бесцветный, не имеющий вкуса и запаха газ, легче воздуха. Его плотность при стандартных условиях составляет примерно 0,717 кг/м³. Метан относится к категории горючих газов с широким диапазоном взрывоопасных концентраций.
Ключевые параметры:
- Нижний концентрационный предел распространения пламени (НКПР) — около 5% по объему;
- Верхний предел — около 15%;
- Температура воспламенения — 537–540°C;
- Отсутствие цвета и запаха требует использования специальных одоризаторов в газовых сетях.
Основные риски при утечках включают образование взрывоопасных смесей, вытеснение кислорода и асфиксию в замкнутых пространствах. В производственных условиях метан может скапливаться в верхней части помещений из-за низкой плотности, что определяет стратегию размещения датчиков. Контроль загазованности позволяет своевременно выявлять даже небольшие утечки на ранних стадиях, предотвращая развитие аварий.
Дополнительные опасности связаны с возможностью одновременного присутствия других газов, например оксида углерода, что требует комбинированных решений для мониторинга.
3. Нормативные требования к системам контроля загазованности
Законодательная база обязывает оснащать объекты газопотребления надежными средствами контроля. Ключевые документы включают ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления», РД 12-341-00 «Инструкция по контролю за содержанием окиси углерода в помещениях котельных», а также Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Согласно нормам, системы должны обеспечивать непрерывный мониторинг с двумя уровнями сигнализации: первый порог — 10% НКПР для метана, второй — 20% НКПР. Приборы обязаны иметь взрывозащищенное исполнение и возможность интеграции с исполнительными механизмами (клапаны-отсекатели, вентиляция).
Для котельных и производственных помещений устанавливаются нормы по количеству датчиков в зависимости от площади и категории опасности. Требования охватывают также периодичность поверки, условия эксплуатации и уровень электромагнитной совместимости. Соблюдение этих стандартов минимизирует риски и обеспечивает соответствие объекта требованиям надзорных органов.
4. Принципы работы автоматических сигнализаторов метана
Работа промышленных сигнализаторов газа основана на преобразовании информации о концентрации метана в электрический сигнал с последующей обработкой. Устройства обеспечивают диффузионный или принудительный отбор пробы и непрерывную диагностику собственного состояния.
4.1. Основные типы сенсоров и их особенности
Термокаталитические сенсоры определяют концентрацию по тепловому эффекту реакции окисления на поверхности катализатора. Они надежны для контроля горючих газов в широком диапазоне.
Оптические инфракрасные сенсоры используют селективное поглощение ИК-излучения молекулами CH₄. Преимущества — высокая стабильность, отсутствие влияния отравляющих веществ и длительный срок службы.
Полупроводниковые и электрохимические сенсоры дополняют системы в комбинированных приборах. Современные модели, включая стационарные решения серии Хоббит или Ока с выносными блоками, оснащаются микропроцессорной обработкой сигналов, что повышает точность и снижает вероятность ложных срабатываний.
Математическая основа измерения может включать калибровочные зависимости вида:
\[ U = k \cdot C + b \]где \( U \) — выходной сигнал, \( C \) — концентрация метана, \( k \) и \( b \) — коэффициенты калибровки.
5. Основные технические характеристики промышленных сигнализаторов
Высококачественные автоматические сигнализаторы метана характеризуются следующими параметрами:
| Характеристика | Типичные значения | Комментарий |
|---|---|---|
| Диапазон измерений | 0–100% НКПР | С возможностью настройки порогов |
| Время отклика | менее 30 секунд | Для оперативного реагирования |
| Степень защиты | IP67, Ex ia IIC T4 | Для взрывоопасных зон |
| Диапазон температур | -40°C … +55°C | Универсальное применение |
| Сигнализация | Звуковая (до 95 дБ), световая, вибрационная | Тройная для надежности |
| Выходы | 4-20 мА, реле, RS-485, Modbus | Интеграция с АСУ |
Портативные варианты, такие как Лидер 01 или ТОП-СЕНС 310, дополняют стационарные системы для локального контроля. Важными являются функции самодиагностики, регистрации событий и длительный срок службы сенсоров (до 2–5 лет в зависимости от типа).
6. Применение в производственных помещениях и котельных
В производственных цехах сигнализаторы метана размещают вблизи газового оборудования, компрессорных станций и мест возможных утечек. Это позволяет оперативно выявлять нарушения герметичности трубопроводов.
6.1. Специфика контроля в котельных
В котельных метан в котельной представляет повышенную опасность из-за высокой плотности оборудования и постоянной работы горелок. Датчики устанавливают под потолком на расстоянии 10–30 см от него, с учетом аэродинамики помещения. Модели с выносными блоками, например Хоббит, позволяют мониторить удаленные зоны. Комбинированные системы с контролем нескольких газов обеспечивают всестороннюю защиту.
На предприятиях пищевой, химической и металлургической отраслей такие приборы интегрируются в общие системы безопасности, снижая простои и повышая надежность.
7. Интеграция в системы безопасности предприятия
Автоматические сигнализаторы метана взаимодействуют с системами автоматики: при достижении первого порога активируется приточно-вытяжная вентиляция, при втором — срабатывают клапаны-отсекатели и звуковая тревога. Поддержка цифровых протоколов позволяет включать устройства в единую сеть мониторинга.
Такая интеграция обеспечивает многоуровневую защиту, соответствующую современным стандартам промышленной безопасности. Выбор конкретной конфигурации (стационарной или с портативными компонентами) зависит от особенностей объекта, площади и технологических требований.
8. Монтаж и размещение датчиков метана
Монтаж автоматических сигнализаторов метана требует тщательного планирования и соблюдения всех нормативных рекомендаций. В производственных помещениях датчики размещают вблизи потенциальных источников утечек — фланцевых соединений, запорной арматуры, компрессоров и газовых горелок. В котельных, где метан в котельной представляет наибольшую опасность, основные точки контроля располагаются под потолком на высоте 10–30 см от него, с учетом естественной конвекции воздуха.
Рекомендуется устанавливать не менее одного датчика на каждые 100–200 м² площади в зависимости от категории помещения. Для крупных объектов применяют многоканальные стационарные системы с выносными блоками датчиков, такие как решения серии Ока или Хоббит. Это позволяет охватывать удаленные зоны и сложные технологические участки без потери качества контроля.
При монтаже особое внимание уделяют креплению корпусов, защите от механических повреждений, вибрации и агрессивных сред. Кабельные трассы выполняют в соответствии с требованиями взрывозащиты, используя сертифицированные материалы. После физической установки проводят комплекс пусконаладочных работ: проверку герметичности соединений, калибровку нулевых показаний, тестирование всех порогов сигнализации и интеграцию с исполнительными механизмами (клапаны-отсекатели, вентиляторы, светозвуковые оповещатели).
Важным этапом является обучение персонала правилам взаимодействия с системой. Регулярные проверки правильности размещения датчиков помогают поддерживать эффективность контроля загазованности на протяжении всего срока эксплуатации оборудования.
9. Техническое обслуживание и поверка приборов
Эффективная работа промышленного сигнализатора газа невозможна без систематического технического обслуживания. В перечень обязательных мероприятий входят ежемесячный визуальный осмотр, проверка работоспособности сигнализации, очистка сенсоров от загрязнений и контроль состояния аккумуляторов или элементов питания.
Для портативных моделей, таких как Лидер 01 или Лидер 04, особое значение имеет своевременная зарядка и калибровка в чистой атмосфере. Стационарные системы требуют периодической поверки выносных датчиков и проверки целостности коммуникационных линий. Самодиагностика, реализованная в современных приборах, значительно облегчает процесс: устройство самостоятельно сообщает о снижении чувствительности сенсора, неисправностях питания или выходе параметров за допустимые пределы.
Поверка средств измерения проводится аккредитованными организациями в установленные межповерочные интервалы. Регулярное обслуживание не только продлевает срок службы оборудования, но и гарантирует соответствие показаний реальной концентрации метана, что критично для безопасности объекта.
Дополнительно рекомендуется вести журнал технического обслуживания с фиксацией всех проведенных работ, результатов калибровок и выявленных отклонений. Такой подход соответствует лучшим практикам эксплуатации КИПиА на промышленных предприятиях.
10. Критерии выбора оборудования для контроля метана
Выбор сигнализатора метана и всей системы контроля загазованности должен учитывать множество факторов. В первую очередь оценивают площадь контролируемого помещения, его категорию по взрывоопасности, наличие других газов, требующих одновременного мониторинга, и особенности технологического процесса.
Важными критериями являются:
- Диапазон рабочих температур и влажности;
- Степень защиты корпуса и уровень взрывозащиты;
- Количество каналов измерения и возможность расширения системы;
- Наличие цифровых интерфейсов для интеграции в АСУ ТП;
- Срок службы сенсоров и общая надежность конструкции;
- Соответствие действующим нормативным документам и наличие сертификатов.
Для небольших котельных оптимальны компактные решения с минимальным набором функций. На крупных производствах предпочтение отдают многоканальным системам с расширенными возможностями логирования и удаленного мониторинга. Комбинированные приборы, контролирующие метан вместе с другими компонентами, обеспечивают комплексную защиту.
11. Преимущества современных систем контроля загазованности
Современные автоматические сигнализаторы метана обладают целым рядом преимуществ по сравнению с устаревшими аналоговыми средствами. Высокая селективность сенсоров минимизирует ложные срабатывания, а быстрый отклик (обычно менее 20–30 секунд) позволяет оперативно реагировать на утечки. Встроенные функции самодиагностики и регистрации событий существенно упрощают эксплуатацию и анализ инцидентов.
Цифровые интерфейсы (RS-485, Modbus, токовые выходы 4-20 мА) обеспечивают seamless интеграцию с существующими системами автоматизации предприятия. Длительный срок службы сенсоров и низкое энергопотребление снижают эксплуатационные расходы. Кроме того, модульная конструкция многих моделей позволяет легко масштабировать систему по мере расширения производства.
Использование таких решений повышает общую культуру безопасности, снижает риски простоев оборудования и способствует выполнению требований надзорных органов. В условиях ужесточения норм промышленной безопасности инвестиции в качественные датчики метана для предприятий становятся стратегически оправданными.
12. Заключение
Автоматические сигнализаторы метана представляют собой надежный инструмент обеспечения безопасности в производственных помещениях и котельных. Комплексный подход к контролю загазованности, включающий правильный выбор оборудования, профессиональный монтаж, регулярное обслуживание и интеграцию в общую систему безопасности, позволяет минимизировать риски и повысить эффективность работы предприятия.
Своевременное внедрение современных средств контроля метана способствует предотвращению аварийных ситуаций, защите здоровья персонала и бесперебойной работе технологического оборудования.
Для обеспечения высокого уровня безопасности вашего объекта купить промышленный сигнализатор газа или комплексную систему контроля загазованности по конкурентной цене можно, подобрав решение точно под ваши технические требования и условия эксплуатации. Специализированные модели позволяют реализовать эффективную защиту как на небольших котельных, так и на крупных промышленных площадках.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
