Оглавление
- 1. Введение
- 2. Нормативные требования к контролю метана
- 3. Принципы измерения концентрации метана
- 4. Современные решения для контроля метана
- 5. Практическое применение на промышленных объектах
- 6. Преимущества современных систем контроля метана
- 7. Рекомендации по выбору оборудования
- 8. Техническое обслуживание и калибровка приборов
- 9. Перспективы развития технологий контроля метана
- 10. Заключение
1. Введение
Метан (CH₄) представляет собой бесцветный, не имеющий запаха горючий газ, который является основным компонентом природного газа. На промышленных объектах метан встречается как в составе технологических сред, так и в результате естественных процессов (дегазация угольных пластов, утечки из трубопроводов). Контроль метана на промышленных объектах — это критически важная задача, направленная на предотвращение взрывов, пожаров и отравлений.
Повышенная концентрация метана снижает содержание кислорода в воздухе, создавая риск удушья, а в смеси с воздухом метан образует взрывоопасные смеси. Мониторинг загазованности особенно актуален для предприятий нефтегазовой отрасли, угольной промышленности, жилищно-коммунального хозяйства, химических производств и объектов с подземными коммуникациями.
Современные системы контроля метана включают портативные и стационарные газоанализаторы, которые обеспечивают непрерывное измерение, автоматическую сигнализацию и регистрацию данных. Правильная организация контроля позволяет не только выполнять нормативные требования, но и существенно повышать уровень промышленной безопасности и операционной эффективности.
В настоящее время требования к точности, надёжности и функциональности приборов постоянно растут. Инженеры по КИПиА должны учитывать множество факторов при выборе оборудования: условия эксплуатации, диапазоны измерений, степень взрывозащиты и возможность интеграции в существующие системы автоматизации.

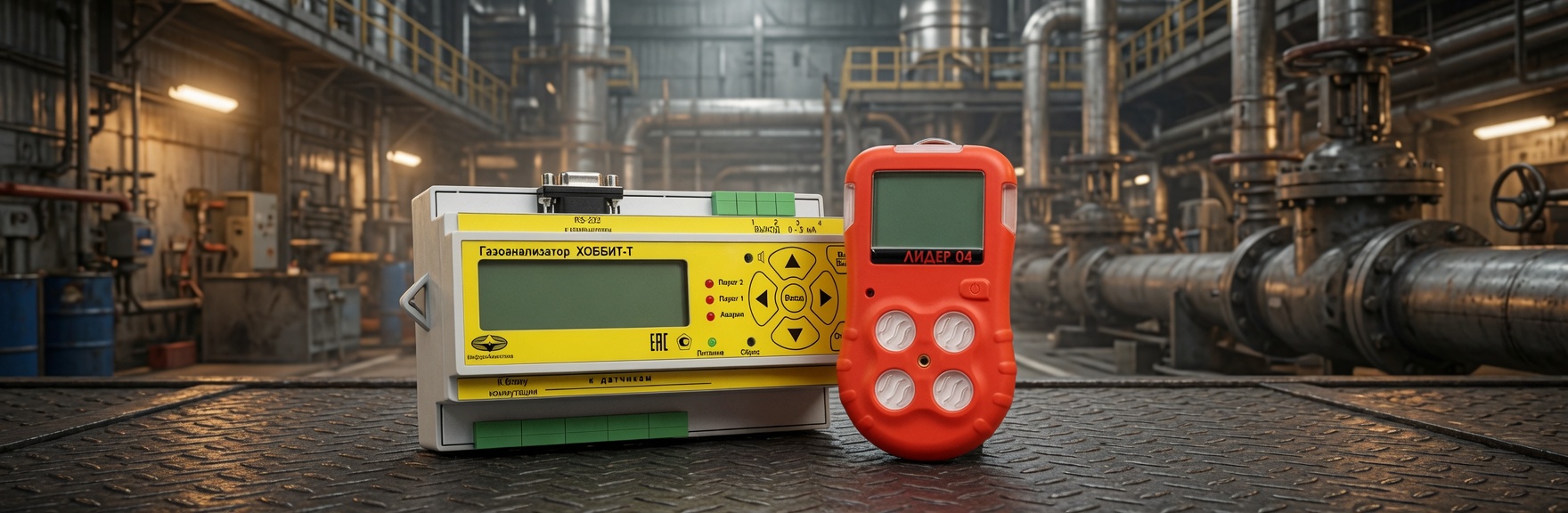

Надежный контроль кислорода и горючих газов гарантирует стационарный газоанализатор Хоббит-Т — купите прибор для вашего предприятия.
2. Нормативные требования к контролю метана
2.1. ПДК и предельно допустимые концентрации
Гигиеническое нормирование содержания метана в воздухе рабочей зоны основано на следующих ключевых показателях:
- ПДК метана в воздухе рабочей зоны;
- Нижний концентрационный предел распространения пламени (НКПР) — примерно 5 % об.;
- Верхний концентрационный предел распространения пламени (ВКПР) — примерно 15 % об.;
- Довзрывная концентрация, выражаемая в процентах от НКПР.
На практике устанавливаются два уровня сигнализации: первый порог обычно срабатывает при достижении 20 % НКПР (1 % метана), второй — при 40–50 % НКПР. Эти значения позволяют оперативно реагировать на рост концентрации и принимать меры по вентиляции или эвакуации.
2.2. Основные нормативные документы и требования Ростехнадзора
Контроль метана регулируется комплексом федеральных норм и правил в области промышленной безопасности. Ростехнадзор устанавливает обязательные требования к средствам измерений, периодичности контроля и квалификации персонала.
Ключевые аспекты включают необходимость применения только аттестованных и поверенных приборов, наличие взрывозащиты в соответствии с зонами классификации, а также документирование результатов измерений. Особое внимание уделяется объектам повышенной опасности, где контроль метана входит в состав систем противоаварийной защиты.
2.3. Требования к системам мониторинга загазованности
Нормативные документы предписывают организацию эффективных систем мониторинга:
- Непрерывный контроль в зонах возможного скопления газа;
- Комбинированное использование стационарных и переносных приборов;
- Автоматическую световую, звуковую и вибрационную сигнализацию;
- Интеграцию с системами вентиляции и отключения оборудования;
- Регулярную калибровку и техническое обслуживание средств измерений.
Количество точек контроля определяется на этапе проектирования с учётом технологических особенностей объекта.
3. Принципы измерения концентрации метана
3.1. Типы сенсоров и их особенности
Современные газоанализаторы используют несколько принципов детекции:
- Термокаталитические сенсоры — измеряют выделение тепла при каталитическом окислении метана на поверхности катализатора;
- Инфракрасные оптические сенсоры — основаны на селективном поглощении инфракрасного излучения определённой длины волны молекулами CH₄;
- Полупроводниковые сенсоры — регистрируют изменение электрической проводимости чувствительного слоя;
- Комбинированные решения — сочетают несколько типов для повышения достоверности результатов.
Выбор сенсора зависит от требуемой селективности, времени отклика и условий эксплуатации.
3.2. Физико-химические основы работы приборов
Работа большинства приборов основана на преобразовании физико-химического взаимодействия газа с чувствительным элементом в электрический сигнал. Для метана характерны высокая теплота сгорания и специфические оптические свойства в инфракрасном диапазоне.
Электрохимические и термокаталитические методы обеспечивают хорошую чувствительность в нижнем диапазоне концентраций, в то время как оптические сенсоры отличаются высокой стабильностью и отсутствием расходных материалов.
3.3. Факторы, влияющие на точность измерений
На точность контроля метана влияют:
- Температура и влажность окружающей среды;
- Наличие других газов (перекрёстная чувствительность);
- Атмосферное давление;
- Состояние сенсора и своевременность калибровки.
Современные приборы оснащаются системами компенсации влияющих факторов и автоматической самодиагностикой.
4. Современные решения для контроля метана
4.1. Портативные газоанализаторы
Портативные приборы обеспечивают мобильный контроль в любых условиях. Газоанализатор Лидер 01 отличается простотой управления одной кнопкой, длительным временем работы от батареи и высокой степенью защиты IP67. Модель Лидер 04 позволяет одновременно контролировать несколько газов, включая метан.
Приборы серии Топ-Сенс 310 и Топ-Сенс 210 характеризуются цветным дисплеем, расширенными функциями самодиагностики и возможностью работы в широком диапазоне температур. Они идеально подходят для обследования колодцев, туннелей и технологического оборудования.
СЕАН-П и СЕАН-Н обеспечивают индивидуальную защиту персонала при работах в потенциально опасных зонах.
4.2. Стационарные системы мониторинга
Стационарные газоанализаторы Ока с выносным блоком датчиков позволяют организовать контроль на значительном удалении от блока индикации. Модель Хоббит отличается высокой надёжностью и возможностью многоканальной конфигурации.
Системы ЭССА обеспечивают интеграцию в общие системы безопасности предприятия. Стационарные решения поддерживают аналоговые (4–20 мА) и цифровые интерфейсы, что упрощает подключение к АСУ ТП.
5. Практическое применение на промышленных объектах
На объектах нефтегазовой отрасли портативные газоанализаторы Лидер и Топ-Сенс используются для проверки герметичности фланцевых соединений и контроля воздушной среды перед началом работ. Стационарные комплексы Ока и Хоббит обеспечивают постоянный мониторинг в компрессорных станциях и на складах хранения газа.
В угольной промышленности и подземных коммуникациях ЖКХ особое значение имеет раннее обнаружение скоплений метана. Комбинированное применение портативных и стационарных приборов создаёт многоуровневую систему защиты.
При эксплуатации оборудования важно соблюдать рекомендации производителя по периодичности калибровки и технического обслуживания. Это гарантирует стабильность показаний и продлевает срок службы датчиков.
Правильный выбор и грамотная эксплуатация газоанализаторов позволяют существенно снизить риски аварийных ситуаций и обеспечить соответствие всем требованиям промышленной безопасности.
6. Преимущества современных систем контроля метана
Современные газоанализаторы для контроля метана значительно превосходят устаревшие аналоги по целому ряду параметров. Они обеспечивают высокую точность, быстрый отклик на изменение концентрации, надёжную работу в жёстких промышленных условиях и удобство для пользователя. Эти качества делают их незаменимыми инструментами обеспечения промышленной безопасности.
Основные преимущества включают:
- Высокую селективность измерений и минимальную перекрёстную чувствительность к другим газам;
- Многоуровневую сигнализацию (звуковую, световую, вибрационную) с регулируемыми порогами;
- Длительный срок автономной работы портативных моделей (до нескольких тысяч часов);
- Степень защиты IP67 и взрывозащищённое исполнение Ex;
- Возможность хранения и передачи данных для последующего анализа;
- Простоту калибровки и технического обслуживания;
- Интеграцию с системами автоматизированного управления технологическими процессами.
Такие характеристики позволяют использовать приборы как в режиме постоянного мониторинга, так и для разовых обследований потенциально опасных зон.
7. Рекомендации по выбору оборудования
Выбор газоанализатора для контроля метана должен производиться с учётом конкретных условий эксплуатации и требований технологического процесса. Специалисты рекомендуют обращать внимание на следующие ключевые параметры:
- Тип исполнения (портативный или стационарный) в зависимости от задач;
- Количество одновременно контролируемых компонентов (одноканальные и многоканальные модели);
- Диапазон измеряемых концентраций и чувствительность сенсоров;
- Условия окружающей среды (температура, влажность, наличие пыли и агрессивных веществ);
- Наличие необходимых сертификатов взрывозащиты и соответствия нормативным требованиям;
- Функциональные возможности: самодиагностика, память событий, интерфейсы связи;
- Стоимость владения, включая периодическое обслуживание и замену сенсоров.
Для мобильного контроля в колодцах, туннелях и на технологическом оборудовании отлично подходят портативные модели Лидер 01, Лидер 04, Топ-Сенс 310 и Топ-Сенс 210. Эти приборы отличаются компактностью, надёжностью и удобством работы одной рукой.
Для организации постоянного мониторинга на крупных промышленных площадках рекомендуется использовать стационарные системы Ока с выносным блоком датчиков и Хоббит. Они обеспечивают многоточечный контроль, передачу данных на верхний уровень и автоматическое управление исполнительными устройствами.
8. Техническое обслуживание и калибровка приборов
Регулярное техническое обслуживание газоанализаторов — обязательное условие их надёжной и безопасной эксплуатации. Основные виды работ включают:
- Ежедневный внешний осмотр корпуса, дисплея и элементов крепления;
- Периодическую проверку работоспособности всех видов сигнализации;
- Калибровку по стандартным газовым смесям в соответствии с графиком;
- Очистку сенсоров и фильтров от загрязнений;
- Замену элементов питания и сенсоров по окончании срока службы;
- Проверку программного обеспечения и обновление настроек порогов.
Многие современные модели, включая приборы серии Топ-Сенс и Лидер, оснащены функцией автоматической самодиагностики, которая существенно упрощает процесс контроля технического состояния. Своевременное обслуживание позволяет поддерживать высокую точность измерений на протяжении всего срока эксплуатации.
9. Перспективы развития технологий контроля метана
Технологии контроля метана активно развиваются. В ближайшем будущем ожидается широкое внедрение следующих решений:
- Беспроводные системы мониторинга на базе LoRaWAN и других протоколов;
- Использование искусственного интеллекта для анализа тенденций изменения концентраций;
- Предиктивное обслуживание на основе данных о состоянии сенсоров;
- Интеграция с системами видеонаблюдения и дронами для комплексного обследования;
- Многофункциональные приборы с расширенным перечнем определяемых компонентов.
Уже сегодня модели СЕАН-П, ЭССА и Колион-1В демонстрируют высокий уровень цифровизации и готовность к работе в составе умных промышленных систем.
10. Заключение
Контроль метана на промышленных объектах представляет собой важнейшую составляющую системы обеспечения промышленной безопасности. Соблюдение нормативных требований Ростехнадзора, использование современных газоанализаторов и организация правильного технического обслуживания позволяют существенно снизить риски возникновения аварийных ситуаций, защитить здоровье персонала и обеспечить стабильную работу предприятий.
Комплексный подход к мониторингу загазованности, включающий как стационарные, так и портативные средства измерений, является наиболее эффективным решением. Специалисты по КИПиА отмечают, что своевременное внедрение надёжного оборудования окупается за счёт предотвращения потерь и повышения общей культуры безопасности.
При выборе газоанализаторов для контроля метана важно обращать внимание на качество, соответствие стандартам и возможности конкретных моделей. Купить современные приборы по конкурентной цене с гарантией качества и полным комплектом сервисной поддержки рекомендуется у проверенных поставщиков специализированного оборудования. Это позволит оснастить объект надёжными средствами контроля и обеспечить соответствие всем действующим нормам.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
