Оглавление
- 1. Введение в проблему мониторинга метана
- 2. Физико-химические свойства метана и уровни опасности
- 3. Основные риски накопления метана на складах и в цехах
- 4. Нормативная база контроля содержания метана
- 5. Принципы работы стационарных газоанализаторов метана
- 6. Архитектура многоточечных стационарных систем
- 7. Преимущества стационарных систем в производственных условиях
- 8. Интеграция с системами SCADA и автоматизация безопасности
- 9. Особенности монтажа и размещения оборудования
- 10. Техническое обслуживание и калибровка систем
- 11. Примеры применения в различных отраслях
- 12. Заключение
1. Введение в проблему мониторинга метана
Метан (CH₄) представляет собой один из наиболее распространенных и потенциально опасных газов, встречающихся в промышленных и складских объектах. Он образуется естественным путем при анаэробном разложении органических веществ, а также поступает в результате технологических процессов, утечек из газопроводов, хранения топлива, удобрений и биомассы. В замкнутых пространствах складов и производственных цехов метан способен быстро накапливаться, создавая взрывоопасные концентрации и снижая содержание кислорода.
Стационарные системы мониторинга метана играют ключевую роль в обеспечении промышленной безопасности. Они обеспечивают непрерывный автоматический контроль, своевременную сигнализацию и интеграцию с системами автоматизации. Такие комплексы позволяют не только фиксировать превышение пороговых значений, но и инициировать защитные действия: включение аварийной вентиляции, отключение электрооборудования и оповещение персонала.

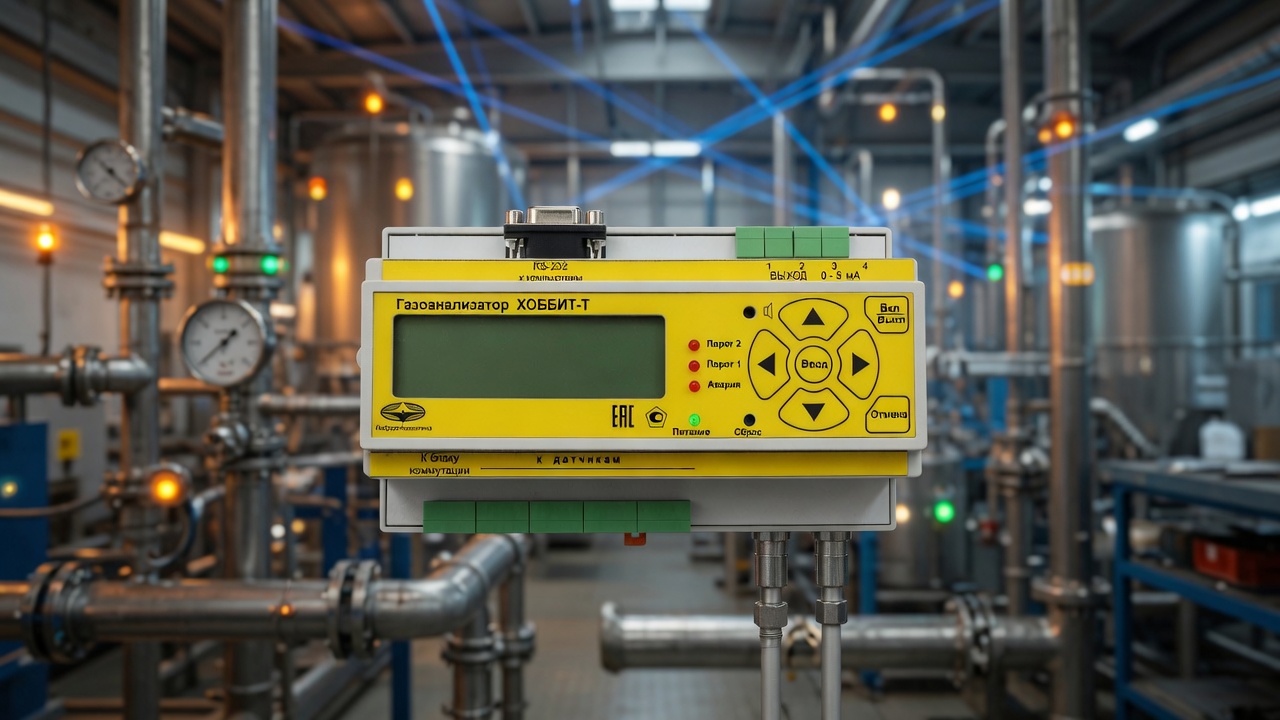

В условиях современных производств, где используются стационарные газоанализаторы серии ОКА с выносными блоками датчиков или Хоббит-Т, многоточечный контроль газа становится стандартом цеховой безопасности. Эти системы минимизируют риски для персонала и оборудования, способствуя бесперебойной работе предприятий.
Важность непрерывного мониторинга возрастает на объектах с высокой вероятностью образования метана: складах зерна, овощехранилищах, цехах переработки отходов, нефтехимических производствах и энергетических комплексах. Правильно спроектированная система мониторинга метана — это не только выполнение требований безопасности, но и экономическая эффективность за счет предотвращения аварий и простоев.
В зонах повышенного риска купите стационарный газоанализатор Хоббит-Т для постоянного наблюдения за концентрацией опасных веществ.
2. Физико-химические свойства метана и уровни опасности
Метан — бесцветный, не имеющий вкуса и запаха газ, легче воздуха. Его молекулярная масса составляет 16,04 г/моль, плотность при нормальных условиях — примерно 0,717 кг/м³. Метан плохо растворяется в воде, но хорошо в органических растворителях.
Ключевые параметры опасности:
- Температура самовоспламенения: около 537–540 °C.
- Нижний концентрационный предел распространения пламени (LEL): 5 % об. (примерно 33 мг/л).
- Верхний предел (UEL): 15 % об.
- Предельно допустимая концентрация (ПДК) в воздухе рабочей зоны: 7000 мг/м³.
- Класс опасности: 4 (малоопасное вещество по воздействию на организм).
Формула для расчета процентного содержания относительно нижнего предела взрываемости:
\[ \text{Процент НПВ} = \left( \frac{C_{\text{изм}}}{C_{\text{LEL}}} \right) \times 100 \]где \( C_{\text{изм}} \) — измеренная концентрация метана, \( C_{\text{LEL}} \) — значение нижнего предела.
Дополнительно системы учитывают среднесменные (TWA) и кратковременные (STEL) значения воздействия. При концентрациях выше 1 % об. рекомендуется активация принудительной вентиляции, а приближение к 5 % требует немедленных мер по эвакуации и локализации источника.
3. Основные риски накопления метана на складах и в цехах
На складах топлива, удобрений и сельскохозяйственной продукции метан образуется при ферментации. В производственных цехах источниками служат утечки из трубопроводов, технологические выбросы и неполное сгорание топлива.
Основные опасности:
- Взрыв или пожар при достижении взрывоопасной концентрации.
- Удушье вследствие вытеснения кислорода (асфиксия при содержании O₂ ниже 19,5 %).
- Накопление в низких точках (подвалах, приямках, каналах) из-за меньшей плотности по сравнению с воздухом.
- Коррозионное и эрозионное воздействие на оборудование при длительном присутствии.
- Экономические потери от остановки производства и штрафов за нарушение норм безопасности.
Стационарные системы, включающие многоканальные газоанализаторы, позволяют выявлять проблемные зоны на ранних этапах и предотвращать развитие аварийных ситуаций.
4. Нормативная база контроля содержания метана
Регулирование осуществляется в соответствии с:
- Федеральными нормами и правилами промышленной безопасности (ПБ).
- ГОСТ Р 54982-2012 и связанными стандартами по газораспределительным системам.
- Техническим регламентом Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
- СанПиН 1.2.3685-21 (гигиенические нормативы).
- ПУЭ-7 (Правила устройства электроустановок) для взрывоопасных зон.
- Межотраслевыми правилами по охране труда в соответствующих отраслях.
Документы предписывают обязательное применение взрывозащищенного оборудования с маркировкой Ex, непрерывный мониторинг, регистрацию событий и возможность интеграции с системами верхнего уровня (SCADA). Периодичность поверки и технического обслуживания также строго регламентирована.
5. Принципы работы стационарных газоанализаторов метана
Стационарные приборы работают преимущественно в диффузионном режиме. Основные сенсоры:
- Термокаталитические (ТК): измеряют тепловой эффект реакции окисления метана на поверхности катализатора. Отличаются быстрым откликом.
- Инфракрасные (ИК): используют селективное поглощение ИК-излучения молекулами CH₄. Высокая стабильность и низкий дрейф показаний.
- Полупроводниковые (ПП): регистрируют изменение электропроводности чувствительного слоя при адсорбции газа.
Время прогрева приборов обычно не превышает нескольких минут. Системы поддерживают автоматическую калибровку, самодиагностику и несколько уровней сигнализации (световую, звуковую, релейную). Модели с выносными датчиками, такие как ОКА, позволяют размещать чувствительные элементы в труднодоступных местах цехов и складов.
| Характеристика | Типичное значение для стационарных систем |
|---|---|
| Диапазон измерений по метану | 0–100 % НПВ (0–5 % об.) |
| Погрешность измерения | ±5 % от верхнего предела диапазона |
| Степень защиты корпуса | IP65 / IP67 |
| Условия эксплуатации | -40…+55 °C, влажность до 95 % |
| Выходы сигналов | 4–20 мА, RS-485 (Modbus), реле |
Полная самодиагностика включает контроль состояния сенсоров, питания и линий связи, что повышает надежность всей системы мониторинга.
6. Архитектура многоточечных стационарных систем
Современная многоточечная система мониторинга метана состоит из следующих основных компонентов:
- Распределенная сеть датчиков (от нескольких до десятков точек контроля).
- Центральный блок индикации и обработки данных.
- Блоки коммутации и резервного питания.
- Интерфейсы связи для интеграции с SCADA, АСУ ТП и системами оповещения.
- Программное обеспечение для визуализации, архивирования и анализа данных.
Выносные блоки датчиков (как в сериях ОКА и ТОП-СЕНС) обеспечивают гибкость размещения. Система поддерживает до 16 и более измерительных каналов. Данные передаются по проводным и беспроводным каналам, что удобно для больших складских комплексов. Автоматика позволяет связывать показания с работой вентиляционных систем и исполнительными механизмами.
7. Преимущества стационарных систем в производственных условиях
Стационарные системы мониторинга метана обладают значительными преимуществами:
- Непрерывный круглосуточный контроль без участия оператора.
- Высокая точность и стабильность показаний в сложных условиях эксплуатации.
- Возможность многоточечного контроля больших площадей цехов и складов.
- Интеграция в единую систему автоматизации безопасности предприятия (SCADA).
- Снижение рисков за счет автоматической реакции на превышение порогов.
- Долговременная эксплуатация с минимальными затратами на обслуживание.
- Соответствие всем требованиям промышленной безопасности и взрывозащиты.
Применение таких систем, включая стационарные модификации приборов ЭССА или многоканальные решения на базе Хоббит, существенно повышает общий уровень безопасности и надежности производства.
8. Интеграция с системами SCADA и автоматизация безопасности
Интеграция стационарных систем мониторинга метана с SCADA-комплексами открывает широкие возможности для комплексной автоматизации безопасности предприятия. Данные с датчиков в реальном времени отображаются на цифровых мнемосхемах, что позволяет операторам мгновенно оценивать ситуацию по всему объекту. Архивация параметров с возможностью построения трендов помогает проводить ретроспективный анализ и прогнозировать потенциальные риски.
Автоматизация включает следующие функции:
- Автоматическое включение принудительной вентиляции при достижении первого порога (20–40 % НПВ).
- Блокировка технологического оборудования и подачи газа при втором пороге (50–60 % НПВ).
- Активация многоуровневой сигнализации (световая, звуковая, речевая).
- Передача аварийных сообщений на мобильные устройства и в диспетчерские службы.
- Формирование автоматических отчетов о состоянии воздушной среды.
Протоколы обмена данными Modbus RTU/TCP, Profibus и HART обеспечивают совместимость с большинством промышленных контроллеров. Стационарные газоанализаторы с цифровыми выходами позволяют создавать распределенные системы, охватывающие большие территории складов и цехов. Такая интеграция особенно важна на предприятиях с высоким уровнем автоматизации технологических процессов.
9. Особенности монтажа и размещения оборудования
Качественный монтаж определяет эффективность всей системы мониторинга. Датчики рекомендуется устанавливать в зонах наиболее вероятного накопления метана: в нижней части помещений, приямках, каналах, возле компрессорного оборудования и запорной арматуры. Расстояние между точками контроля рассчитывается с учетом объемов помещения, вентиляции и особенностей технологического процесса.
Основные рекомендации по монтажу:
- Обеспечение свободного доступа воздуха к сенсорам.
- Защита от механических повреждений и прямого попадания влаги.
- Использование специальных кронштейнов и защитных кожухов во взрывоопасных зонах.
- Правильная прокладка кабельных линий в соответствии с ПУЭ.
- Учет температурных расширений и вибрационных нагрузок.
Блоки индикации и управления размещают в операторских помещениях или щитовых. Модели с выносными датчиками, такие как ОКА с выносным блоком, значительно упрощают монтаж в сложных условиях. После установки проводится комплексная пусконаладка, включающая тестовые газовые смеси и проверку всех цепей сигнализации.
10. Техническое обслуживание и калибровка систем
Систематическое техническое обслуживание гарантирует стабильную работу оборудования в течение всего срока эксплуатации. В программу обслуживания входят:
- Ежедневный визуальный осмотр и контроль показаний.
- Ежемесячная проверка срабатывания сигнализации.
- Калибровка сенсоров с использованием поверочных газовых смесей каждые 3–6 месяцев.
- Диагностика состояния электронных компонентов и линий связи.
- Замена сенсоров по окончании ресурса (1–3 года в зависимости от условий).
- Полная техническая ревизия системы не реже одного раза в год.
Современные приборы оснащены функцией самодиагностики, которая автоматически фиксирует неисправности и выводит соответствующие сообщения. Это снижает трудозатраты обслуживающего персонала и повышает общую надежность системы. Соблюдение рекомендаций производителя и требований нормативных документов позволяет поддерживать высокую точность измерений на протяжении всего срока службы.
| Вид обслуживания | Периодичность | Основные работы |
|---|---|---|
| Визуальный контроль | Ежедневно | Проверка индикации и целостности корпусов |
| Функциональное тестирование | Ежемесячно | Проверка сигнализации и реле |
| Калибровка | 1 раз в 3–6 месяцев | Настройка по поверочным смесям |
| Полная ревизия | 1 раз в год | Диагностика, чистка, замена элементов |
11. Примеры применения в различных отраслях
Стационарные системы мониторинга метана успешно эксплуатируются во многих отраслях. На зерновых складах и овощехранилищах они контролируют процессы естественного брожения и предотвращают образование опасных концентраций. В нефтехимической промышленности многоточечные комплексы отслеживают утечки на протяженных трубопроводах и в технологических цехах.
В энергетике такие системы обеспечивают безопасность котельных, газгольдеров и компрессорных станций. На предприятиях пищевой промышленности они применяются в цехах производства биогаза и удобрений. В жилищно-коммунальном хозяйстве стационарные газоанализаторы используются для контроля подземных коммуникаций, коллекторов и насосных станций.
В каждом случае подбор конфигурации (количество каналов, типы сенсоров, уровень интеграции) осуществляется индивидуально. Приборы серий Хоббит, ТОП-СЕНС и ЭССА адаптированы к сложным условиям эксплуатации и демонстрируют высокую надежность в течение многих лет.
12. Заключение
Стационарные системы мониторинга метана на сегодняшний день представляют собой высокоэффективное решение для обеспечения промышленной безопасности на складах и в производственных цехах. Они сочетают в себе непрерывность контроля, высокую точность измерений, возможность многоточечного мониторинга и глубокую интеграцию с системами автоматизации. Внедрение таких комплексов позволяет не только выполнять требования нормативных документов, но и существенно снижать операционные риски, предотвращать аварии и оптимизировать производственные процессы.
Выбор надежного оборудования — важный шаг для любого предприятия, работающего с потенциально опасными газами. Купить стационарный газоанализатор или комплексную систему мониторинга метана по конкурентной цене сегодня можно с учетом индивидуальных особенностей вашего объекта. Специалисты помогут подобрать оптимальную конфигурацию, выполнить монтаж и наладку, а также обеспечить последующее сервисное обслуживание. Инвестиции в современные системы контроля окупаются за счет повышения безопасности, снижения простоев и соответствия строгим промышленным стандартам.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
