Цифровые решения для мониторинга и учета выбросов диоксида азота (NO₂): цифровой мониторинг, программное обеспечение и отчетность

Оглавление

1. 1. Введение в проблему мониторинга выбросов NO₂
2. 2. Нормативная база контроля выбросов диоксида азота
3. 3. Принципы цифрового мониторинга NO₂
4. 4. Основные технологии и сенсоры для измерения NO₂
5. 5. Интеграция в автоматизированные системы контроля выбросов
6. 6. Программное обеспечение для цифрового мониторинга и анализа данных
7. 7. Автоматизация отчетности по выбросам NO₂
8. 8. Преимущества внедрения цифровых решений
9. 9. Практические рекомендации по выбору и эксплуатации оборудования
10. 10. Заключение

1. Введение в проблему мониторинга выбросов NO₂

Диоксид азота (NO₂) — один из ключевых антропогенных загрязнителей атмосферы, образующийся в результате окисления атмосферного азота при высоких температурах горения. Основными источниками являются теплоэлектростанции, промышленные котлы, газотурбинные установки, автомобильный и железнодорожный транспорт, а также химические производства. NO₂ обладает высокой токсичностью, раздражает дыхательные пути, способствует образованию озона на уровне земли и кислотных осадков, что негативно влияет на здоровье населения и экосистемы.

В современных условиях предприятия вынуждены не только периодически контролировать концентрации NO₂, но и внедрять системы непрерывного цифрового мониторинга для точного учета валовых выбросов. Цифровые технологии позволяют собирать данные в реальном времени, обрабатывать их с учетом метеоусловий и автоматически формировать отчетность, соответствующую требованиям надзорных органов. Это особенно актуально для объектов, подлежащих государственному экологическому контролю.

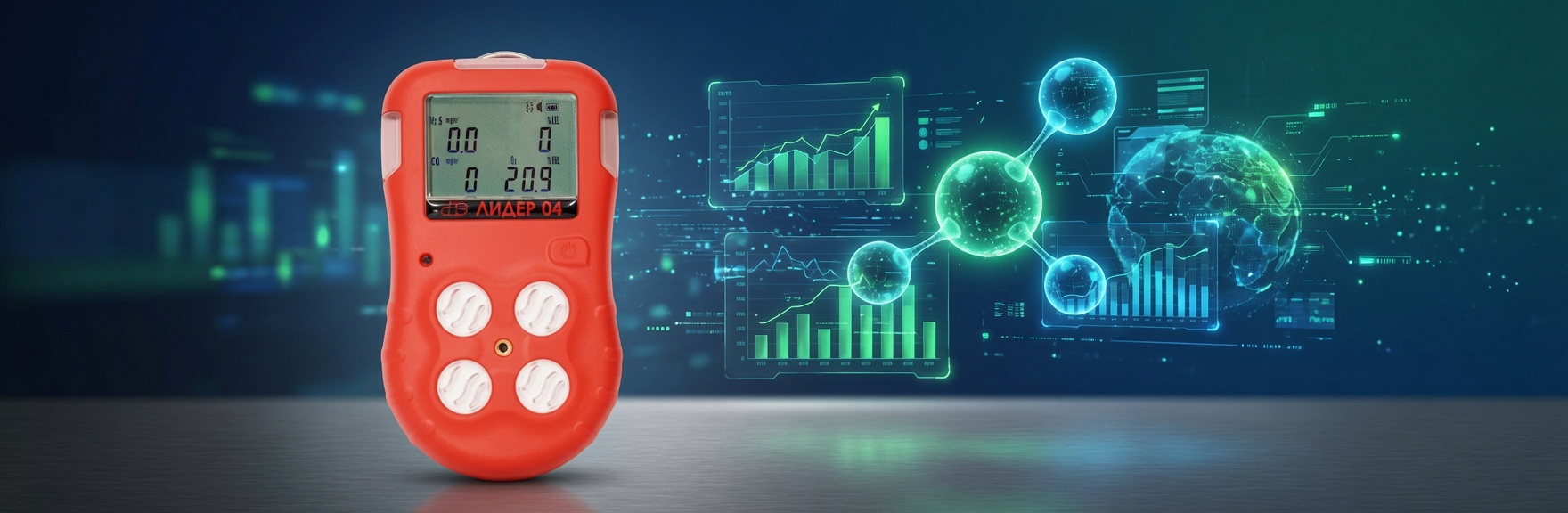

Портативные газоанализаторы, такие как Лидер 01 или Лидер 04, обеспечивают оперативный контроль в рабочих зонах и на границах санитарно-защитных зон. Стационарные решения на базе Ока с выносными блоками датчиков или Хоббит позволяют организовать постоянный мониторинг организованных источников выбросов. Такие приборы характеризуются высокой степенью защиты (IP67), взрывозащищенным исполнением и длительным сроком службы датчиков.

Профессиональное оборудование для ежедневного мониторинга доступно — приобрести индивидуальный переносной газоанализатор СЕАН-П.

2. Нормативная база контроля выбросов диоксида азота

Правовое регулирование мониторинга NO2 осуществляется комплексом документов федерального уровня. Ключевыми являются гигиенические нормативы ГН 2.1.6.3492-17 и ГН 2.2.5.3532-18, устанавливающие предельно допустимые концентрации (ПДК). Для атмосферного воздуха максимально разовая ПДК составляет 0,2 мг/м³, среднесуточная — 0,04 мг/м³. В воздухе рабочей зоны значения также строго регламентированы.

Методика выполнения измерений массовых концентраций оксида азота (NO) и диоксида азота (NO₂) в атмосферном воздухе описана в РД 52.04.792-2014. Для газотурбинных установок применяется ГОСТ Р ИСО 11042-1-2001 «Установки газотурбинные. Методы определения выбросов вредных веществ». Постановление Правительства РФ № 262 регулирует создание и эксплуатацию систем автоматического контроля выбросов (САКВ) на стационарных источниках.

Дополнительно используются отраслевые документы, такие как СТО Газпром 2-3.5-138-2007 и РД 34.02.304-95, касающиеся расчета выбросов оксидов азота с дымовыми газами котлов. Нормативные требования обязывают предприятия вести непрерывный учет, рассчитывать валовые выбросы и предоставлять отчетность в установленные сроки.

Соблюдение этих норм требует внедрения цифровых систем, обеспечивающих traceability данных и минимизацию погрешностей измерений.

3. Принципы цифрового мониторинга NO₂

Цифровой мониторинг базируется на следующих фундаментальных принципах:

• Непрерывность измерений с интервалом в секунды или минуты.
• Автоматическая обработка сигналов сенсоров с использованием микропроцессорных контроллеров.
• Коррекция показаний по температуре, давлению и влажности окружающей среды.
• Многоуровневая сигнализация: звуковая (до 95 дБ), световая и вибрационная при превышении порогов (TWA, STEL).
• Долгосрочное хранение данных во внутренней памяти и возможность передачи в централизованные системы.

Приборы обеспечивают самодиагностику, включая проверку работоспособности сенсоров, уровня заряда питания и целостности корпуса. Питание осуществляется от литиевых батарей или аккумуляторов с ресурсом до нескольких тысяч часов работы. Степень защиты оболочки IP67 и взрывозащита (Ex) позволяют эксплуатировать оборудование в агрессивных промышленных условиях.

Цифровая обработка данных дает возможность рассчитывать не только мгновенные концентрации, но и средневзвешенные значения за смену или сутки, что критично для экологической отчетности.

4. Основные технологии и сенсоры для измерения NO₂

Выбор технологии измерения зависит от условий применения и требуемой точности. Основные типы сенсоров:

1. Электрохимические сенсоры. Работают по принципу потенциостатической амперометрии. Обеспечивают высокую селективность к NO₂. Диапазон измерений обычно от 0 до 20 ppm или выше. Срок службы — около 2 лет. Применяются в портативных приборах Лидер серии и Топ-Сенс.
2. Инфракрасные оптические сенсоры. Основаны на поглощении ИК-излучения молекулами газа. Отличаются стабильностью и возможностью многокомпонентного анализа. Идеальны для стационарных систем непрерывного мониторинга.
3. Комбинированные решения. Включают термокаталитические, фотоионизационные или полупроводниковые элементы для расширения перечня контролируемых веществ (NO, NOx, CO и др.).

Общая формула пересчета объемной доли в массовую концентрацию с учетом условий:

$$ C_m = C_o \times \frac{M \times 273 \times P}{22,4 \times T \times 101,3} $$

где \( C_m \) — массовая концентрация (мг/м³), \( C_o \) — объемная доля (%), \( M \) — молярная масса NO₂ (46 г/моль), \( T \) — температура (К), \( P \) — давление (кПа).

Такие приборы, как СЕАН или модели Ока, поддерживают автоматическую установку нуля и калибровку, что снижает влияние дрейфа сенсоров на точность измерений.

5. Интеграция в автоматизированные системы контроля выбросов

Автоматизированные системы (CEMS) включают блоки датчиков, индикации, питания и коммутации. Они обеспечивают одновременный контроль нескольких газов, преобразование сигналов в унифицированные токовые выходы (4-20 мА) и цифровые протоколы (MODBUS, HART).

Ключевые функции интеграции:

• Непрерывная регистрация параметров с привязкой ко времени.
• Автоматический расчет валовых выбросов за отчетный период.
• Формирование сигналов управления внешними устройствами (реле) при превышении порогов.
• Поддержка беспроводной передачи данных для удаленного мониторинга.

Стационарные газоанализаторы с выносными блоками датчиков позволяют размещать сенсоры непосредственно в точках отбора проб, а блок индикации — в удобном для оператора месте. Это особенно важно для контроля выбросов в дымовых трубах и технологических газоходах.

Цифровые платформы обеспечивают визуализацию трендов, генерацию алертов и экспорт данных в стандартные форматы для дальнейшей обработки.

6. Преимущества цифровых решений

Внедрение цифровых систем мониторинга NO₂ значительно повышает эффективность экологического контроля, снижает административные риски и оптимизирует производственные процессы. Продолжение во второй части статьи будет посвящено специализированному программному обеспечению, автоматизации отчетности, практическим примерам внедрения и рекомендациям по выбору оборудования.

7. Программное обеспечение для цифрового мониторинга и анализа данных

Современное программное обеспечение является центральным элементом цифровых решений для мониторинга выбросов диоксида азота. Оно обеспечивает сбор информации от различных типов сенсоров в реальном времени, ее обработку с учетом корректирующих коэффициентов, долгосрочное хранение в защищенных базах данных и удобную визуализацию через веб-интерфейсы или специализированные дашборды. Такие системы поддерживают многопользовательский доступ с разграничением прав, что особенно важно для крупных предприятий с распределенной структурой.

Ключевые возможности ПО включают автоматический расчет валовых выбросов NO₂ за любой заданный период, построение трендов концентраций, прогнозирование потенциальных превышений и генерацию уведомлений. Интеграция с промышленными протоколами (MODBUS, HART, RS-485) позволяет объединять портативные устройства серии Лидер и стационарные комплексы на базе Ока или Хоббит в единую информационную сеть. Это дает полную картину экологической обстановки на объекте.

Дополнительно программные модули поддерживают функции самодиагностики оборудования, ведение электронных журналов поверок и калибровок, а также экспорт данных в форматы, требуемые для сдачи отчетности в государственные органы. Благодаря облачным или локальным решениям операторы могут получать доступ к информации удаленно, что ускоряет принятие управленческих решений.

8. Автоматизация отчетности по выбросам NO₂

Автоматизация отчетности существенно снижает административную нагрузку на экологические службы предприятий. Цифровые системы самостоятельно формируют комплексные отчеты, включающие графики изменения концентраций, таблицы расчетов массы выбросов, протоколы срабатывания сигнализации и сравнительный анализ с нормативными значениями. Это соответствует требованиям Постановления Правительства РФ № 262 и другим нормативным актам.

Расчет валовых выбросов производится с высокой точностью по формуле:

$$ M = \sum (C_i \times Q_i \times \Delta t \times K) $$

где \( M \) — масса выброшенного вещества, \( C_i \) — концентрация в i-й момент времени, \( Q_i \) — объемный расход газа, \( \Delta t \) — интервал времени, \( K \) — коэффициент приведения к нормальным условиям.

Программное обеспечение позволяет архивировать данные за несколько лет, что полезно при проведении проверок или разработке мероприятий по снижению выбросов. Модели Топ-Сенс и СЕАН с цифровыми интерфейсами обеспечивают своевременную передачу информации в такие системы.

Такая автоматизация минимизирует человеческий фактор и повышает достоверность предоставляемой информации.

9. Преимущества внедрения цифровых решений

Внедрение комплексных цифровых систем мониторинга NO₂ приносит предприятиям многогранные выгоды. Во-первых, значительно повышается точность измерений за счет непрерывного контроля и автоматической коррекции показаний в зависимости от внешних условий. Во-вторых, снижаются риски несоблюдения экологического законодательства и связанных с этим штрафных санкций.

Аналитика данных позволяет выявлять неэффективные технологические режимы и оптимизировать процессы сжигания топлива, что приводит к реальному снижению выбросов. Экономический эффект достигается также за счет уменьшения затрат на лабораторные анализы и ручной мониторинг. Кроме того, наличие полной цифровой истории измерений повышает прозрачность деятельности предприятия перед инвесторами и общественностью.

Портативные приборы обеспечивают гибкость при проведении разовых обследований, а стационарные системы гарантируют постоянный контроль на основных источниках. В целом цифровые решения способствуют переходу к устойчивому развитию производства.

• Реальное время мониторинга и оперативное оповещение.
• Автоматический расчет и документирование всех параметров.
• Интеграция с другими системами управления предприятием.
• Долгосрочная экономия ресурсов и снижение рисков.
• Соответствие самым современным экологическим стандартам.

10. Практические рекомендации по выбору и эксплуатации оборудования

При выборе оборудования для мониторинга NO₂ необходимо учитывать количество контролируемых точек, требуемый диапазон измерений, климатические условия эксплуатации и необходимость взрывозащиты. Рекомендуется отдавать предпочтение приборам с длительным сроком службы сенсоров, высокой степенью защиты и удобным интерфейсом пользователя.

Эксплуатация предполагает регулярное проведение технического обслуживания: визуальный осмотр корпуса, проверку калибровки, своевременную замену элементов питания и сенсоров. Обучение персонала основам работы с цифровыми системами является обязательным условием эффективного использования. Важно также организовать резервное копирование данных и защиту от несанкционированного доступа.

Для оснащения производства современными средствами контроля выбросов диоксида азота и другими газами можно купить надежное оборудование по конкурентной цене. Такие решения обеспечивают точность измерений, удобство эксплуатации и полное соответствие нормативным требованиям, способствуя безопасной и экологичной работе предприятия.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
