Оглавление
- 1. Введение
- 2. Основные требования к организации рабочего места инженера
- 3. Выбор и размещение лабораторного источника питания
- 4. Эргономика лабораторного стенда
- 5. Обеспечение безопасности при работе с лабораторными источниками питания
- 6. Организация подключения и проведения испытаний
- 7. Дополнительное оборудование и аксессуары для лабораторного стенда
- 8. Типичные ошибки и рекомендации по их предотвращению
- 9. Заключение
Введение
Правильная организация рабочего места инженера напрямую влияет на эффективность отладки, точность измерений и безопасность при работе с электронными устройствами. Лабораторный источник питания — ключевой элемент любого испытательного стенда, поскольку он обеспечивает стабильное, регулируемое питание в режимах стабилизации напряжения (CV) и стабилизации тока (CC).
Некачественная организация приводит к повышенным помехам, перегреву оборудования, ошибкам измерений и рискам поражения током. В этой статье рассмотрены проверенные рекомендации по созданию комфортного, функционального и безопасного лабораторного стенда с лабораторным источником питания. Следуя им, специалист сможет повысить производительность, минимизировать риски и получать достоверные результаты испытаний.
Основные требования к организации рабочего места инженера
Рабочее место должно соответствовать нормам эргономики и электробезопасности (ПУЭ, ГОСТ 12.2.007.0, СанПиН 2.2.4/2.1.8.582-96).
Основные параметры стола:
- Высота рабочей поверхности — 720–750 мм (регулируемая при необходимости).
- Глубина столешницы — не менее 800 мм для размещения прибора, осциллографа и прототипа.
- Материал — негорючий диэлектрик (ламинированный ДСП с антистатическим покрытием).
- Освещение — 500–750 люкс, направленное сверху-слева, без бликов на дисплеях.
Стол должен иметь заземлённую шину и достаточно места для укладки проводов в специальные лотки. Под столом рекомендуется подставка для ног с углом наклона 15°.

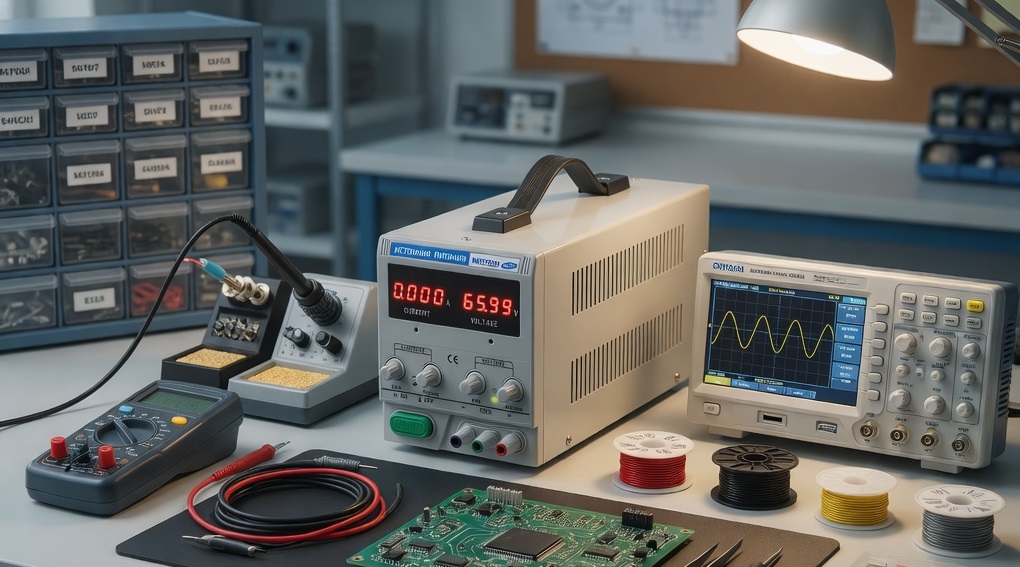

Зонирование пространства:
- Центральная зона — лабораторный источник питания и тестируемое устройство.
- Левая зона — измерительные приборы (мультиметры, осциллографы).
- Правая зона — инструменты и документация.
- Задняя зона — полки для блокнотов и запасных элементов.

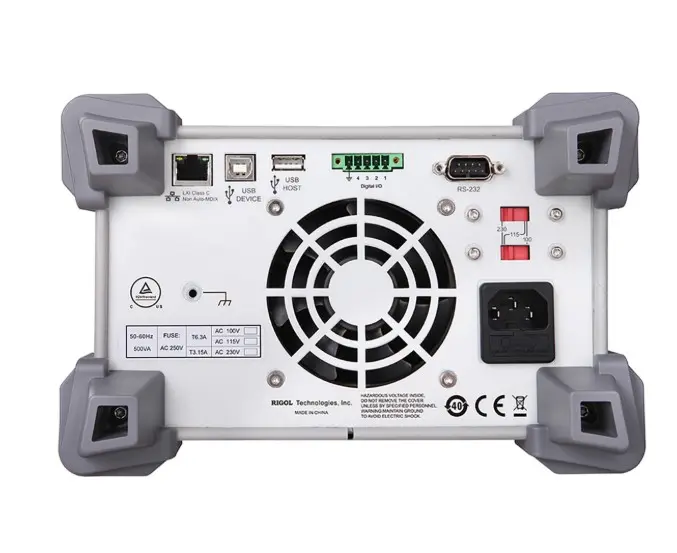

Выбор и размещение лабораторного источника питания
Лабораторный источник питания для лаборатории должен обеспечивать высокую стабильность выходных параметров, низкий уровень пульсаций и надёжную защиту. При выборе обращают внимание на:
- Диапазон регулировки напряжения и тока.
- Режимы CV/CC с автоматическим переключением.
- Термокомпенсацию и компенсацию по току.
- Защиту от перегрузки (OVP), короткого замыкания (OCP) и перегрева (OTP).
Рекомендации по размещению:
- Прибор располагают на расстоянии 10–15 см от края стола для удобного доступа к органам управления.
- Обеспечить свободный приток воздуха к вентиляционным отверстиям (минимум 10 см со всех сторон).
- Избегать близкого соседства с источниками тепла или сильных магнитных полей.
- Для многоканальных источников питания использовать вертикальную стойку или подставку, чтобы минимизировать занимаемую площадь.
Правильное размещение снижает влияние температурного дрейфа и улучшает охлаждение.
Эргономика лабораторного стенда
Эргономичное рабочее место снижает усталость и повышает точность работы.
Ключевые элементы:
- Кресло с регулируемой высотой и поясничной поддержкой.
- Расположение дисплеев источников питания на уровне глаз (угол обзора 0–15° вниз).
- Удобный доступ ко всем разъёмам без натяжения проводов.
- Использование антистатических ковриков и браслетов.
Для многочасовой работы рекомендуется чередовать положения сидя/стоя с помощью регулируемого стола. Лабораторный стенд должен позволять быстрое переключение между различными конфигурациями испытаний.
Обеспечение безопасности при работе с лабораторными источниками питания
Безопасность — приоритет при организации испытаний. Лабораторные источники питания должны соответствовать требованиям ТР ТС 004/2011 и ГОСТ Р 51350.
Обязательные меры:
- Обязательное заземление корпуса прибора и всего стенда.
- Использование защитных кожухов на высоковольтных цепях.
- Автоматическое отключение при срабатывании защит (OVP/OCP/OTP).
- Проверка отсутствия напряжения перед подключением/отключением нагрузки.
- Наличие средств индивидуальной защиты (очки, перчатки с диэлектрическими свойствами).
Перед включением схемы необходимо визуально проверить правильность монтажа и отсутствие коротких замыканий. Все изменения в цепи выполняют только при обесточенном источнике питания.
В лабораторном стенде рекомендуется установить систему аварийного отключения питания всего стола.
Организация подключения и проведения испытаний
Порядок работы с лабораторным источником питания:
- Подготовка рабочего места: уборка, проверка заземления.
- Подключение прибора к сети и нагрузки (сначала отрицательный полюс).
- Установка требуемых значений напряжения и тока в режиме CV или CC.
- Плавное включение выхода.
- Мониторинг параметров (напряжение, ток, мощность, температура).
- Фиксация результатов и выключение в обратном порядке.
Для последовательного или параллельного включения каналов используют соответствующие режимы, обеспечивая равномерное распределение нагрузки. При проведении длительных испытаний фиксируют время удержания выходного напряжения и уровень пульсаций.
Дополнительное оборудование и аксессуары для лабораторного стенда
- Многофункциональные мультиметры и осциллографы.
- Электронные нагрузки для тестирования в режиме CC.
- Изолированные соединительные провода сечением, соответствующим току.
- Держатели проводов и органайзеры.
- Документация и журнал испытаний.
Использование модульных стоек позволяет легко масштабировать лабораторный стенд.
Типичные ошибки и рекомендации по их предотвращению
- Перегрев прибора — всегда обеспечивать вентиляцию.
- Помехи от длинных проводов — использовать экранированные кабели минимальной длины.
- Несоответствие мощности — рассчитывать нагрузку заранее.
- Отсутствие документирования — вести протокол каждого испытания.
- Игнорирование защит — регулярно проверять срабатывание OVP/OCP.
Систематический подход к организации рабочего места устраняет большинство ошибок.
Заключение
Правильно организованное рабочее место инженера с лабораторным источником питания превращает рутинную отладку в эффективный и безопасный процесс. Соблюдение рекомендаций по эргономике, безопасности и порядку проведения испытаний значительно повышает качество работы и надёжность результатов.
Для оснащения такого стенда важно подобрать подходящий лабораторный источник питания, соответствующий задачам по мощности, точности и функционалу. Купить качественный источник питания для лаборатории по выгодной цене, выбрать модель с необходимыми защитами и режимами работы вы можете в нашем каталоге. Мы поможем подобрать оптимальное решение для вашего рабочего места.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
