    Как выбрать лабораторный источник питания для испытательной лаборатории: пошаговое руководство 2026

    Как выбрать лабораторный источник питания для испытательной лаборатории: пошаговое руководство 2026

    Картинки и фото Как выбрать лабораторный источник питания для испытательной лаборатории: пошаговое руководство 2026
    Источники питания

    Товары

    Быстрый просмотр
    Картинки и фото МЕГЕОН 30645 источник питания импульсный Картинки и фото МЕГЕОН 30645 источник питания импульсный Картинки и фото МЕГЕОН 30645 источник питания импульсный
    12 649 ₽
    МЕГЕОН 30645 источник питания импульсный
    5
    5
    В наличии
    Быстрый просмотр
    Картинки и фото МЕГЕОН 32302 источник питания линейный трехканальный Картинки и фото МЕГЕОН 32302 источник питания линейный трехканальный Картинки и фото МЕГЕОН 32302 источник питания линейный трехканальный
    29 784.30 ₽
    МЕГЕОН 32302 источник питания линейный трехканальный
    5
    7
    В наличии
    Быстрый просмотр
    Картинки и фото RGK PPS-1326 программируемый источник питания Картинки и фото RGK PPS-1326 программируемый источник питания Картинки и фото RGK PPS-1326 программируемый источник питания Картинки и фото RGK PPS-1326 программируемый источник питания
    23 990 ₽
    RGK PPS-1326 источник питания программируемый
    5
    7
    В наличии
    Быстрый просмотр

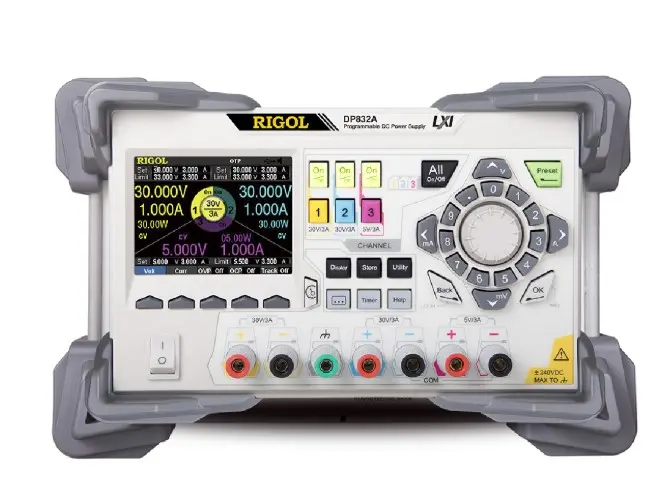

    Картинки и фото RIGOL DP832A программируемый линейный источник питания Картинки и фото RIGOL DP832A программируемый линейный источник питания Картинки и фото RIGOL DP832A программируемый линейный источник питания
    100 214.40 ₽
    RIGOL DP832A программируемый линейный источник питания
    5
    1
    В наличии
    Быстрый просмотр
    Картинки и фото RIGOL DP711 программируемый линейный источник питания Картинки и фото RIGOL DP711 программируемый линейный источник питания Картинки и фото RIGOL DP711 программируемый линейный источник питания
    46 046 ₽
    RIGOL DP711 программируемый линейный источник питания
    5
    9
    В наличии

    Оглавление

    • 1. Актуальность правильного выбора лабораторного источника питания в 2026 году
    • 2. Нормативные документы и требования к источникам питания для испытательных лабораторий
    • 3. Ключевые технические параметры лабораторных источников питания
    • 4. Классификация и типы лабораторных источников питания
    • 5. Защитные функции и интерфейсы управления
    • 6. Особенности выбора в зависимости от вида испытаний
    • 7. Критерии сравнения и оценка соответствия
    • 8. Типичные ошибки при выборе источника питания
    • 9. Рекомендации по эксплуатации, поверке и метрологическому обеспечению
    • 10. Пошаговый алгоритм выбора и практические рекомендации

    1. Актуальность правильного выбора лабораторного источника питания в 2026 году

    Испытательные лаборатории в 2026 году работают в условиях существенно возросших требований к точности, воспроизводимости и документируемости результатов. Источник питания перестал быть вспомогательным устройством и стал полноправным элементом измерительной цепи. Ошибка в выборе прибора напрямую влияет на достоверность испытаний, соответствие методикам и возможность подтверждения соответствия продукции нормативным требованиям.

    Современные испытания электронных компонентов, силовых модулей, средств связи, автомобильной электроники и оборудования промышленной автоматики требуют стабильного напряжения и тока в широком диапазоне нагрузок. При этом всё чаще применяются динамические режимы: кратковременные перегрузки, импульсные токи, программируемые последовательности и одновременная работа нескольких каналов. Лабораторный источник питания должен обеспечивать не только статическую точность, но и динамическую реакцию на изменение нагрузки без потери стабильности.

    Отдельного внимания заслуживает метрологический аспект. Согласно требованиям к испытательным лабораториям, средства измерений, участвующие в процессе испытаний, подлежат периодической поверке или калибровке. Источник питания, используемый в качестве эталонного или задающего устройства, должен иметь подтверждённые метрологические характеристики. Несоответствие этих характеристик заявленным параметрам приводит к признанию результатов испытаний недействительными.

    В 2026 году наблюдается устойчивая тенденция к цифровизации лабораторных процессов. Источники питания всё чаще интегрируются в автоматизированные измерительные комплексы через интерфейсы USB, LAN, GPIB или RS-485. Это предъявляет дополнительные требования к программному обеспечению, скорости отклика и возможности удалённого управления. Выбор прибора без учёта этих факторов приводит к необходимости последующей замены оборудования и дополнительным затратам.

    Правильный подбор лабораторного источника питания позволяет:

    • обеспечить соответствие условий испытаний утверждённым методикам;
    • снизить погрешность измерений за счёт минимизации влияния источника на объект испытаний;
    • повысить производительность лаборатории за счёт автоматизации и многоканальности;
    • соблюсти требования по электромагнитной совместимости и электрической безопасности;
    • гарантировать долговременную стабильность характеристик в течение межкалибровочного интервала.

    Игнорирование даже одного из перечисленных факторов приводит к систематическим ошибкам, которые сложно выявить на этапе первичной наладки. Поэтому выбор источника питания должен рассматриваться как инженерная задача с чётко сформулированными входными данными и критериями оценки.

    Выгодно купить программируемый источник питания RIGOL DP832A для одновременного питания нескольких узлов электронного устройства.

    2. Нормативные документы и требования к источникам питания для испытательных лабораторий

    Деятельность испытательных лабораторий в Российской Федерации регулируется комплексом нормативных документов. Источник питания, применяемый в испытаниях, должен удовлетворять требованиям как общих стандартов на средства измерений, так и специальных стандартов на электрооборудование.

    Основные документы, которые необходимо учитывать при выборе:

    • ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» — устанавливает общие требования к точности, стабильности и условиям эксплуатации средств измерений;
    • ГОСТ Р 8.009-84 «Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений» — определяет перечень метрологических характеристик, которые должны быть нормированы и подтверждены;
    • ГОСТ Р МЭК 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования» — содержит требования по электрической безопасности, защите от поражения электрическим током, механической прочности и пожарной безопасности;
    • ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2) и ГОСТ Р 51317.3.3-2008 — требования к электромагнитной совместимости по гармоническим составляющим тока и колебаниям напряжения;
    • ГОСТ 19880-74 «Электротехника. Основные понятия. Термины и определения» — определяет терминологию, используемую при описании характеристик источников питания.

    Для программируемых источников питания дополнительно применяются требования к интерфейсам и протоколам обмена данными. При использовании прибора в составе автоматизированных систем испытаний необходимо подтверждение соответствия требованиям по электромагнитной совместимости в соответствии с ГОСТ Р 51318.22 и ГОСТ Р 51318.24.

    Метрологическое обеспечение источников питания регулируется также документами государственной системы обеспечения единства измерений. При поверке или калибровке прибора применяются методики, построенные на основе ГОСТ 8.009 и соответствующих рекомендаций по метрологии. Важно, чтобы производитель предоставлял сведения о межповерочном интервале и перечне нормируемых метрологических характеристик.

    Особое значение имеет соответствие источника питания условиям применения, указанным в методиках испытаний. Если методика требует поддержания напряжения с погрешностью не более ±0,05 %, а выбранный прибор имеет погрешность ±0,1 %, результаты испытаний не могут быть признаны соответствующими. Поэтому на этапе выбора необходимо сопоставить требования конкретной методики с паспортными данными источника.

    Нормативный документ Область регулирования Ключевые требования к источнику питания
    ГОСТ 22261-94 Общие технические условия на СИ Точность, стабильность, условия эксплуатации
    ГОСТ Р 8.009-84 Метрологические характеристики Нормирование погрешности, нестабильности, пульсаций
    ГОСТ Р МЭК 61010-1-2014 Электрическая безопасность Класс защиты, изоляция, защита от перегрузок
    ГОСТ Р 51317.3.2 / 3.3 Электромагнитная совместимость Гармоники тока, колебания напряжения

    Соблюдение перечисленных нормативных требований является обязательным условием для аккредитованных испытательных лабораторий. При выборе источника питания рекомендуется запрашивать у поставщика декларации о соответствии и протоколы испытаний по указанным стандартам.

    3. Ключевые технические параметры лабораторных источников питания

    Выбор лабораторного источника питания начинается с анализа технических параметров, которые определяют его пригодность для конкретных задач. Основные характеристики, подлежащие оценке, можно разделить на статические, динамические и метрологические.

    3.1. Диапазоны напряжения и тока

    Диапазон регулировки выходного напряжения и тока должен перекрывать все режимы, предусмотренные методиками испытаний, с запасом не менее 10–15 %. Для большинства лабораторных задач достаточно диапазонов от 0 до 60 В и от 0 до 10 А, однако испытания силовой электроники, автомобильных компонентов и промышленных устройств часто требуют напряжений до 150–300 В и токов до 50–100 А.

    Важным параметром является возможность работы в режимах стабилизации напряжения (CV) и стабилизации тока (CC). Источник должен автоматически переходить из одного режима в другой при достижении установленного предела. Для испытаний объектов с ёмкостной или индуктивной нагрузкой критична скорость этого перехода.

    3.2. Стабильность и точность установки

    Стабильность выходного напряжения при изменении нагрузки характеризуется коэффициентом стабилизации по нагрузке:

    \[ K_{\text{н}} = \frac{\Delta U_{\text{вых}}}{U_{\text{вых}}} \cdot \frac{R_{\text{н}}}{\Delta R_{\text{н}}} \]

    где \(\Delta U_{\text{вых}}\) — изменение выходного напряжения, \(U_{\text{вых}}\) — номинальное выходное напряжение, \(R_{\text{н}}\) и \(\Delta R_{\text{н}}\) — сопротивление нагрузки и его изменение.

    Для лабораторных источников питания значение нестабильности по нагрузке обычно нормируется на уровне 0,01–0,05 %. Аналогично оценивается нестабильность по питающей сети. Точность установки напряжения и тока определяется погрешностью цифрового управления и качеством опорного источника. Современные приборы обеспечивают погрешность установки на уровне ±(0,02–0,05) % от установленного значения плюс ±(1–2) единицы младшего разряда.

    3.3. Пульсации и шумы

    Уровень пульсаций и шумов на выходе источника питания напрямую влияет на чувствительность измерений. Для точных измерений аналоговых сигналов уровень пульсаций не должен превышать 1–2 мВ среднеквадратичного значения в полосе до 20 МГц. В импульсных источниках питания этот параметр обычно выше, чем в линейных, и требует обязательной проверки при выборе.

    Пульсации оцениваются как в среднеквадратичном, так и в размаховом значении. Для критичных применений предпочтительны источники с заявленным уровнем пульсаций не более 0,5–1 мВ (rms).

    3.4. Динамические характеристики

    Время установления выходного напряжения при скачкообразном изменении нагрузки или уставки является важным параметром для динамических испытаний. Типичные значения для качественных лабораторных источников составляют 50–200 мкс при изменении нагрузки от 10 до 90 %. Для источников, предназначенных для испытаний импульсных устройств, время восстановления не должно превышать 50 мкс.

    Скорость нарастания напряжения (slew rate) также нормируется и должна соответствовать требованиям методик, предусматривающих программируемые последовательности.

    Параметр Типичные значения для лабораторных источников Критичность для испытательных лабораторий
    Нестабильность по нагрузке 0,01–0,05 % Высокая
    Нестабильность по сети 0,01–0,02 % Высокая
    Пульсации и шумы (rms) 0,5–5 мВ Очень высокая
    Погрешность установки ±(0,02–0,1) % + 1–2 ед. мл. разряда Высокая
    Время установления 50–500 мкс Средняя / высокая (зависит от методики)

    При анализе технических характеристик необходимо учитывать, что паспортные данные часто приводятся для идеальных условий. Реальные значения могут отличаться при работе на реактивную нагрузку, при повышенной температуре окружающей среды или при длительной работе на максимальной мощности. Поэтому рекомендуется запрашивать у производителя дополнительные данные о поведении прибора в граничных режимах.

    4. Классификация и типы лабораторных источников питания

    Лабораторные источники питания классифицируются по нескольким признакам: принципу преобразования энергии, количеству каналов, наличию программирования и функциональным возможностям.

    4.1. Линейные и импульсные источники

    Линейные источники питания используют последовательный регулирующий элемент (транзистор), работающий в активном режиме. Их преимущества — крайне низкий уровень пульсаций и шумов, высокая стабильность, быстрая реакция на изменение нагрузки. Недостатки — низкий коэффициент полезного действия (обычно 30–50 %), значительные тепловыделения и ограниченная выходная мощность.

    Импульсные источники питания применяют высокочастотное преобразование энергии. Коэффициент полезного действия достигает 80–90 %, габариты и масса существенно меньше. Однако уровень пульсаций выше, а динамические характеристики зависят от качества схемы управления и выходного фильтра. Современные импульсные источники с многокаскадной фильтрацией и цифровой обратной связью по качеству приближаются к линейным, сохраняя преимущества по КПД.

    Для испытательных лабораторий, выполняющих высокоточные измерения аналоговых сигналов, предпочтительны линейные или гибридные источники. При работе с цифровой техникой, силовыми модулями и устройствами, нечувствительными к небольшим пульсациям, импульсные источники являются более рациональным выбором.

    4.2. Одноканальные и многоканальные источники

    Одноканальные источники обеспечивают один регулируемый выход. Они проще в управлении и обычно имеют лучшие метрологические характеристики. Многоканальные источники содержат два, три или более независимых каналов. Каждый канал может работать в режиме CV или CC, а также иметь возможность последовательного или параллельного включения.

    Многоканальные приборы незаменимы при испытаниях устройств, требующих нескольких напряжений питания одновременно (например, цифровая часть + аналоговая часть, или основная шина + вспомогательное питание). При выборе многоканального источника необходимо проверять гальваническую развязку каналов и возможность независимой установки параметров.

    4.3. Программируемые источники питания

    Программируемые источники позволяют задавать выходные параметры через цифровой интерфейс, сохранять последовательности уставок и синхронизировать работу с другим оборудованием. В 2026 году практически все современные лабораторные источники относятся к программируемым. Важными характеристиками являются:

    • наличие встроенной памяти на несколько сотен или тысяч шагов программы;
    • поддержка стандартных команд (SCPI);
    • скорость выполнения команд и время отклика;
    • возможность синхронизации по внешнему триггеру.

    Для автоматизированных испытательных стендов наличие полноценного программного управления является обязательным условием.

    4.4. Специализированные типы

    К специализированным относятся источники с режимом имитации аккумуляторной батареи, источники с функцией измерения потребляемого тока с высоким разрешением, а также источники, способные работать в четырёхквадрантном режиме (источник + нагрузка). Последние особенно востребованы при испытаниях преобразователей энергии, двигателей и устройств с рекуперацией.

    Выбор типа источника определяется характером испытаний. Универсальный подход «один прибор для всех задач» в большинстве случаев приводит к компромиссам по точности или функциональности. Оптимальной стратегией является наличие в лаборатории нескольких специализированных источников, дополняющих друг друга.

    5. Защитные функции и интерфейсы управления

    Надёжная защита объекта испытаний и самого источника питания является обязательным требованием для лабораторного применения. Современные приборы оснащаются комплексом защитных функций, которые должны быть не только заявлены, но и корректно настраиваемы.

    5.1. Основные виды защиты

    Перечень необходимых защитных функций включает:

    • защиту от перегрузки по току (OCP) с возможностью установки порога срабатывания;
    • защиту от превышения напряжения (OVP);
    • защиту от перегрева (OTP);
    • защиту от обратного напряжения и обратного тока;
    • защиту от короткого замыкания с ограничением тока и автоматическим восстановлением или отключением.

    Важным параметром является время срабатывания защиты. Для защиты чувствительных объектов оно не должно превышать единиц миллисекунд. Некоторые источники позволяют выбирать режим работы защиты: отключение выхода, переход в режим ограничения тока или звуковая сигнализация без отключения.

    Наличие функции мягкого старта (плавного нарастания напряжения) предотвращает броски тока при подключении ёмкостных нагрузок и является крайне желательным для испытательных лабораторий.

    5.2. Интерфейсы управления и мониторинга

    В 2026 году минимальный набор интерфейсов для лабораторного источника питания включает:

    • USB — для подключения к персональному компьютеру и работы с программным обеспечением;
    • LAN (Ethernet) — для интеграции в локальную сеть лаборатории и удалённого управления;
    • RS-232 или RS-485 — для совместимости с устаревшим оборудованием и промышленными контроллерами.

    Интерфейс GPIB (IEEE-488) сохраняет актуальность в лабораториях, где используется оборудование предыдущих поколений. Наличие нескольких интерфейсов одновременно повышает гибкость применения прибора.

    Программное обеспечение должно поддерживать стандарт SCPI, позволять создавать последовательности испытаний, вести журнал измерений и экспортировать данные. Желательна возможность работы без установки драйверов (через виртуальный COM-порт или web-интерфейс).

    5.3. Индикация и органы управления

    Современные лабораторные источники оснащаются цветными графическими дисплеями, отображающими одновременно установленные и измеренные значения напряжения и тока, режим работы, состояние защит и график изменения параметров. Наличие сенсорного управления или удобных энкодеров существенно ускоряет работу оператора.

    Для приборов, используемых в автоматизированных комплексах, наличие физического дисплея менее критично, однако возможность локального управления должна сохраняться на случай отладки и аварийных ситуаций.

    При выборе источника необходимо проверить, насколько удобно настраиваются пороги защит, сохраняются ли пользовательские профили и предусмотрена ли блокировка органов управления от случайного изменения параметров во время длительных испытаний.

    Комплекс защитных функций и развитые интерфейсы управления превращают лабораторный источник питания из простого стабилизатора в полноценный элемент измерительной системы. Игнорирование этих возможностей на этапе выбора приводит к снижению производительности лаборатории и необходимости применения дополнительных устройств защиты и коммутации.

    6. Особенности выбора в зависимости от вида испытаний

    Требования к лабораторному источнику питания существенно зависят от характера проводимых испытаний. Универсальный прибор редко обеспечивает оптимальные характеристики во всех режимах, поэтому выбор должен опираться на приоритетные задачи лаборатории.

    6.1. Испытания электронных компонентов и модулей

    При проверке микросхем, аналоговых и цифровых узлов, датчиков и маломощных преобразователей критичны низкий уровень пульсаций и высокая точность установки напряжения. Рекомендуются линейные или гибридные источники с пульсациями не более 1 мВ (rms) и погрешностью установки ±0,02–0,05 %. Наличие режима измерения тока с разрешением до единиц микроампер позволяет контролировать потребление в режимах сна и ожидания.

    Для многоканальных устройств предпочтительны источники с двумя или тремя гальванически развязанными каналами, чтобы одновременно подавать основное и вспомогательное питание без дополнительных преобразователей.

    6.2. Испытания силовой электроники и преобразователей

    Испытания инверторов, выпрямителей, DC-DC преобразователей и силовых модулей требуют источников с высокой выходной мощностью, способностью работать на реактивную нагрузку и быстрым восстановлением при скачках тока. Импульсные источники с выходной мощностью от 1 кВт и выше являются основным выбором. Важны функции ограничения тока с точной установкой порога и защита от обратного тока при работе с индуктивными нагрузками.

    При испытаниях с рекуперацией энергии целесообразен выбор четырёхквадрантных источников, способных как отдавать, так и поглощать мощность.

    6.3. Испытания автомобильной электроники

    Методики испытаний автомобильных компонентов (ISO 16750, ГОСТ Р 52230 и аналогичные) предусматривают имитацию бортовой сети с провалами, выбросами и динамическими изменениями напряжения. Источник должен поддерживать программируемые последовательности с временем нарастания и спада в диапазоне единиц миллисекунд, а также режимы имитации стартерных просадок и выбросов при отключении нагрузки.

    Диапазон напряжений обычно составляет 0–60 В при токах до 50–100 А. Наличие функции записи осциллограмм тока и напряжения существенно упрощает документирование результатов.

    6.4. Испытания средств связи и радиоэлектронной аппаратуры

    Для оборудования связи важны минимальные пульсации и шумы в широкой полосе частот, а также электромагнитная совместимость самого источника. Линейные источники или импульсные с многокаскадной фильтрацией предпочтительны. При работе с высокочастотными устройствами необходимо учитывать влияние выходного импеданса источника на измерительную цепь.

    Вид испытаний Приоритетные параметры Рекомендуемый тип источника
    Электронные компоненты Пульсации ≤ 1 мВ, точность ±0,05 % Линейный / гибридный, многоканальный
    Силовая электроника Мощность ≥ 1 кВт, быстрое восстановление Импульсный высокой мощности
    Автомобильная электроника Программируемые последовательности, токи до 100 А Программируемый импульсный
    Средства связи Низкие шумы, ЭМС Линейный или импульсный с усиленной фильтрацией

    При наличии в лаборатории разнородных видов испытаний оптимальным решением является комбинация нескольких специализированных источников, а не попытка закрыть все задачи одним универсальным прибором.

    7. Критерии сравнения и оценка соответствия

    После определения требуемых технических характеристик необходимо провести сравнительную оценку доступных моделей. Критерии сравнения должны быть формализованы и взвешены в соответствии с приоритетами лаборатории.

    Основные группы критериев:

    • метрологические характеристики (погрешность, нестабильность, пульсации);
    • функциональные возможности (количество каналов, программирование, интерфейсы);
    • защитные функции и безопасность;
    • эксплуатационные параметры (КПД, тепловыделение, габариты, уровень шума);
    • метрологическое обеспечение (межповерочный интервал, наличие методики поверки);
    • экономические показатели (стоимость владения, стоимость поверки, срок службы).

    Для объективного сравнения рекомендуется составлять таблицу соответствия, в которой каждая модель оценивается по шкале от 1 до 5 по каждому критерию с учётом весовых коэффициентов. Суммарный балл позволяет ранжировать варианты.

    Критерий Весовой коэффициент Что проверять
    Точность и стабильность 0,25 Паспортные данные, протоколы испытаний
    Пульсации и шумы 0,20 Значения в полосе до 20 МГц
    Защитные функции 0,15 Наличие и настраиваемость OCP, OVP, OTP
    Интерфейсы и ПО 0,15 USB, LAN, SCPI, возможность автоматизации
    Метрологическое обеспечение 0,15 Межповерочный интервал, методика поверки
    Надёжность и сервис 0,10 Гарантийный срок, наличие запчастей

    Особое внимание следует уделять соответствию заявленных характеристик реальным условиям применения. Паспортные данные, полученные при работе на активную нагрузку в нормальных климатических условиях, могут существенно отличаться при работе на реактивную нагрузку или при повышенной температуре.

    При сравнении необходимо запрашивать у поставщика протоколы измерений ключевых параметров и сведения о соответствии ГОСТ Р МЭК 61010-1 и ГОСТ 22261.

    8. Типичные ошибки при выборе источника питания

    Практика оснащения испытательных лабораторий показывает повторяющийся набор ошибок, которые приводят к дополнительным затратам и снижению достоверности результатов.

    • Выбор источника исключительно по максимальной мощности и цене без анализа пульсаций и стабильности. В результате прибор оказывается непригодным для точных измерений.
    • Игнорирование требований методик испытаний к динамическим характеристикам. Источник с большим временем установления искажает результаты динамических испытаний.
    • Приобретение одноканального прибора при наличии задач, требующих одновременной подачи нескольких напряжений. Последующая доработка стенда обходится дороже, чем изначальный выбор многоканального источника.
    • Недооценка важности защитных функций. Отсутствие настраиваемой защиты по току приводит к повреждению дорогостоящих объектов испытаний.
    • Выбор прибора без подтверждённого метрологического обеспечения. Отсутствие методики поверки или слишком короткий межповерочный интервал создаёт проблемы при аккредитации лаборатории.
    • Пренебрежение интерфейсами управления. Источник без LAN или USB сложно интегрировать в автоматизированный комплекс.
    • Ориентация только на линейные источники при задачах, где достаточно качественного импульсного прибора. Это приводит к избыточным затратам и проблемам с охлаждением.

    Избежать перечисленных ошибок позволяет предварительное составление технического задания с указанием обязательных и желательных характеристик, а также проверка соответствия выбранной модели требованиям конкретных методик испытаний.

    9. Рекомендации по эксплуатации, поверке и метрологическому обеспечению

    Даже правильно выбранный источник питания требует соблюдения правил эксплуатации и периодического подтверждения метрологических характеристик.

    Основные рекомендации по эксплуатации:

    • обеспечивать свободный приток воздуха к вентиляционным отверстиям и не перекрывать их;
    • избегать работы на максимальной мощности в течение длительного времени без дополнительного контроля температуры;
    • использовать соединительные провода минимально необходимой длины и достаточного сечения для снижения падения напряжения;
    • при работе с ёмкостными нагрузками включать функцию мягкого старта;
    • регулярно проверять состояние выходных клемм и контактных соединений.

    Метрологическое обеспечение источников питания осуществляется в соответствии с ГОСТ 8.009 и утверждёнными методиками поверки. Межповерочный интервал для большинства лабораторных источников составляет 1–2 года. При поверке контролируются:

    • погрешность установки напряжения и тока;
    • нестабильность при изменении нагрузки и напряжения сети;
    • уровень пульсаций;
    • погрешность встроенных средств измерений.

    Для программируемых источников дополнительно проверяется корректность выполнения команд управления и точность воспроизведения заданных последовательностей. Результаты поверки оформляются свидетельством установленного образца.

    При обнаружении выхода характеристик за допустимые пределы источник подлежит регулировке или ремонту с последующей внеочередной поверкой. Хранение сведений о поверках и калибровках является обязательным элементом системы менеджмента качества испытательной лаборатории.

    10. Пошаговый алгоритм выбора и практические рекомендации

    Для систематизации процесса выбора лабораторного источника питания рекомендуется придерживаться следующей последовательности действий.

    1. Сформулировать перечень видов испытаний, для которых приобретается источник, и выписать требования методик к параметрам питания.
    2. Определить необходимые диапазоны напряжения, тока и мощности с запасом 15–20 %.
    3. Установить приоритетные метрологические характеристики: допустимую погрешность, уровень пульсаций, нестабильность.
    4. Определить потребность в количестве каналов, программировании и интерфейсах управления.
    5. Сформировать перечень обязательных защитных функций.
    6. Составить таблицу сравнения моделей по выбранным критериям с учётом весовых коэффициентов.
    7. Запросить у поставщиков протоколы измерений ключевых параметров и сведения о метрологическом обеспечении.
    8. Оценить стоимость владения: цена прибора, стоимость поверки, энергопотребление, срок службы.
    9. Проверить соответствие выбранной модели требованиям ГОСТ Р МЭК 61010-1 и ГОСТ 22261.
    10. Принять решение на основе суммарной оценки и согласовать его с требованиями системы менеджмента качества лаборатории.

    Практический опыт показывает, что наибольшую отдачу даёт приобретение источника с характеристиками, немного превосходящими текущие потребности. Это обеспечивает запас на развитие методик испытаний и продлевает срок полезного использования прибора.

    При выборе источника питания для испытательной лаборатории важно учитывать не только технические характеристики, но и возможность купить прибор с подтверждённой метрологией, развитыми защитными функциями и удобными интерфейсами управления по обоснованной цене. Надёжный лабораторный источник питания, правильно подобранный под задачи лаборатории, обеспечивает достоверность результатов испытаний на протяжении всего срока эксплуатации и снижает риски, связанные с несоответствием условиям методик.

    Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич

    Назад к списку
    • Все публикации 1463
      • pH-метры 24
      • RGK 8
      • Виброметры 23
      • Влагомеры 26
      • Газоанализ 25
      • Газы 115
      • Газы 2.0 339
      • Генераторы сигналов 32
      • Готовые решения 2
      • Измерение давления и перепада давления 18
      • Измерение скорости воздуха и вентиляция 52
      • Измерители сопротивления заземления 49
      • Источники питания 28
      • Логгеры 28
      • Мегаомметры 30
      • Мультиметры 35
      • Мультиметры 2.0 49
      • Опасность газов 126
      • Освещенность 28
      • Осциллографы 39
      • Пирометрия 36
      • Пожарная безопасность 107
      • Тахометры 24
      • Температура и влажность 25
      • Термогигрометры 35
      • Термография 37
      • Термометры 29
      • Токовые клещи 27
      • Толщиномер 41
      • Шумомеры 26
    Подпишитесь на рассылку наших новостей и акций
    Подписаться
    Подписаться
    на новости и акции
    Связаться с нами
    +7 495 664-50-79
    +7 495 664-50-79
    E-mail
    info@kipoff.ru
    Адрес
    214013, Смоленская обл..
    г. Смоленск, ул.Николаева, д.63, офис 20
    Режим работы
    Пн - Пт: с 9:00 до 18:00
    info@kipoff.ru
    214013, Смоленская обл..
    г. Смоленск, ул.Николаева, д.63, офис 20
    Компания
    О компании
    Каталог
    Бренды
    Блог
    Реквизиты
    Контакты
    Категории товаров:
    Весовое оборудование
    Газоанализаторы
    Геодезическое оборудование
    Контроль параметров среды
    Лабораторное оборудование
    Приборы неразрушающего контроля
    Оптика и термография
    Ручные измерительные инструменты
    Электроизмерительные приборы
    Принадлежности и аксессуары
    Помощь
    Условия оплаты
    Условия доставки
    Гарантия на товар
    © 2026 ООО «НПП «КИПОФФ»
    Конфиденциальность
    Оферта

    На информационном ресурсе применяются рекомендательные технологии.

    Настоящее предложение не является публичной офертой в соответствии с положениями части 2 статьи 437 Гражданского кодекса РФ. Для получения актуальных сведений о наличии товара, его стоимости и сроках доставки, пожалуйста, свяжитесь с нами: по телефонам: 8 (495) 664‑50‑79, по электронной почте: info@kipoff.ru .

    Главная Каталог 0 Корзина Контакты Бренды Компания Реквизиты Блог
    Kipoff.ru - интернет-магазин измерительных
    • Весовое оборудование
    • Газоанализаторы
    • Геодезическое оборудование
      • Дальномеры
      • Курвиметры, дорожные колеса
      • Нивелиры
      • Полевые контроллеры
    • Контроль параметров среды
      • Барометры
      • Виброметры
      • Влагомеры
      • Дозиметры
      • Измерители параметров света
      • Логгеры
      • Манометры
      • Многофункциональные приборы
      • Пирометры
      • Тахометры
      • Термоанемометры
      • Термогигрометры
      • Термометры
      • Цифровые манометры
      • Шумомеры
    • Лабораторное оборудование
      • pH-метры
      • Анализаторы жидкости
      • Анализаторы масла
      • Микроскопы
      • Рефрактометры
      • Секундомеры
      • Ультразвуковые ванны
    • Оптика и термография
      • Тепловизоры
    • Приборы неразрушающего контроля
      • Видеоскопы, эндоскопы
      • Дефектоскопы
      • Динамометры
      • Металлоискатели
      • Плотномеры
      • Склерометры
      • Твердомеры
      • Толщиномеры
    • Ручные измерительные инструменты
      • Динамометрические инструменты
      • Микрометры
      • Нутромеры
      • Уровни, угломеры
      • Штангенинструмент
    • Электроизмерительные приборы
      • Анализаторы спектра
      • Ваттметры
      • Вольтамперфазометры
      • Высоковольтное испытательное оборудование
      • Генераторы сигналов
      • Детекторы и кабелеискатели
      • Дымоуловители
      • Измерители RLC (иммитанса)
      • Измерители параметров УЗО
      • Измерители параметров электрических сетей
      • Измерители сопротивления (мегаомметры, микроомметр)
      • Измерители сопротивления заземления
      • Измерители электромагнитного фона
      • Индикаторы чередования фаз
      • Источники питания
      • Калибраторы
      • Магазины сопротивлений
      • Мультиметры
      • Осциллографы
      • Паяльные ванны
      • Паяльные станции
      • Тестеры напряжения
      • Токоизмерительные клещи
      • Трассоискатели
    • Комплекты
    • Принадлежности и аксессуары
      • Насосное оборудование
      • Паяльники пластиковых труб
