Лабораторные источники питания в учебных и образовательных лабораториях: особенности выбора и эксплуатации

Оглавление

1. Роль лабораторных источников питания в учебном процессе
2. Ключевые требования к источникам питания для образовательных лабораторий
3. Основные критерии выбора лабораторных источников питания
4. Особенности эксплуатации в условиях учебного процесса
5. Организация рабочих мест и лабораторных стендов
6. Типичные неисправности и меры их предотвращения
7. Требования безопасности и нормативная база

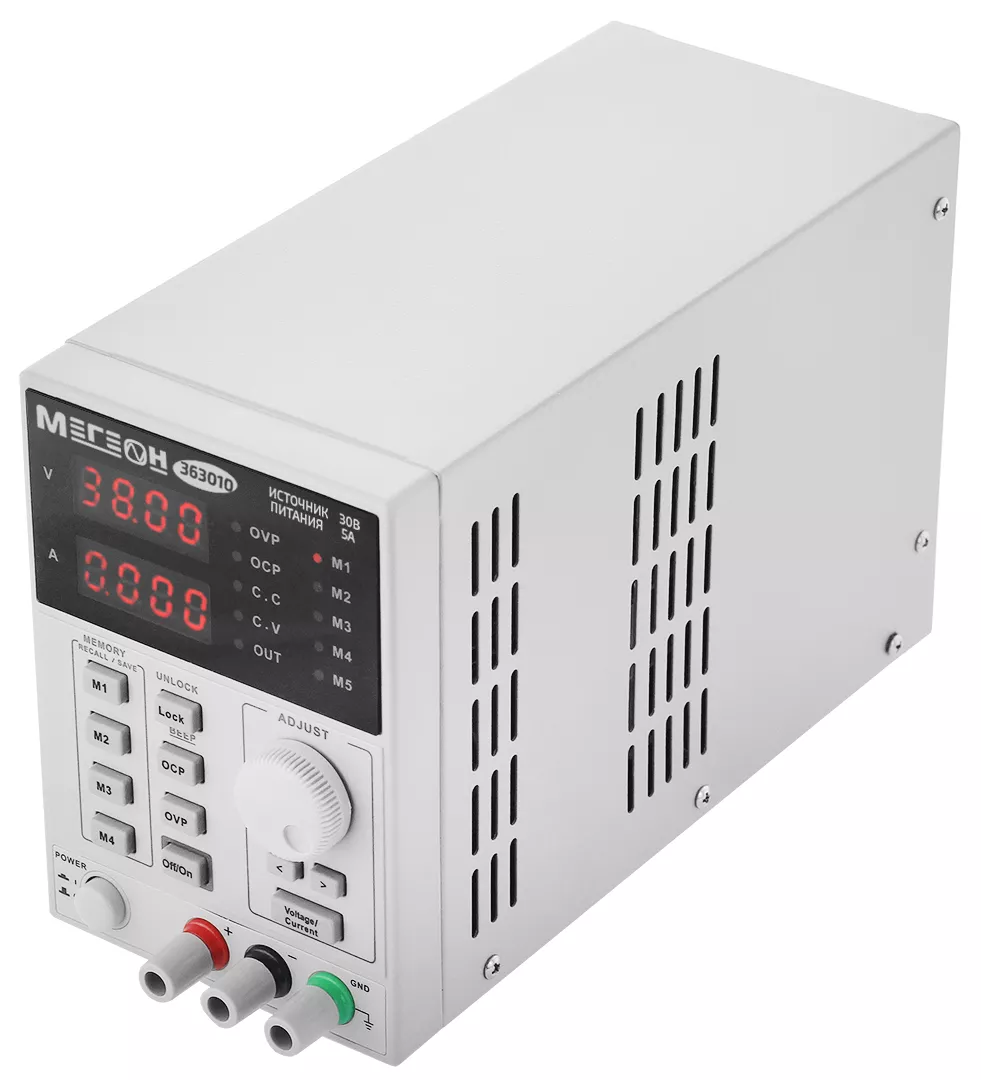

1. Роль лабораторных источников питания в учебном процессе

Лабораторные источники питания являются одним из базовых элементов оснащения учебных и образовательных лабораторий по дисциплинам электротехники, электроники, радиотехники, метрологии, физики и смежных направлений. Именно от качества и характеристик источника питания во многом зависит достоверность результатов лабораторных работ, безопасность студентов и сохранность измерительного и исследуемого оборудования.

В отличие от промышленных источников питания, устройства, применяемые в учебных целях, выполняют сразу несколько функций. Они не только обеспечивают стабилизированное напряжение и ток для проведения экспериментов, но и служат наглядным средством изучения принципов работы систем электропитания, методов стабилизации, защиты от перегрузок и влияния параметров источника на поведение исследуемых схем.

В практике вузов, колледжей и профессиональных училищ лабораторные источники питания используются при выполнении следующих типовых работ:

• исследование вольт-амперных характеристик полупроводниковых приборов;
• изучение работы усилителей, генераторов и логических схем;
• проведение измерений параметров цепей постоянного и переменного тока;
• отработка навыков сборки и наладки электронных устройств;
• проверка метрологических характеристик измерительных приборов.

Особое значение имеет возможность плавной регулировки выходных параметров и наличие цифровой индикации. Это позволяет студентам самостоятельно устанавливать требуемые режимы, контролировать их изменение и фиксировать результаты. При этом источник питания должен оставаться максимально устойчивым к ошибкам, которые неизбежно допускают начинающие специалисты: короткому замыканию, неправильной полярности подключения, превышению допустимого тока нагрузки.

В современных образовательных стандартах и рабочих программах дисциплин всё чаще акцентируется внимание на формировании компетенций, связанных с безопасной эксплуатацией электрооборудования. Поэтому лабораторный источник питания рассматривается не только как техническое средство, но и как объект изучения правил техники безопасности, требований к заземлению, способам защиты от поражения электрическим током и методов контроля изоляции.

Практика показывает, что правильно выбранный и грамотно эксплуатируемый лабораторный источник питания существенно снижает количество аварийных ситуаций на занятиях, уменьшает время на подготовку рабочих мест и повышает качество усвоения материала. Именно поэтому к выбору таких устройств в учебных заведениях предъявляются особые требования, отличающиеся от требований промышленных или сервисных лабораторий.

Приобрести источник питания постоянного тока RIGOL DP832A можно для оснащения инженерных отделов и учебных лабораторий.

2. Ключевые требования к источникам питания для образовательных лабораторий

Специфика учебного процесса накладывает на лабораторные источники питания ряд требований, которые редко встречаются в полном объёме в промышленных устройствах. Эти требования можно разделить на несколько групп.

Требования безопасности. Источник питания должен иметь многоуровневую систему защиты, рассчитанную на ошибки студентов. Обязательными являются:

• защита от короткого замыкания с быстрым ограничением тока;
• защита от перегрузки по току и напряжению;
• защита от переполюсовки;
• тепловая защита силовых элементов;
• наличие гальванической развязки выходных цепей от сети.

Важным элементом является также наличие кнопки аварийного отключения и световой индикации срабатывания защит. В ряде случаев целесообразно применение источников с функцией автоматического восстановления после устранения причины аварии, чтобы минимизировать простои на занятиях.

Требования к наглядности и удобству управления. Органы управления должны быть крупными, понятными и расположенными с учётом эргономики. Цифровые индикаторы напряжения и тока — обязательный элемент. Желательно наличие двух или более независимых каналов с возможностью независимой регулировки и индикации. Это позволяет одновременно питать несколько узлов схемы или проводить сравнительные измерения.

Требования к стабильности параметров. Даже при изменении напряжения сети в пределах, допускаемых ГОСТ 32144-2013, выходное напряжение и ток должны оставаться в заданных допусках. Для большинства учебных задач достаточна нестабильность выходного напряжения не хуже 0,01–0,05 % при изменении тока нагрузки от 0 до номинального значения.

Коэффициент пульсаций выходного напряжения для источников постоянного тока, применяемых в лабораториях электроники, обычно нормируется на уровне не более 1–2 мВ (среднеквадратичное значение) в режиме стабилизации напряжения. Для более критичных измерений (например, при исследовании малошумящих усилителей) могут потребоваться значения менее 0,5 мВ.

Требования к надёжности и ремонтопригодности. Учебный источник питания работает в условиях значительно более жёстких, чем промышленный: частые включения-выключения, работа с различными нагрузками, возможные механические воздействия. Поэтому конструкция должна предусматривать удобный доступ к основным узлам, наличие сменных предохранителей и возможность быстрой замены силовых транзисторов или модулей.

Отдельно следует отметить требование к электромагнитной совместимости. Источник не должен создавать помехи, мешающие работе соседних измерительных приборов и компьютеров. Соответствие требованиям ГОСТ Р 51317.3.2 и ГОСТ Р 51317.3.3 является желательным, а в ряде лабораторий — обязательным.

Ниже приведена сводная таблица основных требований, предъявляемых к лабораторным источникам питания в образовательных учреждениях.

3. Основные критерии выбора лабораторных источников питания

Выбор конкретного типа лабораторного источника питания для учебной лаборатории должен основываться на анализе учебных программ, перечня лабораторных работ и планируемого контингента студентов. Рассмотрим ключевые критерии более подробно.

Диапазоны регулировки напряжения и тока. Для большинства дисциплин базового цикла (основы электротехники, электроника, цифровая схемотехника) оптимальны источники с диапазоном 0–30 В и током до 3–5 А на канал. Такие параметры покрывают потребности питания логических схем, операционных усилителей, маломощных транзисторных каскадов и большинства датчиков.

В лабораториях силовой электроники, электропривода и силовой преобразовательной техники требуются источники с выходным напряжением до 60–100 В и токами 10 А и более. В этом случае особое внимание уделяется наличию режима стабилизации тока и возможности работы на реактивную нагрузку.

Для работ по метрологии и прецизионным измерениям предпочтительны источники с более узким, но высокостабильным диапазоном и возможностью установки напряжения с дискретностью 1 мВ и менее.

Точность установки и стабильность. Современные лабораторные источники питания обеспечивают точность установки напряжения на уровне 0,01–0,05 % от установленного значения + 1–2 единицы младшего разряда. Этого достаточно для абсолютного большинства учебных задач. Более высокая точность (0,005 % и лучше) оправдана только в специализированных метрологических лабораториях.

Важным параметром является температурный коэффициент. В учебных помещениях температура может колебаться в течение дня на 5–10 °C. Поэтому желательно, чтобы дрейф выходного напряжения не превышал \( 50 \cdot 10^{-6} \) 1/°C.

Формула для оценки относительной нестабильности выходного напряжения при изменении тока нагрузки имеет вид:

где \( \Delta U_{\text{вых}} \) — изменение выходного напряжения при изменении тока от нуля до номинального значения.

Виды и характеристики защит. Помимо базовой защиты от короткого замыкания, современные источники питания предлагают:

• регулируемый порог срабатывания токовой защиты;
• режим постоянного тока (CC) с плавным ограничением;
• защиту от превышения мощности;
• защиту от перегрева с автоматическим отключением;
• защиту от превышения напряжения на выходе (OVP).

Для учебных лабораторий особенно ценна возможность установки порога токовой защиты ниже номинального значения источника. Это позволяет ограничить ток на уровне, безопасном для конкретной схемы студента, и предотвращает выход из строя дорогостоящих компонентов.

Возможность параллельного и последовательного включения каналов. Наличие двух или трёх независимых каналов с функцией слежения (tracking) и возможностью последовательного/параллельного объединения существенно расширяет область применения источника. Последовательное включение позволяет получить напряжение до 60–90 В, параллельное — ток до 6–15 А. Режим слежения удобен при питании схем, требующих симметричного двухполярного напряжения (±12 В, ±15 В).

Интерфейсы и возможность автоматизации. Хотя в большинстве учебных лабораторий источники используются в ручном режиме, наличие интерфейсов USB, RS-232 или LAN становится всё более востребованным. Это позволяет организовывать автоматизированные лабораторные стенды, проводить дистанционные занятия и собирать статистику по параметрам экспериментов.

Форм-фактор и конструктивное исполнение. Для студенческих рабочих мест предпочтительны настольные источники питания высотой 2U–3U с ручками для переноски. В лабораториях с большим количеством рабочих мест применяют стоечные исполнения, устанавливаемые в стандартные 19-дюймовые шкафы. В любом случае конструкция должна обеспечивать удобный доступ к клеммам и исключать случайное касание токоведущих частей.

При выборе следует также учитывать наличие в комплекте поставки соединительных проводов с безопасными наконечниками, инструкции на русском языке и возможности сервисного обслуживания на территории Российской Федерации.

Правильный учёт перечисленных критериев позволяет сформировать техническое задание на оснащение лаборатории, которое будет оптимально соответствовать учебным задачам и обеспечит длительную безотказную работу оборудования.

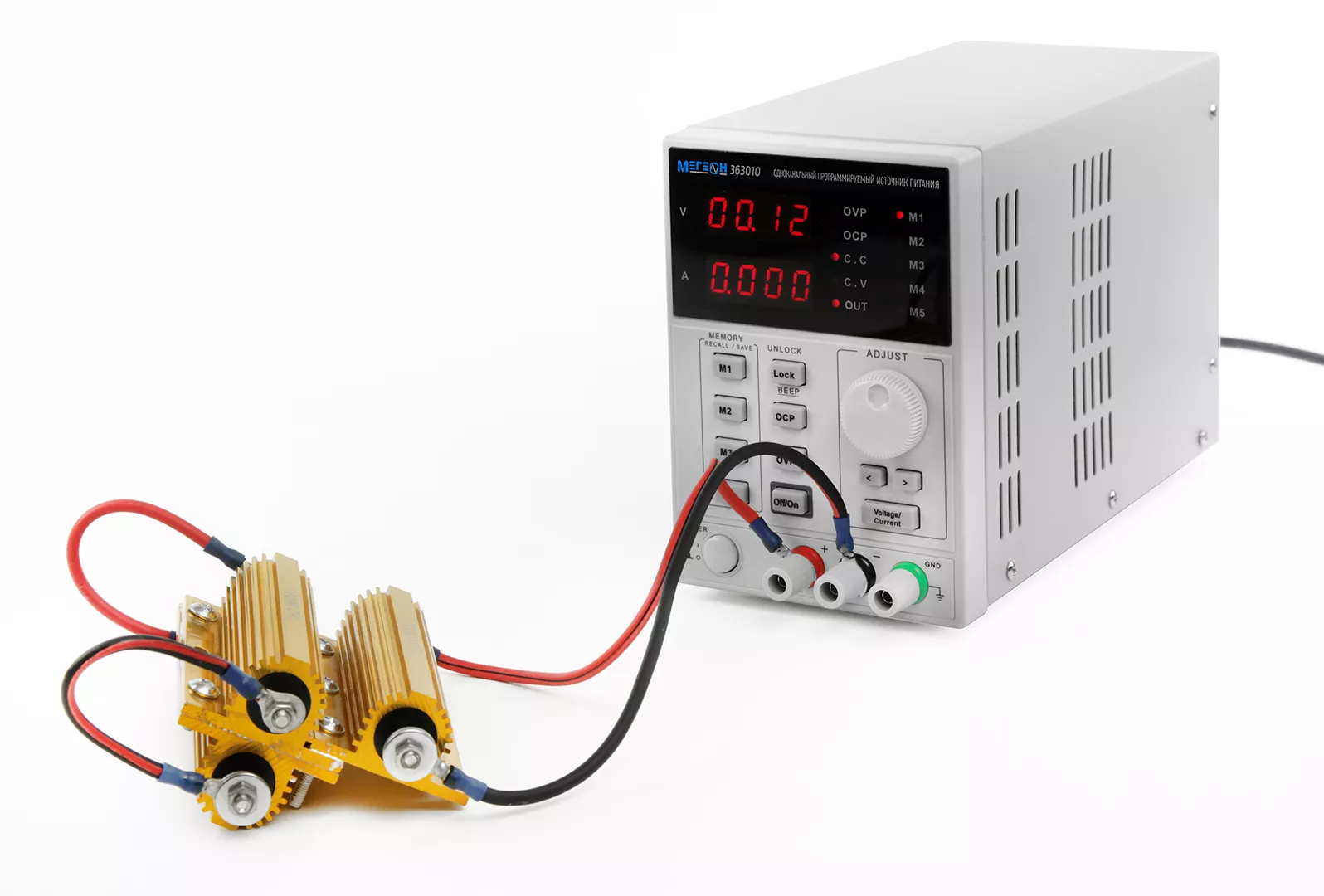

4. Особенности эксплуатации в условиях учебного процесса

Эксплуатация лабораторных источников питания в учебных лабораториях имеет ряд существенных отличий от работы аналогичных устройств в промышленных или исследовательских условиях. Основная особенность заключается в том, что оборудование используется студентами, которые ещё не имеют устойчивых навыков работы с электротехническими устройствами. Это определяет повышенные требования к процедурам включения, контроля параметров и завершения работы.

Перед началом каждого занятия преподаватель или лаборант обязан провести визуальный осмотр источников питания. Проверяется целостность корпуса, состояние сетевого шнура, надёжность крепления клемм и отсутствие следов перегрева. Особое внимание уделяется исправности органов управления и индикации. Любые отклонения фиксируются в журнале технического состояния лаборатории.

Последовательность включения источника питания должна быть единой для всех рабочих мест и строго соблюдаться:

• установить ручки регулировки напряжения и тока в крайнее левое положение (минимальные значения);
• подключить нагрузку или исследуемую схему при отключённом источнике;
• включить сетевой выключатель;
• плавно установить требуемое напряжение;
• установить ограничение тока на уровне, превышающем ожидаемый ток нагрузки на 10–20 %;
• включить выход (если предусмотрен отдельный выключатель выхода).

При завершении работы выполняется обратная последовательность: сначала снижается напряжение до нуля, затем отключается выход, после чего выключается сетевой выключатель. Такая процедура исключает появление бросков напряжения на нагрузке и снижает вероятность повреждения как источника, так и исследуемой схемы.

Одной из наиболее частых ошибок студентов является попытка регулировки тока при уже включённой нагрузке в режиме стабилизации напряжения. Это может привести к резкому изменению режима работы источника и срабатыванию защиты. Поэтому в инструкциях к лабораторным работам необходимо чётко указывать, в каком режиме (CV или CC) должен работать источник, и какие параметры следует устанавливать в первую очередь.

При работе с реактивными нагрузками (катушки индуктивности, трансформаторы, электродвигатели) следует учитывать возможность возникновения выбросов напряжения при коммутации. В таких случаях рекомендуется использовать источники, имеющие встроенные демпфирующие цепи или внешние защитные диоды, подключаемые параллельно нагрузке.

Контроль параметров в процессе работы осуществляется по показаниям встроенных индикаторов. Студентам следует напоминать, что показания цифровых индикаторов имеют определённую погрешность, и при необходимости более точных измерений следует использовать внешние мультиметры или вольтметры класса точности 0,1–0,5.

Периодическое техническое обслуживание источников питания в учебных лабораториях проводится не реже одного раза в семестр. В объём обслуживания входят:

• очистка вентиляционных отверстий и радиаторов от пыли;
• проверка момента затяжки силовых клемм;
• контроль сопротивления изоляции (не менее 20 МОм при напряжении 500 В);
• проверка срабатывания защит путём имитации короткого замыкания;
• калибровка индикаторов при наличии соответствующего оборудования.

Результаты обслуживания заносятся в паспорт лаборатории. Источники, не прошедшие проверку, к занятиям не допускаются.

5. Организация рабочих мест и лабораторных стендов

Правильная организация рабочего места студента напрямую влияет на безопасность и эффективность проведения лабораторных работ. Каждый источник питания должен быть размещён таким образом, чтобы органы управления и индикаторы были хорошо видны, а клеммы — доступны для подключения без пересечения проводов.

Рекомендуемая высота расположения верхней плоскости источника относительно поверхности стола составляет 10–15 см. Это позволяет студенту удобно манипулировать регуляторами, не перекрывая обзор индикаторов. Расстояние между соседними источниками питания должно быть не менее 15–20 см для обеспечения свободной циркуляции воздуха и исключения взаимного влияния электромагнитных полей.

На каждом рабочем месте целесообразно размещать:

• лабораторный источник питания;
• набор соединительных проводов с безопасными штекерами;
• мультиметр или набор измерительных приборов;
• макетную плату или комплект для сборки схем;
• инструкцию по технике безопасности и краткую памятку по работе с источником.

Для лабораторий с большим потоком студентов эффективным решением является создание типовых лабораторных стендов. Стенд представляет собой конструкцию, на которой жёстко закреплены источник питания, измерительные приборы и коммутационные элементы. Это снижает вероятность ошибок при сборке схемы и ускоряет подготовку к занятию.

При проектировании стендов следует предусматривать возможность быстрой замены источника питания без демонтажа всей конструкции. Для этого используются разъёмные соединения и направляющие. Также рекомендуется устанавливать на стенде отдельный автоматический выключатель, позволяющий обесточить рабочее место целиком.

Ниже приведена рекомендуемая схема размещения оборудования на типовом рабочем месте.

Освещение рабочего места должно быть достаточным (не менее 400 лк на поверхности стола) и не создавать бликов на индикаторах источника. Применение местных светильников с регулируемым направлением светового потока позволяет улучшить условия работы без увеличения общей освещённости лаборатории.

6. Типичные неисправности и меры их предотвращения

Несмотря на высокую надёжность современных лабораторных источников питания, в условиях учебного процесса периодически возникают неисправности. Большинство из них связано либо с ошибками эксплуатации, либо с естественным износом элементов.

Наиболее распространённые неисправности и способы их предотвращения приведены ниже.

• Срабатывание защиты от короткого замыкания без видимой причины. Часто вызвано повреждением изоляции соединительных проводов или случайным замыканием клемм. Мера предотвращения — регулярная проверка проводов и использование проводов только с целой изоляцией.
• Нестабильность выходного напряжения. Может быть следствием загрязнения контактных групп регуляторов или выхода из строя электролитических конденсаторов в фильтре. Профилактика — периодическая очистка и замена конденсаторов по истечении срока службы (обычно 5–7 лет).
• Отсутствие индикации при исправном выходном напряжении. Как правило, связано с неисправностью светодиодных или жидкокристаллических индикаторов. Рекомендуется иметь запасной комплект индикаторных модулей.
• Перегрев корпуса при номинальной нагрузке. Указывает на загрязнение вентиляционных каналов или неисправность вентилятора. Требуется очистка и проверка системы принудительного охлаждения.
• Невозможность установить ток выше определённого значения. Часто является следствием срабатывания внутренней токовой защиты из-за старения силовых транзисторов. Необходима диагностика и, при необходимости, замена силового модуля.

Для снижения вероятности возникновения неисправностей вводится система планово-предупредительного ремонта. Каждый источник питания проходит контрольный прогон под нагрузкой не реже одного раза в год. При этом измеряются основные параметры: нестабильность, уровень пульсаций, точность установки напряжения и тока.

Формула для расчёта допустимого уровня пульсаций при известном коэффициенте пульсаций имеет вид:

где \( K_{\text{п}} \) — коэффициент пульсаций, \( U_{\text{вых}} \) — установленное выходное напряжение. Полученное значение сравнивается с паспортными данными источника.

Все выявленные неисправности и выполненные работы по их устранению фиксируются в журнале. Источники, имеющие повторяющиеся отказы, выводятся из эксплуатации и направляются в ремонт или списываются.

7. Требования безопасности и нормативная база

Безопасность при работе с лабораторными источниками питания регламентируется комплексом нормативных документов. Основными из них являются:

• ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
• ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
• ГОСТ 12.1.019-2017 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты»;
• ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».

В соответствии с указанными документами все лабораторные источники питания, применяемые в образовательных учреждениях, должны иметь сертификат соответствия требованиям технического регламента Таможенного союза. На корпусе устройства обязательно наличие знака обращения продукции на рынке.

К работе с источниками питания допускаются только студенты, прошедшие инструктаж по технике безопасности и расписавшиеся в соответствующем журнале. Инструктаж проводится не реже одного раза в семестр, а также при вводе в эксплуатацию нового оборудования.

Обязательными организационными мерами являются:

• наличие на каждом рабочем месте схемы аварийного отключения;
• обеспечение рабочих мест диэлектрическими ковриками;
• укомплектованность лаборатории средствами защиты от поражения электрическим током (указатели напряжения, диэлектрические перчатки);
• наличие аптечки первой помощи и инструкции по оказанию помощи при поражении электрическим током.

При обнаружении неисправности источника питания или соединительных проводов работа на данном рабочем месте немедленно прекращается до устранения причины. Самостоятельный ремонт студентами категорически запрещён.

Соблюдение перечисленных требований позволяет обеспечить высокий уровень безопасности при проведении лабораторных занятий и минимизировать риски травматизма.

При оснащении учебных и образовательных лабораторий лабораторными источниками питания важно учитывать не только технические характеристики, но и условия реальной эксплуатации. Правильно выбранный источник питания, соответствующий задачам учебного процесса, обеспечивает стабильную работу в течение многих лет. Если требуется купить лабораторный источник питания с оптимальными параметрами для образовательной лаборатории, следует обращать внимание на наличие необходимых защит, удобство управления и соответствие нормативным требованиям. Актуальная цена и полный перечень доступных моделей позволяют подобрать решение, которое будет служить надёжной основой для качественного проведения лабораторных работ.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
