Введение

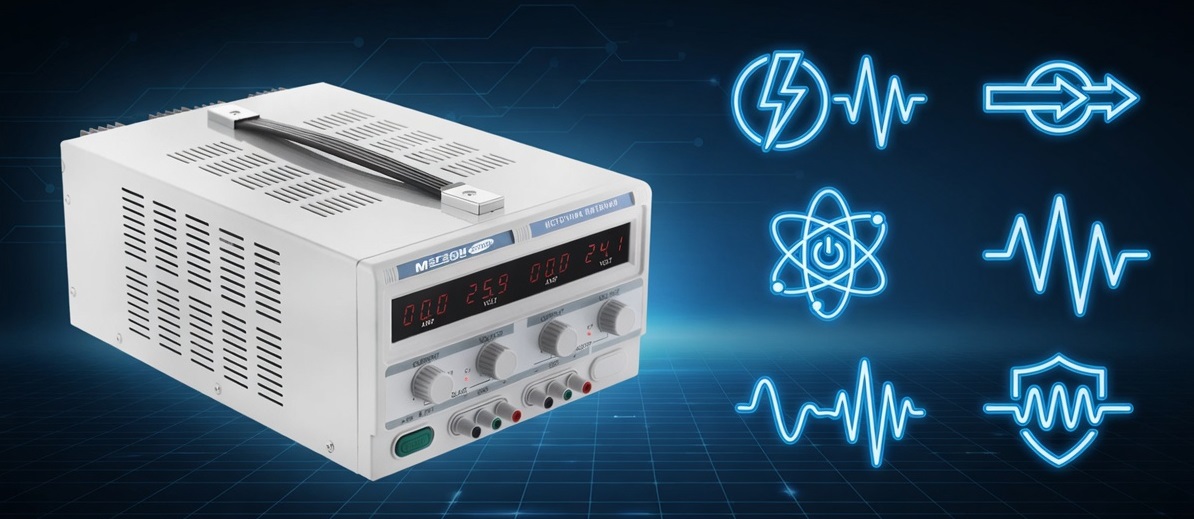

Лабораторный источник питания представляет собой регулируемый источник постоянного или переменного напряжения и тока, предназначенный для питания электронных схем, измерительных установок, устройств на этапе разработки, тестирования и калибровки. В отличие от бытовых или промышленных блоков питания фиксированных параметров, лабораторный источник питания обеспечивает точную установку и стабилизацию выходных величин в широком диапазоне. Именно поэтому характеристики источника питания определяют точность проводимых экспериментов, безопасность исследуемых объектов и повторяемость результатов измерений.
К основным характеристикам лабораторного источника питания относят выходное напряжение, выходной ток, мощность, пульсации и внутреннее сопротивление. Каждая из этих величин напрямую влияет на поведение нагрузки. Неправильный выбор по любому из параметров может привести к нестабильной работе схемы, перегреву компонентов, искажению сигналов или даже выходу из строя испытуемого устройства. Понимание взаимосвязи этих характеристик позволяет инженеру осознанно подбирать лабораторные источники питания под конкретную задачу.
В лабораторной практике источник питания работает в двух основных режимах: стабилизации напряжения (CV — Constant Voltage) и стабилизации тока (CC — Constant Current). Переход между режимами происходит автоматически при достижении установленных пределов. Для корректной работы необходимо знать не только номинальные значения напряжения и тока, но и такие параметры, как точность установки, стабильность, коэффициент пульсаций и величину внутреннего сопротивления. Ниже рассмотрены все ключевые характеристики источника питания с точки зрения их физического смысла, единиц измерения, типичных значений и влияния на нагрузку.
Закажите линейный источник питания RIGOL DP711 прямо сейчас и получите надёжный инструмент для точных испытаний.
Выходное напряжение источника питания
Выходное напряжение источника питания — это основная регулируемая величина, которая подаётся на нагрузку. Для большинства лабораторных источников питания диапазон выходного напряжения составляет от единиц милливольт до нескольких сотен вольт. Наиболее распространённые модели обеспечивают регулировку от 0 до 30 В, 0 до 60 В или 0 до 100 В. Существуют специализированные лабораторные источники питания с выходным напряжением до 1000 В и выше, применяемые при испытаниях высоковольтных цепей.
Важнейшими параметрами, характеризующими выходное напряжение, являются:
- диапазон установки;
- разрешение установки (дискретность);
- погрешность установки и индикации;
- стабильность при изменении нагрузки и сетевого напряжения;
- температурный коэффициент.
Разрешение установки определяет минимальный шаг изменения напряжения. В современных лабораторных источниках питания оно может составлять 1 мВ, 10 мВ или 100 мВ в зависимости от диапазона. Погрешность установки обычно указывается в процентах от установленного значения плюс фиксированная составляющая в милливольтах. Типичные значения погрешности для качественных приборов лежат в пределах ±(0,05 % + 10 мВ) или лучше.
Стабильность выходного напряжения при изменении тока нагрузки описывается коэффициентом стабилизации по нагрузке. Он показывает, насколько изменится напряжение при переходе от холостого хода к полной нагрузке. Для прецизионных лабораторных источников питания этот параметр не превышает 0,01 % + 2 мВ. Стабильность при изменении напряжения питающей сети (коэффициент стабилизации по сети) обычно составляет 0,01 % + 1 мВ при отклонении сети на ±10 %.
Температурный коэффициент выходного напряжения характеризует дрейф при изменении температуры окружающей среды. Для лабораторных применений желательно, чтобы он не превышал 0,01 %/°C. При длительной работе важно также учитывать время установления рабочего режима после включения (прогрев), которое для большинства приборов составляет 15–30 минут.
При работе с чувствительными аналоговыми схемами критически важно знать не только постоянную составляющую выходного напряжения, но и его динамические характеристики: время отклика на изменение нагрузки и поведение при переходных процессах. Быстрый отклик источника питания предотвращает провалы и выбросы напряжения, которые могут вывести из строя микросхемы.
| Параметр | Типичные значения для лабораторных источников питания | Влияние на применение |
|---|---|---|
| Диапазон напряжения | 0–30 В, 0–60 В, 0–100 В | Определяет область применения |
| Разрешение установки | 1–100 мВ | Точность настройки режимов |
| Погрешность установки | ±(0,05–0,5) % + 5–50 мВ | Достоверность эксперимента |
| Стабильность по нагрузке | 0,01–0,1 % + 2–10 мВ | Постоянство напряжения на нагрузке |
| Температурный коэффициент | 0,005–0,02 %/°C | Долговременная стабильность |
Выходное напряжение источника питания должно соответствовать требованиям безопасности. Согласно ГОСТ IEC 61010-1, для лабораторного оборудования класса защиты I или II устанавливаются предельные значения доступных напряжений. При работе с напряжениями выше 60 В постоянного тока необходимо учитывать требования к изоляции и защите оператора.
Выходной ток
Выходной ток лабораторного источника питания определяет максимальную силу тока, которую прибор способен отдавать в нагрузку при установленном напряжении. Диапазон выходного тока современных лабораторных источников питания простирается от единиц миллиампер до десятков и даже сотен ампер. Наиболее востребованы модели с током 0–3 А, 0–5 А, 0–10 А и 0–20 А.
Работа в режиме стабилизации тока (CC) принципиально важна при питании светодиодов, зарядке аккумуляторов, испытании источников тока и исследовании вольт-амперных характеристик полупроводниковых приборов. В этом режиме источник питания поддерживает заданный ток, автоматически снижая напряжение при увеличении сопротивления нагрузки.
Основные параметры, характеризующие выходной ток:
- максимальный ток в каждом диапазоне;
- разрешение установки тока;
- погрешность установки и измерения тока;
- стабильность тока при изменении напряжения на нагрузке;
- скорость перехода в режим ограничения тока.
Разрешение по току в качественных лабораторных источниках питания достигает 0,1–1 мА. Погрешность установки тока обычно составляет ±(0,1–0,5) % + 1–5 мА. Стабильность тока при изменении напряжения нагрузки (в режиме CC) для хороших приборов находится на уровне 0,05–0,2 % + 1–5 мА.
Важной характеристикой является поведение источника питания при коротком замыкании и при переходе из режима CV в режим CC. Современные лабораторные источники питания обеспечивают плавный переход без выбросов тока, что защищает нагрузку. Время срабатывания токовой защиты (перехода в режим ограничения) у большинства приборов не превышает единиц миллисекунд.
При выборе лабораторного источника питания по току необходимо учитывать не только максимальное значение, но и возможность длительной работы на полном токе. Некоторые модели допускают кратковременную перегрузку по току, однако для непрерывной работы следует ориентироваться на номинальный ток, указанный в технических характеристиках.
| Параметр | Типичные значения | Практическое значение |
|---|---|---|
| Диапазон тока | 0–3 А, 0–5 А, 0–10 А, 0–30 А | Соответствие потребляемому току нагрузки |
| Разрешение установки | 0,1–10 мА | Точность задания режима |
| Погрешность установки | ±(0,1–0,5) % + 1–10 мА | Достоверность измерений |
| Стабильность тока | 0,05–0,2 % + 1–5 мА | Постоянство тока через нагрузку |
| Время перехода CV→CC | 1–10 мс | Защита чувствительных схем |
Следует помнить, что при параллельном или последовательном включении нескольких лабораторных источников питания суммарный ток и напряжение увеличиваются, однако внутреннее сопротивление и пульсации также суммируются, что требует дополнительного анализа.
Мощность источника питания
Мощность источника питания — это произведение выходного напряжения на выходной ток. Она определяет энергетические возможности прибора и является одним из главных критериев выбора. Формула расчёта выходной мощности имеет вид:
\[ P = U \cdot I \]где \( P \) — мощность в ваттах, \( U \) — выходное напряжение в вольтах, \( I \) — выходной ток в амперах.
Лабораторные источники питания выпускаются с номинальной мощностью от единиц ватт до нескольких киловатт. Наиболее распространённые модели имеют мощность 30–60 Вт, 100–150 Вт, 300–600 Вт. Для мощных применений существуют лабораторные источники питания на 1–3 кВт и более.
Важной особенностью многих современных лабораторных источников питания является наличие режима постоянной мощности (CP — Constant Power) или автоматического ограничения мощности. В этом случае прибор не допускает превышения установленной мощности, автоматически снижая ток или напряжение. Это защищает как сам источник, так и нагрузку от тепловых перегрузок.
При выборе мощности необходимо учитывать не только максимальные значения напряжения и тока, но и их сочетание. Источник питания с параметрами 30 В / 5 А формально имеет мощность 150 Вт, однако на низких напряжениях (например, 5 В) он способен отдать только 25 Вт, если не предусмотрен режим расширенного тока. Существуют лабораторные источники питания с прямоугольной и с гиперболической (постоянной мощности) нагрузочной характеристикой.
Тепловой режим работы источника питания напрямую связан с отдаваемой мощностью. При длительной работе на максимальной мощности необходимо обеспечивать достаточную вентиляцию и соблюдать температурный диапазон окружающей среды, указанный производителем. Превышение допустимой температуры приводит к срабатыванию тепловой защиты и отключению выхода.
Для расчёта необходимой мощности лабораторного источника питания рекомендуется закладывать запас 20–30 % относительно максимальной потребляемой мощности нагрузки. Это обеспечивает стабильную работу, снижает нагрев и увеличивает срок службы прибора.
| Тип нагрузочной характеристики | Особенности | Рекомендуемое применение |
|---|---|---|
| Прямоугольная | Максимальный ток доступен во всём диапазоне напряжений | Питание устройств с переменным потреблением |
| Гиперболическая (CP) | Мощность постоянна, ток растёт при снижении напряжения | Зарядка аккумуляторов, мощные нагрузки |
| С ограничением мощности | Автоматическое снижение тока/напряжения | Защита нагрузки и самого источника |
Мощность источника питания также влияет на его массогабаритные характеристики и стоимость. Чем выше мощность, тем больше размеры радиаторов, трансформаторов или силовых преобразователей. При выборе лабораторного источника питания следует сопоставлять требуемую мощность с реальными задачами, избегая как недостатка, так и неоправданного избытка.
В многоканальных лабораторных источниках питания мощность может распределяться между каналами. В этом случае важно учитывать возможность независимого или совместного использования каналов и суммарную мощность прибора.
Пульсации выходного напряжения
Пульсации выходного напряжения — это остаточная переменная составляющая, присутствующая на выходе лабораторного источника питания даже в режиме стабилизации постоянного напряжения. Они возникают вследствие неполного сглаживания выпрямленного напряжения, работы импульсного преобразователя или коммутационных процессов в регулирующем элементе. Величина пульсаций напрямую влияет на качество питания чувствительных аналоговых и цифровых схем.
Пульсации характеризуются двумя основными параметрами:
- амплитудой «пик-пик» (peak-to-peak), обозначаемой как \( U_{\text{pp}} \);
- среднеквадратическим значением (RMS), обозначаемым как \( U_{\text{rms}} \).
Связь между ними для гармонического сигнала имеет вид:
\[ U_{\text{pp}} = 2\sqrt{2}\, U_{\text{rms}} \]В технических характеристиках лабораторных источников питания пульсации обычно указываются в милливольтах «пик-пик» или в процентах от выходного напряжения. Для линейных лабораторных источников питания типичные значения составляют 1–5 мВ \( _{\text{pp}} \). Для импульсных моделей пульсации выше и могут достигать 10–50 мВ \( _{\text{pp}} \) в зависимости от частоты преобразования и качества фильтрации.
Измерение пульсаций выполняется осциллографом с полосой пропускания не менее 20 МГц при подключении щупа непосредственно к выходным клеммам источника питания. Для корректного результата необходимо использовать режим переменного тока (AC coupling) и исключить влияние внешних наводок. Согласно требованиям ГОСТ 30804.4.17 и методикам измерения электромагнитной совместимости, при оценке пульсаций учитывается частотный диапазон до нескольких мегагерц.
Высокий уровень пульсаций приводит к следующим негативным последствиям:
- увеличению уровня шумов в усилителях и аналого-цифровых преобразователях;
- снижению отношения сигнал/шум в измерительных цепях;
- появлению паразитной модуляции в радиочастотных схемах;
- ложным срабатываниям цифровых устройств;
- дополнительному нагреву электролитических конденсаторов нагрузки.
Для снижения пульсаций применяют дополнительные внешние LC- или RC-фильтры, экранирование соединительных проводов и правильную разводку земли. При выборе лабораторного источника питания для прецизионных измерений следует ориентироваться на модели с заявленными пульсациями не более 2–3 мВ \( _{\text{pp}} \).
| Тип источника питания | Типичные пульсации \( U_{\text{pp}} \) | Рекомендуемое применение |
|---|---|---|
| Линейный | 1–5 мВ | Аналоговые схемы, прецизионные измерения |
| Импульсный | 10–50 мВ | Цифровые устройства, силовые нагрузки |
| Гибридный | 3–15 мВ | Универсальные лабораторные задачи |
Следует учитывать, что величина пульсаций зависит от тока нагрузки. При увеличении тока пульсации, как правило, возрастают. Поэтому в паспорте лабораторного источника питания пульсации указывают при номинальном или максимальном токе.
Внутреннее сопротивление источника питания
Внутреннее сопротивление источника питания — это параметр, характеризующий изменение выходного напряжения при изменении тока нагрузки. Оно определяет способность источника поддерживать заданное напряжение при переменной нагрузке. Чем меньше внутреннее сопротивление, тем выше качество стабилизации.
Внутреннее сопротивление \( R_{\text{i}} \) рассчитывается по формуле:
\[ R_{\text{i}} = \frac{\Delta U}{\Delta I} \]где \( \Delta U \) — изменение выходного напряжения, \( \Delta I \) — соответствующее изменение тока нагрузки.
Для идеального источника напряжения \( R_{\text{i}} = 0 \). В реальных лабораторных источниках питания внутреннее сопротивление составляет единицы или доли миллиома. Типичные значения для качественных приборов лежат в диапазоне 1–20 мОм.
Внутреннее сопротивление проявляется как падение напряжения на выходных клеммах при увеличении тока:
\[ U_{\text{нагр}} = U_{\text{уст}} - I \cdot R_{\text{i}} \]где \( U_{\text{нагр}} \) — напряжение на нагрузке, \( U_{\text{уст}} \) — установленное напряжение, \( I \) — ток нагрузки.
Низкое внутреннее сопротивление особенно важно при питании устройств с импульсным потреблением тока (микропроцессоры, передатчики, сервоприводы). Высокое \( R_{\text{i}} \) приводит к просадкам напряжения в моменты пикового потребления, что может вызвать сбои в работе цифровой техники или искажение сигналов.
На величину внутреннего сопротивления влияют:
- сопротивление силовых транзисторов или модулей;
- сопротивление соединительных проводов и контактных соединений;
- качество обратной связи системы стабилизации;
- наличие режима компенсации падения напряжения на проводах (sense).
Многие современные лабораторные источники питания имеют функцию удалённого контроля напряжения (remote sense). В этом случае провода обратной связи подключаются непосредственно к нагрузке, и система стабилизации компенсирует падение напряжения на силовых проводах. Эффективное внутреннее сопротивление при этом снижается до значений менее 1 мОм.
| Параметр | Типичные значения | Влияние на работу |
|---|---|---|
| Внутреннее сопротивление | 1–20 мОм | Стабильность напряжения при изменении тока |
| Сопротивление с учётом sense | < 1 мОм | Компенсация падения на проводах |
| Падение напряжения при 5 А | 5–100 мВ | Точность поддержания напряжения |
Измерение внутреннего сопротивления выполняется путём фиксации напряжения холостого хода и напряжения при известной нагрузке, после чего применяется приведённая выше формула. Для повышения точности используют несколько значений тока и строят зависимость \( U(I) \).
Высокое внутреннее сопротивление может быть следствием неисправности выходного каскада, деградации контактов или неправильного выбора сечения соединительных проводов. При работе с токами свыше 10 А рекомендуется использовать провода сечением не менее 2,5–4 мм² и надёжные разъёмы.
Взаимосвязь характеристик и практические рекомендации по выбору
Все рассмотренные характеристики лабораторного источника питания тесно связаны между собой. Выходное напряжение и ток определяют мощность. Мощность влияет на тепловой режим и, следовательно, на стабильность параметров. Внутреннее сопротивление и пульсации определяют качество напряжения на нагрузке. Нельзя выбирать прибор только по одному параметру — необходим комплексный подход.
При выборе лабораторного источника питания рекомендуется придерживаться следующей последовательности:
- определить максимальное напряжение и ток, требуемые нагрузкой, с запасом 20–30 %;
- рассчитать необходимую мощность и выбрать соответствующий класс прибора;
- оценить допустимый уровень пульсаций исходя из чувствительности схемы;
- проверить величину внутреннего сопротивления и наличие функции remote sense;
- учесть точность установки и стабильность параметров;
- принять во внимание наличие защит (от перегрузки, перегрева, обратной полярности);
- оценить удобство управления (интерфейс, программирование, память настроек).
Для питания аналоговых измерительных схем предпочтительны линейные лабораторные источники питания с минимальными пульсациями и низким внутренним сопротивлением. Для цифровых устройств и силовых нагрузок допустимы импульсные модели при условии достаточной фильтрации. При работе с аккумуляторами и светодиодами важен режим стабилизации тока и возможность ограничения мощности.
Многоканальные лабораторные источники питания позволяют одновременно питать несколько независимых цепей. При этом необходимо контролировать суммарную мощность и учитывать возможность гальванической развязки каналов. Последовательное и параллельное включение каналов расширяет диапазоны напряжения и тока, однако требует учёта суммирования пульсаций и внутреннего сопротивления.
Практические рекомендации по эксплуатации:
- использовать провода минимальной длины и достаточного сечения;
- подключать sense-провода при работе с большими токами;
- обеспечивать свободную циркуляцию воздуха вокруг прибора;
- не превышать номинальную мощность длительное время;
- регулярно проверять состояние выходных клемм и предохранителей.
Соблюдение этих правил позволяет максимально использовать возможности лабораторного источника питания и обеспечивает стабильную работу исследуемых устройств на протяжении длительного времени.
Заключение
Основные характеристики лабораторного источника питания — выходное напряжение, ток, мощность, пульсации и внутреннее сопротивление — определяют точность, стабильность и безопасность проведения лабораторных и производственных испытаний. Правильный учёт каждой из этих величин позволяет избежать ошибок при выборе оборудования и обеспечивает достоверность результатов измерений.
При подборе лабораторного источника питания необходимо комплексно оценивать все параметры, сопоставляя их с требованиями конкретной задачи. Современный рынок предлагает широкий спектр моделей различной мощности, точности и функциональности. Чтобы купить оптимальный вариант, следует ориентироваться не только на номинальные значения напряжения и тока, но и на качество стабилизации, уровень пульсаций и величину внутреннего сопротивления. Цена прибора при этом отражает его технические возможности и надёжность.
Грамотный подход к выбору лабораторного источника питания повышает эффективность работы инженера, снижает риск повреждения исследуемых устройств и обеспечивает стабильные результаты на протяжении всего срока эксплуатации оборудования.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
