Оглавление
- Что такое регулируемый лабораторный источник питания
- Преимущества регулируемых лабораторных источников питания
- Основные режимы работы и технические особенности
- Типичные задачи в сервисных лабораториях
- Типичные задачи в производственных лабораториях
- Критерии выбора регулируемого источника питания для лаборатории
- Заключение
1. Что такое регулируемый лабораторный источник питания
Регулируемый лабораторный источник питания представляет собой специализированное устройство, предназначенное для формирования стабилизированного напряжения и тока с возможностью их точной настройки в широком диапазоне. В отличие от обычных блоков питания, которые выдают фиксированные значения параметров, лабораторные модели позволяют оператору устанавливать выходное напряжение и ток с высокой дискретностью и поддерживать заданные величины с минимальными отклонениями даже при изменении нагрузки или сетевого напряжения.
Основное назначение таких источников — обеспечение питания электронных схем, узлов и готовых изделий в условиях, когда требуется воспроизводимость результатов измерений и испытаний. В сервисных и производственных лабораториях они применяются как эталонный источник энергии при диагностике, настройке, поверке и контроле параметров оборудования.

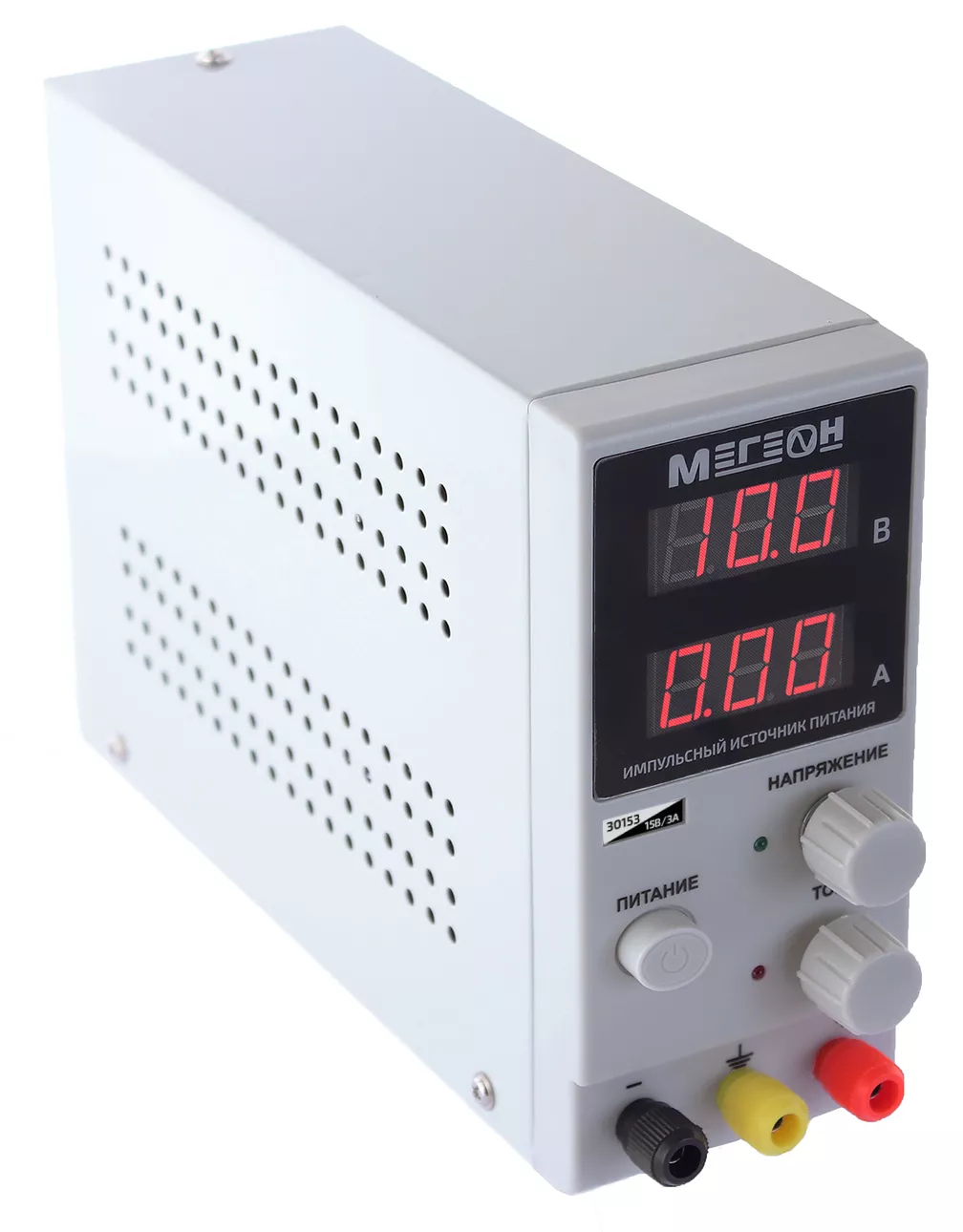

Конструктивно регулируемый лабораторный источник питания включает силовой преобразователь, систему стабилизации, измерительные цепи обратной связи и блок управления. Современные модели реализуют линейный или импульсный принцип преобразования. Линейные источники обеспечивают крайне низкий уровень пульсаций и шумов, что критично при работе с аналоговыми и высокоточными схемами. Импульсные источники отличаются более высоким КПД и меньшими габаритами при сопоставимой выходной мощности.

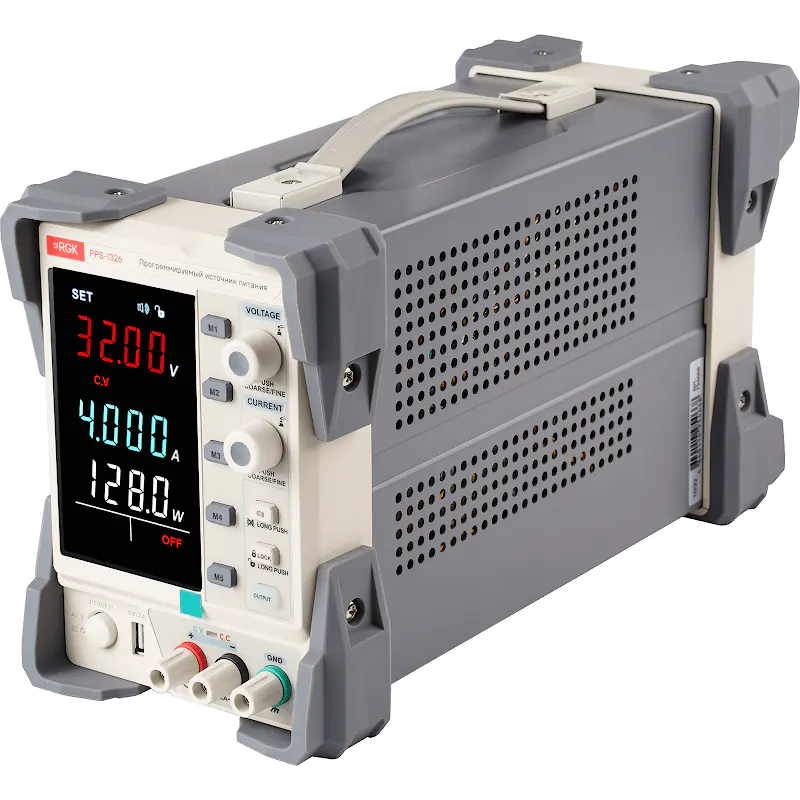

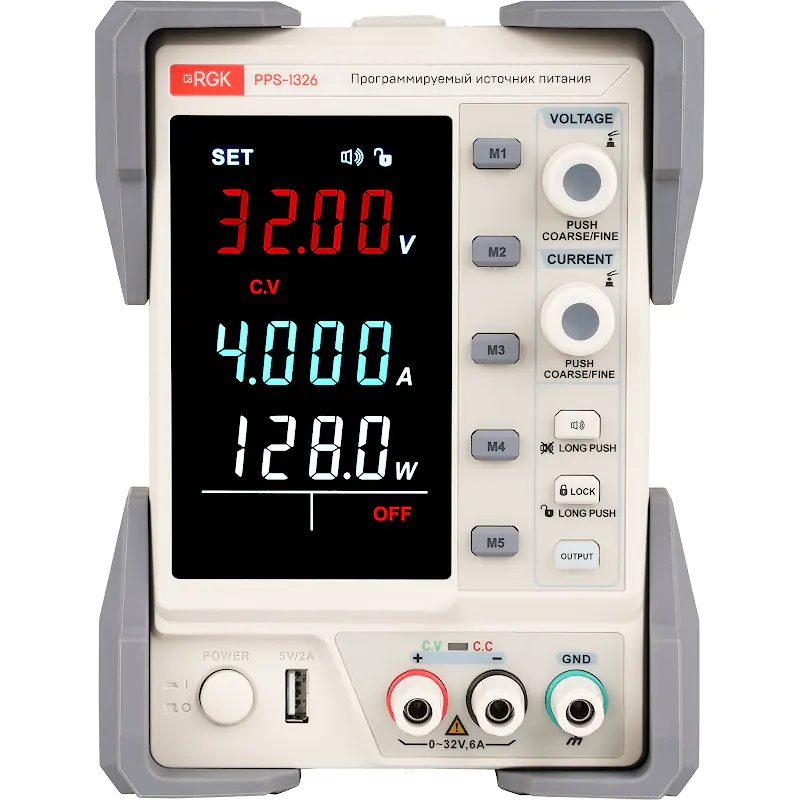

Важнейшей особенностью является возможность работы в двух основных режимах: стабилизации напряжения (CV — Constant Voltage) и стабилизации тока (CC — Constant Current). Переход между режимами происходит автоматически при достижении установленного предела тока или напряжения. Это позволяет безопасно питать нагрузки с неизвестным или изменяющимся сопротивлением без риска повреждения испытуемого объекта.
В соответствии с требованиями ГОСТ 19880-74 и рекомендациями IEC 61010-1 лабораторные источники питания должны обеспечивать гальваническую развязку выходных цепей от сети, защиту от перегрузки, короткого замыкания и перегрева, а также точность установки и измерения параметров не хуже указанных в технических условиях производителя.
Заказать источник питания RIGOL DP832A с тремя независимыми каналами можно для одновременной проверки нескольких блоков устройства.2. Преимущества регулируемых лабораторных источников питания
Главное преимущество регулируемых лабораторных источников питания заключается в сочетании высокой точности поддержания параметров с гибкостью настройки. Это позволяет решать широкий круг задач без замены оборудования и перекоммутации цепей.
Ключевые достоинства можно сформулировать следующим образом:
- Высокая стабильность выходного напряжения и тока. Коэффициент стабилизации по сети обычно составляет не менее \( 10^{-4} \), а по нагрузке — \( 10^{-3} \) и лучше. Это означает, что при изменении напряжения сети на 10 % выходное напряжение изменяется не более чем на 0,001 % от установленного значения.
- Малый уровень пульсаций и шумов. Для линейных моделей типичные значения составляют единицы милливольт (среднеквадратичное значение) в полосе частот до 20 МГц. Это особенно важно при питании малосигнальных усилителей, датчиков и прецизионных АЦП.
- Возможность независимой установки напряжения и тока. Оператор задаёт два предела: максимальное напряжение и максимальный ток. Источник автоматически выбирает режим работы, защищая нагрузку от превышения любого из параметров.
- Наличие встроенных измерительных приборов. Современные источники отображают фактические значения напряжения и тока с погрешностью, сопоставимой с лабораторными мультиметрами класса 0,05–0,1 %.
- Защитные функции. Обязательными являются защита от короткого замыкания, перегрузки по току, перегрева и (в большинстве моделей) защита от переполюсовки. Некоторые источники реализуют режим плавного нарастания напряжения (soft-start), исключающий броски тока при включении ёмкостной нагрузки.

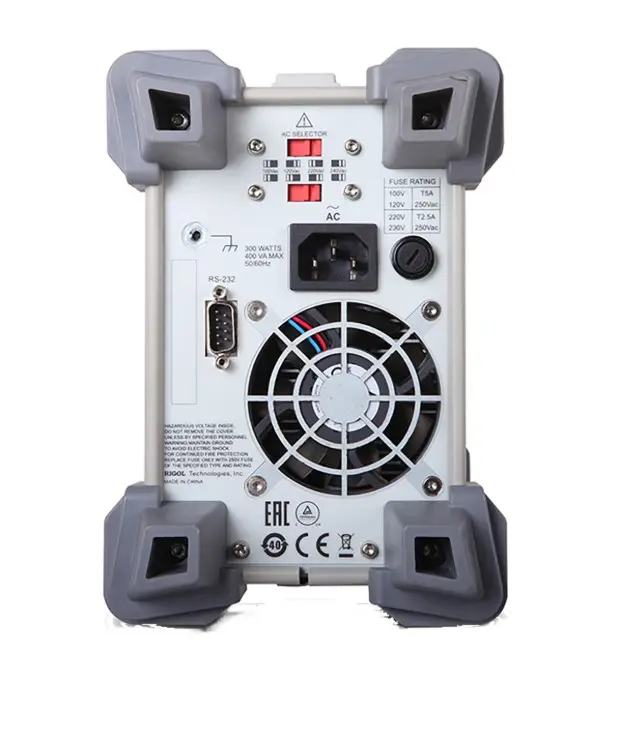

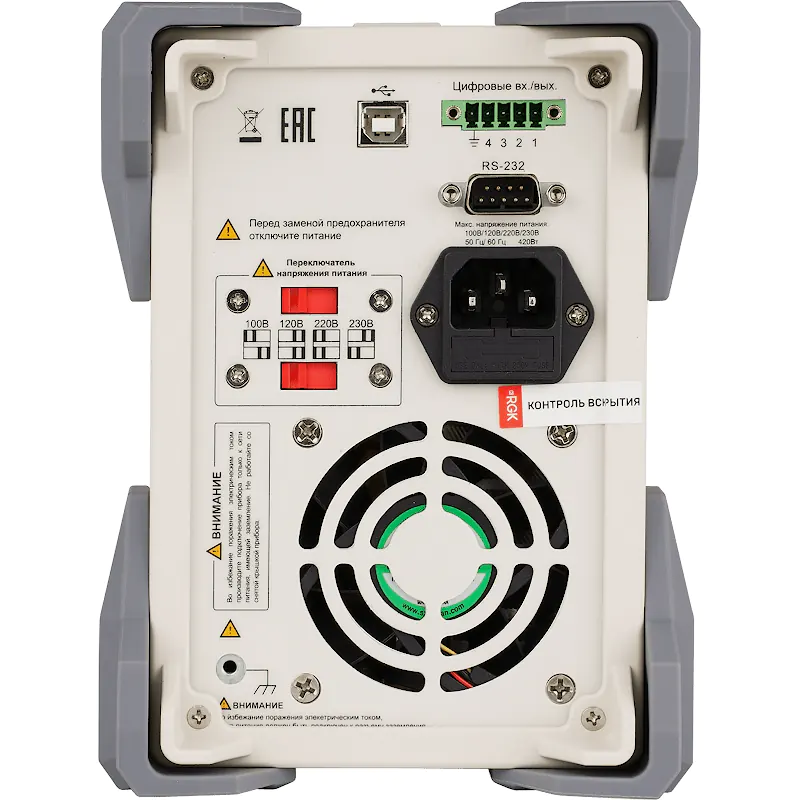

Дополнительным преимуществом является возможность дистанционного управления через интерфейсы USB, RS-232, LAN или GPIB. Это позволяет включать источник в автоматизированные измерительные комплексы и системы сбора данных, что существенно повышает производительность лаборатории.
С точки зрения метрологического обеспечения регулируемый лабораторный источник питания может выступать в роли рабочего эталона напряжения и тока при проведении поверки и калибровки средств измерений в соответствии с ГОСТ 8.009-84 и приказом Росстандарта № 2510.
| Параметр | Типичное значение для лабораторного источника | Значение для обычного блока питания |
|---|---|---|
| Точность установки напряжения | 0,01–0,05 % | 1–5 % |
| Пульсации (размах) | ≤ 2–5 мВ | 50–200 мВ |
| Коэффициент стабилизации по сети | ≥ 10 000 | 100–500 |
| Возможность ограничения тока | Есть, с точностью 0,1–0,5 % | Обычно отсутствует или грубая |
| Гальваническая развязка выхода | Обязательна | Часто отсутствует |
3. Основные режимы работы и технические особенности
Работа регулируемого лабораторного источника питания определяется двумя основными режимами: стабилизации напряжения и стабилизации тока. Понимание их особенностей необходимо для корректного применения прибора.
В режиме стабилизации напряжения (CV) выходное напряжение поддерживается постоянным, а ток определяется сопротивлением нагрузки по закону Ома:
\[ I = \frac{U_{\text{уст}}}{R_{\text{нагр}}} \]При этом ток не должен превышать установленный предел \( I_{\text{уст}} \). Если сопротивление нагрузки уменьшается и ток достигает \( I_{\text{уст}} \), источник автоматически переходит в режим стабилизации тока.
В режиме стабилизации тока (CC) выходной ток поддерживается постоянным, а напряжение на нагрузке определяется выражением:
\[ U = I_{\text{уст}} \cdot R_{\text{нагр}} \]Переход из одного режима в другой происходит без разрыва цепи и без бросков параметров. Это свойство особенно ценно при работе с нелинейными нагрузками, светодиодными матрицами, аккумуляторными батареями и устройствами с ёмкостным характером входной цепи.
Технические особенности современных лабораторных источников включают:
- Разрешающую способность установки напряжения до 1 мВ и тока до 0,1 мА (в зависимости от диапазона).
- Время установления выходного напряжения при скачкообразном изменении нагрузки обычно не превышает 50–100 мкс для линейных моделей.
- Возможность параллельного и последовательного соединения нескольких источников для увеличения тока или напряжения. При параллельном соединении требуется специальный режим master-slave, обеспечивающий равномерное распределение тока.
- Наличие функции измерения мощности \( P = U \cdot I \) и в ряде моделей — функции накопления энергии (ватт-часов).
Важным параметром является выходное сопротивление источника в режиме CV. Оно должно быть максимально малым (единицы миллиом), чтобы падение напряжения на соединительных проводах и переходных сопротивлениях контактов не вносило существенной погрешности. Многие источники имеют функцию компенсации падения напряжения на проводах (sense), при которой напряжение измеряется непосредственно на зажимах нагрузки.
Температурный коэффициент выходного напряжения для качественных лабораторных источников не превышает \( 50 \cdot 10^{-6} \) 1/°C. Это позволяет проводить длительные испытания без заметного ухода параметров.
4. Типичные задачи в сервисных лабораториях
В сервисных лабораториях регулируемый источник питания является одним из основных инструментов при диагностике и ремонте электронной аппаратуры. Его применение охватывает практически все этапы работы с неисправным оборудованием.
Первая типовая задача — проверка блоков питания и преобразователей напряжения. Сервисный инженер подключает лабораторный источник вместо штатного сетевого адаптера или аккумулятора и контролирует поведение схемы при номинальном, пониженном и повышенном напряжении питания. Это позволяет выявить отказы, проявляющиеся только при определённых условиях (например, срабатывание защиты при просадке напряжения или нестабильность генераторов при повышении питания).
Вторая задача — диагностика цепей с неизвестным потреблением тока. Установив ограничение тока на уровне, безопасном для испытуемой платы (обычно 100–500 мА для цифровых устройств), инженер постепенно повышает напряжение и наблюдает за потреблением. Резкий рост тока указывает на наличие короткого замыкания или пробоя элемента. Плавное увеличение тока при повышении напряжения характерно для исправной схемы.
Третья распространённая задача — питание отдельных узлов при поиске неисправности. Вместо того чтобы подавать напряжение на всю плату, инженер подключает источник только к интересующей цепи (например, к линии 3,3 В или 5 В). Это исключает влияние других неисправных узлов и позволяет локализовать дефект быстрее.
Четвёртая задача связана с проверкой и настройкой аналоговых схем. При ремонте измерительных приборов, усилителей, генераторов сигналов требуется источник с минимальным уровнем шумов. Лабораторный источник в режиме CV обеспечивает «чистый» потенциал, необходимый для корректной работы операционных усилителей и прецизионных резистивных делителей.
Пятая задача — тестирование аккумуляторных батарей и зарядных устройств. Источник в режиме CC используется для разряда батареи заданным током с контролем напряжения. По кривой разряда оценивают ёмкость и внутреннее сопротивление. В режиме CV/CC источник имитирует зарядное устройство и позволяет проверить работу схемы заряда без риска повреждения батареи.
Дополнительно регулируемый источник применяется при поверке и калибровке средств измерений. Он служит образцовой мерой напряжения и тока при проверке вольтметров, амперметров, мультиметров и осциллографов в соответствии с методиками, утверждёнными в установленном порядке. Точность современных лабораторных источников позволяет использовать их в качестве рабочих эталонов 2–3 разряда.
В практике сервисных центров часто возникает необходимость длительного прогона отремонтированного изделия под нагрузкой. Источник питания с функцией таймера и регистрации параметров позволяет проводить такие испытания в автоматическом режиме, фиксируя отклонения напряжения и тока.
5. Типичные задачи в производственных лабораториях
В производственных лабораториях регулируемый лабораторный источник питания используется на этапах входного контроля, настройки, приёмо-сдаточных испытаний и технологического прогона изделий. Требования к стабильности параметров здесь особенно высоки, поскольку результаты измерений напрямую влияют на качество выпускаемой продукции.
Первая группа задач связана с входным контролем комплектующих. Источник питания применяют для проверки стабилизаторов напряжения, DC-DC преобразователей, модулей питания и аккумуляторных сборок. На испытуемый модуль подают номинальное, минимальное и максимальное напряжение питания, одновременно контролируя выходные параметры и потребляемый ток. Отклонение характеристик за пределы, установленные техническими условиями, служит основанием для отбраковки партии.
Вторая группа задач — настройка и регулировка готовых изделий. При производстве измерительных приборов, источников сигналов, блоков управления и силовых преобразователей требуется точная установка рабочих точек. Регулируемый источник позволяет задать опорное напряжение с погрешностью единиц милливольт и одновременно ограничить ток на безопасном уровне. Это исключает повреждение изделия при ошибочной регулировке потенциометров или программных коэффициентов.
Третья типичная задача — проведение приёмо-сдаточных испытаний. Изделие подключают к лабораторному источнику и проверяют его функционирование во всём диапазоне питающих напряжений, указанном в технических условиях. Одновременно измеряют потребляемую мощность, оценивают тепловой режим и проверяют срабатывание встроенных защит. Для изделий с несколькими цепями питания используют либо многоканальные источники, либо параллельное соединение нескольких одноканальных приборов.
Четвёртая задача — технологический прогон (burn-in). Готовые изделия длительное время работают под нагрузкой при номинальном или повышенном напряжении питания. Цель — выявить скрытые дефекты пайки, электролитических конденсаторов и полупроводниковых приборов. Современные лабораторные источники с функцией регистрации параметров позволяют автоматически фиксировать отклонения тока потребления и напряжения, формируя протокол испытаний без постоянного присутствия оператора.
Пятая задача возникает при испытаниях на электромагнитную совместимость и устойчивость к изменениям питающей сети. Источник питания имитирует провалы, выбросы и отклонения напряжения сети в соответствии с ГОСТ 30804.4.11 и IEC 61000-4-11. Плавная регулировка и быстрый отклик позволяют воспроизводить требуемые профили напряжения с высокой повторяемостью.
| Задача | Режим работы источника | Ключевые требования |
|---|---|---|
| Входной контроль модулей питания | CV / CC | Точность установки ≤ 0,05 %, низкие пульсации |
| Настройка аналоговых узлов | CV | Разрешение 1 мВ, шум ≤ 2 мВ |
| Приёмо-сдаточные испытания | CV с ограничением тока | Быстрый отклик, защита от КЗ |
| Технологический прогон | CV, длительный режим | Стабильность во времени, регистрация данных |
| Испытания на устойчивость к изменениям сети | CV с программным изменением U | Скорость изменения напряжения, точность профиля |
В производственных условиях особое значение приобретает возможность удалённого управления источником. Интеграция в автоматизированную испытательную систему через интерфейсы USB, LAN или GPIB позволяет синхронизировать подачу питания с другими средствами измерений и существенно сократить время цикла контроля.
6. Критерии выбора регулируемого источника питания для лаборатории
Правильный выбор регулируемого лабораторного источника питания определяется совокупностью технических требований, связанных с конкретными задачами лаборатории. Ошибки на этапе подбора приводят либо к недостаточной точности измерений, либо к неоправданным затратам.
Первый критерий — диапазон выходного напряжения и тока. Необходимо, чтобы максимальные значения перекрывали потребности всех испытуемых объектов с запасом 20–30 %. Для большинства сервисных и производственных лабораторий достаточно источников с напряжением до 30–60 В и током до 3–10 А. При работе с силовыми устройствами требуются модели на 100–150 В и токи 20 А и выше.
Второй критерий — точность установки и измерения параметров. Для задач поверки и настройки прецизионной аппаратуры необходима погрешность не хуже 0,02–0,05 %. Для общего применения достаточно 0,1 %. Важно учитывать не только основную погрешность, но и температурный коэффициент, а также стабильность параметров во времени.
Третий критерий — уровень пульсаций и шумов. При работе с аналоговыми схемами, датчиками и малосигнальными усилителями допустимый уровень пульсаций не должен превышать 2–5 мВ (среднеквадратичное значение). Для цифровых устройств требования менее жёсткие, однако чрезмерные пульсации могут приводить к сбоям логики и ложным срабатываниям.
Четвёртый критерий — наличие и качество защитных функций. Обязательными являются защита от короткого замыкания, перегрузки по току и перегрева. Желательны защита от переполюсовки, режим плавного пуска и возможность установки предела мощности. Наличие функции компенсации падения напряжения на соединительных проводах существенно повышает точность при работе с удалённой нагрузкой.
Пятый критерий — интерфейсы управления и возможность автоматизации. Для лабораторий, выполняющих большой объём однотипных испытаний, наличие USB, LAN или GPIB является практически обязательным. Программное обеспечение должно позволять создавать последовательности изменения напряжения и тока, а также регистрировать результаты измерений.
- Диапазон напряжения и тока должен перекрывать все типовые задачи лаборатории с запасом.
- Точность и стабильность параметров определяют возможность использования источника в качестве рабочего эталона.
- Уровень пульсаций критичен для аналоговых и высокоточных измерений.
- Защитные функции обеспечивают сохранность как источника, так и испытуемого оборудования.
- Интерфейсы дистанционного управления повышают производительность и воспроизводимость результатов.
Дополнительно учитывают габариты, способ охлаждения (естественное или принудительное), уровень акустического шума и возможность параллельного или последовательного включения нескольких источников. Для мобильных сервисных лабораторий важны масса и наличие ручки для переноски.
При выборе следует ориентироваться на документы, регламентирующие требования к источникам питания лабораторного назначения, в частности на ГОСТ IEC 61010-1 и ГОСТ 19880-74, а также на методики поверки, утверждённые в установленном порядке.
7. Заключение
Регулируемый лабораторный источник питания является универсальным инструментом, без которого невозможно обеспечить требуемую точность и воспроизводимость результатов в сервисных и производственных лабораториях. Его преимущества — высокая стабильность параметров, малый уровень пульсаций, наличие режимов стабилизации напряжения и тока, развитые защитные функции и возможность автоматизации — делают его незаменимым при диагностике, настройке, входном контроле и приёмо-сдаточных испытаниях.
Типичные задачи, решаемые с помощью таких источников, охватывают весь цикл работы с электронной аппаратурой: от поиска неисправностей и локализации дефектов до длительного технологического прогона готовых изделий. Правильный выбор модели по диапазону параметров, точности, уровню шумов и наличию интерфейсов позволяет максимально эффективно использовать прибор и снизить риск повреждения испытуемого оборудования.
Для оснащения сервисной или производственной лаборатории целесообразно купить регулируемый лабораторный источник питания, характеристики которого соответствуют выполняемым задачам. Актуальная цена моделей различной мощности и точности позволяет подобрать оптимальный вариант как для небольших сервисных центров, так и для крупных производственных подразделений, обеспечивая стабильную работу измерительного комплекса на протяжении длительного срока.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
