1. Введение в схемы лабораторных источников питания
Лабораторные источники питания играют ключевую роль в процессе разработки, отладки и испытаний силовой электроники. Они обеспечивают стабильное, регулируемое питание для тестирования DC/DC-преобразователей, инверторов, выпрямителей и других устройств, где требуется точное воспроизведение рабочих режимов. В отличие от промышленных источников, лабораторные схемы ориентированы на гибкость: возможность быстрой смены параметров, работу в режимах стабилизации напряжения (CV) и тока (CC), а также минимальный уровень пульсаций и шума.
Это особенно важно при испытаниях силовой электроники, поскольку нестабильность питания может исказить результаты измерений КПД, тепловых режимов и электромагнитной совместимости. Согласно требованиям ГОСТ 13109-97 и IEC 61000-3-2, качество выходного напряжения и тока должно соответствовать нормам по уровню гармоник и пульсаций, что делает лабораторные источники незаменимым инструментом для инженеров и исследователей.
2. Основные типы схем лабораторных источников питания
Лабораторные источники питания делятся на два основных класса по принципу стабилизации: линейные и импульсные. Каждый тип обладает уникальными схемотехническими решениями, определяющими область применения.
Линейные схемы характеризуются непрерывным режимом работы регулирующего элемента, что обеспечивает крайне низкий уровень пульсаций (обычно менее 1 мВ). Импульсные схемы используют широтно-импульсную модуляцию (ШИМ) и работают в ключевом режиме, что позволяет достигать высокого КПД (до 95 %) и малых габаритов, но требует дополнительных мер по подавлению помех.
Выбор типа схемы зависит от задач тестирования: линейные предпочтительны для прецизионных измерений на низких мощностях, импульсные — для имитации реальных условий эксплуатации мощных преобразователей.
3. Линейные схемы лабораторных ИП
Линейные схемы основаны на принципе последовательного или параллельного регулирования. Регулирующий элемент (транзистор или операционный усилитель) работает в линейном режиме, рассеивая избыточную мощность в виде тепла.
Принцип работы. Основой является операционный усилитель, сравнивающий выходное напряжение с опорным. Уравнение стабилизации имеет вид:
\[ U_{\text{выход}} = U_{\text{оп}} \left(1 + \frac{R_2}{R_1}\right) \]
где \( U_{\text{оп}} \) — напряжение опорного источника, а \( R_1 \), \( R_2 \) — резисторы обратной связи.
Типовая схема линейного стабилизатора на дискретных элементах включает:
- Источник опорного напряжения (стабилитрон или прецизионный ИС);
- Усилитель ошибки;
- Мощный проходной транзистор;
- Защитные цепи по току и напряжению.
Преимущества для лабораторного применения:
- Пульсации на уровне 0,1–0,5 мВ;
- Быстрое время отклика (менее 10 мкс);
- Простота реализации режимов CV/CC с автоматическим переключением.
Недостаток — низкий КПД при большом перепаде входного и выходного напряжения, что ограничивает использование на мощностях выше 100–200 Вт без дополнительного охлаждения.
4. Импульсные схемы лабораторных ИП
Импульсные схемы доминируют в современных лабораторных источниках благодаря высокой эффективности и возможности работы с широким диапазоном входных напряжений. Основой является ШИМ-контроллер, управляющий ключевым элементом (MOSFET или IGBT).
Основные топологии:
4.1. Понижающий преобразователь (buck)
Схема позволяет получать выходное напряжение ниже входного:
\[ U_{\text{выход}} = U_{\text{вх}} \cdot D \]
где \( D \) — коэффициент заполнения импульса (0 < D < 1). Индуктивность и конденсатор фильтра обеспечивают сглаживание. Подходит для тестирования понижающих DC/DC-преобразователей.
4.2. Повышающий преобразователь (boost)
\[ U_{\text{выход}} = \frac{U_{\text{вх}}}{1 - D} \]
Используется при необходимости имитации повышенного напряжения в испытаниях инверторов и повышающих преобразователей.
4.3. Инвертирующий преобразователь (buck-boost)
\[ U_{\text{выход}} = -U_{\text{вх}} \cdot \frac{D}{1 - D} \]
Позволяет получать отрицательное напряжение без дополнительного трансформатора.
4.4. Преобразователи с трансформаторной развязкой
Обратноходовой (flyback) — простейшая гальванически развязанная топология, идеальна для многоканальных лабораторных источников. Прямоходовой (forward) — применяется при мощностях свыше 100 Вт.
Дополнительно используются мостовые схемы (full-bridge) для высокомощных испытаний. Синхронное выпрямление на MOSFET снижает потери и улучшает КПД.
Управление по напряжению или по току (current-mode control) обеспечивает высокую стабильность и защиту от перегрузок.
5. Особенности схем при тестировании силовой электроники и преобразователей
При тестировании силовой электроники схемы лабораторных источников должны удовлетворять специфическим требованиям:
- Режимы CV/CC с автопереключением. При достижении заданного тока источник автоматически переходит в стабилизацию тока, что предотвращает повреждение испытуемого устройства.
- Низкий уровень пульсаций и шума. Согласно ГОСТ Р 51317.3.2-2006, пульсации не должны превышать 0,5 % от номинала. Для этого применяют LC-фильтры и активные демпферы.
- Многоканальность и комбинированные режимы. Последовательное включение каналов позволяет получать высокие напряжения, параллельное — большие токи.
- Программируемость и дистанционное управление. Цифровые интерфейсы дают возможность автоматизировать испытания по заданным профилям (ступенчатое изменение напряжения, импульсные нагрузки).
- Защиты. OVP (защита от перенапряжения), OCP (от перегрузки по току), OTP (от перегрева) обязательны для безопасной работы с мощными преобразователями.
Особое внимание уделяется времени удержания выходного напряжения при кратковременных провалах сети и компенсации по току для точного моделирования реальных нагрузок.
6. Практические примеры схем и рекомендации по применению
Пример 1. Линейная схема для прецизионных испытаний. Простой стабилизатор на операционном усилителе с проходным транзистором. Расчёт сопротивлений обратной связи:
\[ R_2 = R_1 \left( \frac{U_{\text{выход}}}{U_{\text{оп}}} - 1 \right) \]
Рекомендуется для тестирования маломощных DC/DC-преобразователей, где критичен уровень шума.
Пример 2. Импульсный buck-преобразователь с ШИМ. Контроллер формирует импульсы с частотой 50–500 кГц. Выбор индуктивности:
\[ L = \frac{(U_{\text{вх}} - U_{\text{выход}}) \cdot D}{ \Delta I \cdot f } \]
где \( \Delta I \) — пульсации тока, \( f \) — частота. Идеально для имитации питания мощных инверторов.
Пример 3. Комбинированная схема с гальванической развязкой. Обратноходовой преобразователь с несколькими вторичными обмотками позволяет одновременно питать несколько каналов с независимой регулировкой.
Рекомендации по применению:
- При тестировании преобразователей всегда начинайте с минимального напряжения и тока, постепенно увеличивая нагрузку.
- Используйте осциллограф для контроля пульсаций и переходных процессов.
- Для длительных испытаний обеспечьте принудительное охлаждение и мониторинг температуры.
- Регулярно проверяйте точность калибровки по нормативным документам.
Выбор схемы лабораторного источника питания напрямую влияет на достоверность результатов испытаний. Качественный прибор с продуманной схемотехникой позволяет существенно ускорить разработку и повысить надёжность силовой электроники.

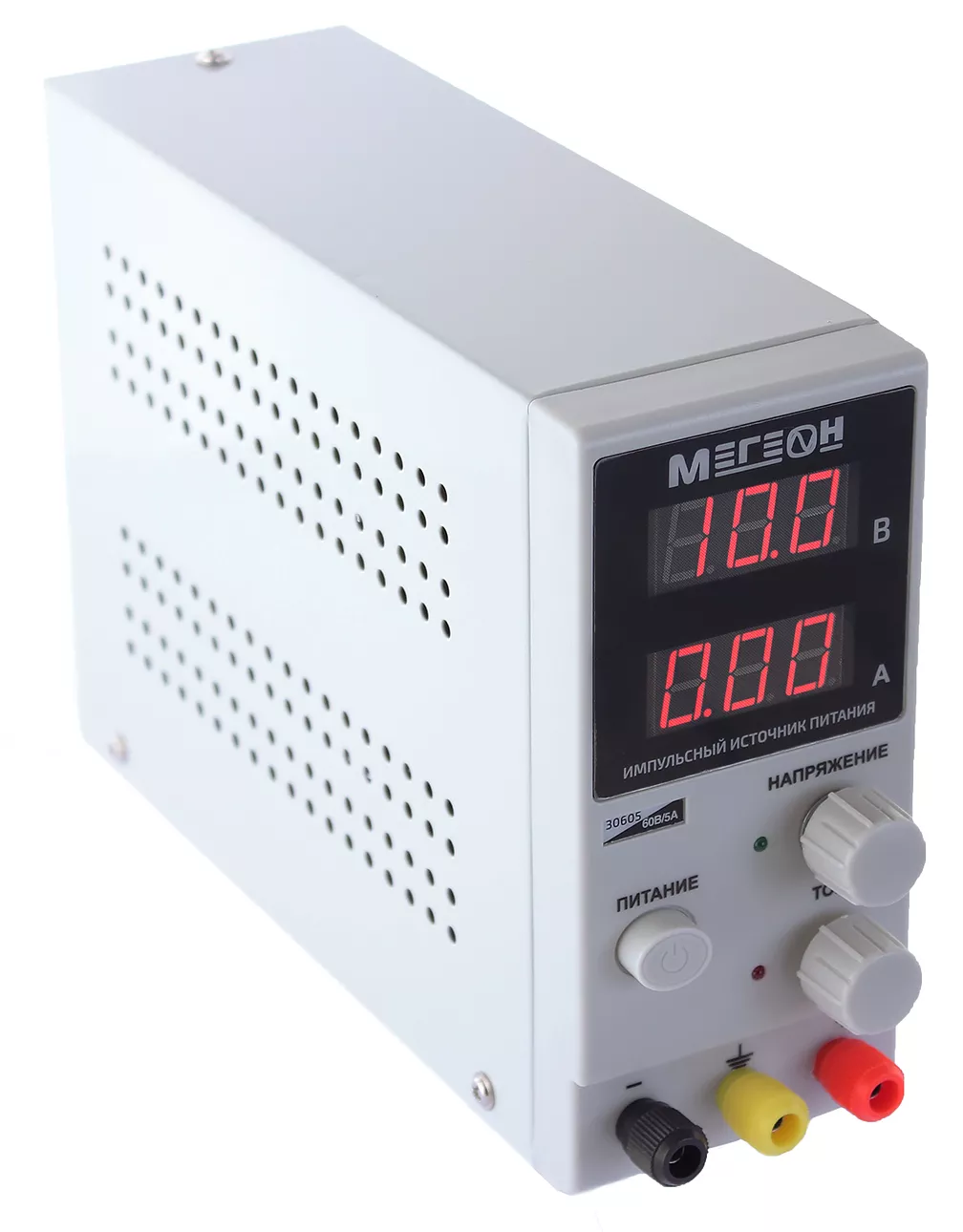

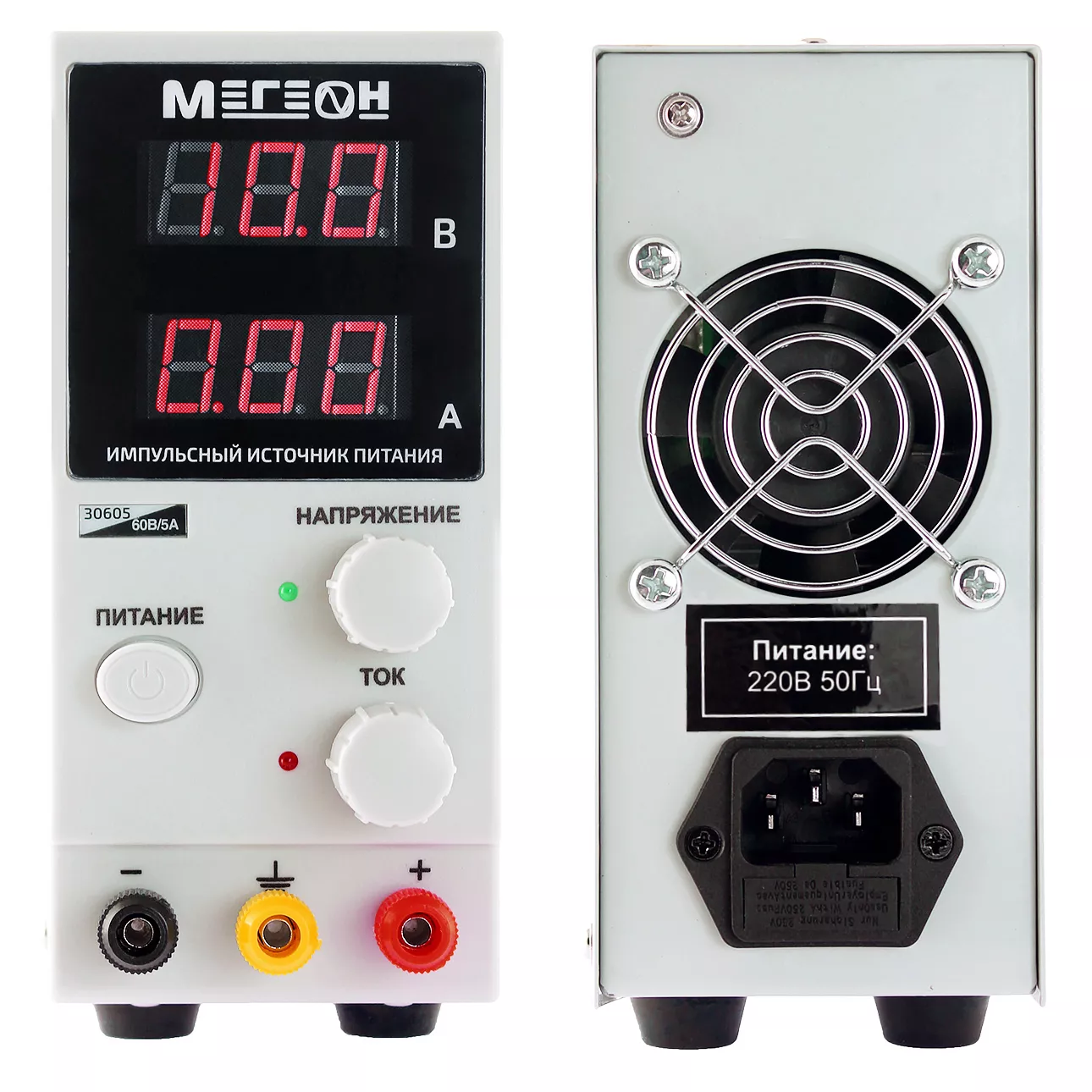

Для эффективного решения задач тестирования преобразователей и силовой электроники рекомендуется купить лабораторный источник питания по выгодной цене, который обеспечит необходимую стабильность, защиту и гибкость настроек.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
