Оглавление
- Введение
- Что такое дифференциальный манометр
- Принцип работы дифференциального манометра
- Чем отличается дифференциальный манометр от обычного манометра
- Для чего нужен дифференциальный манометр
- Основные виды дифференциальных манометров
- Цифровой дифференциальный манометр: особенности и преимущества
- Применение дифференциального манометра в различных отраслях
- Измерение перепада давления на практике
- Как правильно выбрать дифференциальный манометр
- Нормативные документы, регламентирующие применение
- Типичные ошибки при эксплуатации и рекомендации по обслуживанию
- Заключение
1. Введение
В современных системах контроля технологических процессов измерение давления занимает одно из центральных мест. Однако далеко не всегда достаточно знать абсолютное или избыточное давление в одной точке. Во многих случаях критически важным параметром становится именно разность давлений между двумя точками системы. Именно для решения этой задачи предназначен дифференциальный манометр — прибор, позволяющий с высокой точностью определять перепад давления.
Дифференциальный манометр (манометр дифференциального давления) нашёл широкое применение в системах вентиляции и кондиционирования, теплоснабжении, газоснабжении, химической и нефтехимической промышленности, а также при контроле состояния фильтров и измерении расхода сред методом переменного перепада давления. Без него невозможно обеспечить безопасную и экономичную работу множества технологических установок.
В данной статье подробно рассмотрены устройство и принцип работы дифференциального манометра, его основные виды, области применения, особенности цифровых моделей, а также вопросы выбора и эксплуатации. Материал носит справочный характер и предназначен для специалистов, занимающихся проектированием, монтажом и обслуживанием систем, в которых требуется измерение перепада давления.
Если нужна компактная и точная модель, обязательно приобретите дифференциальный манометр Testo 512-1.
2. Что такое дифференциальный манометр
Дифференциальный манометр — это средство измерений, предназначенное для определения разности давлений двух сред (или одной среды в двух точках). В отличие от обычного манометра, который измеряет давление относительно атмосферы или абсолютного нуля, дифференциальный манометр имеет два входных канала: «плюс» (высокое давление) и «минус» (низкое давление). Показания прибора соответствуют величине:
\[ \Delta P = P_{+} - P_{-} \]где \( P_{+} \) — давление, подаваемое на «плюсовой» штуцер, \( P_{-} \) — давление на «минусовом» штуцере.
Прибор может работать как с газообразными, так и с жидкими средами, в том числе агрессивными (при соответствующем исполнении чувствительного элемента и материалов корпуса). Диапазоны измерений современных дифференциальных манометров охватывают значения от долей паскаля (для систем вентиляции и чистых помещений) до десятков мегапаскалей (для высоконапорных технологических линий).
По функциональному назначению дифференциальные манометры подразделяют на:
- дифманометры-перепадомеры — для измерения собственно перепада давления;
- дифманометры-расходомеры — для определения расхода по перепаду давления на сужающем устройстве;
- дифманометры-уровнемеры — для измерения уровня жидкости по гидростатическому давлению столба.
В практике чаще всего используют обобщённое название «дифференциальный манометр» или «манометр дифференциального давления».
3. Принцип работы дифференциального манометра
Принцип действия большинства дифференциальных манометров основан на деформации чувствительного элемента под действием разности давлений. Чувствительным элементом могут служить мембрана, мембранная коробка, сильфон, поршень или жидкостный столб.
Рассмотрим работу мембранного дифференциального манометра — одного из наиболее распространённых типов. Две измерительные камеры разделены упругой мембраной (или мембранной коробкой). Давление \( P_{+} \) подаётся в одну камеру, \( P_{-} \) — в другую. Под действием разности давлений мембрана прогибается в сторону меньшего давления. Величина перемещения центра мембраны пропорциональна \(\Delta P\). Это перемещение через передаточный механизм преобразуется в угол поворота стрелки (в механических приборах) или в электрический сигнал (в электронных и цифровых моделях).
В сильфонных дифференциальных манометрах используются два сильфона, заполненные жидкостью. Перепад давления вызывает сжатие одного сильфона и растяжение другого. Перемещение жёсткого центра передаётся на стрелочный механизм.
В жидкостных (U-образных или чашечных) дифференциальных манометрах измеряется разность уровней рабочей жидкости (ртуть, вода, спирт, трансформаторное масло). Высота столба \( h \) связана с перепадом давления соотношением:
\[ \Delta P = \rho g h \]где \( \rho \) — плотность рабочей жидкости, \( g \) — ускорение свободного падения.
В цифровых дифференциальных манометрах чувствительным элементом обычно служит пьезорезистивный или ёмкостный датчик. Деформация кремниевой мембраны приводит к изменению сопротивления тензорезисторов, включённых в мост Уитстона. Полученный сигнал усиливается, оцифровывается и обрабатывается микропроцессором.
Важной особенностью любого дифференциального манометра является способность выдерживать статическое (линейное) давление — давление, одинаково действующее на оба входа. Это давление может многократно превышать измеряемый перепад. Поэтому при выборе прибора обязательно учитывают максимальное рабочее статическое давление.
4. Чем отличается дифференциальный манометр от обычного манометра
Основные отличия дифференциального манометра от манометра избыточного или абсолютного давления сводятся к следующим пунктам:
| Параметр | Обычный манометр | Дифференциальный манометр |
|---|---|---|
| Число входных каналов | Один | Два («плюс» и «минус») |
| Измеряемая величина | Избыточное, абсолютное или вакуумметрическое давление | Разность двух давлений |
| Чувствительный элемент | Трубка Бурдона, мембрана, сильфон | Мембрана, двойной сильфон, поршень, жидкостный столб |
| Учёт статического давления | Не требуется | Обязателен |
| Типичные диапазоны | От −0,1 до 100 МПа и выше | От 10 Па до 6,3 МПа (типовые ряды по ГОСТ 18140-84) |
| Основное применение | Контроль давления в сосудах и трубопроводах | Перепад на фильтрах, расход, уровень, разность давлений в контурах |
Обычный манометр нельзя использовать для измерения перепада давления, подключив его параллельно к двум точкам: он будет показывать только давление относительно атмосферы. Для корректного измерения \(\Delta P\) необходим именно дифференциальный прибор.
Ещё одно важное отличие — конструкция корпуса и уплотнений. Дифференциальный манометр должен обеспечивать герметичность обеих камер и устойчивость к односторонней перегрузке (когда давление подаётся только на один штуцер). Современные приборы выдерживают одностороннюю перегрузку до 1,5–2-кратного значения верхнего предела измерений.
5. Для чего нужен дифференциальный манометр
Основное назначение дифференциального манометра — измерение перепада давления. На практике это позволяет решать широкий круг задач:
- Контроль состояния фильтров. По мере загрязнения фильтра растёт гидравлическое (или аэродинамическое) сопротивление. Измеряя перепад давления до и после фильтра, можно своевременно определить момент его замены или очистки. Это критично для систем вентиляции, компрессорных станций, систем водоподготовки и газоочистки.
- Измерение расхода методом переменного перепада давления. При установке в трубопроводе сужающего устройства (диафрагмы, сопла, трубы Вентури) возникает перепад давления, пропорциональный квадрату расхода. Дифференциальный манометр, подключённый к отборам давления до и после сужающего устройства, позволяет определить расход по известной зависимости.
- Измерение уровня жидкости. В закрытых резервуарах уровень можно определять по гидростатическому давлению столба жидкости. Для этого один штуцер дифференциального манометра подключают к нижней точке резервуара, второй — к газовой подушке (или оставляют открытым в атмосферу при открытых ёмкостях).
- Контроль работы вентиляторов и насосов. По перепаду давления на нагнетателе или всасывании можно судить об их производительности и состоянии.
- Поддержание заданного перепада давления в системах отопления и холодоснабжения. Регуляторы перепада давления работают в паре с дифференциальными манометрами или датчиками.
- Контроль герметичности и перепада давления в чистых помещениях. В фармацевтике, микроэлектронике и медицине требуется поддерживать определённый подпор или разрежение.
- Диагностика гидравлических и пневматических систем. Измерение потерь давления на отдельных участках трубопроводов, арматуре, теплообменниках.
Таким образом, дифференциальный манометр является универсальным инструментом technологического контроля, без которого невозможно обеспечить энергоэффективность, безопасность и качество многих процессов.
6. Основные виды дифференциальных манометров
Классификация дифференциальных манометров проводится по нескольким признакам: типу чувствительного элемента, принципу преобразования, наличию выходного сигнала и условиям эксплуатации.
6.1. По типу чувствительного элемента
- Мембранные. Наиболее распространённый тип. Используют плоскую или гофрированную мембрану, а также мембранные коробки. Хорошо подходят для измерения малых и средних перепадов (от единиц паскалей до сотен килопаскалей). Устойчивы к перегрузкам.
- Сильфонные. Применяют один или два сильфона. Обеспечивают высокую чувствительность и линейность характеристики. Часто используются в показывающих приборах с круговой шкалой.
- Поршневые. Чувствительным элементом служит поршень, перемещающийся в цилиндре против усилия пружины. Подходят для относительно больших перепадов и высоких статических давлений. Могут иметь жидкостное демпфирование.
- Жидкостные. U-образные, чашечные (однотрубные), поплавковые и колокольные. Отличаются высокой точностью, но имеют ограничения по диапазону, ориентации в пространстве и требуют заполнения рабочей жидкостью. В промышленных условиях применяются реже, чем механические и электронные.
6.2. По способу отображения информации
- Показывающие (стрелочные) — с круговой или секторной шкалой.
- Самопишущие — с регистрацией показаний на диаграммной ленте или диске.
- Цифровые — с жидкокристаллическим или светодиодным индикатором.
- С унифицированным выходным сигналом (4–20 мА, 0–10 В, HART, Profibus и др.) — для работы в системах автоматизации.
6.3. По условиям эксплуатации
- Общепромышленные.
- Взрывозащищённые (Ex-исполнение).
- Коррозионностойкие (для агрессивных сред).
- Для кислорода, аммиака, пищевых производств (специальные исполнения по материалам и очистке).
- Для низких температур (арктическое исполнение).
Выбор конкретного вида определяется диапазоном измерений, требуемой точностью, свойствами измеряемой среды, величиной статического давления и условиями окружающей среды.

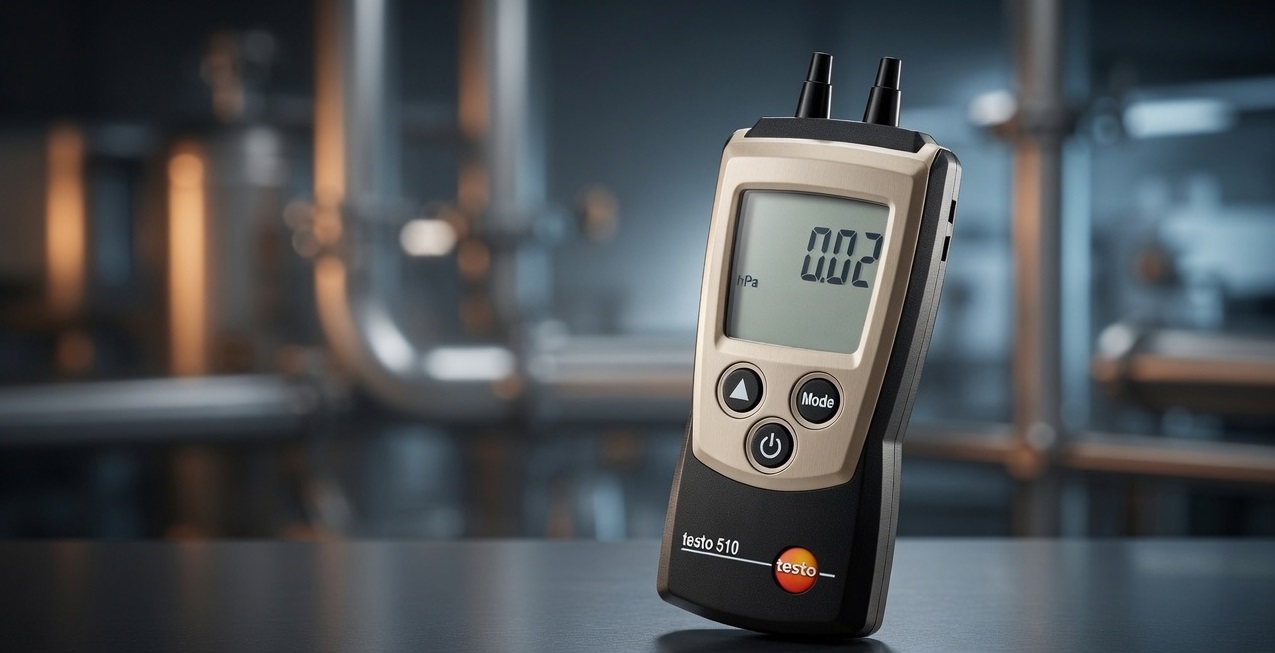

7. Цифровой дифференциальный манометр: особенности и преимущества
Цифровой дифференциальный манометр представляет собой современную версию классического прибора, в которой механический чувствительный элемент сочетается с электронной схемой обработки сигнала. Такие приборы получили широкое распространение благодаря удобству работы, высокой точности и дополнительным функциям.
Основные преимущества цифровых моделей:
- Высокая разрешающая способность и точность. Класс точности современных цифровых дифференциальных манометров достигает 0,1–0,5 % от диапазона, что существенно выше, чем у большинства стрелочных приборов (1,0–2,5 %).
- Возможность измерения очень малых перепадов. Диапазоны от 0…25 Па и даже ниже позволяют контролировать состояние тонких фильтров и перепады в чистых помещениях.
- Дополнительные функции. Удержание показаний (Hold), фиксация минимальных и максимальных значений, усреднение, автоматическая установка нуля, температурная компенсация, расчёт скорости и объёмного расхода воздуха при работе с трубкой Пито.
- Удобство считывания. Крупный дисплей с подсветкой, возможность выбора единиц измерения (Па, кПа, мбар, мм вод. ст., дюймы вод. ст. и др.).
- Интерфейсы связи. USB, Bluetooth, Wi-Fi — для передачи данных на компьютер или мобильное устройство, ведения электронного журнала измерений.
- Компактность и автономность. Портативные модели работают от батареек или аккумуляторов и легко переносятся с объекта на объект.
Типичные области применения цифровых дифференциальных манометров:
- наладка и проверка систем вентиляции и кондиционирования;
- контроль перепада давления на воздушных и газовых фильтрах;
- аэродинамические испытания;
- измерение скорости и расхода воздуха в воздуховодах;
- проверка подпора в системах дымоудаления и противодымной защиты;
- лабораторные и исследовательские работы.
При выборе цифрового дифференциального манометра следует обращать внимание на диапазон измерений, класс точности, наличие функции расчёта расхода, степень защиты корпуса (IP), возможность работы с агрессивными газами и наличие поверки.
Цифровые приборы не заменяют полностью механические дифференциальные манометры в промышленных стационарных установках, особенно при высоких статических давлениях и агрессивных средах. Однако в задачах периодического контроля, наладки и диагностики они стали практически незаменимыми.
8. Применение дифференциального манометра в различных отраслях
Дифференциальный манометр используется практически во всех отраслях, где требуется контроль перепада давления. Ниже рассмотрены наиболее характерные области применения.
8.1. Системы вентиляции, кондиционирования и отопления (ОВК)
В системах ОВК дифференциальный манометр решает несколько ключевых задач:
- контроль загрязнения воздушных фильтров (грубой, тонкой и абсолютной очистки);
- измерение перепада давления на теплообменниках, калориферах и охладителях;
- определение производительности вентиляторов;
- балансировка воздушных сетей;
- контроль перепада давления в чистых помещениях и боксах;
- настройка систем дымоудаления и подпора воздуха.
Для этих целей чаще всего применяют приборы с диапазонами от 0…100 Па до 0…10 кПа. Портативные цифровые дифференциальные манометры позволяют быстро выполнять обход и фиксировать показания в нескольких точках.
8.2. Теплоснабжение и тепловые пункты
В системах теплоснабжения дифференциальные манометры используют для:
- контроля перепада давления на грязевиках и фильтрах;
- измерения потерь давления на участках теплосети;
- работы регуляторов перепада давления;
- определения расхода теплоносителя по перепаду на сужающих устройствах (в комплекте с диафрагмами или соплами).
Особое значение имеет контроль перепада давления на элеваторных узлах и пластинчатых теплообменниках. Своевременное обнаружение роста \(\Delta P\) позволяет предотвратить снижение теплоотдачи и перерасход электроэнергии насосами.
В индивидуальных тепловых пунктах (ИТП) и центральных тепловых пунктах (ЦТП) дифференциальные манометры часто устанавливают стационарно для постоянного контроля работы оборудования.
8.3. Газоснабжение и газораспределительные сети
В системах газоснабжения дифференциальный манометр применяют для:
- контроля перепада давления на газовых фильтрах и сепараторах;
- измерения потерь давления на участках газопроводов;
- контроля работы регуляторов давления газа;
- определения расхода газа методом переменного перепада давления на стандартных сужающих устройствах.
Особое внимание уделяется взрывозащищённому исполнению приборов и материалам, совместимым с природным газом и его примесями.
8.4. Химическая, нефтехимическая и нефтеперерабатывающая промышленность
В этих отраслях дифференциальные манометры решают задачи:
- измерения перепада давления на технологических фильтрах и катализаторных слоях;
- контроля уровня в аппаратах и резервуарах;
- измерения расхода жидких и газообразных сред;
- мониторинга состояния теплообменников и реакторов.
Здесь часто требуются приборы в коррозионностойком или взрывозащищённом исполнении, способные работать с агрессивными и токсичными средами при высоких температурах и давлениях.
8.5. Водоснабжение, водоотведение и водоподготовка
- контроль состояния фильтров и мембранных элементов;
- измерение потерь давления на насосных станциях;
- определение уровня в резервуарах и отстойниках;
- балансировка гидравлических сетей.
8.6. Другие области
- металлургия — контроль перепада на фильтрах газоочистки и системах охлаждения;
- пищевая промышленность — контроль фильтров, пастеризаторов и теплообменников;
- фармацевтика и микроэлектроника — поддержание перепада давления в чистых помещениях;
- энергетика — измерение расхода пара и конденсата, контроль систем охлаждения.
9. Измерение перепада давления на практике
Правильное измерение перепада давления требует соблюдения ряда технических условий.
9.1. Подключение прибора
Дифференциальный манометр подключают двумя импульсными трубками:
- «плюсовой» штуцер — к точке с более высоким давлением;
- «минусовой» штуцер — к точке с более низким давлением.
Импульсные линии должны быть:
- одинаковой длины (по возможности);
- уложены с уклоном для отвода конденсата или газа;
- защищены от замерзания и механических повреждений;
- оснащены запорной арматурой и продувочными вентилями.
При измерении расхода пара или горячей воды обязательно применяют конденсационные (уравнительные) сосуды, чтобы исключить влияние разности плотностей столбов жидкости в импульсных линиях.
9.2. Расчёт расхода по перепаду давления
При использовании сужающего устройства расход среды определяют по формуле:
\[ Q = C \cdot \varepsilon \cdot \frac{\pi}{4} d^{2} \sqrt{\frac{2 \Delta P}{\rho}} \]где:
- \( Q \) — объёмный расход;
- \( C \) — коэффициент расхода;
- \( \varepsilon \) — поправочный коэффициент на расширение среды (для газов и пара);
- \( d \) — диаметр отверстия сужающего устройства;
- \( \Delta P \) — измеренный перепад давления;
- \( \rho \) — плотность среды перед сужающим устройством.
Для воздуха и газов часто используют упрощённые зависимости, заложенные в цифровые дифференциальные манометры с функцией расчёта скорости и расхода при работе с трубкой Пито.
9.3. Типичные диапазоны измерений
| Область применения | Типичный диапазон \(\Delta P\) | Рекомендуемый тип прибора |
|---|---|---|
| Воздушные фильтры систем вентиляции | 0…100…500 Па | Цифровой или мембранный |
| Чистые помещения | 0…50…200 Па | Цифровой высокоточный |
| Водяные фильтры и грязевики | 0…0,05…0,25 МПа | Мембранный или поршневой |
| Сужающие устройства (расход) | 0…6,3…63 кПа и выше | Сильфонный или мембранный |
| Высоконапорные технологические линии | 0…0,16…1,6 МПа | Поршневой или сильфонный |
10. Как правильно выбрать дифференциальный манометр
При выборе прибора необходимо последовательно учесть следующие параметры:
- Диапазон измерений перепада давления. Рабочий перепад должен находиться в пределах 30–70 % шкалы для обеспечения наилучшей точности.
- Максимальное статическое (линейное) давление. Прибор должен выдерживать максимальное давление в системе, даже если перепад мал.
- Класс точности. Для технологических измерений обычно достаточно 1,0–1,5 %, для учётных и лабораторных — 0,5 % и выше.
- Свойства измеряемой среды. Агрессивность, температура, наличие твёрдых частиц, вязкость.
- Температура окружающей среды и климатическое исполнение.
- Необходимость выходного сигнала (4–20 мА, цифровой интерфейс) или только местного показания.
- Требования взрывозащиты, санитарные и специальные исполнения.
- Способ монтажа (настенный, щитовой, на трубе, портативный).
Для периодических измерений и наладки удобны портативные цифровые дифференциальные манометры. Для постоянного контроля технологических параметров предпочтительны стационарные механические или электронные модели с унифицированным выходным сигналом.
11. Нормативные документы, регламентирующие применение
Основные нормативные документы, действующие в отношении дифференциальных манометров:
- ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия». Устанавливает основные параметры, ряды номинальных перепадов давления, требования к точности, надёжности и маркировке показывающих и самопишущих дифференциальных манометров.
- ГОСТ 8.146-75 «ГСИ. Манометры дифференциальные показывающие и самопишущие с интеграторами ГСП. Методика поверки». Определяет методы и средства поверки.
- ГОСТ 8.563.1 и ГОСТ 8.563.2 — стандарты, регламентирующие измерение расхода методом переменного перепада давления с помощью сужающих устройств.
- Государственная поверочная схема для средств измерений разности давлений до \(1 \cdot 10^{5}\) Па (утверждена приказом Росстандарта).
- Отраслевые нормы и правила (СП, СНиП, ПУЭ, правила Ростехнадзора) в части установки средств измерений на опасных производственных объектах.
При проектировании и эксплуатации следует также учитывать требования к межповерочному интервалу, указанному в описании типа средства измерений.
12. Типичные ошибки при эксплуатации и рекомендации по обслуживанию
Наиболее распространённые ошибки:
- Неправильный выбор диапазона (работа на начальном участке шкалы или постоянная перегрузка).
- Игнорирование величины статического давления.
- Несимметричные или неправильно проложенные импульсные линии (различие высот столбов жидкости приводит к дополнительной погрешности).
- Отсутствие конденсационных сосудов при измерении пара.
- Засорение импульсных трубок и камер прибора.
- Односторонняя подача давления без защиты (приводит к повреждению чувствительного элемента).
- Использование прибора не по назначению (измерение агрессивных сред без соответствующего исполнения).
Рекомендации по обслуживанию:
- регулярно проверять герметичность импульсных линий и запорной арматуры;
- периодически продувать импульсные трубки;
- контролировать состояние разделительных и конденсационных сосудов;
- проводить поверку в установленные сроки;
- при длительном хранении или консервации заполнять камеры прибора консервационной жидкостью (для жидкостных и некоторых механических моделей);
- защищать прибор от вибрации, резких перепадов температуры и прямого солнечного излучения.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Работа на 10–15 % шкалы | Большая относительная погрешность | Выбирать диапазон так, чтобы рабочий \(\Delta P\) был 30–70 % шкалы |
| Отсутствие уравнительных сосудов | Систематическая погрешность при измерении пара | Обязательная установка конденсационных сосудов |
| Засорение «минусовой» линии | Завышенные показания перепада | Регулярная продувка и установка отстойников |
| Односторонняя перегрузка | Повреждение мембраны или сильфона | Использовать трёхвентильный блок и правильную последовательность открытия вентилей |
13. Заключение
Дифференциальный манометр является незаменимым средством измерений во всех случаях, когда необходимо контролировать разность давлений. От правильного выбора и грамотной эксплуатации прибора зависят точность технологических процессов, энергоэффективность оборудования, своевременность обслуживания фильтров и безопасность производства.
Современный рынок предлагает широкий спектр решений — от простых механических показывающих приборов до высокоточных цифровых дифференциальных манометров с расширенными функциями. При подборе следует опираться на конкретные условия применения: диапазон перепада, статическое давление, свойства среды и требования к точности.
Если вам требуется подобрать и купить дифференциальный манометр для решения конкретной задачи, определить оптимальную модель и узнать актуальную цену, специалисты готовы помочь с выбором прибора, подходящего именно под ваши условия эксплуатации.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
