Допустимый перепад давления на воздушных фильтрах: таблицы и рекомендации для чистых помещений

1. Введение

Чистые помещения представляют собой специально спроектированные пространства, в которых контролируются концентрация частиц, микробиологическая чистота, температура, влажность и перепады давления. Одним из ключевых параметров, напрямую влияющих на работоспособность системы вентиляции и кондиционирования воздуха, является перепад давления на воздушных фильтрах.

По мере эксплуатации фильтрующий материал постепенно загрязняется частицами, что приводит к росту его аэродинамического сопротивления. Если этот процесс не контролировать, снижается расход приточного воздуха, нарушается баланс давлений между помещениями разных классов чистоты и, как следствие, возрастает риск перетекания загрязнений. В результате может произойти потеря класса чистоты помещения по ГОСТ Р ИСО 14644-1, что недопустимо в микроэлектронике, фармацевтическом производстве, медицинских учреждениях и на предприятиях пищевой промышленности.

Контроль перепада давления позволяет:

• своевременно определять момент замены фильтров;
• поддерживать проектный расход воздуха и кратность воздухообмена;
• оптимизировать энергопотребление вентиляторов;
• обеспечивать стабильность каскада давлений между зонами различной чистоты;
• выполнять требования нормативных документов по эксплуатации систем вентиляции.

В современных условиях, когда системы вентиляции чистых помещений работают в круглосуточном режиме, даже небольшое отклонение перепада давления от нормативных значений может привести к значительным экономическим потерям и рискам для качества продукции. Поэтому точное измерение и регулярный мониторинг этого параметра становятся неотъемлемой частью эксплуатации.

2. Основные понятия и физические основы перепада давления на фильтрах

Давление — это физическая величина, характеризующая силу, действующую перпендикулярно к поверхности тела со стороны жидкости или газа. Согласно определению, давление в точке определяется как предел отношения силы к площади при стремлении площади к нулю:

Давление передаётся во все стороны одинаково и перпендикулярно к любой внутренней площадке среды (закон Паскаля). Это фундаментальное свойство лежит в основе работы всех манометрических приборов.

Виды давления, используемые при контроле фильтров

Перепад давления на воздушном фильтре — это дифференциальное давление Δp, возникающее между точками до и после фильтрующего элемента при прохождении через него воздушного потока. Именно этот параметр характеризует текущее аэродинамическое сопротивление фильтра и служит главным критерием для оценки его состояния.

Формула для расчёта перепада давления на фильтре имеет вид:

В реальных системах вентиляции чистых помещений типичные значения Δp на разных ступенях фильтрации составляют от 20–50 Па на фильтрах грубой очистки до 150–450 Па на высокоэффективных HEPA-фильтрах. Превышение допустимого конечного перепада давления приводит к существенному снижению производительности вентилятора и нарушению проектного режима работы системы.

Для практического измерения дифференциального давления на фильтрах применяются специальные приборы — дифференциальные манометры. Современные модели с цифровым выводом и возможностью подключения к мобильным приложениям позволяют не только получать точные показания в реальном времени, но и сохранять данные для последующего анализа и формирования отчётов. Приборы с диапазоном измерений, охватывающим типичные значения перепада на фильтрах (от нескольких десятков до нескольких сотен паскалей), обеспечивают необходимую точность и удобство эксплуатации в условиях чистых помещений.

3. Роль воздушных фильтров в системах вентиляции чистых помещений

Воздушные фильтры являются одним из основных элементов системы обеспечения чистоты в контролируемых средах. В зависимости от класса чистого помещения и технологических требований применяют многоступенчатую систему фильтрации, в которой каждая ступень выполняет свою задачу.

Типичная схема многоступенчатой фильтрации

1. Фильтры грубой очистки (класс G1–G4) — улавливают крупные частицы (пыль, пух, насекомые). Начальный перепад давления обычно составляет 20–80 Па.
2. Фильтры средней и тонкой очистки (класс M5–F9) — удаляют более мелкие частицы. Начальный перепад давления — 80–200 Па.
3. Высокоэффективные фильтры HEPA (класс H10–H14) — обеспечивают улавливание частиц размером 0,3 мкм и более с эффективностью от 85 % до 99,995 %. Начальный перепад давления на терминальных HEPA-фильтрах чаще всего находится в диапазоне 120–250 Па.
4. Ультранизкодисперсные фильтры ULPA (класс U15–U17) — применяются в наиболее критичных зонах (Grade A/B по классификации чистых помещений). Начальный перепад давления может достигать 200–350 Па.

В чистых помещениях с однонаправленным (ламинарным) потоком воздуха терминальные фильтры HEPA или ULPA устанавливаются непосредственно в потолочных или стеновых панелях. В этом случае перепад давления на финальной ступени фильтрации оказывает определяющее влияние на равномерность воздушного потока и поддержание требуемого класса чистоты по ГОСТ Р ИСО 14644-1.

Рост перепада давления на любой из ступеней приводит к нескольким негативным последствиям:

• уменьшение общего расхода приточного воздуха;
• снижение скорости воздуха в рабочей зоне (особенно критично для ламинарных потоков);
• увеличение энергозатрат на привод вентиляторов;
• возможное нарушение каскада давлений между помещениями разных классов чистоты (рекомендуемая разница 5–20 Па, чаще всего 10–15 Па);
• риск попадания неочищенного воздуха через неплотности в обход фильтров.

Поэтому регулярный контроль перепада давления на каждой значимой ступени фильтрации — обязательное требование при эксплуатации чистых помещений. Особенно важно отслеживать состояние терминальных HEPA-фильтров, так как именно они обеспечивают финальную очистку воздуха, поступающего непосредственно в рабочую зону.

Современные системы мониторинга позволяют одновременно контролировать перепад давления на нескольких фильтрах и автоматически сигнализировать о приближении к предельным значениям. Это даёт возможность планировать замену фильтров заранее, без остановки производства.

4. Нормативные требования к перепаду давления в чистых помещениях

Требования к перепаду давления на воздушных фильтрах и к дифференциальному давлению между зонами чистых помещений регламентируются комплексом национальных и международных стандартов. Основополагающими документами в этой области являются стандарты серии ГОСТ Р ИСО 14644 и ГОСТ Р ЕН 779.

Ключевые нормативные документы

• ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха по концентрации частиц» — устанавливает классы чистоты и требования к контролю параметров воздушной среды, включая косвенные показатели, влияющие на поддержание класса.
• ГОСТ Р ИСО 14644-3-2020 «Чистые помещения и связанные с ними контролируемые среды. Часть 3. Методы испытаний» — определяет методы контроля и испытаний чистых помещений, в том числе измерение и мониторинг перепада давления между помещениями и зонами.
• ГОСТ Р ЕН 779-2007 и ГОСТ Р ЕН 779-2014 «Фильтры очистки воздуха общего назначения. Определение эффективности фильтрации» — регламентируют классификацию фильтров и условия испытаний, включая максимальный конечный перепад давления при классификационных испытаниях: 250 Па для фильтров грубой очистки (класс G) и 450 Па для фильтров средней и тонкой очистки (классы M и F).
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — содержит общие требования к проектированию и эксплуатации систем вентиляции, включая учёт сопротивления фильтров при расчёте вентиляционного оборудования.

Требования к дифференциальному давлению между помещениями

Для предотвращения перетекания загрязнённого воздуха из помещений меньшей чистоты в помещения большей чистоты между смежными зонами должен поддерживаться стабильный перепад давления. Согласно практике, изложенной в ГОСТ Р ИСО 14644-3 и отраслевых рекомендациях, этот перепад обычно составляет:

• 5–20 Па между помещениями разных классов чистоты;
• чаще всего 10–15 Па (положительное давление в более чистой зоне);
• не менее 10 Па между чистым помещением и окружающей средой (коридорами, шлюзами).

Средства измерения перепада давления должны обеспечивать погрешность не более ±2 Па в диапазоне 0–100 Па. Это требование напрямую влияет на выбор измерительных приборов: они должны обладать достаточной точностью и стабильностью показаний в условиях длительной эксплуатации.

При проектировании и эксплуатации систем вентиляции чистых помещений перепад давления на фильтрах учитывается при расчёте характеристик вентиляторов. Суммарное сопротивление всех ступеней фильтрации входит в общее аэродинамическое сопротивление сети, которое вентилятор должен преодолевать при заданном расходе воздуха.

5. Классификация воздушных фильтров и типичные значения перепада давления

Классификация воздушных фильтров в Российской Федерации осуществляется в соответствии с ГОСТ Р ЕН 779. Для чистых помещений наибольшее значение имеют фильтры тонкой очистки и высокоэффективные фильтры HEPA/ULPA. Ниже приведены типичные значения начального и конечного перепада давления для различных классов фильтров, применяемых в системах вентиляции чистых помещений.

Значения перепада давления зависят от номинальной скорости воздуха через фильтр (для HEPA-фильтров обычно 0,45 м/с). При изменении скорости воздуха перепад давления изменяется по степенной зависимости, приведённой в ГОСТ Р ЕН 779:

где \(\Delta p\) — перепад давления, Па; \(q_v\) — объёмный расход воздуха, м³/с; \(c\) и \(n\) — константы, определяемые конструкцией фильтра.

На практике для терминальных HEPA-фильтров в чистых помещениях наиболее распространённой рекомендацией является замена при достижении перепада давления, равного удвоенному начальному значению (правило «двойного перепада»). Однако в ряде случаев (особенно в фармацевтическом производстве) конечное значение устанавливается индивидуально по результатам валидации системы и может составлять 250–400 Па.

6. Факторы, влияющие на изменение перепада давления

Перепад давления на воздушном фильтре не является постоянной величиной. Он изменяется в процессе эксплуатации под влиянием целого ряда факторов. Понимание этих факторов необходимо для правильной интерпретации показаний измерительных приборов и принятия обоснованных решений о замене фильтров.

Основные факторы, влияющие на перепад давления

1. Загрузка фильтра частицами (пылеёмкость)
   По мере накопления пыли и аэрозольных частиц в порах фильтрующего материала его сопротивление растёт. Интенсивность роста зависит от концентрации загрязнений в воздухе, эффективности предфильтров и времени работы. На начальном этапе рост Δp относительно медленный, затем ускоряется.
2. Скорость воздуха через фильтр
   Перепад давления пропорционален скорости воздуха в степени, близкой к 1,5–2 (в зависимости от типа фильтра). Увеличение скорости на 20 % может привести к росту Δp на 30–50 %. Поэтому при изменении производительности системы вентиляции показания дифференциального манометра необходимо корректировать.
3. Температура и влажность воздуха
   Изменение температуры влияет на плотность воздуха и, соответственно, на массовый расход при постоянном объёмном расходе. Влажность может вызывать набухание некоторых типов фильтрующих материалов (особенно целлюлозных), что приводит к дополнительному росту сопротивления. Современные цифровые дифференциальные манометры часто имеют встроенную температурную компенсацию, что повышает точность измерений.
4. Тип и качество фильтрующего материала
   Стекловолоконные, синтетические и мембранные материалы обладают разной структурой пор и разной способностью удерживать частицы. Высокоэффективные HEPA-фильтры с увеличенной площадью фильтрующей поверхности имеют меньший начальный перепад давления при той же эффективности.
5. Эффективность предфильтрации
   Качественная работа фильтров грубой и тонкой очистки значительно продлевает срок службы терминальных HEPA-фильтров и замедляет рост перепада давления на них. Недостаточная предфильтрация приводит к быстрому загрязнению финальной ступени.
6. Равномерность воздушного потока и наличие повреждений
   Неравномерная загрузка фильтра (из-за турбулентности или неправильного распределения воздуха) приводит к локальному росту сопротивления. Механические повреждения (разрывы, вмятины) могут как снижать, так и резко увеличивать перепад давления в зависимости от характера повреждения.

Все перечисленные факторы необходимо учитывать при анализе динамики показаний дифференциального манометра. Регулярный мониторинг с фиксацией не только текущего значения Δp, но и условий эксплуатации (расход воздуха, температура, время работы) позволяет объективно оценивать состояние фильтра и прогнозировать момент его замены.

Для точного учёта влияния этих факторов на практике используют высокоточные дифференциальные манометры с возможностью сохранения данных и подключения к системам автоматизации. Такие приборы позволяют выявлять аномальные изменения сопротивления фильтра задолго до достижения предельных значений.

7. Методы и средства измерения перепада давления на воздушных фильтрах

Измерение перепада давления на воздушных фильтрах может выполняться различными методами, выбор которых зависит от требуемой точности, условий эксплуатации и необходимости дистанционного контроля. Все методы основаны на сравнении давления до и после фильтрующего элемента.

Классификация методов измерения

• Жидкостные манометры — уравновешивание измеряемого давления столбом жидкости (вода, ртуть, масло). Классический U-образный манометр обеспечивает высокую точность, но неудобен в повседневной эксплуатации чистых помещений.
• Деформационные манометры — используют упругие чувствительные элементы (мембрану, сильфон, трубку Бурдона). Изменение формы элемента под действием давления преобразуется в перемещение стрелки или электрический сигнал.
• Электрические (электронные) манометры — наиболее распространённый тип в современных системах. Давление измеряется с помощью пьезорезистивных, ёмкостных или тензорезистивных сенсоров. Сигнал преобразуется в цифровой код и выводится на дисплей.

Современные цифровые дифференциальные манометры

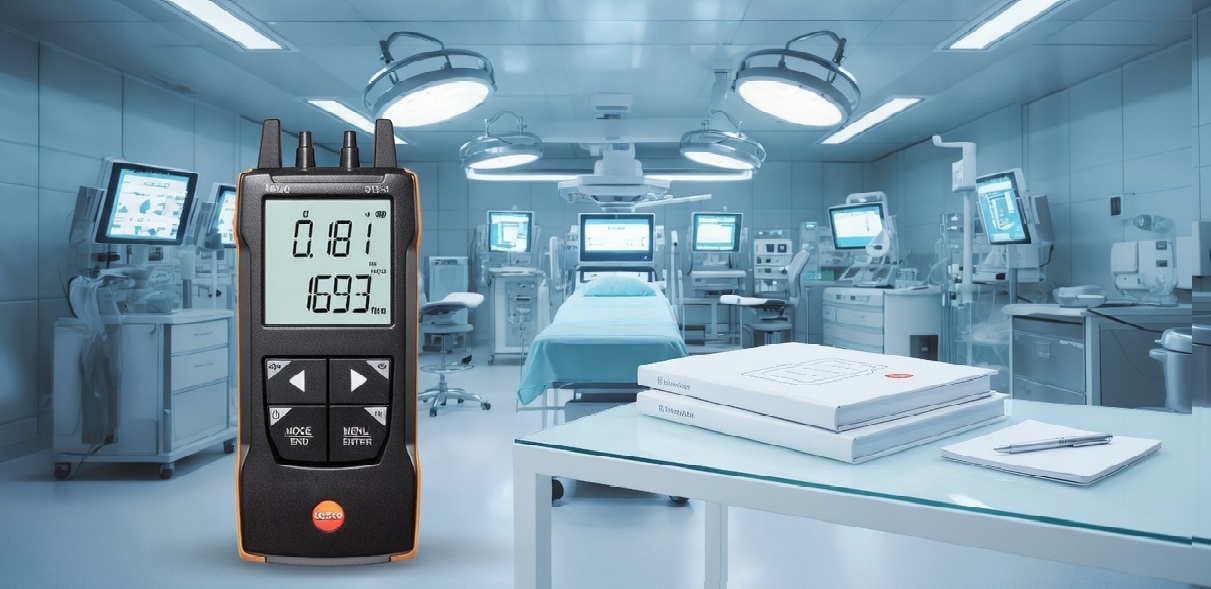

В практике контроля чистых помещений наибольшее распространение получили компактные электронные дифференциальные манометры. Они оснащены интегрированными пьезорезистивными сенсорами давления с температурной компенсацией. Такие приборы позволяют напрямую измерять разность давлений в диапазоне от 0 до 100 гПа (и выше в специализированных моделях) с разрешением 0,01 гПа.

Типичные функциональные возможности современных приборов:

• автоматическое или ручное обнуление показаний перед каждым измерением;
• режимы фиксации данных (Hold), отображения максимального и минимального значений (Max/Min);
• расчёт усреднённого значения по времени (Avg);
• подсветка дисплея и магнитный держатель для удобства работы;
• защита корпуса IP40 и питание от стандартных батареек типа AAA.

При подключении прибора к точкам измерения до и после фильтра важно использовать качественные соединительные шланги и соблюдать правильную полярность подключения. Перед началом измерений рекомендуется выполнить обнуление показаний в положении, соответствующем рабочему, чтобы компенсировать влияние положения прибора и смещение нуля.

8. Рекомендации по мониторингу и определению момента замены фильтров

Эффективный мониторинг перепада давления позволяет не только своевременно заменять фильтры, но и оптимизировать затраты на эксплуатацию системы вентиляции. Рекомендуется сочетать несколько критериев принятия решения о замене.

Критерии замены воздушных фильтров

Практические рекомендации по организации мониторинга

• Проводить измерения перепада давления не реже одного раза в неделю на терминальных фильтрах и один раз в месяц на предфильтрах.
• Фиксировать показания в журнале или автоматически через систему диспетчеризации с указанием даты, времени, расхода воздуха и температуры.
• Устанавливать пороговые значения с предупреждением (например, при достижении 70 % от конечного Δp) и аварийной сигнализацией.
• Сравнивать динамику роста Δp на разных фильтрах одной системы — резкое отклонение может указывать на неисправность или неравномерную загрузку.
• При замене фильтра обязательно выполнять контрольный замер начального перепада давления нового элемента и сравнивать с паспортными данными.

Интеграция дифференциальных манометров в систему автоматизации здания (BMS) позволяет получать данные в реальном времени и автоматически корректировать частоту вращения вентиляторов для поддержания постоянного расхода воздуха при растущем сопротивлении фильтров.

9. Практические аспекты измерений и типичные ошибки

Даже при использовании высокоточных приборов результаты измерений могут содержать значительные погрешности из-за неправильной методики проведения работ. Ниже приведены наиболее распространённые ошибки и способы их предотвращения.

Типичные ошибки при измерении перепада давления на фильтрах

Рекомендуемая последовательность измерения

1. Подготовить прибор: проверить заряд батареи, целостность шлангов и штуцеров.
2. Подключить шланги к точкам отбора давления до и после фильтра.
3. Установить прибор в рабочее положение и выполнить обнуление показаний.
4. Дождаться стабилизации системы вентиляции.
5. Зафиксировать показания в режиме Hold или записать среднее значение за 30–60 секунд.
6. При необходимости выполнить расчёт усреднённого значения по времени.
7. Занести данные в журнал или передать в систему мониторинга.

Соблюдение этих простых правил позволяет получать воспроизводимые результаты с погрешностью, соответствующей требованиям ГОСТ Р ИСО 14644-3 и обеспечивающей надёжный контроль состояния фильтров.

10. Влияние перепада давления на энергоэффективность и качество воздушной среды

Рост перепада давления на воздушных фильтрах напрямую влияет на энергетические показатели системы вентиляции и на способность помещения поддерживать заданный класс чистоты.

Энергетические последствия

Мощность, потребляемая вентилятором, приблизительно пропорциональна произведению расхода воздуха на суммарный перепад давления в сети:

где \(P\) — мощность вентилятора, Вт; \(q_v\) — объёмный расход воздуха, м³/с; \(\Delta p_{\text{общий}}\) — суммарное сопротивление сети, Па; \(\eta\) — общий КПД вентилятора и привода.

При увеличении сопротивления фильтров на 100 Па мощность вентилятора может вырасти на 10–20 % в зависимости от характеристики вентилятора и типа регулирования (частотный преобразователь или дросселирование). В крупных системах чистых помещений это приводит к дополнительным затратам электроэнергии в десятки и сотни тысяч рублей в год.

Влияние на качество воздушной среды

При значительном росте сопротивления фильтров расход воздуха снижается, что приводит к:

• уменьшению кратности воздухообмена;
• снижению скорости воздуха в рабочей зоне (критично для однонаправленных потоков);
• возможному нарушению каскада давлений между помещениями;
• риску потери класса чистоты по концентрации частиц (ГОСТ Р ИСО 14644-1).

Поэтому поддержание перепада давления в допустимых пределах — не только вопрос экономии энергии, но и требование обеспечения качества продукции и безопасности технологических процессов в чистых помещениях.

Заключение

Контроль допустимого перепада давления на воздушных фильтрах является одним из важнейших элементов эксплуатации систем вентиляции чистых помещений. Своевременный мониторинг этого параметра позволяет поддерживать стабильный класс чистоты, оптимизировать энергопотребление и планировать техническое обслуживание без внеплановых остановок производства.

Использование современных цифровых дифференциальных манометров с высокой точностью измерений, функциями фиксации данных и температурной компенсацией значительно упрощает задачу регулярного контроля и повышает достоверность получаемых результатов. Правильно организованный мониторинг в сочетании с соблюдением требований ГОСТ Р ИСО 14644 и ГОСТ Р ЕН 779 обеспечивает надёжную и экономически эффективную работу чистых помещений на протяжении всего срока эксплуатации.

Если вам необходимо купить надёжный и точный дифференциальный манометр для контроля перепада давления на воздушных фильтрах чистых помещений, обратите внимание на современные цифровые модели с широким функционалом и высокой точностью измерений. Цена на такие приборы варьируется в зависимости от диапазона и дополнительных функций, однако инвестиции в качественный инструмент быстро окупаются за счёт предотвращения внеплановых простоев и обеспечения стабильного соответствия нормативным требованиям.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
