Измерение давления и перепада давления: нормы, методы, приборы и практическое применение

Оглавление

• 1. Введение
• 2. Физические основы измерения давления
• 3. Нормативная база и метрологические требования
• 4. Методы и принципы измерения давления и перепада давления
• 5. Современные цифровые приборы для измерения давления и перепада давления
• 6. Практическое применение
• 7. Критерии выбора прибора и рекомендации по эксплуатации
• 8. Заключение

1. Введение

Измерение давления и его перепада является одной из наиболее распространённых задач в современной промышленности, энергетике, системах вентиляции и кондиционирования воздуха, а также в лабораторной и научно-исследовательской практике. Давление выступает ключевым технологическим параметром, от точности определения которого напрямую зависит безопасность оборудования, эффективность производственных процессов, качество продукции и соблюдение экологических норм.

Перепад давления (дифференциальное давление) находит особенно широкое применение при контроле состояния фильтров, балансировке воздушных и гидравлических систем, измерении расхода сред с помощью сужающих устройств и трубок Пито, а также при диагностике герметичности различных объектов. В условиях современного производства всё большее значение приобретают портативные цифровые приборы, сочетающие высокую точность, удобство эксплуатации и дополнительные функции обработки результатов.

В настоящей статье рассмотрены физические основы измерения давления, действующие нормативные требования, классификация методов и приборов, а также особенности применения современных цифровых манометров и дифференциальных манометров в реальных производственных и полевых условиях.

2. Физические основы измерения давления

2.1. Определение давления и основные формулы

Давлением \( p \) называют отношение абсолютной величины нормальной силы к площади поверхности, на которую эта сила действует. Если сила распределена равномерно, то давление в каждой точке поверхности одинаково. В общем случае истинное значение давления определяется выражением:

\( p = \lim_{\Delta S \to 0} \frac{\Delta F}{\Delta S} = \frac{dF}{dS} \)

Согласно закону Паскаля, давление в жидкости или газе передаётся одинаково во все направления и перпендикулярно к любой площадке внутри среды. Это фундаментальное свойство лежит в основе работы большинства манометрических приборов.

2.2. Виды давления: абсолютное, избыточное, вакуумметрическое и дифференциальное

В метрологической практике различают несколько видов давления в зависимости от точки отсчёта:

• Абсолютное давление — давление, измеряемое относительно абсолютного вакуума (нулевое давление).
• Барометрическое (атмосферное) давление — абсолютное давление, создаваемое земной атмосферой.
• Избыточное (манометрическое) давление — разность между абсолютным и атмосферным давлением (когда абсолютное больше атмосферного).
• Вакуумметрическое давление — разность между атмосферным и абсолютным давлением (когда абсолютное меньше атмосферного).
• Дифференциальное давление (перепад давления) — разность давлений в двух точках или двух средах, ни одна из которых не является атмосферной.

Именно измерение дифференциального давления чаще всего требуется при контроле фильтров, определении скорости воздушного потока и балансировке систем вентиляции.

2.3. Единицы измерения давления и их соотношения

В настоящее время наряду с единицей СИ — паскалем (Па) — широко применяются внесистемные единицы. Ниже приведена таблица основных соотношений между единицами давления.

Примечание: значения округлены для практического использования. При точных расчётах следует применять более детальные коэффициенты.

3. Нормативная база и метрологические требования

Требования к средствам измерения давления регламентируются рядом государственных стандартов. Основополагающим документом является ГОСТ 8.271-77 «ГСИ. Манометры, вакуумметры, мановакуумметры. Общие технические условия». Данный стандарт устанавливает классификацию приборов, требования к их метрологическим характеристикам, конструкции и методам испытаний.

Общие технические требования к приборам контроля и регулирования технологических процессов изложены в ГОСТ Р 52931-2008. Для средств измерения абсолютного давления в диапазоне от 2,7×10² до 4000×10² Па применяется ГОСТ 8.223-76, а для измерения разности давлений до 4·10⁴ Па — ГОСТ 8.187-76.

Важнейшими метрологическими характеристиками являются пределы допускаемой погрешности, вариация показаний, а также влияние влияющих величин (температуры, вибрации, положения прибора). Все средства измерения давления, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат поверке в установленном порядке.

4. Методы и принципы измерения давления и перепада давления

4.1. Классификация приборов по принципу действия

По принципу действия манометры и дифференциальные манометры подразделяются на следующие основные группы:

1. Жидкостные манометры — измеряемое давление уравновешивается столбом жидкости (воды, ртути или другой рабочей жидкости). Классическим примером является U-образный манометр.
2. Деформационные манометры — давление воспринимается упругим чувствительным элементом (трубчатая пружина Бурдона, мембрана, сильфон). Деформация элемента преобразуется в перемещение стрелки или электрический сигнал.
3. Грузопоршневые манометры — используются преимущественно в качестве эталонных и образцовых средств для воспроизведения и передачи единицы давления.
4. Электрические (электронные) манометры — давление преобразуется в изменение электрических параметров чувствительного элемента (пьезорезистивный эффект, изменение ёмкости, частоты колебаний). Именно эта группа доминирует среди современных портативных приборов.

4.2. Особенности измерения перепада давления

Дифференциальные манометры (дифманометры) предназначены для измерения разности давлений между двумя точками. Конструктивно они часто выполняются с двумя входными штуцерами («+» и «−»). Современные цифровые дифманометры позволяют одновременно отображать дифференциальное давление, а также рассчитывать скорость потока при подключении трубки Пито.

При измерении малых перепадов давления (до нескольких десятков гПа) особое значение приобретает температурная компенсация и стабильность нулевой точки прибора. Большинство современных моделей предусматривают функцию автоматического или ручного обнуления перед началом измерений.

4.3. Измерение скорости потока с помощью трубки Пито

Одним из наиболее распространённых методов определения скорости воздушного или газового потока является использование трубки Пито в сочетании с дифференциальным манометром. Скорость потока \( v \) рассчитывается по формуле:

\( v = \sqrt{\frac{2 \cdot \Delta p}{\rho}} \)

где \(\Delta p\) — измеренный перепад давления, \(\rho\) — плотность среды. Многие современные дифференциальные манометры имеют встроенную функцию расчёта скорости с учётом плотности воздуха.

5. Современные цифровые приборы для измерения давления и перепада давления

В последние годы наибольшее распространение получили компактные цифровые манометры и дифференциальные манометры на основе пьезорезистивных сенсоров. Такие приборы обеспечивают высокую точность, быстродействие, возможность выбора множества единиц измерения и дополнительные сервисные функции (фиксация показаний, расчёт средних значений, передача данных на смартфон).

5.1. Компактные дифференциальные манометры серии testo 510

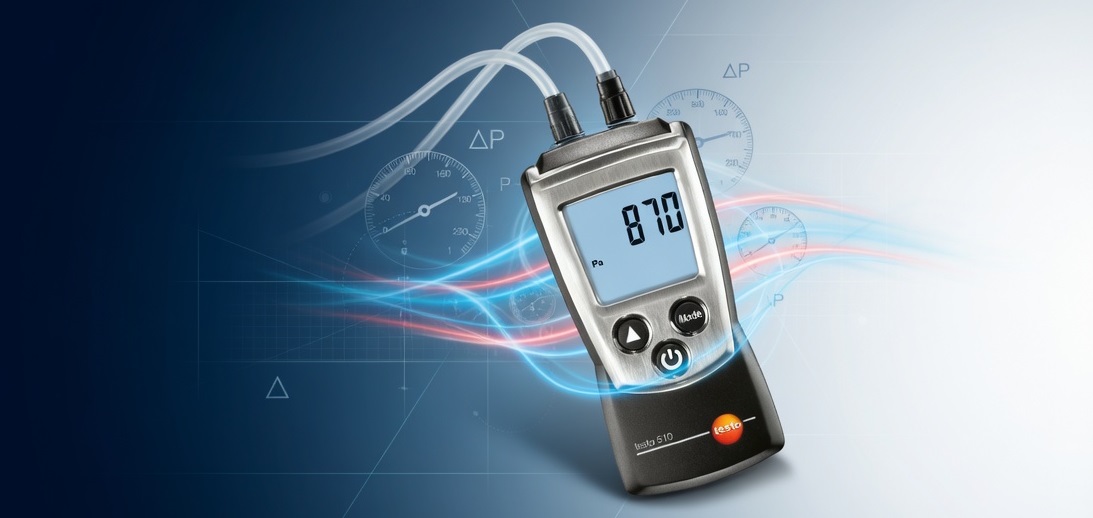

Прибор testo 510 представляет собой портативный дифференциальный манометр, предназначенный для измерения малых перепадов давления в диапазоне 0…100 гПа. Он широко применяется для проверки герметичности фильтров, контроля тяги в системах вентиляции и определения скорости воздушного потока с помощью трубки Пито.

Основные метрологические характеристики включают разрешение 0,01 гПа и дифференцированную погрешность: ±0,03 гПа в диапазоне 0…0,30 гПа, ±0,05 гПа в диапазоне 0,31…1,00 гПа и ±(0,1 гПа + 1,5 % от измеряемого значения) в остальном диапазоне. Прибор поддерживает широкий набор единиц измерения, включая Па, гПа, мбар, мм вод. ст., мм рт. ст., дюйм вод. ст., дюйм рт. ст., а также м/с и фут/мин при измерении скорости потока.

Компактные размеры, наличие магнитного держателя и длительное время работы от батареек типа AAA делают testo 510 удобным инструментом для повседневной работы специалистов по вентиляции и наладке инженерных систем.

5.2. Дифференциальные манометры testo 512-1 и testo 512-2 с подключением к приложению

Модели testo 512-1 и testo 512-2 относятся к линейке дифференциальных манометров с возможностью беспроводного подключения к мобильному приложению по Bluetooth. Это позволяет в режиме реального времени передавать результаты измерений на смартфон или планшет, вести протоколирование данных и выполнять дополнительные расчёты.

Модель testo 512-1 ориентирована на работу в диапазоне до 200 гПа с повышенным разрешением в нижней части шкалы (до 0,001 гПа). Она особенно удобна при точных измерениях малых перепадов давления и определении скорости воздушных потоков с помощью трубки Пито. Модель testo 512-2 имеет расширенный верхний предел измерения (до 2000 гПа), что делает её пригодной для более широкого круга задач в промышленной вентиляции и пневматических системах.

Наличие приложения существенно упрощает работу при проведении длительных измерений, балансировке систем и составлении отчётов непосредственно на объекте.

5.3. Манометр абсолютного давления VA-MN8070

VA-MN8070 представляет собой цифровой манометр абсолютного давления с диапазоном измерений 300…1200 гПа. Прибор предназначен для точного определения барометрического давления и может использоваться, в частности, для расчёта барометрической высоты (до 9000 м). Высокая стабильность показаний и компактный корпус позволяют применять его как в лабораторных условиях, так и при полевых работах, где требуется контроль атмосферного давления.

5.4. Универсальные цифровые дифференциальные манометры VA-MN510ST и RGK PM-12

VA-MN510ST — это многофункциональный цифровой дифференциальный манометр, способный измерять не только перепад давления, но и избыточное давление, разрежение, а также скорость движения воздуха или газов. Прибор оснащён функцией автоматического выбора диапазона и удобен для наладки систем вентиляции и кондиционирования.

RGK PM-12 также относится к классу компактных цифровых манометров дифференциального и избыточного давления. Диапазон измерения дифференциального давления составляет от −150 до +150 гПа с погрешностью ±0,5 % (при 25 °C). Прибор поддерживает большое количество единиц измерения (кПа, мбар, бар, psi, мм рт. ст., дюйм вод. ст. и др.), а также расчёт скорости потока в м/с. Компактные габариты и питание от стандартных батареек типа AAA делают его удобным инструментом для ежедневной работы специалистов по пусконаладке инженерных систем.

Все перечисленные модели объединяет высокая мобильность, возможность работы в полевых условиях и наличие сервисных функций, существенно повышающих эффективность измерений по сравнению с традиционными стрелочными приборами.

6. Практическое применение

Измерение давления и перепада давления находит широкое применение в самых различных отраслях. Ниже рассмотрены наиболее типичные задачи, решаемые с помощью современных цифровых дифференциальных манометров.

6.1. Контроль состояния фильтров в системах вентиляции и кондиционирования

Одной из самых распространённых задач является определение степени загрязнения воздушных фильтров. По мере накопления пыли и загрязнений сопротивление фильтра возрастает, что приводит к увеличению перепада давления до и после фильтрующего элемента. Регулярный контроль позволяет своевременно принимать решение о замене фильтра, предотвращая перерасход электроэнергии вентиляторами и снижение качества воздуха.

Для этой задачи хорошо подходят приборы с диапазоном 0–100 гПа и высоким разрешением в нижней части шкалы, такие как testo 510 и testo 512-1. Они позволяют фиксировать небольшие изменения перепада давления уже на ранних стадиях загрязнения фильтра.

6.2. Балансировка систем вентиляции и определение расхода воздуха

При пусконаладке и балансировке систем вентиляции и кондиционирования требуется точно измерять расход воздуха в отдельных воздуховодах. Наиболее удобным методом является измерение динамического давления с помощью трубки Пито в сочетании с дифференциальным манометром.

Скорость потока рассчитывается по формуле:

\( v = \sqrt{\frac{2 \cdot \Delta p}{\rho}} \)

где \(\Delta p\) — динамическое давление, \(\rho\) — плотность воздуха. Многие современные приборы (testo 512-1, testo 512-2, RGK PM-12, VA-MN510ST) имеют встроенную функцию автоматического расчёта скорости и расхода с учётом плотности среды.

6.3. Контроль тяги и разрежения в котельных и дымоходах

В системах отопления и горячего водоснабжения важно контролировать тягу в дымоходах и разрежение в топочных камерах. Недостаточная тяга приводит к неполному сгоранию топлива и повышенному выбросу вредных веществ, а избыточная — к перерасходу энергии. Дифференциальные манометры позволяют оперативно оценивать эти параметры непосредственно на объекте.

6.4. Диагностика пневматических систем и компрессорного оборудования

В промышленных пневматических сетях измерение перепада давления используется для выявления утечек, оценки состояния фильтров-регуляторов давления и контроля работы компрессоров. Приборы с расширенным диапазоном (до 2000 гПа), такие как testo 512-2, успешно применяются для этих задач.

6.5. Лабораторные и испытательные работы

В научно-исследовательских лабораториях и на испытательных стендах цифровые манометры применяются для точного измерения абсолютного давления (VA-MN8070) и малых перепадов давления при калибровке других средств измерения, проверке герметичности изделий и проведении аэродинамических испытаний.

7. Критерии выбора прибора и рекомендации по эксплуатации

7.1. Основные критерии выбора цифрового манометра или дифференциального манометра

При выборе прибора для конкретных задач рекомендуется руководствоваться следующими критериями:

1. Диапазон измерений и разрешение — необходимо выбирать прибор с верхним пределом, превышающим максимальное ожидаемое значение давления не менее чем на 20–30 %. Для измерения малых перепадов важно высокое разрешение в нижней части шкалы.
2. Погрешность и класс точности — для большинства задач в вентиляции и наладке достаточно погрешности ±0,5…1,5 %. При поверочных и лабораторных работах требуются более точные приборы.
3. Среда измерения — большинство портативных цифровых манометров предназначены для неагрессивных газов и воздуха. При работе с другими средами необходимо проверять химическую стойкость материалов чувствительного элемента.
4. Дополнительные функции — наличие режимов Hold, Max/Min/Avg, расчёта скорости потока, Bluetooth-подключения к приложению, подсветки дисплея и защиты от перегрузки существенно повышает удобство работы.
5. Эргономика и автономность — компактные размеры, небольшой вес, наличие магнитного держателя и длительное время работы от батареек важны при полевых измерениях.
6. Защита корпуса и условия эксплуатации — степень защиты IP40–IP54, рабочий диапазон температур и возможность работы при повышенной влажности.
7. Метрологическое обеспечение — наличие свидетельства об утверждении типа, внесение в Государственный реестр средств измерений и возможность периодической поверки.

7.2. Рекомендации по эксплуатации и техническому обслуживанию

• Перед каждым измерением рекомендуется выполнять обнуление прибора в том положении, в котором будут проводиться измерения (особенно важно для дифференциальных манометров).
• При измерении скорости потока необходимо правильно задавать плотность среды в настройках прибора.
• Не допускается воздействие на прибор агрессивных сред, растворителей и механических ударов.
• Хранение прибора следует осуществлять в сухом помещении при температуре, рекомендованной изготовителем (обычно от −10…−40 °C до +50…+70 °C).
• Периодичность поверки устанавливается в соответствии с нормативными документами и обычно составляет 1 год. Поверка проводится по методикам, утверждённым в установленном порядке (например, МП РТ 1891-2013 для приборов серии Testo 510/511).
• При длительном хранении рекомендуется извлекать элементы питания во избежание протечек электролита.

8. Заключение

Измерение давления и перепада давления остаётся одной из ключевых задач метрологического обеспечения промышленных и инженерных систем. Точность и надёжность результатов напрямую зависят от правильного выбора метода измерения, типа прибора и соблюдения правил эксплуатации.

Современные цифровые дифференциальные манометры и манометры абсолютного давления, такие как testo 510, testo 512-1, testo 512-2, VA-MN8070, VA-MN510ST и RGK PM-12, предлагают оптимальное сочетание точности, функциональности и удобства использования. Они позволяют не только выполнять измерения с высокой достоверностью, но и значительно ускорять обработку результатов благодаря встроенным функциям расчёта и беспроводной передаче данных.

Грамотный подход к выбору и применению средств измерения давления способствует повышению энергоэффективности оборудования, снижению эксплуатационных затрат и обеспечению безопасности технологических процессов.
