Измерение статического и динамического давления в воздуховодах трубкой Пито и дифманометром

Оглавление

1. Введение

Измерение давления в воздуховодах систем вентиляции и кондиционирования воздуха является одной из ключевых задач при наладке, балансировке и диагностике инженерных систем. От точности этих измерений напрямую зависит правильность распределения воздушных потоков, энергоэффективность оборудования и соответствие микроклимата в помещениях проектным требованиям.

В современных зданиях воздуховоды работают с относительно небольшими перепадами давления — обычно от нескольких десятков до нескольких сотен паскалей. В таких условиях классические жидкостные манометры постепенно уступают место компактным цифровым приборам, которые обеспечивают высокую разрешающую способность, удобство считывания и возможность передачи данных.

Одним из наиболее распространённых и проверенных методов определения скорости воздуха и расхода в воздуховодах остаётся сочетание трубки Пито с дифференциальным манометром. Этот метод позволяет раздельно или одновременно измерять статическое и динамическое давление, что даёт полную картину аэродинамического состояния потока.

Правильно организованные измерения помогают:

• выполнять балансировку вентиляционных систем;
• определять фактический расход воздуха в различных участках сети;
• оценивать состояние фильтров и степени их загрязнения;
• проверять работу вентиляторов и регулирующих устройств;
• выявлять утечки и избыточные сопротивления в воздуховодах.

Для таких задач особенно востребованы приборы с высоким разрешением в нижнем диапазоне измерений и возможностью быстрого обнуления показаний. Современные цифровые дифференциальные манометры позволяют проводить измерения быстро и с минимальными погрешностями даже при низких скоростях воздуха.

2. Теоретические основы давления в потоке воздуха

2.1. Виды давления в технике

Давление — это величина, характеризующая силу, действующую перпендикулярно к поверхности. В соответствии с определением, давление p представляет собой отношение силы F к площади S, на которую эта сила действует:

В технике и метрологии используют несколько видов давления в зависимости от точки отсчёта:

• Абсолютное давление — измеряется относительно абсолютного вакуума (нулевого давления).
• Барометрическое (атмосферное) давление — абсолютное давление, создаваемое земной атмосферой.
• Избыточное (манометрическое) давление — разность между абсолютным и барометрическим давлением, когда абсолютное больше атмосферного.
• Вакуумметрическое давление — разность между барометрическим и абсолютным давлением, когда абсолютное меньше атмосферного.
• Дифференциальное давление — разность между двумя давлениями, ни одно из которых не является обязательно атмосферным.

В системах вентиляции чаще всего имеют дело с избыточным и дифференциальным давлением. Статическое давление в воздуховоде обычно измеряют как избыточное относительно атмосферы, а динамическое — как разность полного и статического давления.

Согласно ГОСТ 8.271-77, средства измерения давления классифицируют по принципу действия на жидкостные, деформационные, грузопоршневые и электрические. Для работы с трубкой Пито в воздуховодах наибольшее распространение получили электрические (пьезорезистивные) дифференциальные манометры благодаря высокой чувствительности и удобству эксплуатации.

2.2. Статическое, динамическое и полное давление в движущейся среде

В движущемся потоке воздуха различают три основных вида давления, которые связаны между собой законом Бернулли.

Статическое давление (p_s) — это давление, которое оказывает поток на стенки воздуховода. Оно действует перпендикулярно к направлению движения и не зависит от скорости потока. Статическое давление можно измерить с помощью отверстий в стенке воздуховода или специальных статических зондов.

Динамическое давление (q), или скоростной напор, — это часть полного давления, обусловленная кинетической энергией потока. Оно пропорционально квадрату скорости воздуха.

Полное давление (p_t), или давление торможения, — это давление, которое возникает при полном останове потока (например, в точке полного торможения на носике трубки Пито). Полное давление равно сумме статического и динамического:

В горизонтальном воздуховоде без потерь на трение полное давление вдоль линии тока остаётся постоянным (закон Бернулли для несжимаемой жидкости). Это свойство лежит в основе работы трубки Пито.

В реальных системах вентиляции всегда присутствуют потери давления на трение и местные сопротивления, поэтому полное давление постепенно снижается по ходу движения воздуха.

2.3. Основные формулы и зависимости

Для практических расчётов используют несколько ключевых соотношений.

Гидростатическое давление в жидкостном манометре:

где ρ_ж — плотность жидкости, g — ускорение свободного падения, h — разность уровней жидкости.

Динамическое давление в воздушном потоке:

где ρ — плотность воздуха, v — средняя скорость потока.

Скорость воздуха, рассчитанная по измеренному динамическому давлению:

Плотность воздуха зависит от температуры и барометрического давления. При стандартных условиях (20 °C и нормальном атмосферном давлении) плотность сухого воздуха принимают равной 1,204 кг/м³. При изменении температуры на каждые 10 °C плотность меняется примерно на 3–4 %.

Для удобства работы с малыми давлениями в вентиляции часто используют внесистемные единицы. Ниже приведена таблица соотношений основных единиц давления, наиболее часто применяемых при измерениях в воздуховодах.

В практике измерений в воздуховодах наиболее удобны единицы Па и мм вод. ст. Современные цифровые манометры позволяют переключаться между ними без дополнительных пересчётов.

3. Трубка Пито: принцип действия и конструктивные особенности

Трубка Пито — это простое и надёжное устройство для измерения полного и статического давления в потоке жидкости или газа. Принцип её работы основан на преобразовании кинетической энергии потока в давление торможения.

Классическая трубка Пито представляет собой L-образную трубку, открытый конец которой направлен навстречу потоку. В точке полного торможения на входе создаётся полное давление. Статическое давление отбирается через отверстия, расположенные на боковой поверхности трубки на определённом расстоянии от носика (обычно 8–16 диаметров).

В вентиляционных системах чаще применяют комбинированные трубки Пито-статические (трубки Прандтля). Они позволяют одновременно измерять полное и статическое давление одной и той же трубкой, что значительно упрощает работу и повышает точность.

Основные конструктивные элементы трубки Пито-статической:

• Носик (наконечник) с отверстием для отбора полного давления;
• Статические отверстия на цилиндрической части;
• Две отдельные камеры внутри трубки, соединённые с выходными штуцерами;
• Длинная рукоятка или штанга для установки в центре воздуховода.

Коэффициент трубки Пито (фактор Пито) для стандартных конструкций близок к единице и обычно принимается равным 1,0. В цифровых манометрах, предназначенных для работы с трубкой Пито, предусмотрена возможность ввода этого коэффициента для повышения точности.

При установке трубки в воздуховод необходимо соблюдать следующие условия:

1. Трубка должна быть направлена строго по оси потока;
2. Место измерения должно находиться на прямолинейном участке воздуховода на расстоянии не менее 5–10 диаметров после местных сопротивлений;
3. Для получения средней скорости проводят измерения в нескольких точках сечения (метод равных площадей или логарифмически-равномерный метод).

4. Измерение статического давления в воздуховоде

Статическое давление в воздуховоде характеризует давление воздуха на стенки канала и является важным параметром при оценке работы вентилятора, фильтров и регулирующих устройств.

Существует несколько способов отбора статического давления:

• Отбор через стенку воздуховода — в стенке просверливают небольшое отверстие (диаметром 1–3 мм), к которому подключают импульсную трубку. Отверстие должно быть гладким, без заусенцев и строго перпендикулярным к стенке.
• Статический зонд — специальная трубка с боковыми отверстиями, которая вводится в поток. Такой зонд менее чувствителен к углу установки по сравнению с простым стеночным отбором.
• Комбинированная трубка Пито-статическая — наиболее удобный вариант, так как позволяет одновременно получать и статическое, и полное давление.

При измерении статического давления важно учитывать, что даже небольшие неровности или выступы в месте отбора могут искажать показания. Поэтому перед измерениями рекомендуется проверять чистоту и правильность выполнения отборных отверстий.

В системах вентиляции статическое давление обычно измеряют относительно атмосферного (избыточное давление). Для этого второй штуцер дифференциального манометра оставляют открытым в помещение или соединяют с атмосферой через специальный фильтр.

Для точных измерений в диапазоне 10–500 Па рекомендуется использовать приборы с разрешением не хуже 0,1 Па и возможностью быстрого обнуления. Цифровые дифференциальные манометры с пьезорезистивными сенсорами полностью удовлетворяют этим требованиям и обеспечивают стабильные показания даже при небольшими колебаниями температуры окружающей среды.

Особое внимание следует уделять герметичности импульсных трубок и отсутствию перегибов. Любая негерметичность приводит к занижению измеряемого давления и появлению дополнительных погрешностей.

5. Измерение динамического давления и скорости потока воздуха

Динамическое давление представляет собой разность между полным и статическим давлением в точке измерения. Именно эта величина напрямую связана со скоростью воздушного потока и является основой для расчёта расхода воздуха в воздуховоде.

При использовании комбинированной трубки Пито-статической дифференциальный манометр подключается таким образом, что к плюсовому штуцеру подводится полное давление (от носика трубки), а к минусовому — статическое давление (от боковых отверстий). Разность этих давлений и есть динамическое давление q:

Зная динамическое давление, скорость воздуха рассчитывают по формуле:

где ρ — плотность воздуха. Большинство современных цифровых дифференциальных манометров позволяют автоматически выполнять этот пересчёт после ввода значения плотности или температуры воздуха.

Методы определения средней скорости в сечении воздуховода

Скорость воздуха в воздуховоде неравномерна: она максимальна в центре и снижается ближе к стенкам из-за вязкого трения. Для получения достоверного значения средней скорости проводят измерения в нескольких точках сечения (траверсирование).

Наиболее распространённые методы:

• Метод равных площадей — сечение делится на равные по площади кольца (для круглых воздуховодов) или прямоугольники. Прост в реализации, но менее точен при сильной неравномерности профиля скорости.
• Логарифмически-равномерный метод (Log-Tchebycheff) — точки располагаются так, чтобы простое арифметическое среднее показаний давало правильное значение средней скорости. Рекомендуется нормативными методиками для точных измерений.

Ниже приведена типичная схема расположения точек измерения для круглого воздуховода по логарифмически-равномерному методу (на одном диаметре).

Обычно измерения проводят по двум взаимно перпендикулярным диаметрам. Для воздуховодов диаметром до 300 мм достаточно 6–8 точек на диаметр, для больших сечений — до 10–12 точек. Среднюю скорость рассчитывают как среднее арифметическое всех полученных значений.

После определения средней скорости объёмный расход воздуха вычисляют по формуле:

где F — площадь поперечного сечения воздуховода.

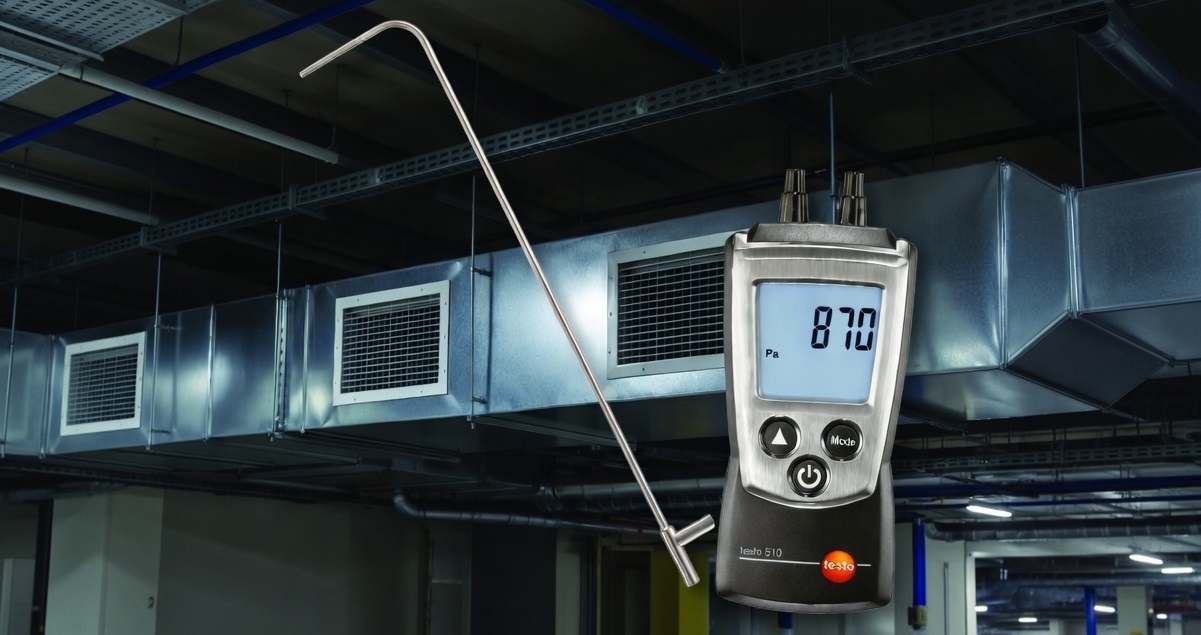

6. Применение дифференциального манометра совместно с трубкой Пито

Совместное использование трубки Пито и дифференциального манометра — классический и наиболее точный метод измерения скорости и расхода воздуха в вентиляционных системах. Современные цифровые приборы значительно упрощают эту процедуру по сравнению с жидкостными манометрами.

Схема подключения

К плюсовому входу дифференциального манометра подключается трубка от носика трубки Пито (полное давление). К минусовому входу — трубка от статических отверстий. При правильном подключении прибор сразу показывает динамическое давление. Для измерения только статического давления второй штуцер оставляют открытым в атмосферу или соединяют с референсной точкой.

Функциональные возможности современных приборов

Цифровые дифференциальные манометры, предназначенные для работы с трубкой Пито, обладают рядом полезных функций:

• Автоматический пересчёт динамического давления в скорость воздуха после ввода плотности среды;
• Режим усреднения показаний по времени (Hold Avg) — удобен при пульсациях потока;
• Фиксация максимального и минимального значений за время измерения;
• Возможность ввода коэффициента трубки Пито (обычно 1,00);
• Переключение единиц измерения (Па, гПа, мм вод. ст., м/с и др.);
• Быстрое обнуление нуля перед каждым новым измерением;
• Подсветка дисплея и функция автоотключения для экономии заряда батареи.

Приборы с поддержкой беспроводной связи позволяют передавать результаты измерений в мобильное приложение в реальном времени. Это особенно удобно при работе на высоте или в труднодоступных местах — данные сразу сохраняются и могут быть использованы для формирования отчёта.

При подключении импульсных трубок следите за их герметичностью и отсутствием перегибов. Длина соединительных трубок не должна превышать 2–3 метров, чтобы минимизировать запаздывание показаний и влияние температурных изменений.

7. Методика проведения измерений в круглых и прямоугольных воздуховодах

Качественные измерения требуют строгого соблюдения последовательности действий и правильного выбора точек измерения. Ниже приведена типовая методика, применяемая при наладке и испытаниях вентиляционных систем.

Подготовка к измерениям

1. Проверьте техническое состояние трубки Пито и соединительных трубок (отсутствие загрязнений, повреждений, перегибов).
2. Установите на дифференциальном манометре необходимые параметры: единицы измерения, плотность воздуха (или температуру), коэффициент трубки Пито.
3. Выполните обнуление прибора в рабочем положении.
4. Выберите сечение измерения на прямолинейном участке воздуховода на расстоянии не менее 5–10 эквивалентных диаметров после местных сопротивлений.

Проведение траверсирования

Для круглого воздуховода:

• Измерения проводят по двум взаимно перпендикулярным диаметрам.
• Трубку Пито вводят через предварительно подготовленные отверстия или через лючки.
• В каждой точке выдерживают стабилизацию показаний (обычно 10–15 секунд) и фиксируют значение.
• После завершения измерений по всем точкам рассчитывают среднюю скорость.

Для прямоугольного воздуховода:

Сечение делят на равные прямоугольные ячейки (обычно 5×5 или 6×6 точек). Измерения проводят в центре каждой ячейки. Метод равных площадей здесь наиболее прост в реализации.

Расчёт результатов

После получения всех локальных скоростей вычисляют среднюю скорость v_ср и объёмный расход:

где F — расчётная площадь сечения воздуховода (для круглого — F = πD²/4).

При необходимости определяют массовый расход воздуха:

Все результаты рекомендуется заносить в протокол измерений с указанием даты, времени, температуры воздуха, барометрического давления и точного расположения сечения.

8. Учёт погрешностей и обеспечение точности измерений

Точность измерений скорости и расхода воздуха зависит от многих факторов. Понимание источников погрешностей позволяет правильно организовать работу и минимизировать ошибки.

Основные источники погрешностей

Согласно требованиям к средствам измерений давления, периодическая поверка дифференциальных манометров обязательна. Для приборов, применяемых в сфере государственного регулирования обеспечения единства измерений, поверка проводится в соответствии с утверждёнными методиками.

Практические рекомендации по повышению точности

• Всегда выполняйте обнуление прибора непосредственно перед началом измерений в рабочем положении.
• Используйте короткие и жёсткие импульсные трубки минимально возможной длины.
• Проводите измерения при стабильных условиях (без резких изменений температуры и давления в помещении).
• При сильной неравномерности потока увеличивайте количество точек траверсирования.
• Фиксируйте температуру воздуха в момент измерений для последующего уточнения плотности.
• При работе с цифровыми приборами используйте функции усреднения и записи данных для исключения субъективных ошибок оператора.

Соблюдение этих правил позволяет добиться суммарной относительной погрешности измерения скорости воздуха в пределах 3–5 % — уровня, вполне достаточного для большинства практических задач наладки и диагностики вентиляционных систем.

9. Преимущества современных цифровых дифференциальных манометров

Переход от традиционных жидкостных манометров к цифровым приборам существенно повысил удобство и точность измерений давления в воздуховодах. Цифровые дифференциальные манометры обладают рядом важных преимуществ, особенно заметных при работе с трубкой Пито в полевых условиях.

Высокая разрешающая способность и точность

Современные приборы обеспечивают разрешение до 0,01 Па в нижнем диапазоне, что критически важно при измерении малых скоростей воздуха (менее 5 м/с). Погрешность в диапазоне до 1 гПа может составлять всего ±0,03–0,05 Па, что позволяет уверенно работать даже с очень низкими динамическими давлениями.

Отсутствие жидкости и технического обслуживания

В отличие от U-образных и наклонных жидкостных манометров, цифровые приборы не требуют заливки жидкости, не боятся опрокидывания и не нуждаются в регулярной очистке. Это особенно ценно при работе на высоте или в стеснённых условиях.

Функциональность и удобство эксплуатации

Цифровые манометры предлагают набор функций, недоступных для жидкостных аналогов:

• Мгновенное переключение единиц измерения (Па, гПа, мм вод. ст., м/с);
• Режимы Hold, Max, Min и усреднения по времени (Hold Avg);
• Автоматический расчёт скорости воздуха после ввода плотности среды;
• Возможность ввода коэффициента трубки Пито;
• Подсветка дисплея и функция автоматического отключения;
• Сохранение результатов и передача данных по Bluetooth в мобильное приложение (в моделях с поддержкой беспроводной связи).

Приборы с подключением к приложению позволяют не только просматривать текущие показания в реальном времени, но и сохранять серии измерений с привязкой ко времени, формировать простые отчёты и передавать данные коллегам. Это значительно ускоряет процесс обработки результатов и снижает вероятность ошибок при ручной записи.

Компактность и мобильность

Современные цифровые дифференциальные манометры имеют небольшие размеры и массу (обычно 80–150 г), оснащаются магнитными держателями и защитными чехлами. Их удобно носить в кармане или крепить на воздуховоде во время проведения траверсирования.

Встроенная температурная компенсация сенсора обеспечивает стабильность показаний при изменении температуры окружающей среды в пределах рабочего диапазона (обычно 0…+50 °C).

10. Рекомендации по выбору оборудования и организации измерений

Правильный выбор дифференциального манометра для работы с трубкой Пито напрямую влияет на качество и скорость выполнения измерений. При подборе прибора рекомендуется учитывать следующие критерии.

Ключевые критерии выбора

• Диапазон и разрешение — для большинства задач в вентиляции достаточно диапазона 0–100 гПа с разрешением 0,01 гПа в нижней части шкалы.
• Точность — прибор должен обеспечивать погрешность не хуже ±(0,1 + 1,5 % от измеряемого значения) в рабочем диапазоне.
• Функции расчёта скорости — наличие встроенного пересчёта динамического давления в м/с с возможностью ввода плотности воздуха существенно экономит время.
• Удобство подключения — штуцеры должны надёжно фиксировать импульсные трубки без дополнительных переходников.
• Дополнительные функции — режимы усреднения, фиксация Max/Min, подсветка, автоотключение, магнитный держатель.
• Защита и автономность — класс защиты не ниже IP40, ресурс батареи не менее 40–50 часов.
• Наличие поверки — для работ, требующих документального подтверждения результатов, необходим прибор с действующей поверкой.

Сравнение жидкостных и цифровых дифманометров

Организация измерений на объекте

Для получения достоверных результатов рекомендуется:

1. Проводить измерения при стабильном режиме работы вентиляционной системы (вентиляторы работают на постоянной скорости, заслонки зафиксированы).
2. Выполнять обнуление прибора перед каждым новым сечением измерения.
3. Фиксировать не менее трёх циклов измерений в каждой точке при наличии пульсаций потока.
4. Вести протокол с указанием всех влияющих факторов (температура, барометрическое давление, положение сечения).
5. После завершения работ проверять герметичность импульсных линий и состояние трубки Пито.

Соблюдение этих рекомендаций позволяет минимизировать суммарную погрешность и получить результаты, пригодные как для наладки системы, так и для официальной документации.
