Как пользоваться цифровым манометром: пошаговая инструкция

Оглавление

• Введение
• Что такое цифровой манометр и чем он отличается от стрелочного
• Устройство и принцип работы цифрового манометра
• Подготовка прибора к работе
• Пошаговая инструкция по подключению и измерению давления
• Настройка параметров цифрового манометра
• Особенности работы с дифференциальным давлением, тягой, давлением газа и скоростью потока
• Типичные ошибки при работе с цифровым манометром и как их избежать
• Техника безопасности при измерении давления
• Техническое обслуживание и хранение
• Расшифровка показаний и возможные причины нестабильных измерений
• Нормативные документы, регламентирующие применение и поверку манометров

Введение

Измерение небольших перепадов давления — одна из самых востребованных задач в системах вентиляции и кондиционирования, при наладке газового оборудования и контроле фильтров. Классические стрелочные манометры в этом диапазоне часто не обеспечивают необходимой точности и удобства считывания. Цифровые дифференциальные манометры решают эти проблемы за счёт высокого разрешения, температурной компенсации и возможности быстрого переключения единиц измерения.

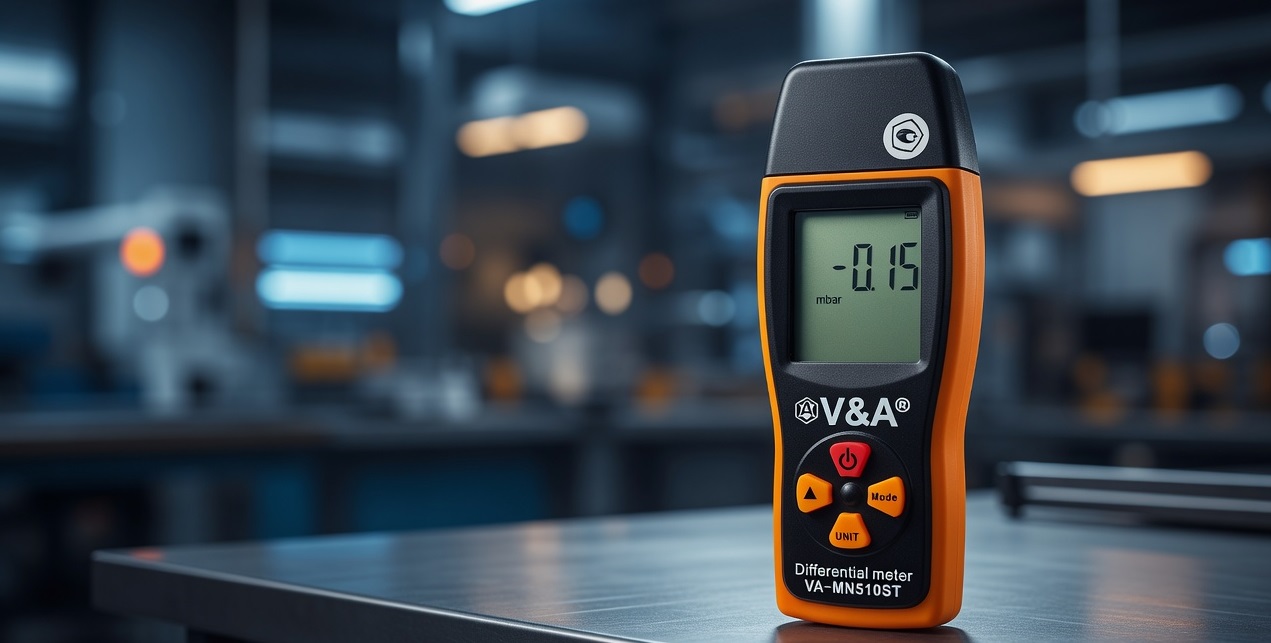

Приборы типа testo 510 и VA-MN510ST рассчитаны на диапазон до 100 гПа и позволяют измерять не только дифференциальное давление, но и тягу, давление газа, а при использовании трубки Пито — скорость воздушного потока. Правильная подготовка, обнуление, подключение шлангов и настройка параметров напрямую влияют на достоверность результатов.

В статье последовательно разобраны все этапы работы с такими приборами: от проверки состояния батареи до интерпретации показаний и соблюдения требований безопасности.

Для балансировки воздушных потоков стоит купить манометр Testo 510 с температурной компенсацией.

Что такое цифровой манометр и чем он отличается от стрелочного

Цифровой манометр — электронный прибор, преобразующий давление в электрический сигнал с последующим отображением результата на дисплее. В отличие от деформационных (стрелочных) манометров, где давление вызывает механическое перемещение трубки Бурдона или мембраны, в цифровых моделях используется пьезорезистивный или ёмкостный сенсор.

Основные преимущества цифровых дифференциальных манометров:

• Высокое разрешение (часто 0,01 гПа) и точность в диапазоне малых давлений.
• Отсутствие ошибки параллакса при считывании.
• Возможность выбора единиц измерения (Па, гПа, мбар, мм вод. ст., мм рт. ст., psi и др.).
• Функции фиксации текущего, максимального, минимального и среднего значений.
• Температурная компенсация, снижающая влияние температуры на результат.
• Компактность и наличие магнитов для крепления на металлических поверхностях (характерно для testo 510).
• Возможность измерения скорости потока при подключении трубки Пито.

Стрелочные приборы остаются востребованными при высоких давлениях и в условиях, где нежелательно наличие батарей. Однако для задач контроля вентиляции, тяги и небольших перепадов цифровые модели значительно удобнее и точнее.

Устройство и принцип работы цифрового манометра

Типичный цифровой дифференциальный манометр (на примере testo 510 и VA-MN510ST) состоит из следующих основных элементов:

• пьезорезистивный дифференциальный сенсор давления;
• электронный блок усиления и аналого-цифрового преобразования;
• микропроцессор с алгоритмами температурной компенсации и пересчёта единиц;
• жидкокристаллический дисплей с подсветкой;
• кнопки управления;
• два штуцера (положительный и отрицательный) для подключения шлангов;
• отсек для элементов питания;
• корпус с возможностью магнитного крепления (у ряда моделей).

Принцип действия основан на деформации чувствительной мембраны сенсора под действием разности давлений. Изменение сопротивления тензорезисторов, включённых по мостовой схеме, приводит к появлению электрического сигнала, пропорционального измеряемому перепаду. Сигнал усиливается, оцифровывается и обрабатывается микропроцессором.

Математически дифференциальное давление определяется как:

где \( P_{+} \) — давление на положительном входе, \( P_{-} \) — давление на отрицательном входе.

В приборах testo 510 и VA-MN510ST диапазон измерений дифференциального давления составляет от 0 до 100 гПа при разрешении 0,01 гПа. Максимальное статическое давление обычно ограничено 500 гПа, что необходимо учитывать при подключении к системам.

Подготовка прибора к работе

Перед каждым использованием цифрового манометра необходимо выполнить комплекс подготовительных операций. Это особенно важно для приборов с высоким разрешением, таких как testo 510 и VA-MN510ST.

1. Внешний осмотр

• Проверьте целостность корпуса и отсутствие повреждений дисплея.
• Осмотрите штуцеры: они должны быть чистыми, без остатков уплотнителей и загрязнений.
• Убедитесь в наличии и исправности соединительных силиконовых шлангов.
• Проверьте состояние защитного колпачка (если он предусмотрен).

2. Установка и проверка элементов питания

Приборы testo 510 питаются от двух элементов типа AAA, VA-MN510ST — от трёх элементов AAA. Перед работой убедитесь, что батареи установлены с соблюдением полярности и имеют достаточный заряд. На дисплее обычно отображается индикатор низкого заряда. При слабом питании показания могут становиться нестабильными.

3. Включение и прогрев

Включите прибор соответствующей кнопкой. Дайте электронике стабилизироваться 30–60 секунд. При значительном перепаде температур между местом хранения и рабочей зоной рекомендуется выждать несколько минут.

4. Обнуление (установка нуля)

Это критически важная операция. Обнуление выполняется только при открытых штуцерах, сообщающихся с атмосферой.

1. Отсоедините шланги или убедитесь, что оба входа открыты.
2. Дождитесь стабилизации показаний.
3. Нажмите и удерживайте кнопку обнуления (ZERO) до появления нулевого значения на дисплее.
4. Проверьте, что после отпускания кнопки прибор продолжает показывать ноль или значение, близкое к нему.

Никогда не выполняйте обнуление, если на входах присутствует остаточное давление — это приведёт к систематической ошибке всех последующих измерений.

5. Выбор единиц измерения

Перед началом работы выберите удобные единицы. Для testo 510 и VA-MN510ST доступны, как правило: Па, гПа, мбар, мм вод. ст., мм рт. ст., inH2O, psi и другие. Переключение выполняется кнопкой Units или через меню настроек.

Пошаговая инструкция по подключению и измерению давления

Ниже приведён универсальный алгоритм работы с дифференциальными манометрами типа testo 510 и VA-MN510ST.

Шаг 1. Подготовка системы

• Убедитесь, что измеряемое давление не превышает допустимый диапазон прибора (обычно 100 гПа) и максимальное статическое давление.
• Подготовьте точки отбора давления. При необходимости установите тройники или штуцеры.
• Проверьте длину и состояние соединительных шлангов. Шланги не должны иметь перегибов и повреждений.

Шаг 2. Подключение шлангов

1. Подключите шланг от точки с более высоким давлением к штуцеру «+» (положительный).
2. Подключите шланг от точки с более низким давлением к штуцеру «–» (отрицательный).
3. Убедитесь в плотности соединений. Для надёжности можно слегка провернуть шланг на штуцере.

При измерении тяги или разрежения один из штуцеров может оставаться открытым в атмосферу.

Шаг 3. Подача давления и считывание показаний

1. Медленно откройте доступ давления к прибору (если используются вентили).
2. Дождитесь стабилизации показаний (обычно 2–5 секунд при включённом демпфировании).
3. Считайте значение с дисплея. При необходимости зафиксируйте его функцией HOLD.
4. При контроле динамических процессов используйте режимы MIN, MAX или AVG.

Шаг 4. Завершение измерения

1. Перекройте доступ давления.
2. Отсоедините шланги, направив их в безопасную сторону.
3. Проверьте возврат показаний к нулю.
4. При необходимости выполните повторное обнуление.

При работе с газовым оборудованием соблюдайте дополнительные требования безопасности: не допускайте попадания газа в помещение, используйте шланги, совместимые с измеряемой средой.

Настройка параметров цифрового манометра

Современные дифференциальные манометры имеют ряд настраиваемых функций, которые существенно повышают удобство и точность работы.

Выбор единиц измерения

Переключение единиц выполняется кратковременным нажатием соответствующей кнопки. После смены единиц все последующие показания, включая MIN/MAX, отображаются в выбранной системе. Рекомендуется фиксировать выбранные единицы в протоколе измерений.

Функция HOLD (удержание показаний)

Позволяет «заморозить» текущее значение на дисплее. Особенно полезна при измерениях в труднодоступных местах или при необходимости переписать результат.

Режимы MIN / MAX / AVG

Приборы testo 510 и VA-MN510ST поддерживают фиксацию минимального, максимального и среднего значений за период измерения. Это удобно при контроле нестабильных процессов, проверке фильтров и измерении тяги.

• MIN — минимальное зафиксированное значение;
• MAX — максимальное зафиксированное значение;
• AVG — среднее значение за время измерения.

Подсветка дисплея

Включается отдельной кнопкой или автоматически. Позволяет работать в условиях недостаточной освещённости (котельные, вентиляционные камеры). Следует помнить, что постоянная подсветка сокращает время работы от батарей.

Автоматическое отключение

Большинство моделей имеют функцию Auto Off (обычно через 10 минут бездействия). При длительных измерениях функцию можно отключить через меню настроек.

Индикация заряда батареи

Следите за индикатором. При появлении предупреждения о низком заряде замените элементы питания до начала ответственных измерений.

Все изменения настроек рекомендуется выполнять до подключения прибора к системе под давлением. После настройки обязательно повторите обнуление.

Особенности работы с дифференциальным давлением, тягой, давлением газа и скоростью потока

Цифровые дифференциальные манометры testo 510 и VA-MN510ST предназначены в первую очередь для измерения небольших перепадов давления. Именно этот диапазон (до 100 гПа) наиболее востребован в системах вентиляции, газовом оборудовании и при контроле фильтров. Рассмотрим особенности работы в типичных задачах.

Измерение дифференциального давления

Это основная функция приборов. Перепад давления измеряется между двумя точками системы. Типичные применения:

• контроль состояния воздушных фильтров (по росту перепада);
• проверка балансировки вентиляционных сетей;
• измерение сопротивления воздуховодов и теплообменников.

При подключении важно соблюдать полярность: точка с более высоким давлением — к штуцеру «+», с более низким — к штуцеру «–». После подключения рекомендуется ещё раз проверить ноль при открытых штуцерах.

Измерение тяги (разрежения)

Тяга в дымоходах и газоходах измеряется как разрежение относительно атмосферы. Один шланг подключается к точке измерения в газоходе, второй штуцер остаётся открытым в атмосферу. Показания обычно отображаются со знаком «минус» или как абсолютное значение разрежения в зависимости от выбранных единиц.

При работе с газовым оборудованием особое внимание уделяйте герметичности соединений и отсутствию утечек.

Измерение давления газа

Приборы позволяют контролировать давление газа на горелках, в регуляторах и газопроводах низкого давления. Диапазон до 100 гПа покрывает большинство задач бытового и небольшого промышленного газового оборудования. Перед измерением убедитесь, что максимальное статическое давление системы не превышает допустимое значение прибора (обычно 500 гПа).

Измерение скорости воздушного потока

При подключении трубки Пито приборы testo 510 и VA-MN510ST могут рассчитывать скорость потока. Для этого необходимо:

1. Подключить трубку Пито к штуцерам прибора (полный напор — к «+», статический — к «–»).
2. Выбрать единицу измерения скорости (м/с или fpm).
3. При необходимости ввести плотность воздуха (в некоторых моделях значение задаётся вручную).

Скорость рассчитывается на основании измеренного динамического давления по формуле:

где \( v \) — скорость потока, \( \Delta P \) — динамическое давление, \( \rho \) — плотность воздуха.

Точность измерения скорости зависит от правильной установки трубки Пито (ось должна быть параллельна потоку) и стабильности потока.

Типичные ошибки при работе с цифровым манометром и как их избежать

Даже точный прибор может давать недостоверные результаты из-за ошибок оператора. Наиболее распространённые из них:

1. Обнуление при наличии давления на входах.
   Приводит к постоянному смещению всех показаний.
   Как избежать: всегда обнуляйте прибор только при открытых штуцерах, сообщающихся с атмосферой.
2. Перепутаны штуцеры «+» и «–».
   Показания будут иметь противоположный знак или некорректное значение.
   Как избежать: перед подключением чётко определяйте, какая точка имеет более высокое давление.
3. Превышение максимального статического давления.
   Может повредить сенсор даже при небольшом перепаде.
   Как избежать: перед подключением оценивайте возможное давление в системе. Для testo 510 и VA-MN510ST предельное статическое давление обычно составляет 500 гПа.
4. Использование повреждённых или перегнутых шлангов.
   Искажает передачу давления и приводит к нестабильным показаниям.
   Как избежать: регулярно проверяйте шланги, заменяйте их при появлении трещин или деформаций.
5. Измерение при сильных пульсациях без усреднения.
   Показания «скачут», сложно зафиксировать реальное значение.
   Как избежать: используйте функции AVG или HOLD, при необходимости применяйте демпфирующие устройства.
6. Работа с разряженными батареями.
   Приводит к нестабильности показаний и самопроизвольному отключению.
   Как избежать: контролируйте индикатор заряда и своевременно меняйте элементы питания.
7. Игнорирование температуры.
   При резком перепаде температур между прибором и окружающей средой возможна дополнительная погрешность.
   Как избежать: дайте прибору акклиматизироваться перед началом измерений.

Техника безопасности при измерении давления

Работа с давлением, особенно в газовых системах, требует соблюдения строгих правил безопасности.

• Перед началом работ убедитесь, что измеряемое давление не превышает допустимые значения прибора.
• При работе с газом контролируйте отсутствие утечек. Используйте только шланги, совместимые с измеряемой средой.
• Не направляйте открытые штуцеры и шланги в сторону лица или тела при сбросе давления.
• В помещениях с возможным наличием горючих газов работайте только во взрывобезопасном исполнении приборов (если это требуется условиями).
• Не превышайте максимальное статическое давление. Даже кратковременная перегрузка может вывести сенсор из строя.
• При измерении в котельных и газоходах соблюдайте правила работы на высоте и требования охраны труда.
• Используйте средства индивидуальной защиты при работе с горячими поверхностями и в условиях повышенной температуры.
• После завершения измерений полностью сбрасывайте давление и отсоединяйте шланги.
• Не используйте повреждённые приборы и шланги.
• Храните прибор и принадлежности в чистоте, не допускайте попадания влаги и загрязнений внутрь корпуса.

Особое внимание уделяйте работе с природным газом и сжиженными газами. Любая утечка должна быть немедленно устранена, а помещение — проветрено.

Техническое обслуживание и хранение

Правильный уход за цифровым манометром обеспечивает стабильность метрологических характеристик и длительный срок службы.

Ежедневное обслуживание

• После работы очищайте штуцеры и корпус от пыли и загрязнений.
• Проверяйте состояние силиконовых шлангов.
• Контролируйте уровень заряда батарей.
• Храните прибор в защитном чехле или сумке.

Периодическое обслуживание

• Проверяйте стабильность нуля. Если после обнуления показания «уплывают», прибор требует поверки.
• Осматривайте магниты крепления (у моделей с магнитным основанием) на отсутствие загрязнений.
• При работе в запылённых условиях дополнительно очищайте вентиляционные отверстия корпуса (если они есть).

Хранение

• Храните прибор в сухом помещении при температуре, указанной в руководстве (обычно от –20 до +50 °C, для некоторых моделей — шире).
• При длительном хранении извлеките элементы питания.
• Используйте защитные колпачки на штуцеры.
• Избегайте прямых солнечных лучей и резких перепадов температуры.

Поверка

Приборы, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат периодической поверке. Межповерочный интервал для большинства цифровых дифференциальных манометров составляет 1 год. После ремонта или при появлении сомнений в точности прибор направляют на внеочередную поверку.

Расшифровка показаний и возможные причины нестабильных измерений

Нестабильные или неожиданные показания не всегда означают неисправность прибора. Часто причина кроется в условиях измерения или ошибках подключения.

Если после устранения внешних причин нестабильность сохраняется, прибор следует изъять из эксплуатации и направить на поверку или в сервис.

Нормативные документы, регламентирующие применение и поверку манометров

Применение и поверка средств измерений давления регулируются рядом нормативных документов Российской Федерации. Наиболее значимые из них:

• Федеральный закон № 102-ФЗ «Об обеспечении единства измерений» — определяет сферы государственного регулирования и обязательность поверки.
• ГОСТ Р 8.905-2015 «Государственная система обеспечения единства измерений. Манометры показывающие. Методика поверки».
• Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
• Методики поверки, утверждённые для конкретных типов средств измерений и включённые в Федеральный информационный фонд по обеспечению единства измерений.

Для приборов, внесённых в Государственный реестр средств измерений, межповерочный интервал и методика поверки указываются в описании типа. При выборе и эксплуатации цифровых манометров необходимо учитывать требования области применения и наличие действующего свидетельства о поверке.

Заключение

Цифровые дифференциальные манометры, такие как testo 510 и VA-MN510ST, обеспечивают высокую точность и удобство при измерении небольших перепадов давления, тяги, давления газа и скорости воздушного потока. Успешная работа с этими приборами зависит от правильной подготовки, обязательного обнуления, корректного подключения шлангов, грамотной настройки параметров и соблюдения правил техники безопасности.

Избегая типичных ошибок и регулярно контролируя состояние прибора, специалист получает достоверные результаты измерений и продлевает срок службы оборудования. Правильная эксплуатация цифрового манометра — важный элемент обеспечения безопасности и эффективности технологических процессов.

Если вам требуется подобрать цифровой манометр под конкретную задачу, уточнить технические характеристики или узнать актуальную цену, специалисты помогут выбрать оптимальный вариант и купить прибор с необходимыми параметрами. Грамотный выбор и соблюдение правил эксплуатации обеспечат точные и стабильные измерения на долгие годы.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
