Оглавление
- Введение
- Нормативные требования к контролю перепада давления в чистых помещениях
- Физические основы измерения дифференциального давления
- Единицы измерения давления и их соотношения
- Принципы действия средств измерения давления
- Практическое применение портативных дифференциальных манометров в чистых помещениях и лабораториях
- Стационарные системы мониторинга и регистрации перепада давления
- Учёт погрешностей измерений и метрологическое обеспечение
- Практические рекомендации по организации контроля
- Заключение
Введение
Чистые помещения и лаборатории представляют собой специально спроектированные пространства, в которых контролируются концентрация взвешенных частиц в воздухе, микробиологическая чистота, температура, влажность и другие параметры. Такие зоны широко применяются в фармацевтической промышленности, микроэлектронике, биотехнологиях, медицине и научных исследованиях. Одним из важнейших параметров, обеспечивающих поддержание требуемого уровня чистоты, является перепад давления между помещениями различной классификации.
Перепад давления (дифференциальное давление) создаёт направленный поток воздуха из более чистой зоны в менее чистую. Это предотвращает проникновение загрязняющих частиц через неплотности ограждающих конструкций, двери и технологические проёмы. Даже небольшие нарушения каскада давления могут привести к потере стерильности, браку продукции или искажению результатов экспериментов. Поэтому регулярный и точный контроль этого параметра является обязательным требованием при эксплуатации чистых помещений и лабораторий.
В современных условиях для измерения малых перепадов давления (обычно в диапазоне от нескольких паскалей до десятков гектопаскалей) всё чаще применяются компактные цифровые дифференциальные манометры. Они обеспечивают высокую разрешающую способность, удобство использования и возможность документирования результатов. Приборы с расширенными функциями позволяют не только выполнять разовые измерения, но и проводить мониторинг в динамике, что особенно важно при валидации и рутинном контроле.
Нормативные требования к контролю перепада давления в чистых помещениях
Требования к организации и контролю чистых помещений изложены в ряде нормативных документов. Основополагающим является ГОСТ Р ИСО 14644-1, устанавливающий классификацию чистоты воздуха по концентрации частиц. Документ определяет классы от ISO 1 до ISO 9 и требует поддержания контролируемой среды, включая параметры воздушных потоков и давления.
ГОСТ Р ИСО 14644-2 регламентирует мониторинг чистых помещений и связанных контролируемых сред. В нём подчёркивается необходимость регулярного измерения и регистрации дифференциального давления для подтверждения соответствия установленным пределам. Для фармацевтических производств особое значение имеют правила производства стерильных лекарственных средств, где чётко прописан принцип каскада давления: более чистые зоны должны находиться под избыточным давлением относительно смежных помещений.
Типичные значения минимального перепада давления между зонами разной чистоты составляют 10–15 Па для асептических зон высшего класса и 5–10 Па для зон более низкой классификации. Эти величины могут корректироваться в зависимости от конкретного технологического процесса, объёма помещений и кратности воздухообмена. Важно, чтобы перепад был стабильным и контролировался как в статике, так и во время работы технологического оборудования и при открывании дверей.
| Класс чистоты (по ISO) | Минимальный перепад к смежной менее чистой зоне, Па | Примечание |
|---|---|---|
| ISO 5 (Grade A/B) | 10–15 | Асептические зоны, ламинарные потоки |
| ISO 6–7 (Grade C) | 8–12 | Зоны подготовки и фасовки |
| ISO 8 (Grade D) | 5–10 | Вспомогательные и складские зоны |
Контроль перепада давления должен проводиться с учётом состояния дверей, работы систем вентиляции и кондиционирования, а также при различных режимах эксплуатации. Результаты измерений фиксируются в журналах или электронных системах и хранятся в течение сроков, установленных нормативными документами.
Физические основы измерения дифференциального давления
Давлением называют отношение силы, действующей перпендикулярно поверхности, к площади этой поверхности. В пределе при бесконечно малой площади формула принимает вид:
$$ p = \lim_{\Delta S \to 0} \frac{\Delta F}{\Delta S} = \frac{dF}{dS} $$
Согласно закону Паскаля, давление в покоящейся жидкости или газе передаётся одинаково во все стороны и одинаково во всех точках. Это свойство лежит в основе работы большинства манометров.
Различают несколько видов давления. Абсолютное давление измеряется относительно абсолютного вакуума. Барометрическое (атмосферное) давление — это абсолютное давление, создаваемое земной атмосферой. Избыточное (манометрическое) давление — это разность между абсолютным и атмосферным. Если абсолютное давление меньше атмосферного, говорят о вакуумметрическом давлении. Дифференциальное давление — это разность давлений в двух точках или двух средах, ни одна из которых не является атмосферной:
$$ \Delta p = p_1 - p_2 $$
Именно дифференциальное давление является ключевым параметром в чистых помещениях. Оно определяет направление и интенсивность утечек воздуха через неплотности и обеспечивает поддержание каскада давления между зонами.
В чистых помещениях величина \(\Delta p\) обычно лежит в диапазоне 5–20 Па. Такие малые значения требуют от измерительных приборов высокой чувствительности и разрешающей способности. Традиционные жидкостные манометры с визуальным отсчётом высоты столба жидкости в этих условиях уступают место электронным приборам, способным надёжно регистрировать изменения давления с точностью до 0,01 гПа.
Единицы измерения давления и их соотношения
В практике измерений давления применяют как единицы Международной системы СИ, так и внесистемные единицы. Основной единицей в СИ является паскаль (Па) — давление, создаваемое силой 1 Н, распределённой на площади 1 м².
На практике часто используют производные единицы: гектопаскаль (гПа), килопаскаль (кПа), бар, миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.). В англоязычной технической литературе распространены psi, inH₂O и другие.
Соотношения между наиболее употребительными единицами давления приведены в таблице ниже.
| Обозначение | Па | кгс/см² | атм | бар | мм рт. ст. | мм вод. ст. |
|---|---|---|---|---|---|---|
| Па | 1 | 1,02·10⁻⁵ | 9,87·10⁻⁶ | 10⁻⁵ | 7,5·10⁻³ | 0,102 |
| гПа | 100 | 1,02·10⁻³ | 9,87·10⁻⁴ | 10⁻³ | 0,75 | 10,2 |
| кгс/см² | 9,81·10⁴ | 1 | 0,968 | 0,981 | 736 | 10⁴ |
| атм | 1,013·10⁵ | 1,033 | 1 | 1,013 | 760 | 1,033·10⁴ |
| бар | 10⁵ | 1,02 | 0,987 | 1 | 750 | 1,02·10⁴ |
| мм рт. ст. | 133 | 1,36·10⁻³ | 1,32·10⁻³ | 1,33·10⁻³ | 1 | 13,6 |
| мм вод. ст. | 9,81 | 10⁻⁴ | 9,68·10⁻⁵ | 9,81·10⁻⁵ | 7,36·10⁻² | 1 |
При выборе единиц измерения для контроля чистых помещений предпочтение обычно отдаётся гПа или Па, так как они наиболее удобны для отображения малых перепадов давления. Многие современные цифровые манометры позволяют мгновенно переключаться между единицами без потери точности.
Принципы действия средств измерения давления
Все приборы для измерения давления можно разделить на несколько основных групп по принципу действия: жидкостные, деформационные и электрические (электронные). Выбор типа прибора зависит от диапазона измерений, требуемой точности, условий эксплуатации и необходимости регистрации данных.
Жидкостные манометры
В жидкостных манометрах измеряемое давление уравновешивается гидростатическим давлением столба жидкости (воды, ртути, масла). Классическим примером является U-образный манометр. Высота столба жидкости пропорциональна разности давлений:
$$ \Delta p = \rho g h $$
где \(\rho\) — плотность жидкости, \(g\) — ускорение свободного падения, \(h\) — разность уровней. Жидкостные манометры отличаются высокой точностью в лабораторных условиях, однако неудобны для повседневного использования в чистых помещениях из-за наличия жидкости, возможности загрязнения и сложности считывания показаний.
Деформационные манометры
В деформационных манометрах чувствительным элементом служит упругая мембрана, трубчатая пружина (трубка Бурдона) или сильфон. Под действием давления элемент деформируется, и это перемещение передаётся на стрелку или преобразуется в электрический сигнал. Такие приборы надёжны, не содержат жидкости и широко применяются для измерения избыточного и дифференциального давления в промышленных условиях.
Электрические и электронные манометры
Современные цифровые дифференциальные манометры используют пьезорезистивные или ёмкостные сенсоры. Давление вызывает деформацию тонкой кремниевой мембраны, на которой расположены тензорезисторы. Изменение сопротивления преобразуется в цифровой сигнал и выводится на дисплей. Электронные приборы обеспечивают высокую разрешающую способность (до 0,01 гПа), температурную компенсацию, возможность усреднения показаний и передачи данных по Bluetooth.
Именно электронные манометры наиболее востребованы для контроля малых перепадов давления в чистых помещениях и лабораториях. Они не требуют специального обслуживания, быстро приходят в рабочее состояние и позволяют сохранять результаты измерений для последующего анализа.
Практическое применение портативных дифференциальных манометров в чистых помещениях и лабораториях
В чистых помещениях и лабораториях величина контролируемого перепада давления обычно не превышает 20–30 гПа. Для надёжного измерения таких малых значений необходимы приборы с разрешающей способностью не хуже 0,1 гПа и низкой погрешностью в нижней части диапазона. Портативные цифровые дифференциальные манометры полностью отвечают этим требованиям и сегодня являются основным инструментом для периодического контроля.
Одним из наиболее удобных решений для оперативных измерений является компактный дифференциальный манометр Testo 510. Прибор обладает диапазоном 0–100 гПа, разрешением 0,01 гПа и высокой точностью, что позволяет уверенно фиксировать типичные для чистых зон перепады 5–15 Па. Простота использования и наличие магнитного держателя делают его незаменимым при обходах помещений и проверке фильтров.
Для задач, требующих не только измерения, но и документирования результатов, оптимально подходят модели с подключением к мобильному приложению — Testo 512-1 и Testo 512-2. Эти приборы позволяют в реальном времени передавать данные на смартфон или планшет, строить графики изменения давления, усреднять показания за заданный интервал времени и формировать отчёты в формате PDF. Такая функциональность особенно ценна при проведении квалификации чистых помещений, валидации систем HVAC и подготовке к аудитам.
В качестве доступной и точной альтернативы широко применяются цифровые дифференциальные манометры VA-MN510ST и RGK PM-12. Прибор RGK PM-12 оснащён двумя измерительными каналами, что даёт возможность одновременно контролировать давление в двух зонах и сразу отображать разницу между ними. Диапазон измерений до 150 гПа с разрешением 0,1 гПа и функциями фиксации максимума, минимума и среднего значения делает эти модели удобными для ежедневного использования в лабораториях и на фармацевтических производствах.
Основные сценарии применения портативных приборов
- Проверка и поддержание каскада давления между помещениями разных классов чистоты при открывании дверей и в статическом режиме.
- Контроль перепада давления на приточных и вытяжных HEPA-фильтрах для оценки степени их загрязнения.
- Измерение избыточного давления в изоляторах, ламинарных шкафах и чистых зонах с однонаправленным потоком воздуха.
- Периодическая поверка и сравнение показаний стационарных датчиков давления.
- Диагностика работы систем вентиляции и кондиционирования при пусконаладочных работах и после реконструкции.
Порядок проведения измерений портативным манометром
- Подготовить прибор: установить свежие элементы питания, выполнить обнуление в горизонтальном положении вне зоны измерения.

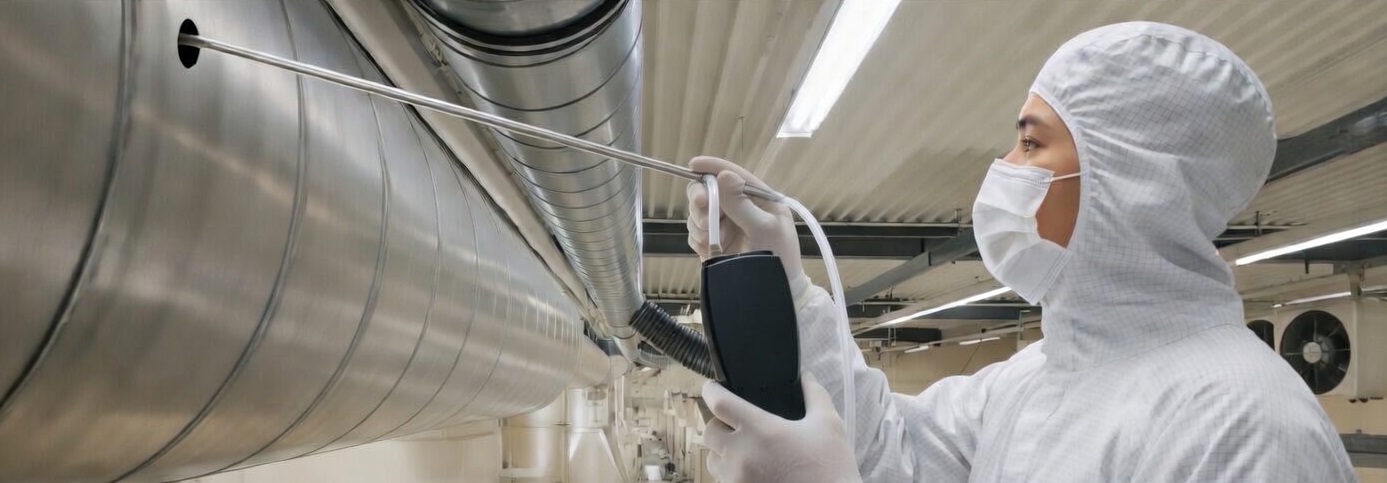

- Подключить измерительные шланги к точкам отбора давления (штуцеры на стенах или в воздуховодах). Длина шлангов должна быть минимальной, чтобы избежать дополнительных погрешностей.
- Зафиксировать показания в нескольких характерных точках помещения (в центре, у дверей, у фильтров).
- При использовании моделей с приложением (Testo 512-1, Testo 512-2) активировать запись данных и указать условия измерения (температура, состояние дверей, режим работы вентиляции).
- Сравнить полученные значения с установленными пределами и при необходимости принять меры по регулировке приточной или вытяжной вентиляции.
- Зафиксировать результаты в журнале или экспортировать отчёт из приложения.
При измерениях важно учитывать влияние температуры окружающей среды и самого прибора. Большинство современных цифровых манометров имеют встроенную температурную компенсацию, однако резкие перепады температуры могут временно влиять на нулевую точку. Поэтому перед каждым новым циклом измерений рекомендуется повторное обнуление.
Портативные дифференциальные манометры позволяют быстро и с высокой воспроизводимостью оценивать состояние каскада давления. Их использование в сочетании со стационарными системами мониторинга обеспечивает полный контроль за поддержанием чистоты в помещениях и лабораториях.
Стационарные системы мониторинга и регистрации перепада давления
Для обеспечения непрерывного контроля перепада давления в чистых помещениях и лабораториях всё чаще применяют стационарные системы мониторинга. В отличие от портативных приборов, используемых для периодических проверок, стационарные решения позволяют в режиме реального времени отслеживать состояние каскада давления, фиксировать отклонения и автоматически формировать сигналы тревоги. Такие системы интегрируются в системы автоматизации зданий (BMS) или промышленные SCADA-системы и обеспечивают постоянный архив данных, необходимый для валидации и аудитов.
Основу стационарной системы составляют дифференциальные преобразователи давления (датчики), устанавливаемые непосредственно в ограждающих конструкциях или воздуховодах. Чувствительным элементом обычно служит пьезорезистивная мембрана, аналогичная тем, что применяются в современных портативных манометрах. Сигнал с датчика передаётся по аналоговому каналу 4–20 мА или по цифровому протоколу (Modbus, Profibus, Ethernet). Это позволяет одновременно контролировать десятки точек измерения и отображать информацию на центральном диспетчерском пульте.
Важным элементом системы является настройка пороговых значений и логики сигнализации. При снижении перепада давления ниже установленного минимума (например, ниже 8 Па для зоны ISO 7) система формирует предупредительный сигнал. При дальнейшем падении или при отрицательном перепаде срабатывает аварийная сигнализация — включаются световые и звуковые оповещатели, а информация передаётся ответственному персоналу по электронной почте или SMS. Современные системы также фиксируют продолжительность отклонения и автоматически формируют отчёты о нарушениях.
| Параметр | Портативные манометры | Стационарные системы |
|---|---|---|
| Режим работы | Периодический (обходы, проверки) | Непрерывный 24/7 |
| Разрешающая способность | 0,01–0,1 гПа | 0,1–1 Па (в зависимости от модели) |
| Регистрация данных | Встроенная память или приложение | Автоматическая архивация в базе данных |
| Сигнализация | Визуальная на дисплее | Автоматическая (световая, звуковая, удалённая) |
| Интеграция в BMS/SCADA | Ограниченная (только при наличии интерфейса) | Полная (аналоговый и цифровой выход) |
| Стоимость владения | Низкая (прибор + поверка) | Выше (монтаж, кабели, ПО, обслуживание) |
| Лучшее применение | Оперативный контроль, валидация, поверка датчиков | Постоянный мониторинг критических зон |
При проектировании стационарной системы важно правильно выбрать точки измерения: обычно это пары «чистая зона — смежная менее чистая зона», а также перепады на фильтрах и в технологических изоляторах. Датчики устанавливают на высоте 1,5–2 м от пола, вдали от источников тепла и вибрации. Для повышения надёжности применяют дублирование критических каналов измерения.
Учёт погрешностей измерений и метрологическое обеспечение
Точность контроля перепада давления напрямую зависит от правильного учёта всех источников погрешностей. Согласно классификации, принятой в метрологии, погрешности делятся на систематические и случайные. К систематическим относятся погрешности, связанные с нулевым смещением, гистерезисом чувствительного элемента, влиянием температуры и ориентации прибора в пространстве. Случайные погрешности проявляются в разбросе показаний при повторных измерениях.
Наиболее значимое влияние на результаты измерений малых перепадов оказывает температурная погрешность и дрейф нуля. Даже небольшое изменение температуры окружающей среды или самого прибора может вызвать смещение показаний на несколько паскалей. Современные цифровые манометры оснащены встроенной температурной компенсацией, что существенно снижает эту составляющую погрешности. Тем не менее перед каждым циклом измерений рекомендуется выполнять обнуление прибора в условиях, максимально близких к условиям измерения.
Метрологическое обеспечение включает периодическую поверку и калибровку средств измерений. Периодичность поверки дифференциальных манометров, используемых в сфере государственного регулирования обеспечения единства измерений, устанавливается в соответствии с действующими методиками. Для лабораторных и производственных условий рекомендуется проводить поверку не реже одного раза в год, а при интенсивной эксплуатации — чаще. Калибровку стационарных датчиков обычно выполняют без демонтажа с помощью переносных калибраторов давления.
| Источник погрешности | Возможное влияние | Способ минимизации |
|---|---|---|
| Дрейф нуля | Смещение показаний на 1–5 Па | Регулярное обнуление перед измерением |
| Температурная погрешность | До 0,5 % на 10 °C | Использование приборов с температурной компенсацией |
| Гистерезис чувствительного элемента | 0,2–1 % от диапазона | Применение высококачественных сенсоров |
| Влияние положения прибора | До 2–3 Па при наклоне | Измерение в горизонтальном положении |
| Длина и состояние шлангов | Задержка и демпфирование сигнала | Короткие чистые шланги малого диаметра |
| Колебания атмосферного давления | Изменение базового уровня | Одновременное измерение в двух точках |
При использовании портативных приборов для поверки стационарных датчиков важно соблюдать методику сравнения: измерения проводят в одной и той же точке последовательно двумя приборами и сравнивают результаты. Расхождение не должно превышать сумму допусков обоих средств измерений.
Практические рекомендации по организации контроля
Эффективная система контроля перепада давления в чистых помещениях и лабораториях строится на сочетании непрерывного мониторинга и периодических проверок портативными приборами. Ниже приведены ключевые рекомендации, которые позволяют обеспечить соответствие нормативным требованиям и минимизировать риски нарушения чистоты.
Организация точек измерения и частота контроля
- Критические зоны (Grade A/B, ISO 5) — непрерывный мониторинг стационарными датчиками с регистрацией каждые 1–5 минут.
- Зоны Grade C/D (ISO 6–8) — стационарный мониторинг с регистрацией каждые 5–15 минут + еженедельные проверки портативным манометром.
- Вспомогательные помещения — периодический контроль портативными приборами не реже одного раза в неделю.
- После каждого ремонта, реконструкции или длительного простоя — внеочередная проверка всего каскада давления.
Документирование и реагирование на отклонения
- Вести электронный или бумажный журнал контроля с указанием даты, времени, значения Δp, используемого прибора, ФИО оператора и примечаний.
- При отклонении перепада давления за пределы установленных границ немедленно информировать ответственного специалиста и начинать расследование причин (проверка работы вентиляции, состояния фильтров, герметичности дверей).
- Все отклонения и принятые меры документировать в отдельном разделе журнала или в системе качества.
- Проводить регулярный анализ трендов показаний для выявления постепенного ухудшения состояния фильтров или систем вентиляции.
| Дата | Время | Зона 1 → Зона 2 | Δp, Па | Прибор | Оператор | Примечание |
|---|---|---|---|---|---|---|
| 24.06.2026 | 09:15 | ISO 7 → ISO 8 | 12,3 | Testo 512-1 | Иванов А. В. | Норма |
| 24.06.2026 | 14:40 | Grade B → Grade C | 14,8 | RGK PM-12 | Петрова С. Н. | После замены фильтра |
Персонал, выполняющий измерения, должен пройти обучение по правилам работы с конкретными моделями манометров, методам обнуления и интерпретации результатов. Регулярные тренинги и проверка знаний позволяют снизить влияние человеческого фактора на точность контроля.
Заключение
Контроль перепада давления является одним из фундаментальных элементов обеспечения чистоты в помещениях и лабораториях. Правильно организованная система мониторинга позволяет своевременно выявлять нарушения каскада давления, предотвращать загрязнение продукции и гарантировать соответствие требованиям нормативных документов. Современные цифровые дифференциальные манометры значительно упрощают выполнение этих задач, предоставляя высокую точность, удобство использования и возможности документирования результатов.
Сочетание стационарных систем непрерывного мониторинга с периодическими проверками портативными приборами создаёт надёжный многоуровневый контроль. При этом важно не только правильно выбрать оборудование, но и обеспечить его регулярную поверку, обучение персонала и чёткую процедуру реагирования на отклонения.
Чтобы обеспечить надёжный и точный контроль перепада давления в чистых помещениях и лабораториях, многие специалисты выбирают современные цифровые дифференциальные манометры. Купить подходящий прибор по оптимальной цене можно в специализированном магазине измерительного оборудования.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
