Цифровой манометр: что это такое и как он работает

Оглавление

• 1. Введение. Что такое цифровой (электронный) манометр и зачем он нужен
• 2. Краткий исторический экскурс: от жидкостных и механических манометров к цифровым
• 3. Основные понятия и единицы измерения давления
• 4. Устройство цифрового манометра
• 5. Принцип работы цифрового манометра
• 6. Виды цифровых манометров по измеряемому давлению
• 7. Классификация по точности, диапазонам и исполнению
• 8. Погрешности цифровых манометров и метрологическое обеспечение
• 9. Преимущества и ограничения цифровых манометров
• 10. Области применения
• 11. Особенности эксплуатации, обслуживания и поверки
• 12. Как правильно выбрать цифровой манометр под задачу
• 13. Заключение

1. Введение. Что такое цифровой (электронный) манометр и зачем он нужен

Давление относится к числу важнейших технологических параметров. Почти 70 % всех измерений, выполняемых в научных исследованиях, промышленности и сельском хозяйстве, связаны именно с измерением давления и расхода. Точность и надёжность этих измерений напрямую влияют на качество технологических процессов, безопасность оборудования и экономическую эффективность производства.

Цифровой манометр (электронный манометр) — это современное средство измерения давления, в котором измеряемая величина преобразуется в электрический сигнал, обрабатывается микропроцессором и отображается на цифровом индикаторе в выбранных единицах. В отличие от классических жидкостных и деформационных (механических) приборов, цифровой манометр не имеет подвижных механических частей в измерительной цепи, что существенно повышает стабильность, снижает инерционность и расширяет функциональные возможности.

Электронный манометр позволяет не только измерять текущее значение давления, но и фиксировать минимальные и максимальные показания, рассчитывать среднее значение, переключать единицы измерения, а в ряде моделей — передавать данные по беспроводным интерфейсам. Компактные цифровые приборы, такие как Testo 510 и Testo 511, широко применяются для оперативного контроля в системах вентиляции, холодильной технике, при наладке газового оборудования и в лабораторной практике.

Основная задача цифрового манометра — обеспечить высокую точность, удобство считывания и возможность интеграции в современные системы автоматизации. При этом он остаётся автономным измерительным прибором, который может использоваться как самостоятельно, так и в составе более сложных измерительных комплексов.

2. Краткий исторический экскурс: от жидкостных и механических манометров к цифровым

История измерения давления начинается с XVII века. В 1643 году Эванджелиста Торричелли создал первый ртутный барометр, продемонстрировав существование атмосферного давления. Принцип уравновешивания измеряемого давления столбом жидкости лёг в основу всех жидкостных манометров — U-образных, чашечных и микроманометров.

В XIX веке появились деформационные приборы. В 1849 году Эжен Бурдон запатентовал трубчатую пружину (трубку Бурдона), которая до сих пор применяется в механических манометрах. Позже получили распространение мембранные и сильфонные чувствительные элементы.

Электрические методы измерения давления начали развиваться в первой половине XX века. Использование зависимости электрических параметров (сопротивления, ёмкости, индуктивности) от деформации упругого элемента позволило создать датчики с электрическим выходным сигналом. Однако настоящий прорыв произошёл с появлением полупроводниковых технологий и микропроцессорной техники во второй половине XX века.

Пьезорезистивные кремниевые сенсоры, изготовленные по технологии MEMS (Micro-Electro-Mechanical Systems), в сочетании с аналого-цифровыми преобразователями и встроенными микропроцессорами сделали возможным создание компактных, точных и функциональных цифровых манометров. Современные приборы, такие как Testo 510 (дифференциальный) и Testo 511 (абсолютного давления), представляют собой законченные измерительные устройства с температурной компенсацией, возможностью выбора единиц измерения и цифровым дисплеем.

Сегодня цифровые манометры постепенно вытесняют механические приборы в большинстве областей, где требуется оперативный контроль, высокая разрешающая способность и возможность документирования результатов.

3. Основные понятия и единицы измерения давления

Давлением \( p \) называют отношение абсолютной величины нормальной (перпендикулярной к поверхности) силы \( F \) к площади \( S \) этой поверхности:

Если сила распределена равномерно, давление одинаково во всех точках поверхности. Согласно закону Паскаля, давление в жидкости или газе передаётся без изменения во все стороны.

Различают следующие виды давления:

• Абсолютное давление — измеряется относительно абсолютного вакуума (полного отсутствия молекул в объёме).
• Барометрическое (атмосферное) давление — абсолютное давление, создаваемое земной атмосферой.
• Избыточное (манометрическое) давление — разность между абсолютным давлением и атмосферным, если абсолютное больше атмосферного.
• Вакуумметрическое давление — разность между атмосферным и абсолютным давлением, если абсолютное меньше атмосферного.
• Дифференциальное давление — разность давлений в двух точках или двух системах, ни одно из которых не является атмосферным.

В Международной системе единиц (СИ) основной единицей давления является паскаль (Па):

На практике продолжают широко применяться внесистемные единицы. Соотношения между наиболее распространёнными единицами давления приведены в таблице.

Современные цифровые манометры обычно позволяют выбирать единицы измерения непосредственно на приборе: Па, гПа, мбар, мм рт. ст., мм вод. ст., psi и другие. Это существенно упрощает работу специалиста и снижает вероятность ошибок при пересчёте.

4. Устройство цифрового манометра

Конструктивно цифровой манометр представляет собой законченный измерительный прибор, в котором все основные элементы объединены в одном корпусе. Рассмотрим основные функциональные блоки.

4.1. Чувствительный элемент (сенсор)

Чувствительный элемент — сердце прибора. В большинстве современных цифровых манометров применяются интегрированные кремниевые (силиконовые) сенсоры давления. В приборах Testo 510 и Testo 511 используются монолитные пьезорезистивные преобразователи с тонкой плёночной металлической мембраной, откалиброванные с температурной компенсацией.

Сенсор воспринимает давление измеряемой среды и преобразует его в изменение электрического параметра (чаще всего сопротивления). Основными типами сенсоров являются:

• пьезорезистивные;
• ёмкостные;
• резонансные;
• пьезоэлектрические (для динамических измерений).

Пьезорезистивные сенсоры получили наибольшее распространение благодаря высокой чувствительности, хорошей линейности и возможности массового производства по полупроводниковой технологии.

4.2. Измерительный преобразователь

Измерительный преобразователь преобразует изменение параметра сенсора в электрический сигнал низкого уровня (напряжение или ток), пропорциональный измеряемому давлению. Обычно это мостовая схема (мост Уитстона), в плечи которой включены пьезорезисторы, сформированные на мембране.

При деформации мембраны под действием давления сопротивление одних резисторов увеличивается, других — уменьшается, и на диагонали моста появляется разностный сигнал.

4.3. Аналого-цифровой преобразователь

Аналоговый сигнал с преобразователя поступает на аналого-цифровой преобразователь (АЦП). АЦП преобразует непрерывный сигнал в цифровой код. Разрядность АЦП и частота преобразования определяют разрешающую способность и быстродействие прибора.

В современных цифровых манометрах применяются АЦП с разрядностью 12–24 бита, что позволяет получать высокое разрешение даже в широком диапазоне измерений.

4.4. Микропроцессор и программное обеспечение

Микропроцессор выполняет обработку цифрового сигнала: температурную компенсацию, линеаризацию характеристики, фильтрацию, расчёт дополнительных параметров (минимум, максимум, среднее), управление дисплеем и клавиатурой.

Программное обеспечение (firmware) жёстко прошито в процессе производства. В приборах Testo 510 и Testo 511 уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует категории «А» по МИ 3286-2010. Модификация метрологически значимой части ПО невозможна без полного стирания памяти микропроцессора.

4.5. Дисплей и органы управления

Результаты измерений отображаются на жидкокристаллическом дисплее. Современные приборы имеют подсветку, возможность отображения единиц измерения, индикацию режимов Hold, Max, Min и среднего значения.

Органы управления обычно представляют собой несколько кнопок, позволяющих включать прибор, выбирать режим, фиксировать показания и переключать единицы измерения. В приборах серии Testo 510/511 предусмотрены функции удержания показаний, отображения экстремальных значений и расчёта среднего по времени.

4.6. Корпус, штуцеры, питание

Корпус цифрового манометра выполняется из ударопрочного пластика и обеспечивает защиту от пыли и влаги (часто IP40 и выше). Штуцеры для подключения измеряемой среды располагаются на верхней или боковой стороне прибора. В дифференциальных моделях имеется два штуцера («+» и «−»).

Питание, как правило, осуществляется от сменных батарей (например, 2×AAA). Время непрерывной работы современных приборов достигает 50 часов и более без подсветки. Многие модели оснащены магнитным держателем на задней стороне корпуса, что удобно при работе в полевых условиях.

5. Принцип работы цифрового манометра

5.1. Физические основы преобразования давления

Наибольшее распространение в цифровых манометрах получил пьезорезистивный эффект. Пьезорезистивный эффект заключается в изменении удельного сопротивления полупроводникового материала под действием механических напряжений.

На тонкой кремниевой мембране методом диффузии или ионной имплантации формируются пьезорезисторы. При воздействии давления мембрана прогибается, в её материале возникают напряжения сжатия и растяжения. Сопротивление пьезорезисторов изменяется пропорционально этим напряжениям.

Относительное изменение сопротивления описывается выражением:

где \( \pi_l \) и \( \pi_t \) — продольный и поперечный коэффициенты пьезорезистивного эффекта, \( \sigma_l \) и \( \sigma_t \) — продольное и поперечное механические напряжения.

Пьезорезисторы включаются в мостовую схему, что позволяет получить дифференциальный сигнал, пропорциональный давлению, и одновременно скомпенсировать влияние температуры на абсолютные значения сопротивлений.

Помимо пьезорезистивного эффекта применяются:

• ёмкостной принцип — изменение ёмкости между подвижной мембраной и неподвижным электродом;
• резонансный принцип — изменение собственной частоты колебаний чувствительного элемента под действием давления;
• пьезоэлектрический принцип — генерация электрического заряда при деформации (используется преимущественно для измерения быстропеременных давлений).

5.2. Цепочка преобразования сигнала

Полная цепочка преобразования в цифровом манометре выглядит следующим образом:

1. Давление воздействует на мембрану сенсора.
2. Мембрана деформируется, пьезорезисторы изменяют сопротивление.
3. Мостовая схема формирует напряжение разбаланса.
4. Сигнал усиливается и поступает на АЦП.
5. АЦП преобразует аналоговый сигнал в цифровой код.
6. Микропроцессор выполняет коррекцию (температурную, линеаризацию), рассчитывает значение давления в выбранных единицах.
7. Результат выводится на дисплей и/или передаётся во внешние устройства.

Вся обработка происходит в реальном времени. Период измерений в компактных приборах обычно составляет 0,5 с, что обеспечивает практически мгновенное отображение изменений давления.

5.3. Температурная компенсация и линеаризация

Характеристики полупроводниковых сенсоров существенно зависят от температуры. Поэтому обязательным элементом современных цифровых манометров является температурная компенсация.

На кристалле сенсора размещается термочувствительный элемент (терморезистор или диод). Микропроцессор по данным этого элемента вносит поправки в результат измерения. В приборах Testo 510 и Testo 511 сенсоры откалиброваны с температурной компенсацией в диапазоне эксплуатации от 0 до 50 °C.

Линеаризация выполняется программно. Характеристика сенсора аппроксимируется полиномом, коэффициенты которого записываются в память прибора при заводской калибровке. Это позволяет получить практически линейную зависимость показаний от давления во всём диапазоне измерений.

6. Виды цифровых манометров по измеряемому давлению

По виду измеряемого давления цифровые манометры подразделяются на несколько основных групп в соответствии с ГОСТ 8.271–77.

6.1. Манометры абсолютного давления

Манометры абсолютного давления измеряют давление относительно абсолютного вакуума. Внутри сенсора создаётся опорная вакуумная камера. Такие приборы необходимы там, где требуется знать истинное абсолютное значение (метеорология, вакуумные технологии, некоторые химические процессы).

Типичный пример — Testo 511 с диапазоном измерений абсолютного давления от 300 до 1200 гПа и разрешением 0,1 гПа.

6.2. Манометры избыточного давления

Наиболее распространённый тип. Измеряют разность между давлением в системе и атмосферным давлением. Одна сторона сенсора соединена с измеряемой средой, другая — с атмосферой. Используются практически во всех отраслях промышленности для контроля давления в трубопроводах, сосудах, гидро- и пневмосистемах.

6.3. Дифференциальные манометры

Дифференциальные манометры (дифманометры) измеряют разность давлений между двумя точками. Имеют два независимых входа («+» и «−»). Широко применяются для измерения перепада давления на фильтрах, диафрагмах, при определении расхода методом переменного перепада давления, а также для контроля герметичности.

Компактный цифровой дифференциальный манометр Testo 510 имеет диапазон от 0 до 100 гПа, разрешение 0,01 гПа и позволяет измерять как малые перепады, так и скорость потока с помощью трубки Пито.

6.4. Вакуумметры

Вакуумметры предназначены для измерения давления ниже атмосферного (разрежения). В цифровом исполнении они могут быть выполнены как на основе абсолютных сенсоров, так и как специальные высоковакуумные приборы. Для высокоточных измерений в области среднего и высокого вакуума применяются термопарные, ионизационные и ёмкостные вакуумметры. Компактный высокоточный цифровой вакуумметр Testo 552 с Bluetooth-интерфейсом относится к приборам для работы в области низкого и среднего вакуума.

7. Классификация по точности, диапазонам и исполнению

Цифровые манометры классифицируют по нескольким признакам, что позволяет правильно подобрать прибор под конкретную задачу.

По классу точности и назначению

• Общепромышленные (технические) — предназначены для работы в условиях промышленных площадок: перепады температуры и влажности, вибрация, загрязнения. Класс точности обычно 0,5–1,5 %.
• Лабораторные — приборы повышенной точности для стабильных условий лабораторий и метрологических служб. Класс точности 0,1–0,25 % и выше.
• Образцовые — используются для поверки рабочих средств измерений.
• Специальные — для экстремальных условий (взрывоопасные зоны, агрессивные среды, транспорт, котельные установки).

По диапазону измерений

Диапазоны цифровых манометров охватывают практически весь спектр давлений, встречающихся в технике — от единиц паскалей до сотен мегапаскалей. Компактные приборы, такие как Testo 510 (0…100 гПа) и Testo 511 (300…1200 гПа), ориентированы на область низких и средних давлений. Высокоточный вакуумметр Testo 552 предназначен для работы в области разрежения.

По конструктивному исполнению и условиям эксплуатации

• Общепромышленное исполнение (IP40 и выше).
• Взрывозащищённое исполнение (для зон, где возможно образование взрывоопасных смесей).
• Коррозионностойкое исполнение (материалы, устойчивые к агрессивным средам).
• Переносные компактные приборы с автономным питанием.
• Стационарные приборы с унифицированным выходным сигналом (4–20 мА, 0–10 В) для систем автоматизации.

Нормативные требования к приборам контроля и регулирования технологических процессов установлены ГОСТ Р 52931-2008. Общие технические условия на манометры, вакуумметры и мановакуумметры регламентируются ГОСТ 2405–88.

8. Погрешности цифровых манометров и метрологическое обеспечение

Основными составляющими погрешности цифрового манометра являются:

• основная абсолютная или приведённая погрешность;
• вариация показаний (гистерезис);
• дополнительная температурная погрешность;
• погрешность, вызванная нестабильностью питания и старением элементов.

Для приборов Testo 510 пределы допускаемой абсолютной погрешности составляют:

• ±0,03 гПа в диапазоне 0…0,30 гПа;
• ±0,05 гПа в диапазоне 0,31…1,00 гПа;
• ±(0,1 гПа + 1,5 % от измеряемого значения) в диапазоне 1,01…100,00 гПа.

Для Testo 511 пределы допускаемой абсолютной погрешности равны ±5 гПа во всём диапазоне измерений 300…1200 гПа.

Вариация показаний обычно не превышает значения основной погрешности. Температура эксплуатации большинства компактных цифровых манометров лежит в пределах 0…50 °C, температура хранения — от −40 до +70 °C.

Поверка цифровых манометров выполняется в соответствии с утверждёнными методиками. Для Testo 510 и Testo 511 применяется методика МП РТ 1891-2013. В качестве средств поверки используются калибраторы давления и образцовые барометры соответствующих разрядов.

Передача единицы давления осуществляется по государственным поверочным схемам:

• ГОСТ 8.223-76 — для средств измерений абсолютного давления;
• ГОСТ 8.187-76 — для средств измерений разности давлений.

Межповерочный интервал для большинства цифровых манометров составляет 1 год. После ремонта или при нарушении пломб (разрушающихся наклеек) прибор подлежит внеочередной поверке.

9. Преимущества и ограничения цифровых манометров

Основные преимущества

• Высокая точность и разрешающая способность — современные сенсоры обеспечивают разрешение до 0,01 гПа и лучше.
• Отсутствие погрешности считывания — цифровой дисплей исключает параллакс и субъективность отсчёта по шкале.
• Многофункциональность — фиксация минимума и максимума, расчёт среднего значения, переключение единиц измерения, подсветка дисплея.
• Компактность и малый вес — приборы массой около 90 г удобны для полевых работ.
• Температурная компенсация — существенно снижает влияние температуры окружающей среды на результат измерения.
• Возможность документирования — в моделях с интерфейсами (например, Testo 512-1, Testo 512-2, Testo 552) данные могут передаваться на внешние устройства.
• Отсутствие подвижных механических частей в измерительной цепи — выше надёжность и долговечность.

Ограничения и особенности

• Зависимость от источника питания (батареи). При разряде батарей измерения становятся невозможны.
• Чувствительность к перегрузкам по давлению. Превышение допустимого давления может вывести сенсор из строя.
• Ограниченный температурный диапазон эксплуатации по сравнению с некоторыми механическими приборами.
• Необходимость периодической поверки и соблюдения условий хранения.
• Магнитное поле, создаваемое магнитным держателем, требует соблюдения безопасного расстояния (не менее 10 см) от кардиостимуляторов и чувствительного оборудования.

Несмотря на указанные ограничения, преимущества цифровых манометров в большинстве практических задач значительно перевешивают их недостатки.

10. Области применения

Цифровые манометры нашли широкое применение практически во всех отраслях, где требуется измерение давления:

• Системы вентиляции и кондиционирования (HVAC) — измерение перепада давления на фильтрах, контроль тяги, настройка воздушных потоков. Дифференциальные приборы типа Testo 510 особенно удобны для этих целей.
• Холодильная техника и тепловые насосы — контроль давления в контурах, проверка герметичности.
• Газовое хозяйство — измерение давления газа, проверка герметичности соединений, наладка горелок.
• Промышленность — мониторинг технологических параметров в химической, пищевой, бумажной, нефтегазовой отраслях.
• Энергетика и транспорт — контроль давления в гидро- и пневмосистемах, системах смазки и охлаждения.
• Лабораторные и научно-исследовательские работы — высокоточные измерения абсолютного и дифференциального давления.
• Вакуумные технологии — контроль разрежения с помощью высокоточных вакуумметров (Testo 552).
• Метрологические службы — использование в качестве рабочих эталонов и средств поверки.

Благодаря компактности, автономности и наличию дополнительных функций цифровые манометры стали незаменимым инструментом наладчиков, сервисных инженеров и специалистов служб КИПиА.

11. Особенности эксплуатации, обслуживания и поверки

Эксплуатация

Перед началом работы необходимо:

• убедиться в исправности батарей и правильности их установки с соблюдением полярности;
• выбрать требуемые единицы измерения и при необходимости настроить плотность среды (для измерения скорости потока);
• проверить герметичность соединений штуцеров с измеряемой системой;
• не допускать превышения максимального рабочего давления сенсора.

При работе с приборами, имеющими магнитный держатель, следует соблюдать безопасное расстояние не менее 10 см от кардиостимуляторов и оборудования, чувствительного к магнитному полю (мониторы, компьютеры, магнитные носители).

Прибор нельзя хранить совместно с растворителями, кислотами и другими агрессивными веществами. Корпус следует оберегать от сильных ударов и падений.

Обслуживание

• Регулярно проверять состояние батарей и своевременно их заменять.
• Содержать штуцеры и защитную крышку в чистоте.
• Не разбирать корпус — стык частей защищён разрушающейся наклейкой. Нарушение целостности наклейки делает невозможной дальнейшую эксплуатацию без поверки.
• При необходимости очистки использовать только мягкую сухую или слегка влажную ткань.

Поверка

Поверка проводится в соответствии с утверждённой методикой. Для Testo 510 и Testo 511 — по МП РТ 1891-2013. Основные средства поверки: калибраторы давления и образцовые барометры соответствующих классов точности.

После поверки на прибор наносится знак утверждения типа (голографическая наклейка) и оформляется свидетельство о поверке. Межповерочный интервал, как правило, составляет один год.

12. Как правильно выбрать цифровой манометр под задачу

При выборе цифрового манометра рекомендуется последовательно ответить на следующие вопросы:

1. Какой вид давления необходимо измерять?
   • Абсолютное → приборы типа Testo 511.
   • Дифференциальное → приборы типа Testo 510, Testo 512-1, Testo 512-2.
   • Разрежение (вакуум) → высокоточные вакуумметры типа Testo 552.
2. Какой диапазон измерений требуется? Диапазон прибора должен с запасом перекрывать ожидаемые значения давления. Работа вблизи верхней границы диапазона снижает относительную точность.
3. Какая точность необходима? Для технологических измерений часто достаточно погрешности 1–1,5 %. Для лабораторных и наладочных работ выбирают приборы с более высокой точностью.
4. Какие дополнительные функции нужны? Фиксация экстремумов, расчёт среднего, измерение скорости потока трубкой Пито, беспроводная передача данных, магнитный держатель.
5. В каких условиях будет эксплуатироваться прибор? Температура, влажность, наличие вибрации, агрессивных сред, взрывоопасных зон.
6. Требуется ли интеграция в систему? Если да — необходимо наличие интерфейса и унифицированного выходного сигнала.

Правильный выбор цифрового манометра позволяет получить достоверные результаты измерений, повысить эффективность работы и снизить затраты на обслуживание оборудования.

13. Заключение

Цифровой манометр — это современный, точный и удобный инструмент для измерения давления. Благодаря использованию пьезорезистивных и других электронных сенсоров, микропроцессорной обработке сигнала и цифровому отображению результатов он значительно превосходит классические жидкостные и механические приборы по точности, функциональности и удобству эксплуатации.

Понимание принципа работы, устройства и метрологических характеристик цифрового манометра позволяет грамотно выбирать прибор под конкретную задачу, правильно его эксплуатировать и своевременно проводить поверку. Это обеспечивает достоверность измерений, безопасность технологических процессов и долговечность самого средства измерений.

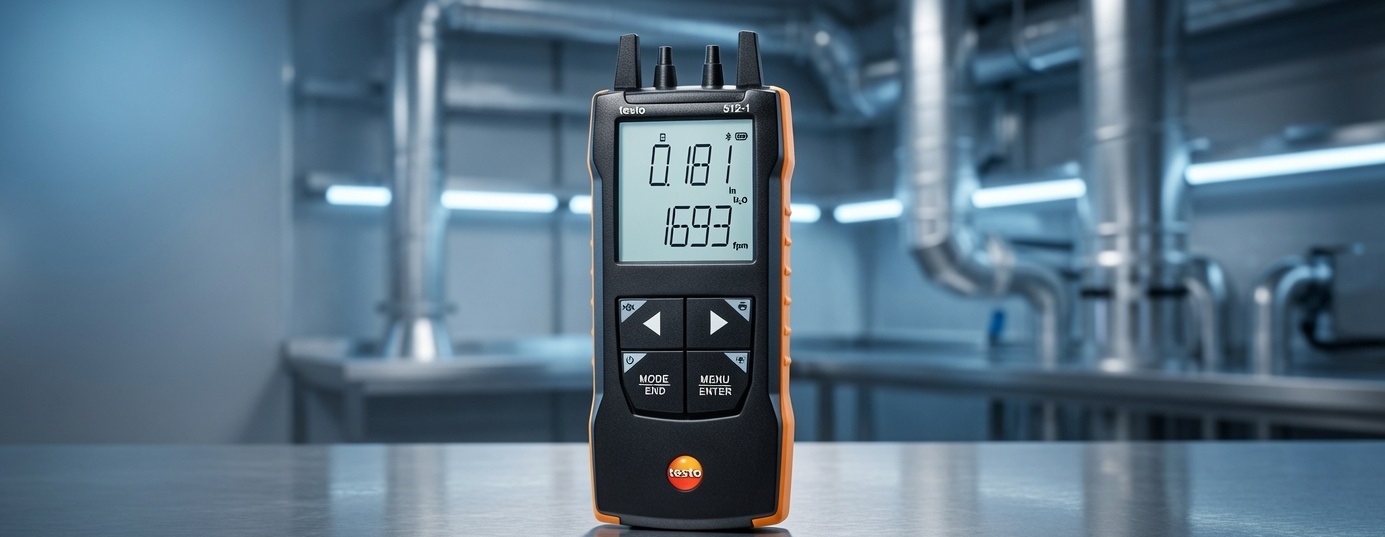

При необходимости выполнить точные измерения давления, проконтролировать перепад на фильтрах, проверить герметичность системы или провести наладку оборудования специалисты всегда могут подобрать подходящий цифровой манометр. Актуальную цену и возможность купить прибор с нужными характеристиками можно уточнить у поставщиков контрольно-измерительного оборудования. Правильно выбранный и поверенный цифровой манометр станет надёжным помощником в повседневной работе инженера и специалиста КИПиА.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
