Диагностика снижения скорости воздуха в вентиляционных системах: типичные причины и алгоритм поиска

Оглавление

1. 1. Введение: почему важно контролировать скорость воздуха в вентиляции
2. 2. Нормативные требования к параметрам воздушных потоков
3. 3. Типичные причины снижения скорости воздуха
4. 4. Пошаговый алгоритм диагностики снижения скорости воздуха
5. 5. Приборы для измерения скорости воздуха: возможности и применение
6. 6. Практические рекомендации по проведению измерений
7. 7. Профилактика и поддержание эффективности вентиляционных систем
8. 8. Заключение

1. Введение: почему важно контролировать скорость воздуха в вентиляции

Снижение скорости воздуха в вентиляционных системах — одна из самых распространённых и при этом часто недооцениваемых проблем при эксплуатации зданий. Когда скорость воздушного потока падает ниже проектных значений, это сразу сказывается на качестве внутренней среды, энергоэффективности системы и самочувствии людей в помещениях. Недостаточный воздухообмен приводит к росту концентрации углекислого газа, накоплению влаги, появлению неприятных запахов и, в долгосрочной перспективе, к развитию плесени и грибка на конструкциях.

Объёмный расход воздуха, который обеспечивает вентиляционная система, напрямую зависит от скорости потока. Основная расчётная зависимость имеет вид:

где \( Q \) — объёмный расход воздуха (м³/ч), \( v \) — средняя скорость воздуха в сечении (м/с), \( S \) — площадь поперечного сечения воздуховода или выходного устройства (м²). При неизменной площади сечения даже небольшое снижение скорости приводит к пропорциональному уменьшению расхода. В результате помещение недополучает требуемое количество свежего воздуха, а система работает в неоптимальном режиме.

На практике снижение скорости часто развивается постепенно и остаётся незамеченным до появления явных жалоб: духота в помещениях, неравномерная температура, повышенная влажность, запотевание окон. В производственных и общественных зданиях это может нарушать технологические процессы и санитарно-гигиенические требования. В жилых и офисных зданиях проблема проявляется в виде дискомфорта и роста заболеваемости.

Кроме прямого влияния на качество воздуха, снижение скорости увеличивает энергозатраты. Вентилятор начинает работать с большей нагрузкой или на повышенных оборотах, чтобы компенсировать падение производительности. Это приводит к перерасходу электроэнергии и ускоренному износу оборудования. Регулярная диагностика скорости воздуха позволяет выявить проблему на ранней стадии и принять меры до того, как последствия станут дорогостоящими.

2. Нормативные требования к параметрам воздушных потоков

В Российской Федерации требования к параметрам воздушной среды и к системам вентиляции установлены в актуализированных сводах правил и государственных стандартах. Основным документом, регулирующим вопросы отопления, вентиляции и кондиционирования воздуха, является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».

Согласно СП 60.13330.2020, скорость движения воздуха в обслуживаемой зоне помещений в холодный период года не должна превышать 0,3 м/с, а в тёплый период — 0,5 м/с. Эти значения приняты для предотвращения ощущения сквозняков и обеспечения равномерного распределения приточного воздуха. Одновременно документ требует поддержания проектных кратностей воздухообмена, которые напрямую зависят от скорости потока в воздуховодах и на воздухораспределительных устройствах.

Для воздушных каналов и воздухораспределителей скорости выбираются с учётом экономических, акустических и аэродинамических факторов. В магистральных воздуховодах обычно принимают значения в диапазоне 6–8 м/с, в ответвлениях — 4–6 м/с, а на выходе из приточных решёток и диффузоров — 2–4 м/с. Превышение этих значений приводит к росту шума и аэродинамического сопротивления, а снижение — к недостаточному расходу воздуха и нарушению проектного режима работы системы.

Методы проведения измерений и аэродинамических испытаний вентиляционных систем подробно описаны в ГОСТ 12.3.018-79 «Системы вентиляционные. Методы аэродинамических испытаний». Стандарт устанавливает требования к выбору точек измерения, количеству замеров в сечении, применяемым приборам и порядку обработки результатов. Соблюдение методики позволяет получать достоверные данные о фактической скорости и расходе воздуха, которые затем сравнивают с проектными и нормативными значениями.

Регулярный контроль скорости воздуха необходим не только для обеспечения комфортных условий, но и для подтверждения соответствия системы требованиям санитарных норм и правил. Отклонения от проектных показателей могут служить основанием для предписаний надзорных органов и требования проведения восстановительных работ.

3. Типичные причины снижения скорости воздуха

Снижение скорости воздуха в вентиляционных системах может быть вызвано различными факторами. Ниже приведена сводная таблица наиболее распространённых причин с указанием характерных симптомов и первичных методов диагностики.

Засорение фильтров и внутренних поверхностей воздуховодов — одна из самых частых причин. По мере накопления пыли и грязи проходное сечение уменьшается, аэродинамическое сопротивление растёт, и вентилятор не может обеспечить требуемый расход. Особенно быстро это происходит в системах с недостаточно эффективной фильтрацией или при отсутствии регулярного технического обслуживания.

Износ рабочего колеса вентилятора и элементов привода также приводит к заметному падению производительности. Загрязнение лопаток, деформация колеса, износ подшипников и ослабление ременной передачи уменьшают количество воздуха, перемещаемого вентилятором. В таких случаях даже при номинальной частоте вращения фактическая скорость на выходе из установки оказывается ниже проектной.

Нарушение герметичности воздуховодов вызывает утечку части воздуха через неплотности соединений, трещины и повреждения. В результате на конечных участках системы расход оказывается значительно ниже расчётного. Такие утечки особенно опасны в системах с высоким статическим давлением и могут долго оставаться незамеченными без инструментальной диагностики.

Неправильная регулировка воздушных заслонок и дроссель-клапанов приводит к перераспределению потоков между ветвями системы. Отдельные помещения или зоны начинают недополучать воздух, в то время как другие получают избыток. Это часто происходит после проведения ремонтных работ или изменения планировки помещений без соответствующей перенастройки системы.

4. Пошаговый алгоритм диагностики снижения скорости воздуха

Для эффективного выявления причин снижения скорости воздуха рекомендуется использовать системный пошаговый подход. Ниже приведён алгоритм, который позволяет последовательно локализовать проблему и определить необходимые меры по её устранению.

1. Шаг 1. Сбор исходных данных и анализ жалоб
   Изучить проектную документацию, паспорта вентиляционных установок, акты предыдущих измерений и наладки. Собрать информацию о текущих режимах работы системы, жалобах пользователей и персонала. Зафиксировать характер проблем: духота в отдельных помещениях, неравномерная температура, повышенная влажность, появление конденсата.
2. Шаг 2. Визуальный и органолептический осмотр доступных элементов системы
   Провести осмотр воздушных фильтров, решёток, диффузоров, наружных воздухозаборных устройств и доступных участков воздуховодов. Оценить степень загрязнения, наличие механических повреждений, следов коррозии, скопления пыли и посторонних предметов. Проверить состояние уплотнений и соединений.
3. Шаг 3. Измерение скорости воздуха в контрольных точках
   Выполнить измерения скорости в характерных сечениях: на выходе из вентиляционной установки, в магистральных воздуховодах, в ответвлениях и на воздухораспределительных устройствах. Измерения проводить в соответствии с требованиями ГОСТ 12.3.018-79, выбирая достаточное количество точек в сечении для получения средней скорости.
4. Шаг 4. Сравнение измеренных значений с проектными и нормативными данными
   Сопоставить полученные результаты со значениями, указанными в проекте и паспортах оборудования. Выявить участки и элементы, где скорость существенно ниже ожидаемой. Рассчитать фактический объёмный расход по формуле \( Q = v \times S \) и сравнить с проектным.
5. Шаг 5. Проверка состояния отдельных компонентов системы
   Проверить состояние фильтров, рабочего колеса вентилятора, ремённой передачи, заслонок и регулирующих устройств. Оценить натяжение ремней, состояние подшипников, работоспособность частотного преобразователя и системы автоматики. Зафиксировать все отклонения от нормального состояния.
6. Шаг 6. Выявление и локализация утечек воздуха
   При подозрении на негерметичность провести проверку соединений и участков воздуховодов. Использовать дымовой тест или сравнительные измерения расхода воздуха на разных участках магистрали. Определить места наибольших потерь.
7. Шаг 7. Анализ полученных данных и определение коренной причины
   Систематизировать результаты измерений, осмотра и проверок. Выявить основную причину снижения скорости (засорение, износ, утечки, неправильная регулировка или сочетание факторов). При необходимости провести дополнительные измерения на проблемных участках.
8. Шаг 8. Разработка рекомендаций по устранению и повторный контроль
   Сформулировать перечень мероприятий по восстановлению проектного режима работы. После выполнения работ провести повторные измерения скорости и расхода воздуха для подтверждения эффективности принятых мер.

Соблюдение последовательности шагов позволяет избежать ошибок и неэффективных затрат. На практике часто оказывается, что видимые симптомы (например, снижение расхода в отдельных помещениях) являются следствием нескольких взаимосвязанных причин, поэтому важно проводить диагностику комплексно.

При выполнении измерений необходимо учитывать условия эксплуатации: температуру и влажность воздуха, наличие вибрации, возможность доступа к сечениям. Все данные следует фиксировать в журнале или акте измерений с указанием даты, времени, точек измерения и применяемых приборов.

5. Приборы для измерения скорости воздуха: возможности и применение

Качественные портативные анемометры являются основным инструментом при выполнении измерений в рамках алгоритма диагностики. Они позволяют быстро и точно определить фактическую скорость воздуха в воздуховодах, на воздухораспределительных устройствах и в обслуживаемой зоне помещений. Выбор конкретной модели зависит от характера задачи: измерения в каналах малого диаметра, на приточных и вытяжных решётках, расчёт объёмного расхода или работа в условиях низких скоростей.

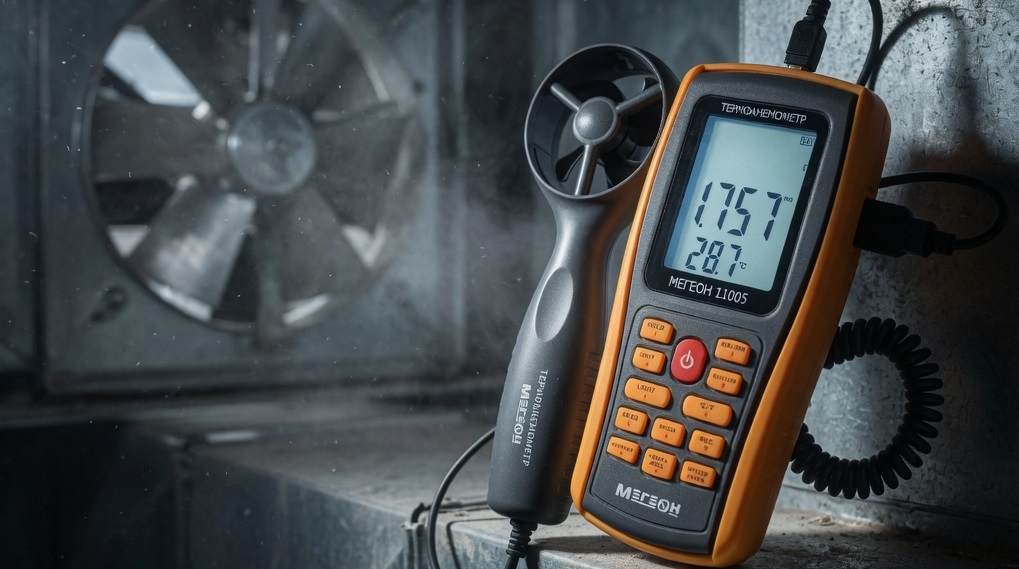

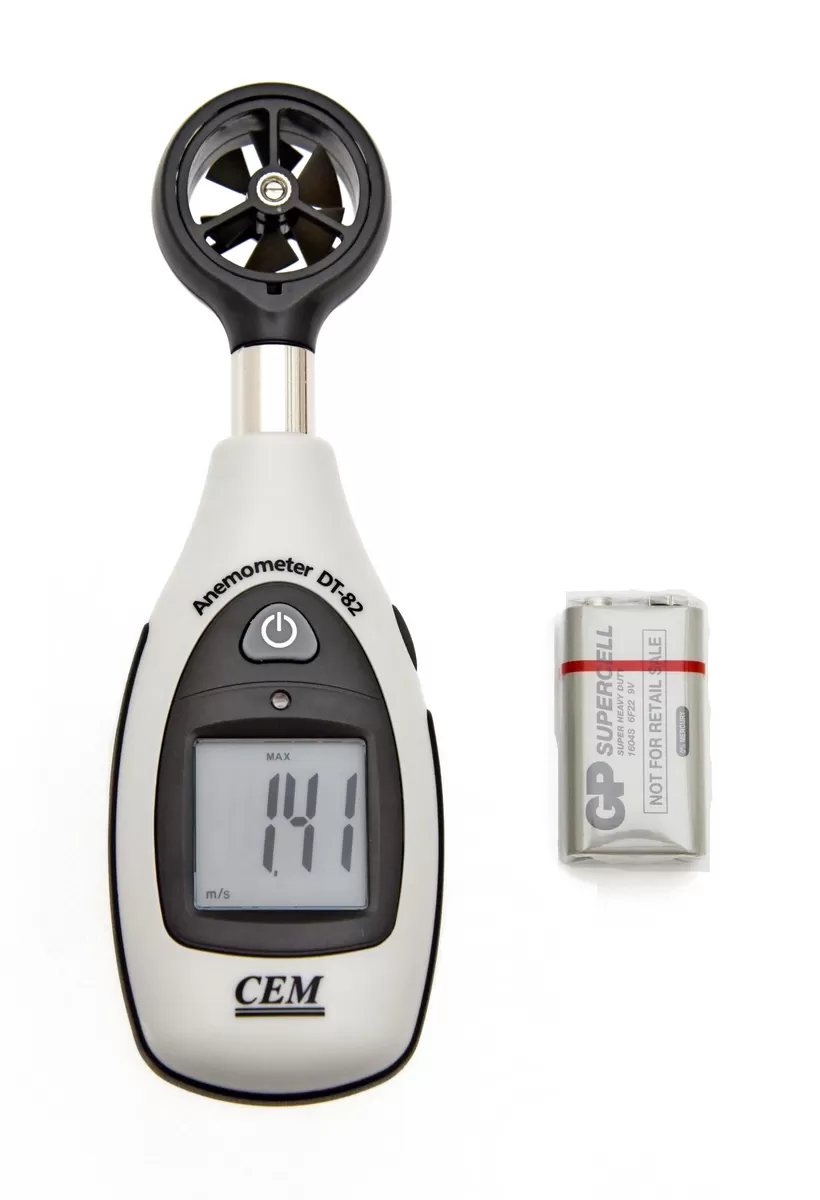

Термоанемометры (горячепроволочные) отличаются высокой чувствительностью и способны фиксировать очень низкие скорости воздуха. Они особенно удобны при проверке систем с низким расходом или при поиске локальных зон застоя. Анемометры с крыльчаткой более устойчивы к загрязнениям и лучше подходят для измерений на выходе из решёток и диффузоров, где требуется расчёт объёмного расхода.

При проведении диагностики по алгоритму, описанному выше, на этапе измерений в магистральных воздуховодах и ответвлениях целесообразно использовать компактные модели с телескопическим зондом. Для оценки распределения воздуха на конечных устройствах удобны анемометры с крупной крыльчаткой, позволяющие быстро получить среднее значение по площади решётки.

Модели Testo 425 и Testo 405 особенно эффективны при выполнении измерений внутри воздуховодов на этапе локализации проблемы. Их телескопические зонды позволяют проводить замеры на значительном удалении от точки доступа без разборки системы. Testo 417 и RGK AM-30 удобно применять для оценки фактического расхода воздуха на приточных и вытяжных решётках — это помогает быстро понять, насколько равномерно распределяется воздух по помещениям.

При выборе прибора для регулярной диагностики рекомендуется учитывать условия эксплуатации: наличие пыли, диапазон измеряемых скоростей, необходимость одновременного измерения температуры и расчёта расхода. Правильно подобранный анемометр существенно сокращает время выполнения работ и повышает достоверность результатов.

6. Практические рекомендации по проведению измерений

Для получения достоверных результатов при диагностике снижения скорости воздуха необходимо соблюдать ряд практических рекомендаций. Они позволяют минимизировать погрешности и обеспечить сопоставимость данных с проектными значениями.

• Перед началом измерений проверить состояние прибора: чистоту датчика, заряд батареи, наличие калибровки. При необходимости провести нулевую корректировку.
• Выбирать точки измерения в соответствии с требованиями ГОСТ 12.3.018-79. В круглых воздуховодах проводить замеры по двум взаимно перпендикулярным диаметрам, в прямоугольных — по сетке с равномерным шагом.
• Выполнять не менее 5–10 замеров в каждом сечении с последующим усреднением. При значительном разбросе показаний увеличивать количество точек.
• Учитывать направление потока: зонд термоанемометра должен быть ориентирован строго по оси потока, крыльчатка — перпендикулярно к нему.
• При измерениях на решётках и диффузорах использовать методику усреднения по площади. Для этого удобно применять модели с функцией автоматического расчёта расхода (например, Testo 417).
• Фиксировать все данные в акте измерений с указанием даты, времени, точек замера, модели прибора и условий окружающей среды.
• При работе в загрязнённых системах использовать защитные приспособления для датчика и проводить очистку после каждого измерения.
• Сравнивать полученные значения не только с проектными, но и с результатами предыдущих измерений для выявления динамики изменений.

Особое внимание следует уделять безопасности работ. При измерениях в действующих системах необходимо использовать средства индивидуальной защиты, избегать работы на высоте без страховки и не нарушать режим работы технологического оборудования.

В процессе диагностики часто возникает необходимость в повторных замерах после устранения выявленных дефектов. В таких случаях рекомендуется использовать тот же прибор и те же точки измерения, что и при первичной диагностике. Это обеспечивает корректное сравнение результатов и объективную оценку эффективности выполненных работ.

7. Профилактика и поддержание эффективности вентиляционных систем

Предотвращение снижения скорости воздуха гораздо эффективнее и дешевле, чем устранение последствий. Регулярные профилактические мероприятия позволяют поддерживать систему в проектном состоянии и своевременно выявлять отклонения.

• Соблюдать график замены и очистки воздушных фильтров. Загрязнённые фильтры — одна из главных причин постепенного снижения производительности.
• Проводить периодический визуальный осмотр воздуховодов, заслонок и соединений. Своевременно устранять выявленные повреждения и негерметичности.
• Выполнять плановые измерения скорости воздуха не реже одного раза в год (или чаще — в зависимости от условий эксплуатации). Для этого удобно использовать портативные анемометры, такие как Testo 425, RGK AM-30 или Testo 417.
• Контролировать состояние рабочего колеса вентилятора и элементов привода. Регулярная очистка и проверка натяжения ремней предотвращают падение производительности.
• Вести журнал эксплуатации системы с фиксацией всех измерений, технического обслуживания и выявленных отклонений. Это позволяет отслеживать динамику и прогнозировать необходимость ремонта.
• При проведении реконструкции или изменения планировки помещений обязательно выполнять перерасчёт и перенастройку системы вентиляции.
• Обучать персонал, ответственный за эксплуатацию, правилам проведения простых измерений и визуального контроля.

Внедрение регулярного инструментального контроля с использованием современных анемометров позволяет перейти от реактивного устранения аварий к проактивному управлению состоянием системы. Это снижает общие затраты на эксплуатацию и повышает надёжность вентиляции.

8. Заключение

Снижение скорости воздуха в вентиляционных системах — проблема, которая требует системного подхода к диагностике. Своевременное выявление типичных причин (засорение, износ оборудования, утечки, неправильная регулировка) и последовательное выполнение алгоритма поиска позволяют быстро локализовать неисправность и восстановить проектный режим работы.

Ключевую роль в диагностике играют точные и удобные в эксплуатации приборы для измерения скорости воздуха. Современные термоанемометры и анемометры с крыльчаткой дают возможность проводить замеры в различных условиях — от узких воздуховодов до крупных воздухораспределительных устройств — с высокой степенью достоверности.

Регулярный контроль параметров вентиляции в соответствии с требованиями СП 60.13330.2020 и ГОСТ 12.3.018-79 не только обеспечивает соблюдение нормативов, но и способствует повышению энергоэффективности, продлению срока службы оборудования и созданию комфортной и безопасной воздушной среды в помещениях.

Внедрение практики инструментальной диагностики с использованием надёжных портативных анемометров становится важным элементом системы технического обслуживания современных зданий.

Для точной и оперативной диагностики снижения скорости воздуха в вентиляционных системах рекомендуется приобрести современный анемометр, который позволит быстро выявить проблему и оценить эффективность принятых мер. Выбор конкретной модели зависит от условий эксплуатации и требуемой точности измерений, а актуальная цена на качественные приборы делает их доступными для регулярного использования.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
