Измерение скорости и расхода воздуха на вентиляционных решётках и диффузорах

Оглавление

• 1. Введение
• 2. Основные физические величины и их взаимосвязь
• 3. Нормативно-техническая база измерений параметров воздуха
• 4. Средства измерения скорости воздуха
• 5. Подготовка к проведению измерений
• 6. Методика измерения скорости воздуха на вентиляционных решётках и диффузорах
• 7. Расчёт расхода воздуха по результатам измерений
• 8. Особенности измерений на приточных и вытяжных устройствах
• 9. Типичные ошибки при измерениях, анализ результатов и применение при наладке систем вентиляции

1. Введение

Измерение скорости и расхода воздуха непосредственно на вентиляционных решётках и диффузорах является одним из ключевых этапов наладки, приёмки и эксплуатации систем вентиляции и кондиционирования воздуха. Эти измерения позволяют объективно оценить соответствие фактических параметров воздушных потоков проектным решениям и действующим нормативным требованиям.

Правильное определение скорости и расхода воздуха необходимо для решения нескольких важных задач:

• подтверждения соответствия объёмов воздухообмена проектным значениям и санитарно-гигиеническим нормам;
• балансировки приточных и вытяжных ветвей системы для обеспечения требуемого распределения воздуха по помещениям;
• выявления отклонений, вызванных ошибками монтажа, засорением решёток, неправильной настройкой регулирующих устройств или износом оборудования;
• обеспечения комфортных условий в рабочей зоне — отсутствие сквозняков, застойных зон и избыточной подвижности воздуха;
• оценки энергоэффективности работы вентиляционной системы и выявления резервов для снижения эксплуатационных затрат.

Особенно важны такие измерения при вводе объектов в эксплуатацию, после капитального ремонта или реконструкции систем вентиляции, а также в рамках периодического технического контроля. Отклонения фактических расходов воздуха от проектных значений могут приводить к нарушению микроклимата, снижению качества воздуха в помещениях и увеличению энергопотребления.

Современные методы измерений основаны на использовании портативных анемометров и позволяют получать достоверные данные даже в условиях действующих объектов без длительного отключения систем.

2. Основные физические величины и их взаимосвязь

Для грамотного проведения измерений и интерпретации их результатов необходимо чётко понимать основные физические величины, используемые в вентиляции, и математические зависимости между ними.

Скорость воздуха — векторная величина, характеризующая быстроту и направление движения воздушных масс в данной точке пространства. В практике измерений на решётках и диффузорах определяют как локальную скорость в конкретной точке, так и среднюю скорость по сечению устройства (\(\bar{v}\)). Единица измерения — метр в секунду (м/с).

Объёмный расход воздуха — объём воздуха, проходящий через заданное сечение за единицу времени. В системах вентиляции чаще всего используется величина \(L\) (или \(Q\)), выраженная в кубических метрах в час (м³/ч). Именно расход воздуха нормируется в проектах и проверяется при испытаниях.

Площадь сечения — геометрическая или эффективная площадь, через которую проходит воздушный поток. Для решёток и диффузоров важно различать полную геометрическую площадь проёма и площадь живого сечения (с учётом коэффициента живого сечения решётки).

Основная расчётная зависимость между средней скоростью и объёмным расходом выражается формулой:

$$ L = 3600 \cdot \bar{v} \cdot F $$

где:

• \(L\) — объёмный расход воздуха, м³/ч;
• \(\bar{v}\) — средняя скорость воздуха в сечении, м/с;
• \(F\) — площадь сечения (или эффективная площадь живого сечения), м²;
• 3600 — коэффициент пересчёта из секунд в часы.

При измерениях на решётках значение \(F\) часто принимают равным площади открытых проёмов решётки или рассчитывают с применением коэффициента, учитывающего конструктивные особенности устройства. Неправильный выбор площади сечения является одной из наиболее распространённых причин ошибок в определении расхода воздуха.

Понимание этих величин и зависимости между ними позволяет правильно выбирать метод измерения, интерпретировать показания прибора и выполнять расчёты расхода воздуха с требуемой точностью.

3. Нормативно-техническая база измерений параметров воздуха

Измерения скорости и расхода воздуха на вентиляционных решётках и диффузорах должны выполняться в строгом соответствии с действующими нормативными документами. Эти документы устанавливают как общие требования к параметрам воздушной среды, так и конкретные методики проведения измерений, требования к средствам измерения и правила обработки результатов.

ГОСТ 34060-2017 «Испытание и наладка систем вентиляции и кондиционирования воздуха» является основным документом, регламентирующим порядок проведения испытаний и наладки. В разделе 10.4 стандарта подробно изложены методы определения скорости движения и расхода воздуха. Документ требует:

• использования механических анемометров, соответствующих ГОСТ 6376, или электронных термоанемометров с заданными метрологическими характеристиками (погрешность не более ±0,05 м/с для скоростей до 0,5 м/с и ±0,1 м/с для более высоких скоростей);
• выполнения измерений в плоскости выхода воздуха для воздухораспределительных устройств;
• применения специальных насадок при измерениях на решётках, обеспечивающих плотное примыкание к устройству и выравнивание потока;
• разбиения больших сечений на мерные участки с измерением скорости в центре каждого участка и последующим усреднением результатов;
• расчёта расхода воздуха по установленным формулам с обязательным документированием условий измерений.

ГОСТ 12.3.018-79 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний» определяет общие методы проведения аэродинамических испытаний вентиляционных систем, включая правила выбора количества и расположения точек измерения в сечениях воздуховодов и воздухораспределительных устройств. Этот документ используется совместно с ГОСТ 34060-2017 при организации измерений на объектах.

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» устанавливает требования к параметрам воздушной среды в помещениях и объёмам воздухообмена. Измерения скорости и расхода воздуха проводятся в том числе для подтверждения соответствия фактических показателей значениям, принятым в проекте и нормах.

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» нормирует допустимые и оптимальные значения скорости движения воздуха в рабочей зоне. Измерения на приточных решётках и диффузорах позволяют косвенно оценить соответствие параметров микроклимата требованиям этого стандарта.

Соблюдение требований перечисленных документов обеспечивает единство методики измерений, сопоставимость результатов и юридическую значимость протоколов испытаний при приёмке объектов.

4. Средства измерения скорости воздуха

Для измерения скорости воздуха на вентиляционных решётках и диффузорах применяют портативные анемометры различных типов. Выбор прибора определяется диапазоном измеряемых скоростей, условиями на объекте, требуемой точностью и особенностями конструкции воздухораспределительных устройств. Согласно ГОСТ 34060-2017, средства измерения должны обеспечивать определённые метрологические характеристики и проходить поверку в установленные сроки.

На практике наибольшее распространение получили два основных типа анемометров: крыльчатые и термоанемометры. Каждый из них имеет свои особенности применения при работе с решётками и диффузорами.

При выборе анемометра для работы с вентиляционными решётками рекомендуется отдавать предпочтение моделям с возможностью усреднения показаний за определённый интервал времени и с функцией сохранения результатов. Для измерений на больших решётках удобно использовать приборы с выносным зондом на гибком кабеле или телескопической штанге. Важно, чтобы прибор имел действующее свидетельство о поверке или аттестат калибровки.

В отдельных случаях для прямого измерения расхода воздуха применяют балометры (расходомеры с измерительной насадкой в виде короба), однако они относятся к специализированному оборудованию и используются преимущественно при точной наладке систем.

5. Подготовка к проведению измерений

Качественная подготовка к измерениям во многом определяет достоверность получаемых результатов и безопасность работ. Подготовительный этап включает несколько последовательных действий, которые необходимо выполнить до начала измерений на объекте.

1. Изучение проектной и исполнительной документации: ознакомление с паспортом вентиляционной системы, проектными значениями расходов воздуха на каждой решётке и диффузоре, схемами воздуховодов и расположением воздухораспределительных устройств.
2. Проверка средств измерения: подтверждение наличия действующего свидетельства о поверке анемометра, проверка работоспособности прибора, заряда аккумуляторов, чистоты зонда и исправности насадок (при их использовании).
3. Определение методики измерений: выбор способа усреднения (перемещение зонда или измерения в отдельных точках), расчёт необходимого количества точек измерения в зависимости от площади сечения решётки.
4. Обеспечение доступа к измеряемым устройствам: подготовка необходимых средств подмащивания, соблюдение требований охраны труда и промышленной безопасности при работе на высоте.
5. Фиксация исходных условий: регистрация температуры и влажности воздуха в помещении и в воздуховоде (при необходимости), атмосферного давления, состояния системы (включена ли вентиляция, на каком режиме работает оборудование).
6. Подготовка протокола или журнала измерений: создание формы для записи результатов с указанием номера решётки, даты, времени, условий измерений и данных прибора.

Особое внимание следует уделить безопасности. Работы на высоте должны выполняться с использованием сертифицированных средств подмащивания и страховки. Перед измерениями необходимо убедиться в отсутствии подвижных частей оборудования в непосредственной близости от зоны измерений.

При наличии нескольких однотипных решёток рекомендуется начинать измерения с наиболее удалённых от вентилятора устройств, постепенно приближаясь к источнику воздуха. Это позволяет минимизировать влияние изменений режима работы системы во время измерений.

6. Методика измерения скорости воздуха на вентиляционных решётках и диффузорах

Методика измерения скорости воздуха на решётках и диффузорах регламентирована ГОСТ 34060-2017 и должна строго соблюдаться для обеспечения сопоставимости результатов. Выбор конкретного способа измерений зависит от площади сечения устройства и его конструктивных особенностей.

Для отверстий и решёток площадью до 1 м² допускается выполнять измерения путём медленного равномерного перемещения зонда анемометра по всему сечению устройства. При этом прибор фиксирует среднее значение скорости за время перемещения. Данный метод удобен при использовании крыльчатых анемометров с достаточно большой крыльчаткой.

При площади сечения более 1 м² или при повышенных требованиях к точности сечение разбивают на несколько мерных участков (обычно 9, 16 или 25 точек в зависимости от размера). Измерения выполняют в центре каждого участка, после чего рассчитывают среднее арифметическое значение:

$$ \bar{v} = \frac{1}{n} \sum_{i=1}^{n} v_i $$

где \( n \) — количество точек измерения, \( v_i \) — скорость воздуха в i-й точке.

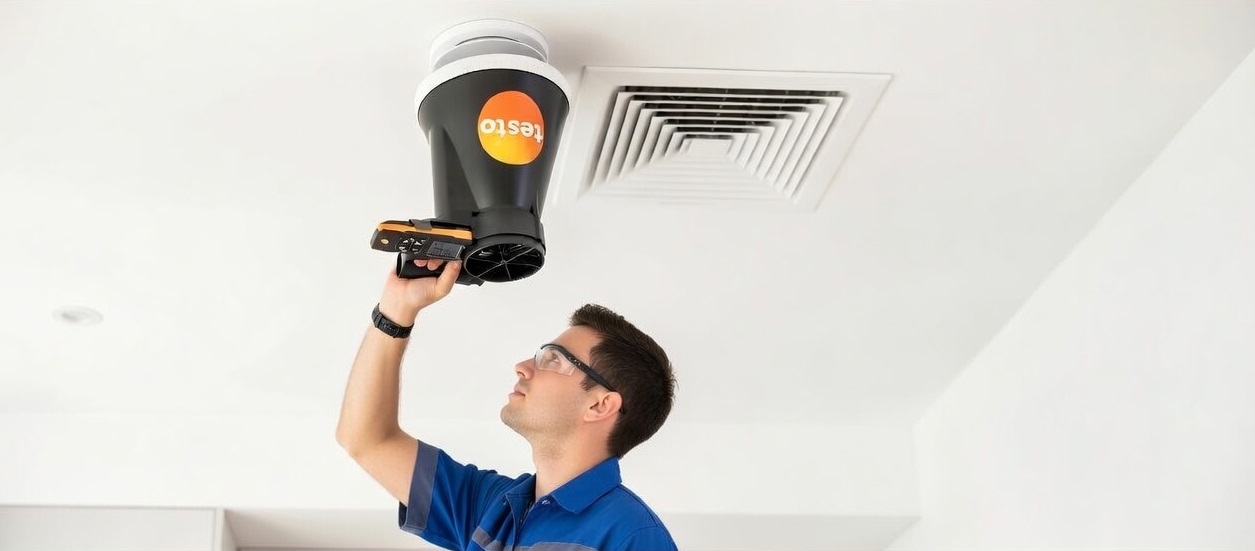

При измерениях на решётках, закрывающих отверстия, обязательно применение специальной насадки (переходника), которая плотно примыкает к лицевой поверхности решётки и обеспечивает выравнивание воздушного потока перед зондом. Насадка должна соответствовать геометрическим размерам решётки и иметь достаточную длину для стабилизации потока.

Основные правила проведения измерений:

• измерения на приточных устройствах выполняют в плоскости выхода воздуха из решётки или диффузора;
• на вытяжных решётках зонд располагают как можно ближе к лицевой плоскости устройства;
• в каждой точке измерения рекомендуется проводить не менее двух отсчётов; разница между ними не должна превышать 5 % — в противном случае выполняют дополнительные измерения;
• при наличии явно выраженной неравномерности потока (например, обратные потоки в отдельных зонах решётки) необходимо зафиксировать это в протоколе и, при возможности, измерить скорости по обе стороны от нейтральной линии;
• время измерения в каждой точке или при перемещении зонда должно быть достаточным для получения стабильного среднего значения (обычно не менее 10–15 секунд).

После завершения измерений на одной решётке результаты сразу заносят в протокол с указанием средней скорости, расчётной площади сечения и вычисленного расхода воздуха. Это позволяет оперативно выявить грубые отклонения и при необходимости повторить измерения.

Для диффузоров с более сложной геометрией (щелевые, вихревые, перфорированные) может потребоваться индивидуальный подход к выбору точек измерения или использование специальных насадок, обеспечивающих усреднение потока по всей рабочей поверхности устройства.

7. Расчёт расхода воздуха по результатам измерений

После получения средних значений скорости воздуха на решётке или диффузоре переходят к расчёту объёмного расхода. Основная формула, применяемая в соответствии с ГОСТ 34060-2017, имеет вид:

$$ L = 3600 \cdot \bar{v} \cdot F $$

где \( L \) — объёмный расход воздуха, м³/ч; \( \bar{v} \) — средняя скорость воздуха, м/с; \( F \) — площадь сечения (или эффективная площадь живого сечения), м².

Определение площади \( F \) требует особого внимания. Для открытых отверстий используют геометрическую площадь. Для решёток и диффузоров чаще применяют эффективную площадь живого сечения, которая учитывает коэффициент живого сечения конкретного устройства. В отсутствие паспортных данных производителя площадь можно определить путём непосредственного измерения открытых проёмов рулеткой и последующего расчёта.

Пример практического расчёта. На приточной решётке размером 400 × 200 мм выполнены измерения в 9 точках. Средняя скорость составила 1,8 м/с. Эффективная площадь живого сечения решётки принята равной 0,065 м². Тогда расход воздуха:

$$ L = 3600 \times 1{,}8 \times 0{,}065 = 421{,}2 $$ м³/ч.

Полученное значение сравнивают с проектным расходом. Допустимые отклонения обычно составляют ±10–15 % в зависимости от категории объекта и требований проекта.

При расчётах важно соблюдать единообразие единиц измерения и учитывать возможные поправки на температуру и давление воздуха, если измерения выполняются в условиях, существенно отличающихся от стандартных. Результаты расчётов заносят в протокол с указанием всех исходных данных и формул.

8. Особенности измерений на приточных и вытяжных устройствах

Измерения на приточных и вытяжных решётках и диффузорах имеют существенные различия, обусловленные направлением и характером воздушного потока. Эти особенности необходимо учитывать при выборе методики и интерпретации результатов.

На приточных устройствах воздушный поток обычно более организованный, особенно при использовании диффузоров с направляющими лопатками или перфорированных панелей. Однако вблизи диффузоров часто наблюдается повышенная турбулентность, которая может приводить к колебаниям показаний анемометра. В таких случаях рекомендуется увеличивать время усреднения или использовать приборы с функцией демпфирования.

На вытяжных решётках поток часто менее равномерен, особенно если решётка расположена в зоне с местными сопротивлениями или вблизи поворотов воздуховода. Возможны обратные потоки в отдельных зонах сечения. В этих случаях измерения проводят с обязательной фиксацией направления потока и, при необходимости, с разделением сечения на зоны с разным направлением движения воздуха.

При измерениях на приточных диффузорах с вихревым или струйным характером истечения рекомендуется выполнять измерения на небольшом расстоянии от лицевой поверхности (обычно 50–100 мм), где поток уже стабилизировался. Для щелевых диффузоров измерения проводят вдоль всей длины щели с последующим усреднением.

В вытяжных системах особое внимание уделяют плотности прилегания насадки к решётке, так как подсос воздуха извне может существенно исказить результаты.

9. Типичные ошибки при измерениях, анализ результатов и применение при наладке систем вентиляции

Даже при использовании исправного оборудования и соблюдении общей методики возможны ошибки, влияющие на достоверность результатов. Наиболее распространённые ошибки включают:

• неправильный выбор площади сечения (использование полной геометрической площади вместо эффективной площади живого сечения);
• недостаточное количество точек измерения или их неравномерное расположение;
• игнорирование турбулентности и колебаний потока, особенно на диффузорах;
• применение анемометра за пределами его рабочего диапазона или с истёкшим сроком поверки;
• неправильная ориентация зонда относительно направления потока;
• отсутствие плотного прилегания насадки к решётке при измерениях на закрытых отверстиях;
• неучёт обратных потоков на вытяжных устройствах;
• проведение измерений при нестабильном режиме работы вентиляционной системы.

Для предотвращения ошибок рекомендуется:

1. всегда использовать актуальные паспортные данные воздухораспределительных устройств или проводить точное измерение живого сечения;
2. строго следовать правилам разбиения сечения на мерные участки согласно ГОСТ 34060-2017;
3. выполнять несколько циклов измерений и сравнивать результаты;
4. применять насадки, соответствующие форме и размерам решётки;
5. документировать все условия измерений (температуру, режим работы системы, тип прибора).

Анализ результатов измерений включает сравнение фактических расходов воздуха с проектными значениями, выявление систематических отклонений по отдельным ветвям или этажам, а также оценку равномерности распределения воздуха. На основании полученных данных составляют ведомость отклонений и разрабатывают мероприятия по балансировке системы — регулировку клапанов, изменение частоты вращения вентиляторов или замену воздухораспределительных устройств.

Результаты измерений являются основой для составления паспорта вентиляционной системы, актов приёмки и протоколов периодических проверок. Они также используются при проведении энергетического аудита и оптимизации режимов работы оборудования с целью снижения эксплуатационных затрат.

Регулярные измерения скорости и расхода воздуха на решётках и диффузорах позволяют поддерживать требуемый микроклимат в помещениях, обеспечивать соответствие санитарным нормам и продлевать срок службы вентиляционного оборудования.
