Как выбрать анемометр для вентиляции: лопастные, термоанемометры, трубка Пито — сравнение 2026

Оглавление

1. 1. Введение
2. 2. Нормативные требования к измерениям параметров воздушной среды
3. 3. Принципы работы основных типов анемометров
4. 4. Сравнение типов анемометров применительно к задачам вентиляции
5. 5. Ключевые критерии выбора анемометра для вентиляции
6. 6. Сравнительный анализ популярных моделей 2026 года
7. 7. Практические рекомендации по проведению измерений
8. 8. Заключение и рекомендации по выбору

1. Введение

Точные измерения скорости воздушного потока и объёмного расхода воздуха являются основой правильной наладки, балансировки и последующей эксплуатации систем вентиляции. От качества этих измерений напрямую зависят энергоэффективность здания, соблюдение санитарно-гигиенических требований к воздушной среде, долговечность оборудования и комфорт людей, находящихся в помещении.

При проектировании и монтаже вентиляционных систем инженеры закладывают определённые значения скорости воздуха в воздуховодах и на воздухораспределительных устройствах. Если на этапе пусконаладки или периодического контроля используются приборы с недостаточной точностью или неподходящим принципом действия, возможны существенные отклонения от проектных параметров. Это приводит к избыточному или недостаточному воздухообмену, повышенному потреблению электроэнергии вентиляторами, появлению сквозняков или застойных зон, а в отдельных случаях — к нарушению технологических процессов на производстве.

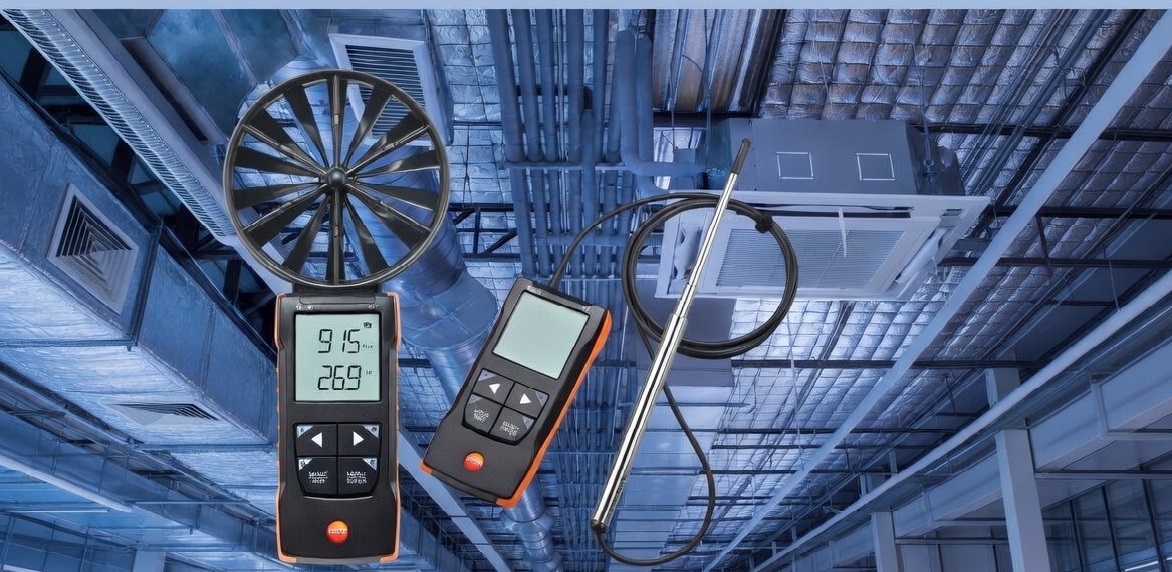

На рынке 2026 года инженерам доступны три основных типа анемометров: лопастные (крыльчатые), термоанемометры и приборы, использующие трубку Пито. Каждый тип имеет свои физические принципы работы, диапазоны измерений, преимущества и ограничения. Выбор конкретной модели зависит от задач: измерения в круглых и прямоугольных воздуховодах, контроль скорости на приточных и вытяжных решётках, балансировка многофановых систем, приёмка объектов или регулярное техническое обслуживание.

Неправильный выбор прибора может обернуться не только техническими ошибками, но и финансовыми потерями. Поэтому перед покупкой важно понимать, как работает каждый тип анемометра, какие параметры являются критически важными именно для вентиляционных систем и какие современные модели 2026 года лучше всего соответствуют тем или иным условиям эксплуатации.

2. Нормативные требования к измерениям параметров воздушной среды

В Российской Федерации требования к системам вентиляции и параметрам воздушной среды регламентируются рядом нормативных документов. Основным из них является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Этот документ устанавливает правила проектирования, монтажа и эксплуатации вентиляционных систем, включая необходимость обеспечения нормируемого воздухообмена и поддержания заданных скоростей воздуха в обслуживаемых зонах помещений.

Параметры микроклимата в жилых и общественных зданиях дополнительно регулируются ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Согласно этому стандарту, скорость движения воздуха в жилых комнатах и офисных помещениях в холодный период года не должна превышать 0,2 м/с, а в тёплый период — 0,3 м/с. В производственных помещениях допустимые значения могут быть выше, но всё равно требуют инструментального подтверждения.

При приёмке смонтированных систем вентиляции и при периодическом контроле важно не только измерить скорость воздуха, но и рассчитать реальный объёмный расход. Отклонения от проектных значений могут свидетельствовать о неправильной балансировке, засорении фильтров, утечках в воздуховодах или ошибках монтажа. Нормативные документы требуют, чтобы измерения проводились сертифицированными приборами с известной погрешностью, а результаты заносились в исполнительную документацию.

Таким образом, анемометр для вентиляции должен обеспечивать достаточную точность и разрешение в характерном для систем диапазоне скоростей — обычно от 0,1–0,5 м/с (в помещениях и на решётках) до 10–20 м/с (в магистральных воздуховодах). Прибор также должен позволять быстро и корректно рассчитывать объёмный расход воздуха, чтобы результаты измерений можно было напрямую сравнивать с проектными данными.

3. Принципы работы основных типов анемометров

Понимание физических принципов работы разных типов анемометров помогает правильно выбрать прибор под конкретные условия вентиляции. Рассмотрим три основных типа, наиболее часто применяемых при работе с системами вентиляции.

Лопастные (крыльчатые) анемометры

В основе работы лежит механическое вращение крыльчатки (импеллера) под действием воздушного потока. Частота вращения пропорциональна скорости воздуха. Встроенный датчик преобразует количество оборотов в электрический сигнал и выводит значение скорости на дисплей. Современные модели дополнительно позволяют вводить площадь сечения и автоматически рассчитывать объёмный расход.

Лопастные анемометры отличаются высокой механической прочностью и устойчивостью к загрязнениям. Они хорошо работают в диапазоне скоростей от 0,3–0,5 м/с до 20–30 м/с. Однако при очень низких скоростях (менее 0,3 м/с) трение в подшипниках и инерция крыльчатки снижают точность. Диаметр крыльчатки обычно составляет 30–100 мм, что удобно для измерений на решётках и в воздуховодах среднего сечения.

Термоанемометры (анемометры горячей проволоки)

Принцип действия основан на охлаждении нагретой проволоки или тонкой плёнки воздушным потоком. Чем выше скорость воздуха, тем сильнее охлаждение и тем больше тока требуется для поддержания постоянной температуры датчика. Измеряя этот ток или изменение сопротивления, прибор определяет скорость воздуха.

Термоанемометры обладают высокой чувствительностью в области низких скоростей — от 0,01 м/с. Это делает их незаменимыми при измерениях в воздуховодах с малыми расходами и при точной балансировке систем. Многие модели оснащаются телескопическим зондом длиной до 800–1000 мм, что позволяет проводить замеры в глубоких воздуховодах без необходимости делать дополнительные отверстия. К недостаткам можно отнести большую чувствительность к загрязнениям и пыли, а также необходимость периодической калибровки.

Анемометры с трубкой Пито

Трубка Пито измеряет разность между полным (динамическим) и статическим давлением воздушного потока. Согласно уравнению Бернулли, скорость воздуха рассчитывается по формуле:

\( v = \sqrt{ \frac{2 \Delta P}{\rho} } \)

где \( v \) — скорость воздушного потока (м/с), \( \Delta P \) — динамическое давление (Па), \( \rho \) — плотность воздуха (кг/м³).

Трубка Пито обычно используется в комплекте с цифровым микроманометром или дифференциальным манометром. Такой подход особенно эффективен при высоких скоростях (свыше 15–20 м/с) и в воздуховодах большого сечения, где применение крыльчатки или горячей проволоки затруднено. Трубка Пито устойчива к загрязнениям и механическим повреждениям, однако требует точного позиционирования и учёта плотности воздуха, которая зависит от температуры и барометрического давления.

4. Сравнение типов анемометров применительно к задачам вентиляции

Каждый тип анемометра имеет оптимальную область применения в системах вентиляции. Ниже приведена сравнительная таблица основных характеристик.

Лопастные анемометры удобны для оперативного контроля на воздухораспределительных устройствах. Их большая крыльчатка позволяет быстро усреднить скорость по площади решётки. В то же время в узких воздуховодах или при скоростях ниже 0,5 м/с они уступают термоанемометрам.

Термоанемометры с телескопическим зондом идеально подходят для измерений внутри воздуховодов. Тонкий зонд легко вводится через небольшое отверстие, а высокая чувствительность позволяет точно определить скорость даже при минимальных расходах. Это особенно важно при наладке приточно-вытяжных установок и систем с переменным расходом воздуха.

Трубка Пито чаще применяется на промышленных объектах с большими сечениями воздуховодов и высокими скоростями. Она не требует вращающихся частей и хорошо работает в запылённом воздухе. Однако для точных измерений необходимо правильно ориентировать трубку относительно потока и учитывать температуру воздуха при расчёте плотности.

На практике часто используют комбинированный подход: термоанемометр — для точных измерений внутри сети воздуховодов, лопастной анемометр — для быстрой оценки на решётках, а трубку Пито — для контрольных замеров на крупных магистралях.

5. Ключевые критерии выбора анемометра для вентиляции

При выборе анемометра для работы с системами вентиляции специалисты ориентируются на несколько взаимосвязанных критериев. Каждый из них напрямую влияет на удобство, точность и экономическую эффективность измерений.

Диапазон измерения скорости и точность

Для большинства вентиляционных систем требуется прибор, способный уверенно измерять скорости от 0,1–0,5 м/с до 15–20 м/с. При этом важны не только верхний и нижний пределы, но и разрешение (цена деления) и погрешность в рабочем диапазоне. Для низких скоростей критична абсолютная погрешность в сотых долях м/с, для высоких — относительная погрешность в процентах.

Возможность расчёта объёмного расхода

Объёмный расход воздуха рассчитывается по формуле:

\( Q = v \times A \)

где \( Q \) — объёмный расход (м³/ч или м³/с), \( v \) — средняя скорость потока (м/с), \( A \) — площадь поперечного сечения воздуховода или решётки (м²).

Современные анемометры позволяют ввести площадь сечения вручную или автоматически рассчитать расход. Это значительно ускоряет работу и снижает вероятность ошибок при пересчёте.

Эргономика и конструкция зонда

Для измерений в глубоких воздуховодах необходим телескопический зонд длиной не менее 500–800 мм. Тонкий диаметр зонда (6–8 мм) позволяет минимизировать влияние на поток и делать небольшие технологические отверстия. Для работы на решётках удобнее модели с крупной неподвижной крыльчаткой диаметром 80–100 мм.

Дополнительные функции

• Измерение температуры воздуха (почти все современные модели);
• Функции MIN / MAX / AVG для усреднения результатов;
• Встроенная память и возможность передачи данных на смартфон или компьютер;
• Автоматический расчёт расхода с учётом формы сечения;
• Подсветка дисплея и удобное меню для работы в слабо освещённых помещениях.

Надёжность, автономность и условия эксплуатации

Важны степень защиты корпуса (IP40–IP54), время работы от батареи (не менее 20–30 часов), масса прибора и наличие защитного чехла. Для регулярного использования на объектах желательна возможность быстрой замены батареек и наличие сервисной поддержки.

Соотношение цены и возможностей

Стоимость анемометра должна соответствовать частоте и сложности решаемых задач. Для ежедневной работы монтажной бригады разумно выбрать модель с оптимальным набором функций. Для разовых точных измерений при приёмке сложных объектов может быть оправдано приобретение более дорогого прибора с высокой точностью и расширенными возможностями.

Учёт перечисленных критериев позволяет подобрать прибор, который будет не только давать достоверные результаты, но и обеспечивать удобство работы в реальных условиях вентиляционных систем.

6. Сравнительный анализ популярных моделей 2026 года

В 2026 году на рынке представлены несколько хорошо зарекомендовавших себя моделей анемометров, которые активно используются при наладке и эксплуатации систем вентиляции. Среди них выделяются термоанемометры Testo 425 и Testo 405, а также лопастные модели Testo 410-1, Testo 417, RGK AM-20 и RGK AM-30. Эти приборы предлагают различный баланс точности, удобства эксплуатации, функциональности и стоимости, что позволяет подобрать оптимальное решение под конкретные задачи.

Термоанемометры

Термоанемометры особенно ценны при работе с низкими скоростями воздуха и при необходимости проводить измерения внутри воздуховодов на значительной глубине. Testo 425 оснащён телескопическим зондом, который выдвигается до 820 мм, и демонстрирует высокое разрешение 0,01 м/с. Диапазон измерения скорости составляет 0,01–30 м/с с погрешностью ±(0,03 м/с + 4 % от измеренного значения) в диапазоне до 20 м/с. Прибор дополнительно измеряет температуру в пределах –20…+70 °C и позволяет рассчитывать объёмный расход после ввода площади сечения. Наличие подключения к приложению упрощает формирование отчётов и передачу данных. Время работы от трёх батареек типа AA достигает 35 часов, масса прибора — около 268 г.

Testo 405 представляет собой компактную модель с постоянно установленным телескопическим зондом длиной до 300–400 мм. Он предназначен для быстрых точечных измерений и хорошо подходит для работы в ограниченном пространстве. Диапазон скорости — до 10 м/с (с корректировкой в зависимости от температуры), погрешность ±(0,1 м/с + 5 % от измеренного значения) в низком диапазоне. Прибор также рассчитывает объёмный расход (до 99 990 м³/ч) и измеряет температуру. Благодаря малым габаритам и небольшой массе модель удобна для повседневного использования монтажными бригадами.

Лопастные анемометры

Лопастные модели отличаются механической прочностью и удобством при измерениях на воздухораспределительных устройствах. Testo 410-1 — компактный прибор с интегрированной крыльчаткой диаметром 40 мм. Диапазон скорости 0,4–20 м/с с погрешностью ±(0,2 м/с + 2 % от измеренного значения). Прибор измеряет температуру в диапазоне –10…+50 °C и имеет функцию расчёта среднего значения за заданное время. Небольшая масса (около 110 г) и простота управления делают его отличным выбором для оперативных проверок на объектах.

Testo 417 оснащён крупной крыльчаткой диаметром 100 мм, что позволяет быстро получать усреднённое значение скорости по площади решётки или выхода воздуха. Диапазон измерения 0,3–20 м/с с высокой точностью ±(0,1 м/с + 1,5 % от измеренного значения). Модель напрямую рассчитывает объёмный расход и особенно эффективна при использовании комплектных воронок для измерений на решётках. Поддержка подключения к приложению и удобный интерфейс ускоряют работу при приёмке систем. Масса прибора — около 230 г.

RGK AM-20 и RGK AM-30 — надёжные отечественные модели с крыльчаткой диаметром 30 мм. RGK AM-20 обеспечивает диапазон скорости 0,5–20 м/с с разрешением 0,1 м/с и измеряет температуру в пределах –10…+50 °C (погрешность ±1,5 °C). Прибор отличается малой массой (84 г) и компактными размерами, что удобно при работе в стеснённых условиях. RGK AM-30 расширяет верхний предел скорости до 30 м/с и имеет лучшее разрешение 0,01 м/с, а также большую массу (211 г) за счёт более прочного корпуса. Обе модели работают от трёх батареек типа AAA и хорошо подходят для регулярного использования в типичных вентиляционных системах.

Выбор между моделями зависит от приоритетов. Для точных измерений внутри воздуховодов с низкими скоростями и необходимостью глубокого введения зонда предпочтительнее Testo 425. При частых замерах на решётках и выходах воздуха удобнее Testo 417 благодаря крупной крыльчатке и прямому расчёту расхода. Для оперативных проверок в полевых условиях хорошо подходят компактные Testo 405 и Testo 410-1. Модели RGK AM-20 и RGK AM-30 предлагают достойное соотношение возможностей и стоимости для регулярной работы монтажных и сервисных организаций.

7. Практические рекомендации по проведению измерений

Качество результатов измерений во многом зависит не только от выбранного прибора, но и от соблюдения правильной методики. Ниже приведены основные практические рекомендации, которые помогают избежать типичных ошибок при работе с системами вентиляции.

Методика измерений в воздуховодах

1. Определить форму и размеры сечения воздуховода и рассчитать необходимое количество точек измерения (для круглых воздуховодов — по диаметрам, для прямоугольных — по равномерной сетке).
2. Ввести зонд в предварительно подготовленное отверстие под прямым углом к потоку и зафиксировать его в первой точке.
3. Провести замер в каждой точке в течение 10–15 секунд, используя функцию усреднения прибора.
4. Рассчитать среднюю скорость по всем точкам и определить объёмный расход по формуле \( Q = v \times A \), где \( A \) — площадь сечения.
5. При необходимости повторить измерения в нескольких сечениях для построения эпюры скоростей.

Измерения на решётках и воздухораспределителях

Для решёток и диффузоров рекомендуется использовать модели с крупной крыльчаткой (например, 100 мм) или специальные воронки. Зонд следует располагать на расстоянии 5–10 см от поверхности решётки, перемещая его по площади для получения усреднённого значения. Прямой расчёт расхода в приборе существенно ускоряет работу и снижает вероятность ошибок при ручном пересчёте.

Типичные ошибки и способы их избежать

• Измерение в одной точке вместо усреднения по сечению — приводит к значительным отклонениям от реального расхода.
• Неправильная ориентация зонда относительно направления потока — особенно критично для трубки Пито и термоанемометров.
• Игнорирование температуры воздуха при расчёте плотности для трубки Пито — искажает результаты на 5–10 % и более.
• Использование загрязнённого зонда термоанемометра — снижает чувствительность и точность в области низких скоростей.
• Ввод неправильной площади сечения в прибор — приводит к ошибкам в расчёте объёмного расхода.
• Проведение измерений сразу после остановки вентилятора без выдержки времени на стабилизацию потока.
• Отсутствие регулярной калибровки прибора — накапливаются систематические погрешности.

Дополнительные советы

Перед началом работы рекомендуется проверить состояние батареи и провести тестовое измерение в известных условиях. Для формирования исполнительной документации полезно использовать модели с возможностью сохранения данных и передачи их в приложение или на компьютер. При работе в запылённых помещениях следует отдавать предпочтение лопастным моделям или приборам с защитными колпачками на зонде. Регулярная поверка и калибровка обеспечивают достоверность результатов на протяжении всего срока службы прибора.

8. Заключение и рекомендации по выбору

Выбор анемометра для вентиляции определяется характером решаемых задач, требуемой точностью и условиями эксплуатации. Термоанемометры с телескопическим зондом (такие как Testo 425) оптимальны для точных измерений внутри воздуховодов и при низких скоростях воздуха. Лопастные модели с крупной крыльчаткой (Testo 417) обеспечивают удобство и скорость при контроле на решётках и выходах воздуха. Компактные варианты (Testo 405, Testo 410-1, RGK AM-20 и RGK AM-30) хорошо подходят для оперативной работы и повседневного использования монтажными и сервисными службами.

При необходимости купить анемометр с оптимальным сочетанием точности, функциональности и цены стоит ориентироваться на конкретные требования объекта: глубину измерений, диапазон скоростей, необходимость прямого расчёта расхода и удобство формирования отчётов. Приобрести подходящую модель по разумной цене можно в специализированных магазинах измерительной техники, где представлен широкий ассортимент приборов с различными техническими характеристиками и возможностью профессиональной поддержки.

Правильно выбранный и грамотно используемый анемометр позволяет обеспечить соответствие систем вентиляции проектным и нормативным требованиям, повысить энергоэффективность и создать комфортные условия в помещениях.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
