1. Введение
Системы вентиляции и кондиционирования воздуха играют ключевую роль в обеспечении нормативных параметров микроклимата в зданиях различного назначения. От их эффективной работы напрямую зависят здоровье людей, сохранность оборудования и технологических процессов, а также энергетические затраты на эксплуатацию объекта. Одним из наиболее распространённых и коварных факторов, снижающих эффективность вентиляции, является постепенное загрязнение фильтров и внутренних поверхностей воздуховодов.
Загрязнение приводит к существенному изменению аэродинамических характеристик системы. Даже относительно небольшой слой отложений на стенках воздуховодов или забитый фильтр способны заметно уменьшить скорость воздушного потока, а следовательно — и общий объём подаваемого или удаляемого воздуха. В результате нарушается проектный воздухообмен, растёт концентрация вредных веществ в воздухе помещений, увеличивается энергопотребление вентиляторов и снижается срок службы оборудования.
Своевременная диагностика состояния фильтров и воздуховодов позволяет выявить проблему на ранней стадии, когда ещё можно обойтись относительно недорогими мерами по очистке. Для такой диагностики наиболее информативным и объективным параметром выступает скорость воздушного потока. Её измерение в характерных точках системы даёт точную картину текущего состояния и позволяет сравнить фактические значения с проектными и нормативными требованиями.
В настоящей статье рассмотрены физические механизмы влияния загрязнения на скорость потока, типичные признаки, по которым можно заподозрить проблему, а также современные подходы к диагностике с использованием профессиональных измерительных приборов.
2. Причины и механизмы загрязнения фильтров и воздуховодов
Загрязнение вентиляционных систем происходит постепенно и имеет несколько источников. Основными загрязняющими веществами являются атмосферная пыль, частицы строительных материалов, волокна тканей, жировые аэрозоли (особенно в кухонных вытяжках и производственных помещениях), а также биологические загрязнители — споры плесени, бактерии и пыльца.
Фильтры первой и второй ступени очистки принимают на себя основную нагрузку. По мере накопления пыли их аэродинамическое сопротивление растёт, что сразу сказывается на расходе воздуха. Если фильтры не заменяют вовремя, часть загрязнений проходит дальше и оседает на внутренних поверхностях воздуховодов, особенно в местах изменения направления, сужений и на горизонтальных участках.
В приточных системах отложения чаще всего имеют вид рыхлого пылевого слоя. В вытяжных системах, особенно обслуживающих кухни, столовые и производственные цеха, преобладают жировые и маслянистые плёнки, которые со временем полимеризуются и образуют твёрдые наросты. В системах с рециркуляцией воздуха дополнительным фактором становится перенос загрязнений из помещений обратно в воздуховоды.
Толщина отложений даже в 1–3 мм уже заметно снижает пропускную способность канала. При этом уменьшается не только геометрическое сечение, но и возрастает шероховатость стенок, что приводит к дополнительным потерям давления на трение. В результате для поддержания прежнего расхода воздуха требуется значительно больше энергии от вентилятора.

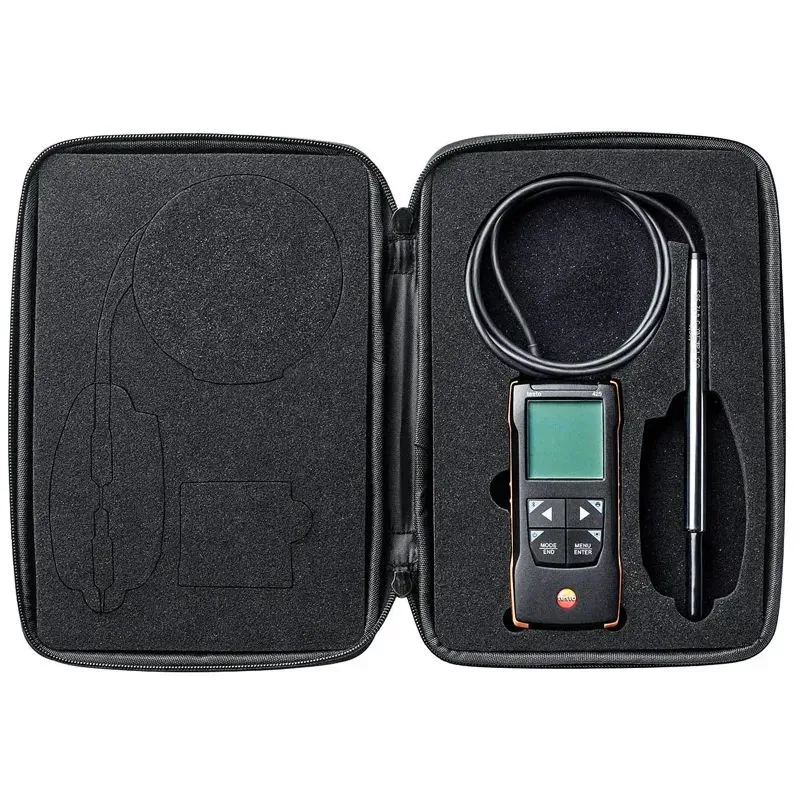

Телескопический зонд делает возможным проведение измерений в труднодоступных участках воздуховодов, поэтому купить Testo 425 стоит каждому инженеру по ОВК.
3. Физические основы влияния загрязнения на скорость воздушного потока
Движение воздуха в вентиляционных каналах подчиняется законам гидродинамики. Ключевым соотношением, связывающим скорость потока со всеми остальными параметрами системы, является уравнение неразрывности (сплошности) потока:
где \( Q \) — объёмный расход воздуха (м³/с), \( v \) — средняя скорость потока (м/с), \( S \) — площадь поперечного сечения канала (м²).
При появлении отложений эффективная площадь сечения \( S_{\text{eff}} \) уменьшается. Если бы вентилятор сохранял прежнюю производительность, локальная скорость в суженном сечении возросла бы. Однако на практике происходит обратное: общее сопротивление системы увеличивается, и рабочая точка вентилятора смещается влево по его характеристике — расход \( Q \) падает, а следовательно снижается и средняя скорость \( v \).
Дополнительный вклад в рост сопротивления вносит увеличение коэффициента трения. Согласно формуле Дарси — Вейсбаха потери давления на трение определяются выражением:
где \( \lambda \) — коэффициент трения, зависящий от числа Рейнольдса и относительной шероховатости \( \epsilon / d_h \), \( L \) — длина участка, \( d_h \) — гидравлический диаметр, \( \rho \) — плотность воздуха.
Отложения увеличивают эквивалентную шероховатость \( \epsilon \), что приводит к росту \( \lambda \). Одновременно уменьшается гидравлический диаметр \( d_h \). Оба фактора действуют в одном направлении — сопротивление системы растёт нелинейно.
Для фильтров характерен иной механизм. По мере накопления пыли их коэффициент сопротивления увеличивается примерно пропорционально количеству удержанной пыли. Это вызывает дополнительный перепад давления \( \Delta P_{\text{filter}} \), который суммируется с потерями в воздуховодах. В итоге вентилятор вынужден работать против более высокого полного давления при меньшем расходе.
Таким образом, загрязнение одновременно уменьшает эффективное сечение и увеличивает гидравлическое сопротивление. Результатом становится устойчивое снижение скорости воздушного потока во всех участках системы.
4. Признаки загрязнения, проявляющиеся в изменении скорости потока
Снижение скорости воздушного потока из-за загрязнения редко проявляется внезапно. Обычно процесс развивается постепенно, и первые признаки можно заметить задолго до полного выхода системы из строя. Ниже приведена таблица основных признаков и их связи со скоростью потока.
| Признак | Проявление в помещении | Связь со скоростью воздушного потока | Диагностическое значение |
|---|---|---|---|
| Снижение воздухообмена | Ощущение духоты, повышенная влажность, конденсат на окнах | Общий расход \( Q \) и средняя скорость \( v \) ниже проектных значений | Высокое — требует немедленного измерения скорости в воздуховодах |
| Неравномерность распределения воздуха | В одних зонах душно, в других — сквозняки или переохлаждение | Искажение эпюры скоростей в воздуховоде, локальные ускорения и застойные зоны | Высокое — указывает на неравномерные отложения |
| Повышенное энергопотребление вентиляторов | Рост показаний счётчиков электроэнергии, перегрев двигателей | Вентилятор работает в зоне более высокого давления при сниженном расходе | Среднее — косвенный признак, требует подтверждения измерениями |
| Ухудшение качества воздуха | Запахи, повышенная концентрация CO₂, пыль на поверхностях | Недостаточная скорость потока не обеспечивает требуемый воздухообмен | Высокое — особенно важно для помещений с постоянным пребыванием людей |
| Изменение шума и вибрации | Появление низкочастотного гула, усиление шума в отдельных точках | Изменение режима обтекания из-за отложений и сужения сечения | Среднее — полезно для предварительной оценки |
Наиболее достоверным способом подтверждения загрязнения остаётся прямое измерение скорости воздушного потока в характерных сечениях воздуховодов и сравнение полученных значений с проектными данными или результатами предыдущих обследований.
5. Нормативные требования к состоянию и обслуживанию систем вентиляции
Действующие нормативные документы устанавливают жёсткие требования к поддержанию проектных параметров систем вентиляции, включая скорость и расход воздуха. Основополагающим документом является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». В разделе, посвящённом правилам эксплуатации, прямо указано, что системы должны обеспечивать заданные параметры воздушной среды в течение всего срока службы при условии своевременного технического обслуживания и очистки.
Особое внимание уделяется контролю за состоянием фильтров и воздуховодов. Согласно Приказу № 107 от 12 августа 2004 года «Об организации контроля за очисткой и дезинфекцией систем вентиляции и кондиционирования», собственники и арендаторы объектов обязаны организовывать санитарно-эпидемиологическое обследование систем не реже одного раза в шесть месяцев, а также проводить очистку по результатам обследования.
Методика проведения аэродинамических испытаний и измерений скорости воздуха в воздуховодах регламентирована ГОСТ 12.3.018-79 «Системы вентиляционные. Методы аэродинамических испытаний». Документ предписывает выполнять измерения в специально выбранных сечениях с использованием метода траверсирования — измерения скорости в нескольких точках по сечению с последующим усреднением.
Дополнительные требования содержатся в ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» и ГОСТ 30494-2011 «Параметры микроклимата в помещениях». Эти документы устанавливают предельно допустимые концентрации вредных веществ и параметры микроклимата, которые невозможно обеспечить при сниженной скорости воздушного потока.
Нарушение указанных требований не только ухудшает условия пребывания людей, но и может повлечь административную ответственность. Поэтому регулярный контроль скорости потока с помощью точных измерительных приборов становится не только технической, но и юридически значимой процедурой.
6. Методы диагностики загрязнения и контроля скорости воздушного потока
Эффективная диагностика состояния фильтров и воздуховодов основывается на комплексе мероприятий, среди которых центральное место занимает измерение скорости воздушного потока. Этот параметр наиболее чутко реагирует на увеличение аэродинамического сопротивления системы. Диагностику проводят в несколько последовательных этапов, строго придерживаясь требований нормативных документов.
- Подготовительный этап включает анализ проектной документации, выбор характерных измерительных сечений и визуальный осмотр доступных элементов системы. Сечения должны располагаться на прямолинейных участках на расстоянии не менее трёх-пяти гидравлических диаметров от поворотов, ответвлений и других местных сопротивлений согласно ГОСТ 12.3.018-79.
- Основной этап — выполнение измерений методом траверсирования. Для круглых воздуховодов измерения проводят по двум взаимно перпендикулярным диаметрам, для прямоугольных — в точках, соответствующих центрам равновеликих площадей. Количество точек зависит от размеров сечения и обычно составляет от 9 до 25.
- Обработка результатов заключается в расчёте средней скорости и объёмного расхода. Среднюю скорость определяют как арифметическое среднее всех измеренных значений:
Полученные значения сравнивают с проектными данными и результатами предыдущих обследований. Снижение средней скорости на 15–20 % и более обычно свидетельствует о значительном загрязнении.
Дополнительно полезно измерять перепад давления на фильтрах и на характерных участках воздуховодов. Рост перепада давления при неизменной производительности вентилятора прямо указывает на увеличение сопротивления из-за отложений. В сложных случаях применяют эндоскопический осмотр внутренних поверхностей каналов, который позволяет визуально оценить толщину и характер отложений.
Периодичность диагностики определяется требованиями Приказа № 107 и условиями эксплуатации. Для большинства объектов рекомендуется проводить полное обследование не реже одного раза в шесть месяцев, а при наличии интенсивных источников загрязнения — чаще.
7. Приборы для измерения скорости воздуха при диагностике
Точность и надёжность диагностики напрямую зависят от качества измерительного прибора. Для измерения скорости воздушного потока в вентиляционных системах применяют термоанемометры и крыльчатые анемометры. Каждый тип имеет свои преимущества в зависимости от диапазона скоростей, размеров воздуховода и условий измерений.
Компактный термоанемометр Testo 405 оснащён телескопической штангой, что позволяет выполнять измерения в глубоких и труднодоступных участках воздуховодов без демонтажа элементов системы. Прибор отличается высокой чувствительностью при низких скоростях (от 0,1 м/с), которые часто встречаются в приточных каналах после фильтров. Высокая точность и быстрая реакция датчика делают его удобным для проведения полного траверсирования.
Крыльчатый анемометр Testo 410-1 прост в эксплуатации и обеспечивает стабильные показания в диапазоне средних и высоких скоростей. Он хорошо подходит для экспресс-оценки состояния системы и измерений в магистральных каналах.
Термоанемометр RGK AM 30 сочетает точность измерений с эргономичной конструкцией и удобным интерфейсом. Прибор надёжен при серийных измерениях и позволяет быстро фиксировать результаты в нескольких точках сечения.
Мощный крыльчатый анемометр Testo 417 с большим диаметром рабочего колеса предназначен для измерений в воздуховодах большого сечения. Благодаря усреднению потока по значительной площади он даёт более репрезентативные значения средней скорости в загрязнённых каналах, где профиль скоростей может быть сильно искажён.
Ниже приведена сравнительная таблица основных характеристик приборов, применяемых для диагностики загрязнения вентиляционных систем.
| Модель | Тип датчика | Типичный диапазон скоростей | Преимущества для диагностики загрязнённых систем | Рекомендуемое применение |
|---|---|---|---|---|
| Testo 405 | Термоанемометр (горячая проволока) | 0,1–30 м/с | Высокая чувствительность при низких скоростях, телескопическая штанга, удобен для глубоких каналов | Приточные системы, малые и средние воздуховоды, полное траверсирование |
| Testo 410-1 | Крыльчатый анемометр | 0,4–40 м/с | Простота использования, устойчивость к загрязнению датчика, быстрые измерения | Экспресс-диагностика, средние и большие каналы |
| RGK AM 30 | Термоанемометр | 0,1–25 м/с | Хорошая точность, удобный интерфейс, надёжность при серийных замерах | Регулярный мониторинг, объекты с большим количеством точек измерения |
| Testo 417 | Крыльчатый анемометр (большой диаметр) | 0,3–20 м/с | Усреднение по большой площади, точность в искажённых профилях скоростей | Магистральные воздуховоды большого сечения, загрязнённые каналы |
Выбор конкретного прибора зависит от размеров воздуховодов, ожидаемого диапазона скоростей и частоты проведения диагностики. Во всех случаях важно, чтобы прибор имел действующую поверку и обеспечивал требуемую точность измерений в соответствии с ГОСТ 12.3.018-79.
8. Практические рекомендации по обслуживанию и предотвращению снижения скорости потока
Результаты диагностики служат основанием для планирования технического обслуживания. Своевременные мероприятия позволяют восстановить проектную скорость потока и предотвратить более серьёзные последствия загрязнения.

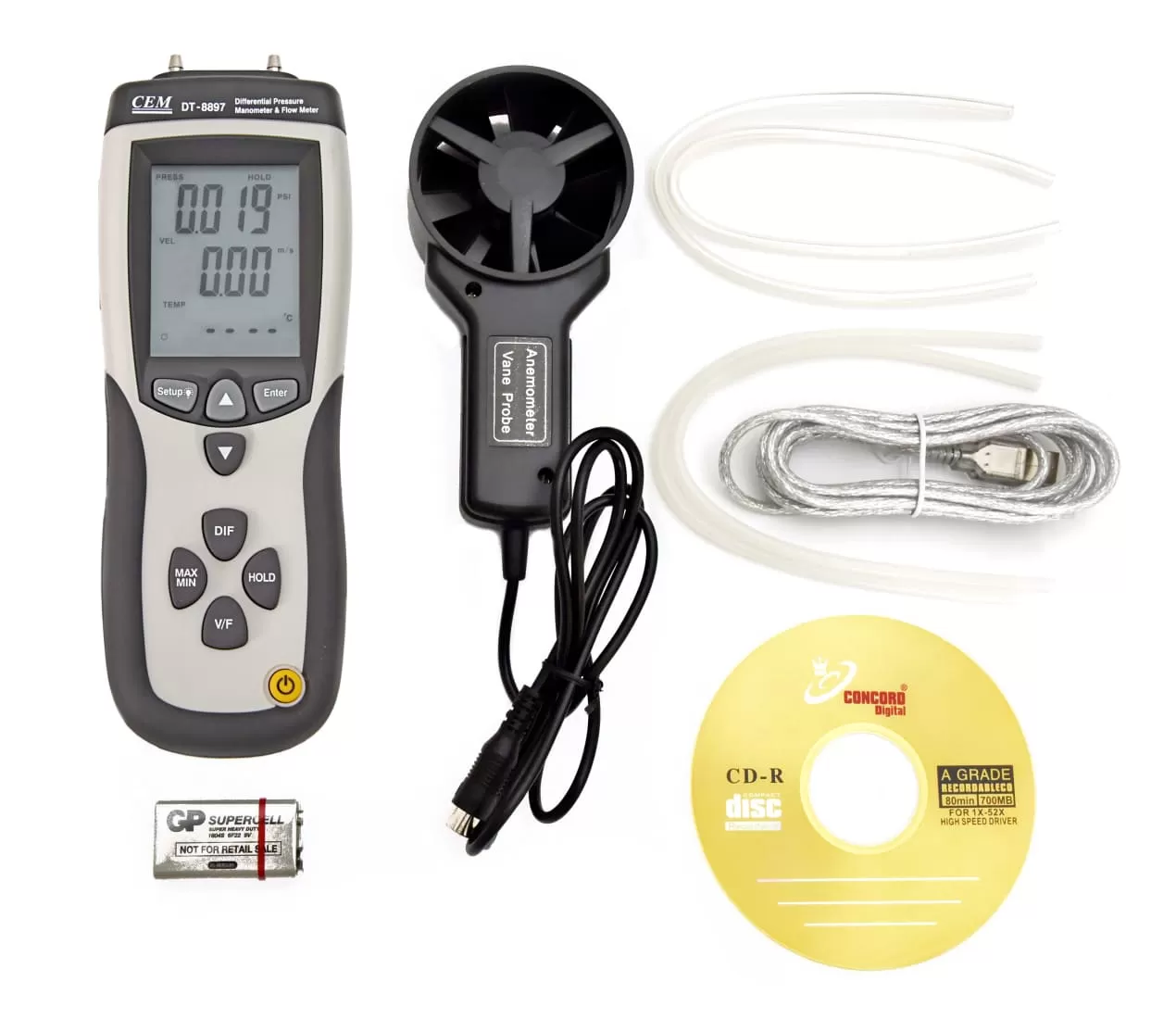

Фильтры необходимо заменять или очищать при достижении предельного перепада давления, указанного производителем, или по графику, учитывающему запылённость окружающей среды. В системах с высокой нагрузкой целесообразно устанавливать дифференциальные манометры для постоянного контроля состояния фильтров.
При снижении средней скорости воздушного потока более чем на 15–20 % от проектного значения рекомендуется проводить профессиональную очистку воздуховодов. После очистки обязательно выполняют повторные измерения скорости для подтверждения восстановления проектных параметров. Разница между показателями до и после очистки наглядно демонстрирует эффективность проведённых работ.
Для предотвращения быстрого повторного загрязнения важно поддерживать чистоту в помещениях, использовать фильтры надлежащего класса очистки и обеспечивать правильную работу приточных камер. В системах с рециркуляцией воздуха рекомендуется периодически проверять состояние рециркуляционных фильтров.
Внедрение системы регулярного мониторинга скорости потока в ключевых точках позволяет выявлять тенденции снижения эффективности на ранней стадии и планировать обслуживание заблаговременно. Это особенно актуально для объектов с повышенными требованиями к качеству воздуха — медицинских учреждений, производственных помещений и зданий с большим количеством людей.
9. Заключение
Загрязнение фильтров и воздуховодов является одной из наиболее распространённых причин снижения скорости воздушного потока в вентиляционных системах. Этот процесс приводит к нарушению проектного воздухообмена, росту энергопотребления, ухудшению качества воздуха в помещениях и преждевременному износу оборудования. Физические механизмы влияния загрязнения хорошо изучены и описываются уравнениями гидродинамики, а практические признаки позволяют своевременно заподозрить проблему.
Наиболее объективным и нормативно регламентированным методом диагностики остаётся измерение скорости воздушного потока с использованием профессиональных термоанемометров и анемометров. Регулярное проведение таких измерений в соответствии с требованиями СП 60.13330.2020, ГОСТ 12.3.018-79 и Приказа № 107 позволяет поддерживать системы вентиляции в исправном состоянии, обеспечивать соответствие санитарно-гигиеническим нормам и оптимизировать эксплуатационные затраты.
Внедрение систематического контроля скорости потока — это не только техническая необходимость, но и важный элемент обеспечения безопасности и комфорта людей, находящихся в здании. Своевременное выявление и устранение загрязнения помогает сохранить проектные параметры микроклимата на протяжении всего срока эксплуатации системы.
Для точной и регулярной диагностики скорости воздушного потока в системах вентиляции целесообразно купить профессиональный термоанемометр или анемометр по доступной цене. Такой прибор быстро окупается за счёт снижения энергозатрат, предотвращения дорогостоящего ремонта и обеспечения стабильной работы вентиляции.
