Оглавление
- Значение и цели контроля скорости воздуха в кухонных вытяжках и вентиляционных каналах частного дома
- Нормативные требования и рекомендуемые значения скорости воздуха
- Последствия отклонения скорости воздуха от нормативных значений
- Теоретические основы расчёта скорости и расхода воздуха
- Методы измерения скорости воздуха в вытяжках и каналах
- Приборы для контроля скорости воздуха
- Практическое руководство по проведению измерений в частном доме
- Рекомендации по обеспечению и поддержанию оптимальной скорости воздуха в системах вентиляции
1. Значение и цели контроля скорости воздуха в кухонных вытяжках и вентиляционных каналах частного дома
В частном доме кухонная вытяжка и система вентиляции выполняют ключевую роль в поддержании здорового микроклимата. Контроль скорости воздуха в этих элементах позволяет объективно оценить эффективность работы системы и своевременно выявить отклонения.
Основные цели контроля скорости воздуха:
- Подтверждение соответствия фактического воздухообмена минимальным требованиям для удаления влаги, жировых аэрозолей, запахов и продуктов приготовления пищи.
- Диагностика состояния воздуховодов: выявление засоров, деформаций гибких участков, неправильных соединений или недостаточной герметичности.
- Оптимизация энергопотребления: слишком высокая скорость приводит к избыточным потерям давления и перерасходу электроэнергии вентилятором, слишком низкая — к неэффективной работе системы.
- Обеспечение пожарной безопасности: контроль предотвращает накопление жировых отложений в каналах, которое может стать причиной возгорания.
- Создание комфортных условий: поддержание оптимальной скорости снижает уровень шума и вибрации, а также предотвращает появление сквозняков в жилых зонах.
В условиях индивидуального жилого дома, где часто применяются комбинированные системы (местная вытяжка + общеобменная вентиляция), регулярный контроль скорости воздуха становится особенно важным. Он позволяет владельцу или специалисту принимать обоснованные решения по обслуживанию, модернизации или замене оборудования без дорогостоящих ошибок.
2. Нормативные требования и рекомендуемые значения скорости воздуха
Требования к вентиляции в одноквартирных жилых домах установлены в СП 55.13330.2016 «Дома жилые одноквартирные». Этот документ отсылает к положениям СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» в части расчёта и организации воздухообмена. Согласно СП 55.13330.2016, минимальная производительность вытяжки из кухни в режиме обслуживания должна составлять не менее 60 м³/ч.
Скорость воздуха в различных элементах системы выбирают с учётом нескольких факторов: эффективности удаления загрязнений, уровня шума, аэродинамических потерь и долговечности конструкции. Рекомендуемые значения скорости воздуха приведены в таблице ниже.
| Элемент системы | Рекомендуемая скорость воздуха, м/с | Примечание |
|---|---|---|
| Лицевая (рабочая) поверхность кухонной вытяжки | 0,2–0,5 | Обеспечивает эффективный захват загрязнений. Значение подбирается по расчёту в зависимости от типа оборудования и интенсивности выделений. |
| Воздуховод, непосредственно подключённый к кухонной вытяжке | 3,0–6,0 | Оптимальный диапазон для транспортировки жировых частиц без их интенсивного осаждения на стенках. |
| Ответвления вытяжной вентиляции | 2,0–4,0 | Баланс между эффективностью транспорта и снижением аэродинамического шума. |
| Магистральные каналы | 4,0–8,0 | В шумоизолированных магистралях допускается до 8 м/с. Превышение приводит к росту потерь давления и шума. |
| Вытяжные вентиляционные решётки в кухне | 1,5–3,0 | Значение обеспечивает требуемый расход при приемлемом уровне шума в помещении. |
При проектировании и эксплуатации важно учитывать, что для естественной вентиляции в каналах скорость обычно ниже (0,5–2,0 м/с), тогда как при механическом побуждении (кухонная вытяжка с вентилятором) значения выше. Несоответствие фактической скорости проектным или нормативным значениям требует дополнительной диагностики.
3. Последствия отклонения скорости воздуха от нормативных значений
Отклонение скорости воздуха в кухонной вытяжке или вентиляционных каналах от рекомендуемых значений приводит к целому ряду негативных последствий, которые затрагивают как эффективность системы, так и комфорт и безопасность проживания.
При заниженной скорости воздуха:
- Снижается объём удаляемого воздуха ниже минимально необходимых 60 м³/ч из кухни, что приводит к накоплению влаги, жира и запахов в помещении.
- Возрастает риск образования конденсата на внутренних поверхностях каналов и развития плесени.
- Увеличивается пожарная опасность из-за постепенного накопления жировых отложений на стенках воздуховодов и в зонте вытяжки.
- Появляются устойчивые запахи приготовления пищи в жилых комнатах и на верхних этажах дома.
- Снижается общая эффективность общеобменной вентиляции, так как приток свежего воздуха не компенсирует вытяжку.
При завышенной скорости воздуха:
- Значительно возрастает аэродинамический шум и вибрация, особенно в гибких воздуховодах, распространённых в частных домах.
- Увеличиваются потери давления в системе, что приводит к перерасходу электроэнергии и преждевременному износу вентилятора.
- Возможны локальные сквозняки и дискомфорт в зоне приготовления пищи при слишком интенсивном всасывании у вытяжки.
- Повышается вероятность подсоса воздуха из соседних помещений или обратной тяги в других каналах.
- Ускоряется износ уплотнений и соединений воздуховодов из-за повышенной турбулентности потока.
Регулярный контроль скорости позволяет выявить такие отклонения на ранней стадии и принять меры до появления серьёзных проблем.
4. Теоретические основы расчёта скорости и расхода воздуха
Скорость воздуха в канале или на поверхности вытяжки напрямую связана с объёмным расходом и площадью сечения. Основная расчётная зависимость выражается формулой:
\( v = \frac{L}{3600 \cdot F} \)
где:
- \( v \) — средняя скорость воздуха, м/с;
- \( L \) — объёмный расход воздуха, м³/ч;
- \( F \) — площадь поперечного сечения канала или рабочей поверхности, м².
Обратная формула используется для определения расхода по измеренной скорости:
\( L = v \cdot F \cdot 3600 \)
При расчёте для круглых воздуховодов площадь сечения определяется по формуле:
\( F = \frac{\pi d^2}{4} \)
где \( d \) — внутренний диаметр воздуховода, м.
В реальных условиях скорость воздуха в сечении канала неравномерна. Поэтому для точного определения среднего значения применяют метод траверсирования — измерение в нескольких точках по сечению с последующим усреднением результатов. В частных домах при диаметре канала до 200 мм обычно достаточно 6–10 точек измерения.
Пример практического расчёта: кухонная вытяжка обеспечивает расход 350 м³/ч. Воздуховод имеет диаметр 125 мм (\( F \approx 0,0123 \) м²). Тогда средняя скорость составит:
\( v = \frac{350}{3600 \times 0.0123} \approx 7,9 \) м/с.
Это значение находится в верхней части рекомендуемого диапазона для воздуховода от вытяжки и требует проверки на соответствие нормам по шуму и потерям давления.
5. Методы измерения скорости воздуха в вытяжках и каналах
Для контроля скорости воздуха в условиях частного дома применяют два основных подхода: прямые измерения анемометрами и косвенные методы через динамическое давление. Выбор метода зависит от доступности сечения, требуемой точности и типа измеряемого элемента (поверхность вытяжки или внутренность канала).
Измерение на всасывающей поверхности кухонной вытяжки или у решётки
Этот метод применяется для оценки эффективности работы вытяжки. Измерения проводят в нескольких точках по площади зонта или решётки (обычно 9–16 точек), после чего вычисляют среднее значение. Важно выполнять измерения при работающем вентиляторе и закрытых окнах/дверях для исключения влияния естественной тяги.
Метод траверсирования сечения воздуховода
Наиболее точный способ определения средней скорости в канале. Сечение делят на равные по площади зоны (для круглого канала — концентрические кольца). В центре каждой зоны выполняют измерение скорости. Среднюю скорость рассчитывают как среднее арифметическое всех измеренных значений или с применением поправочных коэффициентов (метод логарифмически-равномерных точек).
Порядок проведения траверсирования:
- Определить диаметр или размеры канала и рассчитать необходимое количество точек.
- Подготовить доступ к сечению (через технологические отверстия или разъёмные соединения).
- Выполнить серию измерений в каждой точке при стабильном режиме работы системы.
- Рассчитать среднюю скорость и объёмный расход по формулам раздела 4.
- Сравнить полученные значения с проектными или нормативными.
Для реализации перечисленных методов широко применяются портативные анемометры. Термоанемометры (Testo 425, Testo 405) особенно удобны для измерений в каналах с низкой и средней скоростью, а также в условиях умеренной турбулентности. Крыльчатые анемометры (Testo 410-1, Testo 417, RGK AM-30, RGK AM-20) хорошо подходят для измерений на открытых поверхностях вытяжек и решёток, а также в каналах большего диаметра, где требуется высокая скорость отклика и простота использования.
При проведении измерений необходимо соблюдать требования безопасности: отключать электропитание при работе внутри каналов, использовать средства индивидуальной защиты и обеспечивать устойчивый доступ к точкам измерения.
6. Приборы для контроля скорости воздуха
Выбор прибора для измерения скорости воздуха в кухонных вытяжках и вентиляционных каналах частного дома зависит от конкретных условий: диаметра канала, диапазона ожидаемых скоростей, степени турбулентности потока и необходимости одновременного измерения температуры. Современные портативные анемометры делятся на две основные группы: термоанемометры и крыльчатые анемометры. Каждая группа имеет свои преимущества при решении задач в жилых объектах.
Термоанемометры работают по принципу измерения скорости охлаждения нагретого чувствительного элемента воздушным потоком. Они обеспечивают высокую точность при низких и средних скоростях, хорошо справляются с турбулентными потоками и позволяют одновременно фиксировать температуру воздуха. Такие приборы особенно эффективны при измерениях внутри воздуховодов, где важно минимизировать влияние направления потока.

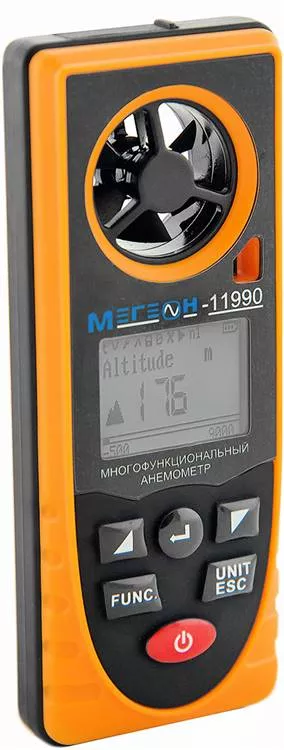

Крыльчатые анемометры используют вращение крыльчатки под действием воздушного потока. Они отличаются простотой конструкции, высокой надёжностью и удобством при измерениях на открытых поверхностях — у решёток, на входе вытяжки или в крупных каналах. Эти приборы менее чувствительны к загрязнениям и хорошо подходят для быстрой оценки объёмного расхода.
Для практического применения в частных домах рекомендуется рассматривать следующие модели, которые покрывают типичные диапазоны скоростей от 0,1 до 30 м/с и обеспечивают необходимую точность:
| Модель | Тип прибора | Диапазон измерения скорости, м/с | Ключевые особенности для задач в частном доме |
|---|---|---|---|
| Testo 425 | Термоанемометр | 0–20 | Высокая точность в каналах, встроенная компенсация температуры, телескопический зонд для удобного доступа |
| Testo 405 | Термоанемометр | 0–10 | Компактный корпус, складной зонд, идеален для измерений в стеснённых пространствах и небольших воздуховодах |
| Testo 410-1 | Крыльчатый анемометр | 0,4–20 | Компактный размер, удобен для измерений на решётках и у вытяжки, быстрый отклик |
| Testo 417 | Крыльчатый анемометр | 0,3–20 | Увеличенная крыльчатка, позволяет напрямую оценивать объёмный расход на выходах и в крупных сечениях |
| RGK AM-30 | Крыльчатый анемометр | 0,3–30 | Прочный корпус, широкий диапазон, удобен для полевых измерений в жилых системах вентиляции |
| RGK AM-20 | Крыльчатый анемометр | 0,3–20 | Оптимальное сочетание функциональности и простоты, подходит для регулярного контроля в частных домах |
При выборе прибора учитывают также дополнительные функции: возможность сохранения данных, расчёт среднего значения по серии измерений, подсветку дисплея для работы в слабоосвещённых каналах и защиту от влаги и жировых загрязнений. Термоанемометры предпочтительны для точных измерений внутри воздуховодов, а крыльчатые модели — для экспресс-оценки на поверхностях вытяжек и решёток.
7. Практическое руководство по проведению измерений в частном доме
Проведение измерений скорости воздуха в условиях частного дома требует системного подхода, соблюдения техники безопасности и учёта особенностей конструкции системы вентиляции. Ниже приведено пошаговое руководство, адаптированное для типичных задач владельца или специалиста.
- Подготовка к измерениям. Убедитесь в наличии доступа к точкам измерения (ревизионные люки, разъёмные соединения воздуховодов). Отключите электропитание вентилятора при работе внутри каналов. Подготовьте прибор: проверьте заряд батареи, откалибруйте при необходимости, установите требуемые единицы измерения. Зафиксируйте текущие условия: температуру воздуха, режим работы вытяжки (минимальная/максимальная мощность), состояние фильтров.
- Определение точек измерения. Для кухонной вытяжки измерения выполняют в 9–16 точках равномерно распределённых по площади зонта или входного отверстия. В воздуховоде применяют метод траверсирования: для круглого сечения диаметром до 150 мм достаточно 6–8 точек, для большего диаметра — до 10–12 точек по концентрическим окружностям. Точки располагают в центрах равных по площади зон.
- Выполнение замеров. Включите вытяжку и дайте системе стабилизироваться в течение 2–3 минут. Проводите измерения при постоянном режиме работы. В каждой точке фиксируйте показания в течение 10–15 секунд и записывайте среднее значение. При использовании термоанемометра учитывайте одновременное измерение температуры для последующей корректировки плотности воздуха при необходимости.
- Обработка результатов. Рассчитайте среднюю скорость по всем точкам. Определите объёмный расход по формуле \( L = v_{\text{ср}} \cdot F \cdot 3600 \). Сравните полученные значения с минимальным требованием 60 м³/ч для кухни и с рекомендуемыми скоростями для конкретного элемента системы.
- Анализ и документирование. Зафиксируйте отклонения от норм. При выявлении низкой скорости проверьте состояние фильтров, герметичность соединений и отсутствие засоров. При завышенной скорости оцените уровень шума и потери давления. Составьте отчёт с рекомендациями по корректировке.
В частном доме часто встречаются гибкие воздуховоды. При измерениях в них важно минимизировать деформацию канала и проводить замеры на прямых участках длиной не менее 3–5 диаметров до и после точки измерения. При наличии естественной тяги в каналах измерения рекомендуется выполнять при выключенной механической вытяжке для разделения потоков.
Частые ошибки при измерениях включают: проведение замеров при нестабильном режиме работы системы, недостаточное количество точек траверсирования, игнорирование влияния температуры на плотность воздуха и отсутствие повторных измерений для подтверждения результата. Соблюдение описанной последовательности позволяет получить достоверные данные и принять правильные решения по обслуживанию вентиляции.
8. Рекомендации по обеспечению и поддержанию оптимальной скорости воздуха в системах вентиляции
Поддержание оптимальной скорости воздуха в кухонных вытяжках и вентиляционных каналах частного дома достигается сочетанием правильного проектирования, качественного монтажа и регулярного технического обслуживания. Ниже приведены практические рекомендации, направленные на долговечную и эффективную работу системы.
- При проектировании и монтаже выбирайте сечение воздуховодов таким образом, чтобы расчётная скорость находилась в середине рекомендуемого диапазона. Избегайте чрезмерного количества поворотов и резких изменений сечения — они увеличивают местные потери давления и турбулентность.
- Для снижения шума устанавливайте шумоглушители на магистральных участках и используйте гибкие вставки в местах подключения к вентилятору. В частных домах с деревянными перекрытиями особое внимание уделяйте виброизоляции креплений воздуховодов.
- Обеспечьте организованный приток свежего воздуха в кухню (приточные клапаны в окнах или стенах). Отсутствие достаточного притока приводит к разряжению и снижению эффективности вытяжки независимо от скорости в канале.
- Проводите регулярную очистку жировых фильтров кухонной вытяжки не реже одного раза в 1–3 месяца в зависимости от интенсивности приготовления пищи. Засорённые фильтры существенно снижают скорость и расход воздуха.
- Выполняйте периодическую ревизию воздуховодов: проверяйте герметичность соединений, отсутствие деформаций гибких участков и накопления жировых отложений. При обнаружении засоров проводите механическую или химическую очистку.
- Организуйте плановый контроль скорости воздуха не реже одного раза в год, а также после любых изменений в системе (замена вытяжки, ремонт каналов, установка дополнительного оборудования). Ведите журнал измерений для отслеживания динамики показателей.
- При выявлении систематических отклонений скорости от нормативных значений обращайтесь к квалифицированным специалистам по вентиляции для проведения полной диагностики и корректировки проекта.
Соблюдение этих рекомендаций позволяет поддерживать требуемый воздухообмен, снижать эксплуатационные расходы и продлевать срок службы вентиляционного оборудования в частном доме.
Для регулярного контроля скорости воздуха в кухонной вытяжке и вентиляционных каналах частного дома целесообразно приобрести надёжный анемометр, соответствующий решаемым задачам. Современные модели термоанемометров и крыльчатых анемометров обеспечивают необходимую точность и удобство использования. При выборе учитывайте диапазон измеряемых скоростей, условия эксплуатации и бюджет — актуальная цена на качественные приборы делает их доступным и оправданным вложением для владельцев индивидуальных домов.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
