Контроль скорости воздуха в покрасочных камерах и зонах нанесения покрытий

Оглавление

• Введение
• Нормативные требования к параметрам воздушной среды в зонах нанесения покрытий
• Физические основы и влияние скорости воздуха на качество покрытия и безопасность
• Методы и приборы для измерения скорости воздушного потока
• Обзор и сравнение современных анемометров для покрасочных камер
• Практическая методика проведения измерений в покрасочных камерах и зонах нанесения покрытий
• Типичные ошибки при контроле скорости воздуха и рекомендации по их устранению
• Заключение

Введение

В современном окрасочном производстве контроль скорости воздуха выступает одним из важнейших элементов обеспечения стабильного качества покрытий и безопасных условий труда. Окрасочные камеры и зоны нанесения покрытий представляют собой сложные технологические объекты, где воздушные потоки выполняют одновременно несколько критически важных функций: создание условий для равномерного переноса частиц лакокрасочного материала к поверхности, удаление паров органических растворителей и аэрозолей, предотвращение накопления взрывоопасных смесей, а также поддержание требуемых санитарно-гигиенических параметров рабочей зоны.

Отклонение скорости воздушного потока от оптимальных значений приводит к целому ряду негативных последствий. При недостаточной скорости воздуха происходит накопление паров растворителей, что повышает риск возгорания и взрыва, ухудшает условия труда персонала и может привести к нарушению требований промышленной безопасности. Избыточная скорость, напротив, вызывает турбулизацию потока, снос частиц краски мимо окрашиваемой поверхности, увеличение потерь лакокрасочного материала и появление дефектов покрытия — неравномерной толщины, шагрени, включений и потёков.

Особенно актуален точный контроль скорости воздуха в камерах с принудительной вентиляцией — как в традиционных сухих камерах, так и в камерах с водяной завесой или в зонах порошковой окраски. В этих условиях требуется поддержание стабильных параметров воздушной среды независимо от изменения температуры, влажности и нагрузки на систему вентиляции. Для решения этой задачи применяются специализированные измерительные приборы — анемометры, способные с высокой точностью определять скорость воздушного потока в диапазоне низких значений, характерных для окрасочных производств.

Нормативные требования к параметрам воздушной среды в зонах нанесения покрытий

Требования к скорости воздуха и организации вентиляции в окрасочных зонах регламентируются несколькими основополагающими документами. Согласно ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» скорость движения воздуха в рабочей зоне должна находиться в пределах, обеспечивающих допустимые условия труда. Для категорий работ средней тяжести и лёгких работ в тёплый период года скорость воздуха обычно ограничивается значениями 0,2–0,5 м/с.

При выполнении окрасочных работ дополнительно действуют Правила по охране труда при выполнении окрасочных работ (утверждены приказом Минтруда России). Эти правила устанавливают обязательность эффективной местной вытяжной вентиляции в зонах нанесения покрытий и требуют поддержания концентрации паров растворителей ниже предельно допустимых значений. В взрывоопасных зонах, образующихся при использовании легковоспламеняющихся лакокрасочных материалов, вентиляция должна обеспечивать разбавление паров до уровня, не превышающего 5–10 % от нижнего концентрационного предела распространения пламени.

Существенное значение имеют также положения СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Данный свод правил определяет требования к организации воздухообмена в производственных помещениях, включая окрасочные камеры. В частности, для камер с нисходящим потоком воздуха (downdraft) рекомендуемые скорости приточного воздуха в рабочей зоне чаще всего составляют 0,25–0,45 м/с, что позволяет создавать устойчивый ламинарный поток, эффективно уносящий загрязнения вниз к вытяжным решёткам пола.

В вытяжных системах окрасочных камер скорость воздуха в воздуховодах и на входе в фильтры обычно поддерживается на уровне 0,8–2,5 м/с в зависимости от типа фильтрации и конструкции камеры. Превышение этих значений приводит к повышенному сопротивлению системы и росту энергозатрат, а снижение — к недостаточному удалению аэрозолей и паров.

Простота использования в сочетании с продвинутыми функциями делает этот прибор подходящим как для новичков, так и для опытных мастеров, и купить Testo 425 — шаг к современному подходу в измерениях.

Физические основы и влияние скорости воздуха на качество покрытия и безопасность

Воздушный поток в окрасочной камере подчиняется законам аэродинамики. При организации вентиляции важно различать ламинарный и турбулентный режимы течения. Ламинарный поток характеризуется параллельным движением слоёв воздуха без перемешивания и образования вихрей. Такой режим предпочтителен для большинства окрасочных процессов, поскольку обеспечивает равномерный перенос частиц краски к поверхности и предсказуемое испарение растворителей.

Переход к турбулентному течению происходит при достижении критического значения числа Рейнольдса. В окрасочных камерах турбулентность возникает при избыточной скорости воздуха, наличии препятствий в потоке или неправильной геометрии камеры. Турбулентные вихри вызывают неравномерное распределение скорости по сечению, что приводит к локальным зонам повышенной или пониженной скорости и, как следствие, к дефектам покрытия.

Средняя скорость воздушного потока в камере или воздуховоде определяется путём многоточечных измерений с последующим усреднением результатов. Для прямоугольных сечений обычно применяют метод равномерной сетки (по 9–25 точек в зависимости от размеров), для круглых воздуховодов — метод логарифмически-равномерных колец или диаметральных траверс.

Влияние скорости воздуха на качество покрытия проявляется через несколько механизмов. При скорости ниже оптимальной (менее 0,2 м/с в рабочей зоне) происходит недостаточное удаление паров растворителей, что приводит к замедлению высыхания плёнки, появлению потёков и «апельсиновой корки». При избыточной скорости (более 0,6–0,7 м/с) частицы краски сносятся воздушным потоком, не достигая поверхности, увеличивается туманообразование и расход материала. Кроме того, высокая скорость может вызывать завихрения у окрашиваемой детали, приводящие к неравномерной толщине покрытия.

С точки зрения безопасности скорость воздуха определяет эффективность разбавления взрывоопасных паров. Расчёт необходимого воздухообмена ведётся с учётом количества испаряющегося растворителя, его нижнего концентрационного предела распространения пламени и коэффициента запаса. Недостаточная скорость приводит к локальному превышению допустимых концентраций и созданию взрывоопасных зон.

Методы и приборы для измерения скорости воздушного потока

Для контроля скорости воздуха в окрасочных камерах и системах вентиляции применяются различные типы анемометров. Наиболее широкое распространение получили термоанемометры (анемометры горячего провода) и крыльчатые (лопастные) анемометры. Выбор типа прибора зависит от диапазона измеряемых скоростей, требуемой точности, условий окружающей среды и особенностей доступа к точкам измерения.

Термоанемометры основаны на принципе охлаждения нагретого элемента (платиновой проволоки или плёночного датчика) воздушным потоком. Скорость воздуха определяется по величине тока, необходимого для поддержания постоянной температуры датчика. Такие приборы обладают высокой чувствительностью в области низких скоростей (от 0,05 м/с) и малой инерционностью, что делает их незаменимыми для измерений внутри окрасочных камер и в воздуховодах приточной вентиляции.

Крыльчатые анемометры используют вращение лёгкой крыльчатки под действием воздушного потока. Скорость определяется по частоте вращения. Эти приборы хорошо работают в диапазоне средних и высоких скоростей (от 0,3–0,5 м/с), менее чувствительны к температуре и влажности воздуха и удобны для измерений на больших решётках приточной и вытяжной вентиляции. Однако при очень низких скоростях их точность снижается.

В практике контроля окрасочных камер часто требуется измерять не только скорость, но и рассчитывать объёмный расход воздуха. Современные анемометры позволяют вводить геометрические параметры сечения (диаметр круглого воздуховода или размеры прямоугольного) и автоматически вычислять расход. Некоторые модели оснащены функцией усреднения показаний по нескольким точкам и регистрации данных во времени, что особенно полезно при балансировке сложных вентиляционных систем камер.

При проведении измерений в окрасочных зонах необходимо учитывать влияние температуры и влажности воздуха, наличие паров растворителей и возможную запылённость. Термоанемометры обычно имеют встроенную температурную компенсацию, однако в условиях сильного загрязнения датчика показания могут искажаться. Поэтому важна регулярная очистка зондов и периодическая поверка приборов.

Обзор и сравнение современных анемометров для покрасочных камер

Для эффективного контроля скорости воздуха в покрасочных камерах и зонах нанесения покрытий наибольшее практическое значение имеют портативные анемометры, сочетающие высокую точность в области низких скоростей, удобство использования в стеснённых условиях и возможность расчёта объёмного расхода. Ниже приведён обзор и сравнение шести моделей, хорошо зарекомендовавших себя при решении подобных задач.

Термоанемометры Testo 425 и Testo 405 выделяются высокой точностью в области низких скоростей воздуха, что особенно важно для поддержания ламинарного режима в рабочей зоне окрасочных камер. Телескопические зонды позволяют выполнять измерения в глубоких воздуховодах и в труднодоступных участках без демонтажа элементов конструкции. Наличие функции расчёта объёмного расхода существенно упрощает балансировку приточной и вытяжной вентиляции камеры.

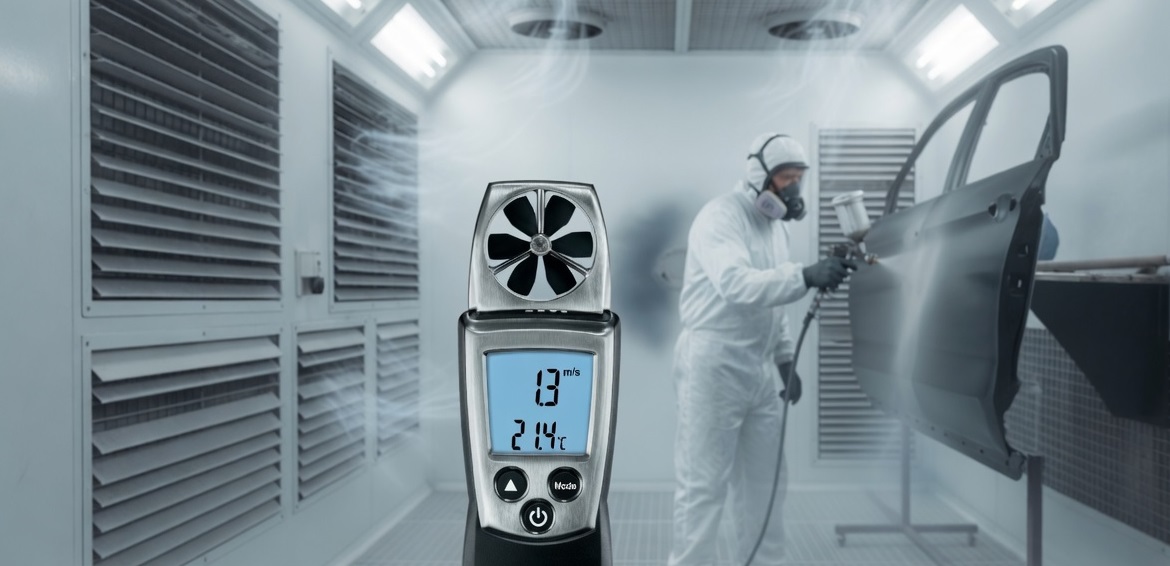

Testo 410-1 и особенно Testo 417 с крупной крыльчаткой удобны для измерения средней скорости на вентиляционных решётках большой площади. Благодаря интегрированному датчику температуры и возможности автоматического расчёта расхода эти приборы эффективно применяются при приёмке и периодической проверке систем вентиляции окрасочных камер. Большая площадь крыльчатки Testo 417 позволяет получать более репрезентативные значения средней скорости за меньшее количество измерений.

RGK AM-20 и RGK AM-30 представляют собой надёжные и доступные отечественные приборы, предназначенные для промышленной эксплуатации. Они сочетают достаточную точность для большинства практических задач контроля окрасочных производств с простотой использования и ремонтопригодностью. Модель AM-30 с расширенным диапазоном до 30 м/с особенно полезна при измерениях в вытяжных воздуховодах, где скорости могут быть выше, чем в рабочей зоне камеры.

При выборе конкретной модели учитывают характер выполняемых измерений: для точных работ в воздуховодах и внутри камеры предпочтительны термоанемометры с телескопическим зондом, для экспресс-контроля на решётках — крыльчатые модели с большой измерительной поверхностью. Все перечисленные приборы допускают эксплуатацию в условиях умеренной влажности и наличия паров растворителей при соблюдении правил безопасности и своевременной очистке датчиков.

Практическая методика проведения измерений в покрасочных камерах и зонах нанесения покрытий

Эффективный контроль скорости воздуха невозможен без чётко выстроенной методики измерений, учитывающей конструктивные особенности камеры, тип вентиляции и специфику технологического процесса. Практика показывает, что наиболее достоверные результаты получаются при сочетании измерений в рабочей зоне камеры, на приточных и вытяжных решётках, а также в воздуховодах системы вентиляции. Регулярность контроля зависит от интенсивности работы: в условиях непрерывного производства рекомендуется проводить измерения не реже одного раза в смену, а при изменении режима работы или после технического обслуживания вентиляции — внепланово.

Перед началом измерений необходимо убедиться в исправности прибора, наличии действующей поверки и чистоте измерительного зонда. Термоанемометры особенно чувствительны к загрязнению датчика частицами краски или пылью, поэтому зонд рекомендуется протирать мягкой тканью, смоченной в изопропиловом спирте. Измерения следует проводить при стабильном режиме работы вентиляции камеры, после прогрева системы в течение 10–15 минут.

Выбор точек измерения и подготовка

В рабочей зоне окрасочной камеры точки измерения обычно располагают на равномерной сетке на высоте 1,0–1,5 м от пола (уровень дыхания оператора и зона нанесения покрытия). Для камер с нисходящим потоком воздуха (downdraft) рекомендуется не менее 9–16 точек в зависимости от площади пола. В вытяжных системах измерения проводят на входе в фильтры и в воздуховодах после фильтровальной секции. В приточных воздуховодах точки выбирают по методу логарифмически-равномерных колец или диаметральных траверс согласно рекомендациям для круглых и прямоугольных сечений.

Важно учитывать, что скорость воздуха вблизи стен, потолка и крупных деталей может существенно отличаться от средней по сечению. Поэтому измерения проводят на расстоянии не менее 0,3–0,5 диаметра воздуховода от препятствий. При наличии в камере окрашиваемых изделий измерения выполняют как в свободном пространстве, так и вблизи деталей для оценки влияния обтекания.

Проведение измерений и обработка результатов

На каждой точке измерения выполняют не менее трёх отсчётов с интервалом 5–10 секунд для учёта пульсаций потока. Полученные значения усредняют. Для термоанемометров с функцией усреднения по времени достаточно зафиксировать показания в течение 15–30 секунд. При использовании приборов без встроенного усреднения расчёт средней скорости по серии измерений ведётся по формуле:

После завершения измерений по всем точкам рассчитывают среднюю скорость по зоне или сечению. Полученные значения сравнивают с проектными или нормативными требованиями. При отклонениях более 10–15 % от заданных параметров проводят регулировку заслонок, частоты вращения вентиляторов или проверку состояния фильтров. Изменения фиксируют в журнале контроля параметров воздушной среды.

Особое внимание уделяется измерениям в условиях изменяющейся нагрузки камеры. Скорость воздуха может существенно меняться при открытии дверей, изменении количества одновременно работающих операторов или при частичном загрязнении фильтров. Поэтому рекомендуется проводить серию измерений при минимальной, средней и максимальной загрузке камеры.

Документирование и периодичность контроля

Результаты измерений оформляют в виде протокола, в котором указывают: дату и время, модель и заводской номер прибора, условия проведения (температура, влажность, режим работы камеры), координаты точек измерения, полученные значения скорости и расхода, выводы и рекомендации. Хранение протоколов позволяет отслеживать динамику изменения параметров системы вентиляции и планировать техническое обслуживание.

Периодичность контроля устанавливается внутренними регламентами предприятия с учётом требований правил охраны труда и особенностей производства. В большинстве случаев достаточно еженедельного контроля в рабочей зоне и ежемесячной проверки параметров в воздуховодах. После замены фильтров, ремонта вентиляции или изменения технологии окраски проводят внеплановые измерения.

Типичные ошибки при контроле скорости воздуха и рекомендации по их устранению

Несмотря на наличие современных приборов, на практике часто встречаются ошибки, снижающие достоверность результатов и приводящие к неправильным выводам о состоянии системы вентиляции. Ниже приведены наиболее распространённые ошибки с указанием причин, последствий и способов их предотвращения.

Дополнительной распространённой ошибкой является попытка измерять скорость воздуха в условиях сильного запыления или высокой концентрации паров растворителей без соответствующих мер защиты прибора и оператора. В таких случаях рекомендуется использовать приборы с защитными фильтрами на зонде или проводить измерения в периоды минимальной нагрузки камеры. При работе во взрывоопасных зонах следует применять приборы, допущенные к эксплуатации в соответствующих категориях помещений, или получать разрешение на проведение работ.

Ещё одна типичная проблема — отсутствие сравнения результатов с проектными значениями или нормами. Измерения теряют смысл, если полученные данные не анализируются и не используются для корректировки работы вентиляции. Рекомендуется после каждого цикла измерений проводить краткий анализ отклонений и при необходимости составлять план корректирующих мероприятий.

Заключение

Контроль скорости воздуха в покрасочных камерах и зонах нанесения покрытий представляет собой важнейший элемент обеспечения качества лакокрасочных покрытий, промышленной безопасности и соблюдения санитарно-гигиенических требований. Правильно организованная система измерений позволяет поддерживать оптимальный ламинарный режим воздушных потоков, своевременно выявлять отклонения в работе вентиляции, снижать потери лакокрасочных материалов и минимизировать риски накопления взрывоопасных паров.

Использование современных портативных анемометров, таких как термоанемометры с телескопическими зондами и крыльчатые модели с большой измерительной поверхностью, обеспечивает высокую точность и удобство проведения измерений даже в сложных условиях окрасочного производства. Регулярный контроль, правильная методика измерений и грамотная интерпретация результатов позволяют не только соответствовать требованиям нормативных документов, но и оптимизировать энергозатраты на вентиляцию, повысить производительность и качество выпускаемой продукции.

Внедрение систематического контроля скорости воздуха должно стать неотъемлемой частью производственной культуры предприятия. Только при таком подходе можно добиться стабильных результатов и уверенности в безопасности технологических процессов.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
