Контроль вентиляции на складах и производствах: кейсы и рекомендации

Оглавление

1. 1. Введение в проблему контроля вентиляции на объектах хранения и производства
2. 2. Нормативные требования к параметрам воздушной среды и воздухообмену
3. 3. Основные параметры, которые необходимо контролировать, и методы их измерения
4. 4. Термоанемометры как инструмент профессионального контроля вентиляции
5. 5. Практические кейсы контроля вентиляции на складах
6. 6. Практические кейсы контроля вентиляции на производственных предприятиях
7. 7. Рекомендации по организации регулярного контроля и выбору оборудования
8. 8. Заключение и практические выводы

1. Введение в проблему контроля вентиляции на объектах хранения и производства

Эффективная работа вентиляционных систем напрямую влияет на безопасность персонала, сохранность хранимой продукции и стабильность технологических процессов. На складах недостаточный или неравномерный воздухообмен часто приводит к локальному повышению влажности, образованию конденсата на конструкциях и товарах, развитию плесени и коррозии. Особенно чувствительны к нарушениям микроклимата склады с пищевой продукцией, фармацевтическими препаратами, химическими реагентами и электронными компонентами. Даже кратковременное превышение допустимых значений влажности или скорости воздуха может вызвать порчу партии товара и значительные финансовые потери.

На производственных площадках вентиляция выполняет ещё более ответственную задачу — удаление вредных газов, паров, пыли и избыточного тепла, образующихся в ходе технологических операций. Нарушения в работе системы вентиляции способны привести к превышению предельно допустимых концентраций вредных веществ в воздухе рабочей зоны, что создаёт прямую угрозу здоровью сотрудников и может повлечь за собой остановку производства по предписанию надзорных органов. Кроме того, неэффективная вентиляция увеличивает энергозатраты на отопление и кондиционирование, поскольку воздух удаляется или подаётся в избыточном количестве.

Своевременный и точный контроль параметров вентиляции позволяет выявлять скрытые проблемы до того, как они перерастут в серьёзные инциденты. Измерения скорости воздушного потока и расчёт объёмного расхода дают объективную картину фактической работы системы, а не только её проектные показатели. Регулярный мониторинг помогает оптимизировать режимы работы вентиляторов, своевременно проводить техническое обслуживание и подтверждать соответствие действующим нормам при проверках. В результате предприятие снижает риски простоев, штрафов и претензий со стороны работников, а также получает данные для принятия обоснованных решений по модернизации или реконструкции вентиляционных установок.

Особую ценность контроль приобретает на объектах с переменной загрузкой — сезонных складах, цехах с меняющимся ассортиментом выпускаемой продукции или сменными режимами работы. В таких условиях только регулярные инструментальные измерения позволяют поддерживать стабильные параметры микроклимата и оперативно реагировать на отклонения.

2. Нормативные требования к параметрам воздушной среды и воздухообмену

В Российской Федерации требования к организации и контролю вентиляции на складах и производственных объектах закреплены в нескольких ключевых нормативных документах. Основополагающим является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003». Свод правил определяет принципы расчёта воздухообмена, размещения воздухораспределительных устройств и обеспечения нормируемых параметров воздуха в обслуживаемой зоне помещений. Документ требует, чтобы фактические показатели работы системы вентиляции соответствовали проектным значениям на протяжении всего периода эксплуатации.

Для производственных помещений важнейшим документом остаётся ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны». Стандарт устанавливает допустимые значения температуры, относительной влажности, скорости движения воздуха и содержания вредных веществ в зависимости от категории тяжести выполняемых работ и периода года. Отклонение фактических параметров от нормируемых значений требует принятия мер по восстановлению проектного режима работы вентиляции.

Гигиенические нормативы микроклимата производственных помещений и складов дополнительно регулируются СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». В документе приведены предельно допустимые и допустимые значения скорости воздуха на рабочих местах, которые обычно находятся в диапазоне от 0,1 до 0,5 м/с в зависимости от интенсивности труда и температуры воздуха. Для складских помещений требования к воздухообмену часто определяются отраслевыми нормами и технологическими регламентами конкретного вида хранимой продукции.

Контроль вентиляционных систем должен проводиться с учётом того, что нормативные документы требуют не только обеспечения расчётной кратности воздухообмена, но и равномерного распределения воздуха по помещению. Неравномерность подачи или удаления воздуха может создавать зоны застоя, где накапливаются вредные вещества или избыточная влага, даже если общий объёмный расход соответствует проекту. Поэтому измерения необходимо выполнять в характерных точках рабочей зоны и в сечениях воздуховодов, чтобы получить объективную оценку эффективности системы.

3. Основные параметры, которые необходимо контролировать, и методы их измерения

При оценке работы вентиляционных систем на складах и производствах в первую очередь контролируют скорость движения воздуха, объёмный расход и кратность воздухообмена. Эти параметры напрямую характеризуют эффективность удаления загрязнений, избыточного тепла и влаги. Дополнительно измеряют температуру и относительную влажность воздуха, поскольку они влияют на самочувствие персонала и сохранность продукции. Для большинства практических задач контроля достаточно точного измерения скорости воздушного потока с последующим расчётом расхода.

Скорость воздуха измеряют в сечениях воздуховодов, на приточных и вытяжных решётках, а также непосредственно в рабочей зоне помещений. В воздуховодах применяют метод усреднения по сечению (traverse method): зонд последовательно устанавливают в нескольких заранее определённых точках равновеликих площадей и вычисляют среднее арифметическое значение. Такой подход позволяет получить достоверную среднюю скорость даже при неравномерном профиле потока, характерном для реальных систем после поворотов, сужений и разветвлений.

Объёмный расход воздуха рассчитывают по формуле:

$$ Q = v \cdot A $$

где \( Q \) — объёмный расход воздуха (м³/с), \( v \) — средняя скорость воздуха (м/с), \( A \) — площадь поперечного сечения воздуховода или проёма (м²). Для перевода результата в более удобные единицы измерения (м³/ч) полученное значение умножают на 3600. При известном объёме помещения легко определить кратность воздухообмена:

$$ n = \frac{L}{V} $$

где \( L \) — объёмный расход воздуха (м³/ч), \( V \) — объём помещения (м³). Полученную кратность сравнивают с проектным или нормативным значением. Отклонения более 10–15 % обычно свидетельствуют о необходимости регулировки системы или выявления утечек и засоров.

Важно учитывать, что измерения следует проводить при стабильных режимах работы вентиляционных установок и при закрытых дверях и окнах, чтобы исключить влияние неорганизованного воздухообмена. Повторные измерения в одних и тех же точках позволяют отслеживать динамику изменения параметров во времени и оценивать эффективность проведённых ремонтных или наладочных работ.

4. Термоанемометры как инструмент профессионального контроля вентиляции

Для выполнения измерений скорости воздуха и последующего расчёта расхода наибольшее распространение получили термоанемометры. Эти приборы позволяют получать точные результаты как в воздуховодах, так и в открытых пространствах помещений. В зависимости от типа чувствительного элемента различают термоанемометры с горячей проволокой (термические) и крыльчатые (лопастные) модели. Каждый тип имеет свои преимущества и оптимальную область применения.

Термические датчики отличаются высокой чувствительностью при низких скоростях воздушного потока и небольшими размерами зонда. Они незаменимы при измерениях внутри воздуховодов, где важно минимизировать влияние прибора на поток и получить данные на значительной глубине. Крыльчатые анемометры проще в эксплуатации, менее чувствительны к загрязнению и хорошо подходят для измерений на решётках и в рабочей зоне. При наличии специальных измерительных воронок крыльчатые модели позволяют напрямую определять объёмный расход без дополнительных расчётов.

Среди профессиональных решений, применяемых для контроля вентиляции на складах и производствах, выделяются несколько моделей, каждая из которых оптимальна для определённого круга задач. Testo 425 оснащён телескопическим зондом с термическим датчиком, что позволяет проводить измерения в глубоких и труднодоступных участках воздуховодов без необходимости демонтажа секций. Прибор одновременно измеряет скорость и температуру воздуха и автоматически рассчитывает объёмный расход после ввода площади сечения. Такая функциональность делает его особенно удобным при обследовании протяжённых вентиляционных систем на крупных складских комплексах и в производственных цехах.

Testo 405 представляет собой компактный термоанемометр с укороченным зондом. Он предназначен для оперативных замеров в условиях ограниченного пространства и при выполнении точечного контроля на рабочих местах или в небольших воздуховодах. Небольшой размер и лёгкость прибора позволяют быстро выполнять серию измерений без утомления оператора даже при большом количестве контрольных точек.

Testo 410-1 относится к крыльчатым анемометрам и отличается простотой конструкции и высокой надёжностью. Модель хорошо подходит для быстрых замеров скорости воздуха в рабочей зоне помещений и на приточных устройствах, где не требуется предельная точность при очень низких скоростях. Прибор удобен для ежедневного контроля микроклимата на производствах с большим количеством рабочих мест.

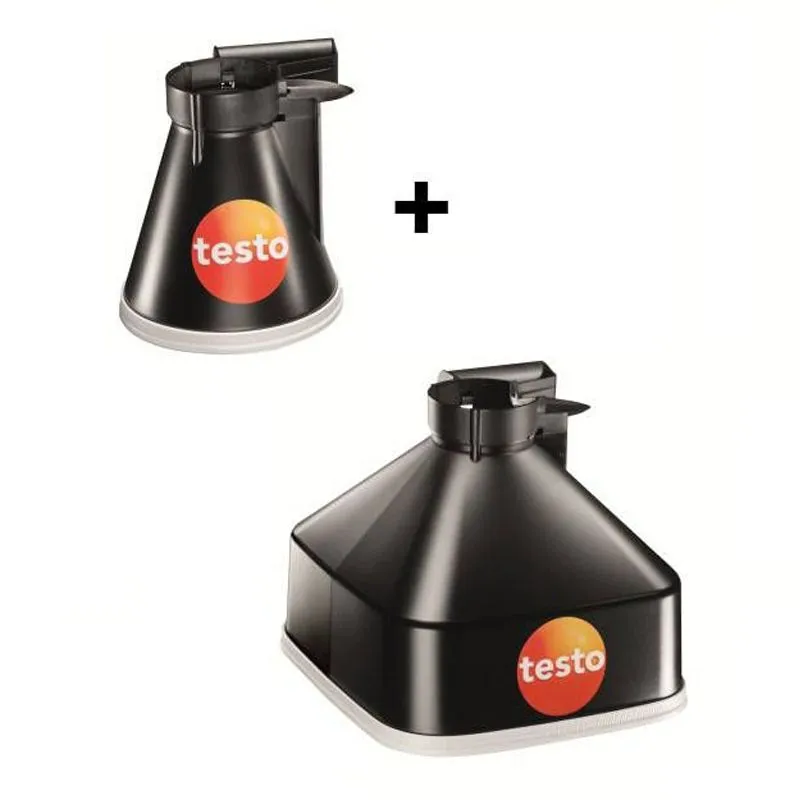

Testo 417 специально разработан для измерения объёмного расхода воздуха. Крупная крыльчатка и возможность использования измерительных воронок позволяют получать прямые показания расхода на вентиляционных решётках и в каналах большого сечения. Это существенно ускоряет процесс проверки эффективности приточных и вытяжных систем на складах и в производственных помещениях, где важно оперативно оценить фактический воздухообмен.

Модели RGK AM-20 и RGK AM-30 предлагают надёжные альтернативы с хорошим балансом функциональности и стоимости. RGK AM-20 удобен для повседневного контроля параметров вентиляции на производствах и складах средней площади, где требуется сочетание точности и мобильности. RGK AM-30 обеспечивает расширенные возможности измерений и чаще применяется на крупных промышленных объектах с разветвлёнными вентиляционными сетями и высокими требованиями к достоверности получаемых данных.

При выборе прибора для конкретного объекта следует учитывать характер измеряемых потоков, требуемую точность, условия эксплуатации и необходимость расчёта объёмного расхода. Для регулярного контроля на крупных объектах рационально иметь в распоряжении как минимум одну модель с термическим датчиком для работы в воздуховодах и одну крыльчатую модель с возможностью прямого измерения расхода на решётках.

5. Практические кейсы контроля вентиляции на складах

Кейс 1. Склад готовой пищевой продукции

На крупном распределительном складе продовольственных товаров с объёмом помещения около 12 000 м³ периодически возникали проблемы с плесенью на внешней упаковке и повышенной влажностью воздуха. Сотрудники отмечали ощущение спёртости, а при визуальном осмотре на отдельных участках наблюдался конденсат на металлических конструкциях. Проектная кратность воздухообмена составляла 2,5 1/ч, однако фактическое состояние системы вызывало сомнения.

Для диагностики были выполнены измерения с использованием Testo 425 в магистральных воздуховодах и Testo 417 на приточных и вытяжных решётках. Термоанемометр с телескопическим зондом позволил получить данные на глубине до 6 метров в каналах без демонтажа, а модель с крупной крыльчаткой обеспечила быстрый расчёт объёмного расхода непосредственно на решётках. В результате поперечного сечения в основных воздуховодах средняя скорость воздуха составила 4,2 м/с, однако в периферийных зонах склада она падала до 0,8 м/с. Расчёт по формуле $$ Q = v \cdot A $$ показал, что фактическая кратность воздухообмена в отдельных секциях не превышала 1,3 1/ч.

По итогам обследования были выполнены регулировка заслонок, очистка фильтров и балансировка воздушных потоков. После повторных измерений через две недели средняя скорость в рабочей зоне выросла до 2,1 м/с, а расчётная кратность достигла 2,4 1/ч. Влажность воздуха стабилизировалась на уровне 55–60 %, конденсат исчез, а случаи появления плесени прекратились в течение следующего месяца. Затраты на наладку окупились за счёт снижения потерь продукции и уменьшения количества рекламаций.

Кейс 2. Склад химических реагентов и лакокрасочных материалов

На складе хранения агрессивных химических веществ площадью 2500 м² фиксировались повышенная коррозия металлической тары и периодические жалобы персонала на раздражающие запахи. Система вытяжной вентиляции работала в круглосуточном режиме, однако эффективность её работы вызывала вопросы у службы эксплуатации.

Диагностика проводилась с помощью RGK AM-30 и Testo 405. Компактный термоанемометр Testo 405 использовался для точечных замеров в зонах возможного застоя воздуха между стеллажами, а RGK AM-30 — для оценки расхода на вытяжных решётках и в коллекторах. Измерения выявили наличие участков со скоростью воздуха ниже 0,3 м/с и общую кратность воздухообмена на уровне 2,1 1/ч при проектном значении 4,0 1/ч. Применение формулы $$ n = \frac{L}{V} $$ подтвердило значительное отклонение от нормативных требований для данного класса помещений.

По результатам обследования была увеличена производительность вытяжных вентиляторов и установлены дополнительные локальные отсосы в зонах хранения наиболее летучих веществ. Повторные измерения через месяц показали рост средней скорости до 1,8 м/с и достижение кратности 3,9 1/ч. Коррозионные процессы замедлились, а количество обращений персонала по поводу запахов сократилось до минимума. Использование RGK AM-30 позволило быстро выполнить серию замеров на большом количестве решёток без привлечения дополнительных специалистов.

Кейс 3. Склад электронных компонентов и комплектующих

На складе электронных изделий и печатных плат наблюдалось накопление мелкодисперсной пыли на стеллажах и упаковке, а также периодические жалобы сотрудников на сухость воздуха и статическое электричество. Проект предусматривал поддержание относительной влажности на уровне 45–55 % и кратности воздухообмена не менее 3 1/ч.

Контроль проводился с применением Testo 410-1 в рабочей зоне и RGK AM-20 на приточных устройствах. Компактный крыльчатый анемометр Testo 410-1 обеспечил быстрые и удобные замеры непосредственно у рабочих мест, а RGK AM-20 позволил оценить равномерность подачи воздуха на больших приточных решётках. Средняя скорость воздуха в зоне хранения составила 0,15 м/с, что соответствовало нижней границе нормы, однако в отдельных проходах между стеллажами скорость падала ниже 0,05 м/с. Расчёт расхода показал фактическую кратность 1,8 1/ч.

После выявления проблем была проведена чистка воздуховодов и приточных фильтров, а также частичная перенастройка приточных клапанов. Повторные измерения подтвердили рост средней скорости до 0,28 м/с и достижение проектной кратности. Уровень пыли в воздухе снизился, а жалобы на сухость воздуха прекратились. Применение компактных моделей позволило выполнить полный цикл измерений за одну смену без остановки работы склада.

6. Практические кейсы контроля вентиляции на производственных предприятиях

Кейс 1. Цех дуговой сварки металлоконструкций

В цехе сварки металлоконструкций площадью 1800 м² периодически фиксировалось превышение предельно допустимых концентраций сварочных аэрозолей в воздухе рабочей зоны. Несмотря на наличие местных отсосов и общеобменной вытяжки, персонал жаловался на раздражение дыхательных путей и необходимость частого проветривания.

Обследование выполнили с помощью Testo 425 в вытяжных воздуховодах и Testo 417 на зонтах местных отсосов. Телескопический зонд Testo 425 позволил измерить скорость в глубоких участках коллекторов, а Testo 417 с измерительной воронкой — быстро определить фактический расход на каждом сварочном посту. Средняя скорость в магистральном воздуховоде составила 5,8 м/с, однако на отдельных зонтах расход был на 35 % ниже проектного значения. Расчёт по формуле $$ Q = v \cdot A $$ показал общее снижение эффективности системы на 28 %.

По итогам диагностики были заменены изношенные гибкие рукава, отрегулированы заслонки и увеличена производительность вытяжного вентилятора. Повторные измерения через три недели подтвердили рост расхода воздуха на 27 % и снижение концентрации аэрозолей до уровня ниже ПДК. Количество обращений работников по состоянию здоровья сократилось до единичных случаев. Выбор Testo 417 позволил оперативно оценить работу каждого местного отсоса без длительной остановки производства.

Кейс 2. Участок окраски и сушки изделий

На участке порошковой окраски и последующей сушки металлических изделий наблюдалось накопление паров растворителей и повышенная температура в зоне рабочего персонала. Существующая приточно-вытяжная система не справлялась с удалением загрязнённого воздуха в периоды максимальной загрузки окрасочных камер.

Для оценки эффективности вентиляции использовали RGK AM-30 на вытяжных решётках и Testo 405 в приточных каналах. RGK AM-30 обеспечил точные измерения объёмного расхода на крупных вытяжных проёмах, а компактный Testo 405 позволил выполнить замеры в узких приточных воздуховодах. Фактическая кратность воздухообмена в окрасочной зоне составила 6,2 1/ч при проектном значении 10 1/ч. Температура воздуха в рабочей зоне достигала 32 °C при норме не выше 26 °C.

После обследования была увеличена производительность приточных вентиляторов и установлены дополнительные рециркуляционные установки с фильтрацией. Повторные измерения показали рост кратности до 9,8 1/ч и снижение температуры до 25 °C. Концентрация паров растворителей уменьшилась в 2,4 раза. Применение RGK AM-30 позволило быстро выполнить замеры на всех вытяжных точках без привлечения внешних подрядчиков.

Кейс 3. Механический цех с металлообрабатывающим оборудованием

В механическом цехе с большим количеством токарных и фрезерных станков фиксировались повышенная запылённость воздуха и локальный перегрев в зоне станков. Общеобменная вентиляция работала, однако местные отсосы от станков не обеспечивали требуемого удаления стружки и масляного тумана.

Контроль проводился с использованием Testo 410-1 в рабочей зоне и RGK AM-20 на местных отсосах. Testo 410-1 позволил быстро выполнить серию точечных замеров у каждого станка, а RGK AM-20 — оценить расход воздуха в гибких рукавах отсосов. Средняя скорость воздуха в зоне станков составила 0,35 м/с, однако в отдельных локальных зонах она падала до 0,1 м/с. Расчёт расхода выявил общее снижение эффективности местных отсосов на 40 %.

По результатам измерений были заменены фильтры в местных отсосах, отрегулированы заслонки и увеличена производительность вытяжных вентиляторов. Повторные замеры через месяц показали рост средней скорости до 0,55 м/с и восстановление проектного расхода. Уровень запылённости воздуха снизился на 65 %, а температура в зоне станков стабилизировалась в пределах нормы. Компактные модели позволили выполнить полный цикл контроля в течение одной рабочей смены без нарушения производственного процесса.

7. Рекомендации по организации регулярного контроля и выбору оборудования

Эффективный контроль вентиляции требует системного подхода, включающего регулярность измерений, правильный выбор точек контроля и использование соответствующего измерительного оборудования. На основании практического опыта можно выделить несколько ключевых принципов организации такой работы.

Периодичность контроля целесообразно устанавливать в зависимости от типа объекта и характера производственных процессов. Для складов общего назначения достаточно проводить полное обследование один раз в квартал, а также после любых изменений в конструкции здания или технологическом процессе. На производствах с выделением вредных веществ или избыточного тепла рекомендуется выполнять измерения не реже одного раза в месяц, а в критических зонах — еженедельно. После проведения ремонта или модернизации вентиляционной системы обязательна внеплановая проверка с фиксацией всех параметров.

При выборе термоанемометра необходимо учитывать специфику объекта. Для измерений в протяжённых и глубоких воздуховодах предпочтительны модели с телескопическим зондом, такие как Testo 425. Для быстрой оценки объёмного расхода на приточных и вытяжных решётках удобны приборы с крупной крыльчаткой и измерительными воронками — Testo 417 и RGK AM-30. Для оперативного контроля в рабочей зоне и на небольших объектах хорошо подходят компактные модели Testo 405, Testo 410-1 и RGK AM-20. Наличие в арсенале двух-трех различных типов приборов позволяет гибко реагировать на разнообразные задачи контроля.

Важным элементом организации контроля является ведение подробной документации. В журнале измерений следует фиксировать дату и время, точное местоположение точек, модель использованного прибора, полученные показания и выполненные расчёты. Такие записи позволяют отслеживать динамику изменения параметров, оценивать эффективность проведённых мероприятий и предоставлять объективные данные при проверках надзорных органов. Кроме того, регулярная поверка и калибровка приборов гарантирует достоверность получаемых результатов и соответствие требованиям метрологического законодательства.

При значительных отклонениях параметров от проектных значений рекомендуется привлекать специализированные организации для проведения более глубокой диагностики и наладки системы. Однако первичный контроль и мониторинг текущего состояния вполне может осуществляться силами службы эксплуатации предприятия при наличии квалифицированного персонала и соответствующего оборудования.

8. Заключение и практические выводы

Регулярный инструментальный контроль вентиляции на складах и производственных объектах является необходимым условием обеспечения безопасности труда, сохранности материальных ценностей и стабильности технологических процессов. Практические кейсы демонстрируют, что своевременное выявление отклонений в работе вентиляционных систем позволяет предотвратить серьёзные последствия — от порчи продукции и коррозии оборудования до превышения предельно допустимых концентраций вредных веществ и связанных с этим рисков для здоровья персонала.

Использование современных термоанемометров даёт возможность получать точные и воспроизводимые данные о скорости воздуха и объёмном расходе даже в сложных условиях реальных объектов. Правильный выбор модели под конкретные задачи — измерения в воздуховодах, на решётках или в рабочей зоне — существенно повышает эффективность и скорость проведения обследований. Модели Testo 425, Testo 405, Testo 410-1, RGK AM-30, RGK AM-20 и Testo 417 охватывают практически весь спектр задач, возникающих при контроле вентиляции на складах и производствах.

Организация систематического контроля с ведением документации, соблюдением методики измерений и регулярной поверкой приборов позволяет предприятиям не только выполнять требования нормативных документов, но и оптимизировать работу вентиляционных систем, снижать энергозатраты и минимизировать риски внеплановых остановок. Внедрение описанных подходов способствует созданию безопасных и комфортных условий труда, а также обеспечивает сохранность хранимой продукции и оборудования.

Если перед вами стоит задача организовать надёжный и регулярный контроль вентиляции, стоит рассмотреть возможность купить анемометр с характеристиками, соответствующими специфике вашего объекта. Цена современного прибора быстро окупается за счёт снижения потерь, уменьшения рисков и повышения эффективности эксплуатации вентиляционных систем.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
