Введение
Вентиляционные системы являются неотъемлемой частью современных зданий. Они обеспечивают необходимый воздухообмен, поддерживают качество воздуха и создают комфортные условия для пребывания людей. Однако работа этих систем часто сопровождается повышенным уровнем шума, который негативно влияет на здоровье, работоспособность и общее самочувствие. Шум от вентиляционного оборудования и движения воздуха по воздуховодам может проникать в жилые и рабочие помещения, нарушая нормативные требования к акустической среде.
Особую сложность представляет задача снижения шума без ущерба для производительности системы. Традиционные подходы, такие как уменьшение скорости вентилятора или сужение сечений воздуховодов, нередко приводят к падению скорости воздушного потока и снижению объёмного расхода. Это нарушает проектные параметры, ухудшает эффективность вентиляции и может создавать зоны недостаточного воздухообмена. Поэтому востребованы методы, которые позволяют существенно снизить шум при сохранении или восстановлении необходимой скорости потока. Важную роль в таких проектах играет последующий контроль фактических параметров с помощью точных измерительных приборов.
Для инженерных обследований и технического аудита вентиляционных систем выберите анемометр DT-8880, гарантирующий стабильные и быстрые показания.Нормативная база по шуму и параметрам воздушного потока в вентиляционных системах
Проектирование и эксплуатация вентиляционных систем в части снижения шума регулируются несколькими ключевыми документами. СП 51.13330.2011 «Защита от шума. Актуализированная редакция СНиП 23-03-2003» устанавливает допустимые уровни шума в помещениях различного назначения и содержит общие требования к мероприятиям по защите от шума инженерного оборудования, включая вентиляционные установки.
СП 271.1325800.2016 «Системы шумоглушения воздушного отопления, вентиляции и кондиционирования воздуха. Правила проектирования» является профильным документом. Он определяет характеристики источников шума, методики расчёта требуемого снижения шума и правила выбора и размещения средств шумоглушения. Документ акцентирует внимание на необходимости сохранения аэродинамических характеристик системы при внедрении шумозащитных мер.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003» содержит требования к параметрам воздушной среды и, в частности, к скорости воздуха в воздуховодах и на воздухораспределительных устройствах. Эти значения должны обеспечивать нормативный воздухообмен и не могут произвольно снижаться. ГОСТ 12.1.003-2014 «ССБТ. Шум. Общие требования безопасности» устанавливает общие принципы нормирования шума и требования к защите работающих от его вредного воздействия.
Скорость воздушного потока в воздуховоде является одним из ключевых параметров. Она рассчитывается по формуле
$$ v = \frac{Q}{A} $$
где \( Q \) — объёмный расход воздуха (м³/с), \( A \) — площадь живого сечения воздуховода (м²). При внедрении мер по снижению шума важно, чтобы эта величина оставалась в пределах проектных значений, обычно составляющих 5–8 м/с для магистральных воздуховодов в зависимости от назначения системы.
Основные источники шума в вентиляционных системах
Шум в вентиляционных системах формируется несколькими основными механизмами. Наиболее значимым источником является сам вентилятор. Аэродинамический шум возникает вследствие взаимодействия лопаток рабочего колеса с воздушным потоком, образования вихрей и пульсаций давления. Уровень этого шума зависит от частоты вращения, конструкции колеса и режима работы вентилятора.
Дополнительный шум генерируется при движении воздуха по воздуховодам и фасонным частям. Турбулентное течение, резкие изменения направления и сечения, местные сопротивления вызывают вихреобразование и пульсации, которые воспринимаются как широкополосный шум. Вибрации вентиляционного оборудования передаются по конструкциям здания и воздуховодам, создавая структурный шум, который распространяется на значительные расстояния и трудно локализуется.
Особенностью всех этих источников является их взаимосвязь со скоростью воздушного потока. Повышение скорости увеличивает турбулентность и, как правило, уровень шума. Поэтому снижение шума путём простого уменьшения скорости часто оказывается неприемлемым, если требуется сохранить проектный расход воздуха и эффективность системы.
Пассивные методы снижения шума с минимальным аэродинамическим сопротивлением
Пассивные методы основаны на использовании специальных конструктивных элементов и материалов, которые поглощают или отражают звуковую энергию без существенного увеличения сопротивления воздушному потоку. Правильный выбор и размещение таких элементов позволяет добиться заметного снижения шума при сохранении требуемой скорости потока.
Основные пассивные методы
- Применение специализированных шумоглушителей (пластинчатых, трубчатых и камерных) с конструкцией, обеспечивающей минимальные аэродинамические потери.
- Использование виброизолирующих элементов и гибких соединений при монтаже вентиляторов и воздуховодов.
- Облицовка воздуховодов изнутри звукопоглощающими материалами или применение перфорированных вставок.
- Проектирование трассы воздуховодов с плавными изменениями сечения и направления, применение поворотных колен с направляющими лопатками.
- Подбор вентиляционного оборудования с низкими шумовыми характеристиками и его эксплуатация в оптимальном режиме без снижения производительности.
Шумоглушители диссипативного типа содержат звукопоглощающий материал, который эффективно работает в средне- и высокочастотном диапазоне. Реактивные (камерные) шумоглушители используют резонансные полости и хорошо подавляют низкочастотный шум. Современные конструкции разрабатываются с учётом минимального гидравлического сопротивления, что позволяет устанавливать их без существенного влияния на скорость потока.
Виброизоляция предотвращает передачу механических колебаний от вентилятора к строительным конструкциям и воздуховодам. Гибкие вставки из прорезиненной ткани или эластомеров разрывают жёсткую связь и снижают структурный шум на 5–10 дБ без изменения аэродинамических параметров.
Акустическая облицовка внутренних поверхностей воздуховодов звукопоглощающими материалами (минеральная вата с защитным покрытием, пенополиуретан специальных марок) позволяет снизить регенерируемый шум на протяжении трассы. Перфорированные листы с воздушным зазором создают дополнительный эффект резонансного поглощения.
Оптимизация геометрии воздуховодов — один из наиболее эффективных и экономичных методов. Плавные повороты с радиусом не менее 1,5–2 диаметров, установка направляющих лопаток в коленах и диффузорах, плавные переходы сечений значительно уменьшают турбулентность и связанный с ней шум. При этом сопротивление системы часто даже снижается по сравнению с резкими поворотами.
Выбор малошумных вентиляторов с оптимизированной формой лопаток (чаще всего колёса с загнутыми назад лопатками) и последующая настройка режима работы позволяют снизить исходный уровень шума на 5–15 дБ при сохранении требуемой производительности и напора.
Сравнительные характеристики методов снижения шума
| Метод | Снижение уровня шума, дБ | Дополнительные потери давления, Па | Влияние на скорость потока |
|---|---|---|---|
| Шумоглушители с низким сопротивлением | 8–20 | 15–80 | Минимальное при правильном подборе |
| Виброизоляция и гибкие вставки | 3–8 | 0–10 | Отсутствует |
| Акустическая облицовка воздуховодов | 5–12 | 10–50 | Небольшое при увеличении толщины |
| Оптимизация геометрии трассы | 4–10 | Снижение на 10–30 | Положительное (уменьшение турбулентности) |
| Малошумные вентиляторы и оптимальный режим | 5–15 | Зависит от модели | Сохранение при правильном выборе |
Конструктивные и эксплуатационные решения для снижения шума при сохранении скорости потока
Помимо пассивных элементов, значительный эффект дают правильные конструктивные решения на стадии проектирования и грамотная эксплуатация. Размещение вентиляционного оборудования в отдельных помещениях или шумозащитных кожухах с внутренней облицовкой позволяет локализовать источник шума. При этом важно обеспечить свободный доступ воздуха к вентилятору и отвод нагретого воздуха, чтобы не нарушать тепловой и аэродинамический режим.
Частотное регулирование скорости вращения вентилятора даёт возможность точно подстраивать производительность под текущую потребность. При этом можно выбрать такую частоту вращения, при которой уровень шума минимален, а требуемый расход воздуха и скорость потока в воздуховодах сохраняются. Современные частотные преобразователи позволяют плавно изменять скорость без потери напора в широком диапазоне.
Комплексный подход, сочетающий несколько методов, обычно даёт наилучший результат. Например, установка малошумного вентилятора в виброизолированном исполнении, дополненная шумоглушителями на нагнетании и всасывании и оптимизацией трассы воздуховодов, позволяет снизить общий уровень шума на 15–25 дБ при полном сохранении проектной скорости воздушного потока.
Дополнительно эффективным решением является применение шумозащитных кожухов для вентиляционных установок. Такие кожухи изготавливаются из многослойных звукопоглощающих и звукоизолирующих материалов с внутренней перфорацией. Они позволяют снизить излучаемый шум на 10–15 дБ без изменения аэродинамических характеристик системы. При проектировании кожуха необходимо обеспечить достаточный приток воздуха для охлаждения двигателя и отвод тепла, чтобы не нарушать тепловой режим оборудования.
Регулярное техническое обслуживание также играет важную роль в поддержании низкого уровня шума и стабильной скорости потока. Загрязнение воздушных фильтров, теплообменников и лопаток вентилятора приводит к росту аэродинамического сопротивления. В результате для сохранения требуемого расхода воздуха вентилятор вынужден работать с повышенной нагрузкой, что увеличивает шум. Своевременная очистка и замена фильтров, проверка балансировки рабочего колеса позволяют сохранить проектные параметры без дополнительных энергозатрат и без установки дополнительных шумоглушителей.
Влияние мероприятий по снижению шума на скорость воздушного потока и способы его компенсации
Любое добавление элементов для снижения шума (шумоглушители, облицовка, дополнительные повороты) неизбежно увеличивает общее аэродинамическое сопротивление вентиляционной системы. Это приводит к смещению рабочей точки вентилятора на его характеристике в сторону меньшего расхода воздуха. В результате скорость потока в воздуховодах может снизиться, что нарушает требования к воздухообмену и эффективности системы.
Потери давления в дополнительном элементе можно оценить по формуле местного сопротивления:
$$ \Delta P = \xi \cdot \frac{\rho v^{2}}{2} $$
где \( \xi \) — коэффициент местного сопротивления элемента, \( \rho \) — плотность воздуха (кг/м³), \( v \) — средняя скорость потока (м/с). При правильном подборе элементов с низким \( \xi \) эти потери удаётся минимизировать.
Для сохранения необходимой скорости потока применяют следующие способы компенсации:
| Способ компенсации | Описание | Преимущества | Ограничения |
|---|---|---|---|
| Выбор вентилятора с запасом по напору | На стадии проектирования подбирают вентилятор, характеристика которого имеет резерв по напору 15–25 % | Простота реализации, надёжность | Небольшое увеличение энергопотребления и исходного шума |
| Увеличение сечения воздуховодов | На отдельных участках увеличивают диаметр или размеры воздуховода для снижения скорости и потерь давления | Снижает турбулентный шум и сопротивление | Требует дополнительного пространства и материалов |
| Применение частотного регулирования | Используют преобразователь частоты для точной подстройки частоты вращения под новую характеристику системы | Гибкость, возможность оптимизации по шуму и расходу одновременно | Необходимость в дополнительном оборудовании и настройке |
| Пересчёт и балансировка системы | После установки шумоглушителей проводят гидравлическую балансировку и при необходимости корректируют сечения или добавляют регулирующие клапаны с низким сопротивлением | Точное соответствие проекту | Требует квалифицированного персонала и времени |
На практике чаще всего применяют комбинацию из двух–трёх способов. Это позволяет сохранить скорость воздушного потока в пределах ±5 % от проектного значения при одновременном снижении уровня шума на 12–20 дБ.
Контроль и измерение скорости воздушного потока после внедрения мер по снижению шума
После завершения всех работ по снижению шума обязательным этапом является инструментальный контроль фактической скорости воздушного потока. Измерения позволяют объективно подтвердить, что внедрённые меры не привели к недопустимому снижению производительности системы и что все нормативные и проектные требования выполнены.
Измерения рекомендуется проводить в прямолинейных участках воздуховодов, расположенных на расстоянии не менее 5–10 эквивалентных диаметров до и после местных сопротивлений. Это обеспечивает равномерный профиль скорости и повышает точность результатов. Используют метод траверсирования сечения: в нескольких точках по высоте и ширине воздуховода измеряют локальную скорость и рассчитывают среднее значение.
Средняя скорость определяется по формуле:
$$ v_{ср} = \frac{1}{n} \sum_{i=1}^{n} v_{i} $$
где \( v_{i} \) — локальная скорость в i-й точке измерения (м/с), n — общее число точек траверсирования.

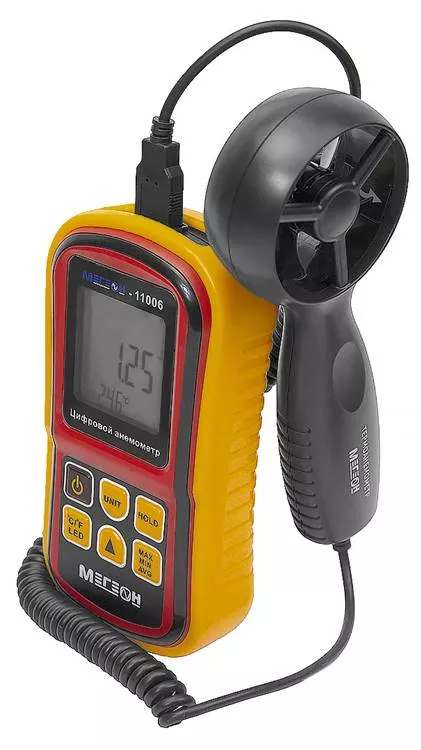

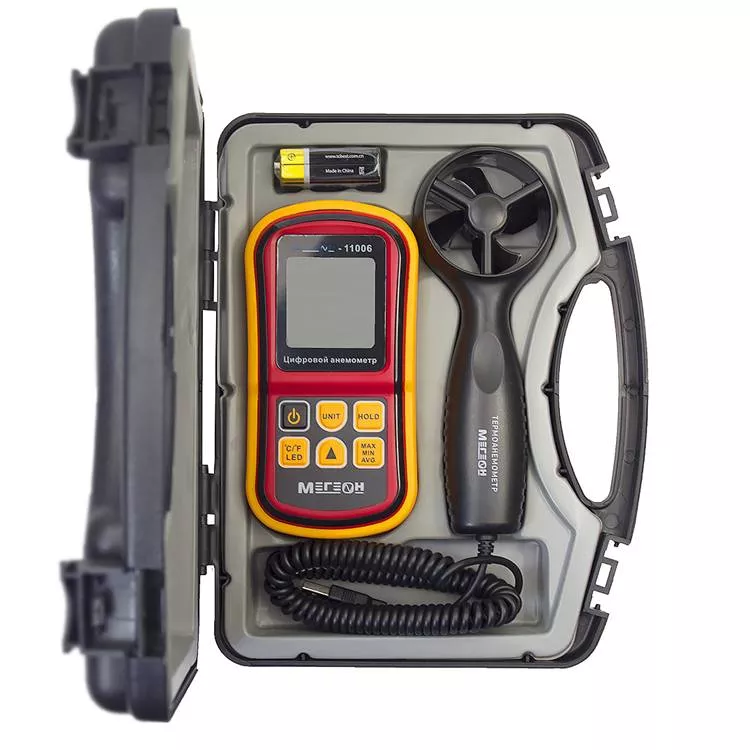

Для выполнения измерений применяют термоанемометры (особенно эффективны при низких скоростях и больших сечениях) и крыльчатые анемометры (для скоростей свыше 2–3 м/с и меньших воздуховодов). Приборы должны иметь действующую поверку и быть откалиброваны в диапазоне ожидаемых скоростей.
Порядок проведения контрольных измерений
- Подготовка участка: выбор прямолинейного участка, очистка от загрязнений, обеспечение доступа к точкам измерения.
- Определение схемы траверсирования в зависимости от формы и размеров сечения воздуховода (обычно 9–25 точек).
- Выполнение серии измерений в каждой точке с фиксацией показаний и расчёт среднего значения скорости.
- Сравнение полученных результатов с проектными данными и нормативными требованиями, оформление протокола.
Измерения выполняют до начала работ и после их завершения. Это позволяет количественно оценить эффективность принятых мер по снижению шума и подтвердить отсутствие потери необходимой скорости потока. При выявлении отклонений проводят дополнительную балансировку или корректировку режима работы оборудования.
Заключение и практические рекомендации
Снижение шума вентиляционных систем без потери необходимой скорости воздушного потока возможно при комплексном подходе. Использование современных шумоглушителей с низким аэродинамическим сопротивлением, виброизоляции, оптимизации геометрии воздуховодов и малошумного оборудования в сочетании с правильным выбором вентилятора и частотным регулированием позволяет добиться снижения уровня шума на 12–25 дБ при сохранении проектных параметров воздухообмена.
Ключевыми условиями успеха являются точный расчёт дополнительных потерь давления на этапе проектирования, применение элементов с минимальным коэффициентом местного сопротивления и обязательный инструментальный контроль скорости потока после внедрения мер. Такой подход обеспечивает соответствие требованиям СП 51.13330.2011, СП 271.1325800.2016 и СП 60.13330.2020, повышает комфорт в помещениях и продлевает срок службы оборудования.
Чтобы убедиться в эффективности проведённых мероприятий и подтвердить сохранение необходимой скорости воздушного потока, специалисты рекомендуют купить анемометр. Доступная цена на качественные измерительные приборы позволяет проводить регулярный контроль и поддерживать вентиляционные системы в оптимальном состоянии.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
