Особенности измерения скорости в гибких воздуховодах и гофрированных каналах

1. Введение

Системы вентиляции и кондиционирования воздуха являются неотъемлемой частью современных зданий. От качества их работы напрямую зависит микроклимат помещений, здоровье людей, энергоэффективность объекта и соответствие санитарным нормам. В последние десятилетия значительно выросла доля гибких воздуховодов и гофрированных каналов в составе вентиляционных сетей. Их применение позволяет существенно сократить сроки монтажа, снизить стоимость работ и решить задачи прокладки трасс в условиях ограниченного пространства.

Вместе с тем использование этих типов воздуховодов предъявляет повышенные требования к проведению измерений параметров воздушного потока. Скорость воздуха — один из ключевых показателей, по которому оценивают фактический расход, балансируют систему, выявляют утечки и проверяют соответствие проектным решениям. Неточные данные о скорости могут привести к неправильной наладке вентиляции, перерасходу электроэнергии, повышенному шуму и даже к нарушению гигиенических требований к воздушной среде.

В статье подробно рассмотрены конструктивные и аэродинамические особенности гибких и гофрированных воздуховодов, проанализированы нормативные требования к измерениям, выявлены основные источники погрешностей и предложены практические рекомендации по организации точных и воспроизводимых замеров скорости воздуха.

2. Конструктивные и аэродинамические особенности гибких воздуховодов и гофрированных каналов

Виды и конструкция гибких воздуховодов

Гибкие воздуховоды представляют собой многослойные конструкции, состоящие из спирального каркаса (стальная проволока или лента) и оболочки. Наиболее распространены изделия с оболочкой из алюминиевой фольги, ламинированной полимерной пленкой, а также полностью полимерные (ПВХ) варианты. Существуют утепленные модификации с дополнительным слоем минеральной ваты или вспененного полиэтилена.

Гофрированные каналы обычно изготавливают из тонколистовой оцинкованной стали или пластика. Периодические гофры придают изделию жесткость и позволяют изменять направление без применения отдельных фасонных элементов.

Аэродинамические отличия от жестких воздуховодов

Главное отличие гибких и гофрированных воздуховодов от классических жестких круглых труб — значительно более высокая эквивалентная шероховатость внутренней поверхности. Гофры и складки оболочки создают регулярные возмущения пограничного слоя, вызывают отрыв потока и интенсивное вихреобразование.

В результате:

• коэффициент гидравлического сопротивления возрастает в 1,5–3 раза по сравнению с гладкими трубами того же диаметра;
• интенсивность турбулентности в потоке может достигать 15–25 % (против 3–8 % в гладких воздуховодах);
• профиль скорости по сечению остается неравномерным даже на расстоянии 10–15 диаметров от возмущений;
• возникают дополнительные потери давления на вихреобразование и трение.

Гибкие воздуховоды склонны к изменению геометрии сечения под действием внутреннего давления или внешних нагрузок. Возникающая овальность или прогибы стенок нарушают расчетные предпосылки о круглом сечении и существенно искажают результаты измерений, если не учитывать этот фактор.

3. Нормативные требования к измерению скорости воздушного потока

Основным документом, устанавливающим методы измерения скоростей и расходов воздуха в воздуховодах, является ГОСТ 12.3.018-79 «Система стандартов безопасности труда. Системы вентиляционные. Методы измерений и обработки результатов при проведении испытаний вентиляционных систем и их элементов для определения расходов воздуха и потерь давления».

Согласно этому стандарту, измерения давлений и скоростей должны выполняться на прямолинейных участках воздуховодов, выбранных с учетом следующих требований:

• расстояние от мерного сечения до ближайшего местного сопротивления (отвода, тройника, заслонки, диафрагмы) — не менее шести гидравлических диаметров по направлению потока;
• расстояние от мерного сечения до ближайшего местного сопротивления против направления потока — не менее двух гидравлических диаметров;
• для круглых воздуховодов применяются специальные координаты точек измерения, обеспечивающие представительное усреднение по сечению.

Стандарт подробно регламентирует порядок обработки результатов: определение среднего значения скорости, расчет расхода воздуха и потерь давления. Для круглых сечений предусмотрены методики с использованием ограниченного числа точек (обычно 6–12 в зависимости от диаметра) с последующим применением весовых коэффициентов или логарифмически-чебышевского метода усреднения.

Дополнительные требования содержатся в ГОСТ 34060-2017 «Испытание и наладка систем вентиляции и кондиционирования воздуха». Этот документ прямо ссылается на методики ГОСТ 12.3.018-79 при выполнении аэродинамических испытаний воздуховодов и указывает на необходимость использования поверенных средств измерений с регламентированной погрешностью.

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003) устанавливает рекомендуемые значения скоростей воздуха в воздуховодах в зависимости от типа системы, производительности и годового числа часов работы. Эти значения необходимо учитывать при выборе диапазона измерений и класса точности приборов.

Все перечисленные документы исходят из предположения о наличии достаточно длинных прямолинейных участков и относительно равномерного профиля скорости. В случае гибких и гофрированных воздуховодов эти условия часто не выполняются, что требует дополнительного обоснования методики измерений и увеличения количества точек или времени усреднения.

4. Основные трудности и особенности замера скорости в гибких и гофрированных каналах

Проведение измерений скорости воздуха в гибких и гофрированных воздуховодах сопряжено с рядом специфических трудностей, которые отсутствуют или выражены значительно слабее при работе с жесткими гладкими трубами. Ниже перечислены ключевые проблемы.

1. Отсутствие достаточных прямолинейных участков

В реальных вентиляционных системах гибкие воздуховоды часто прокладываются с частыми поворотами, ответвлениями и переходами. Найти участок, удовлетворяющий требованию ГОСТ 12.3.018-79 о шести гидравлических диаметрах после возмущения, удается далеко не всегда. В таких условиях профиль скорости не успевает стабилизироваться, и результаты измерений в одной точке сечения могут существенно отличаться от истинного среднего значения.

2. Повышенная турбулентность и пульсации скорости

Гофрированная поверхность и складки гибкой оболочки генерируют вихри, которые не затухают на коротких участках. Интенсивность турбулентности 15–25 % приводит к быстрым флуктуациям показаний анемометров. Механические крыльчатые анемометры могут давать заниженные или завышенные значения в зависимости от частоты пульсаций, а термоанемометры требуют увеличения времени интегрирования сигнала до 30–60 секунд и более.

3. Деформация сечения при введении зонда

Гибкие стенки легко прогибаются под действием усилия при установке измерительного зонда. Даже небольшое изменение геометрии сечения в зоне измерения приводит к перераспределению скоростей и искажению результатов. Особенно сильно это проявляется в воздуховодах диаметром менее 200 мм и при использовании зондов большого диаметра.

4. Сложности обеспечения герметичности точек ввода

Для введения зонда в гибком воздуховоде необходимо выполнить отверстие. В отличие от жесткого металла, эластичная оболочка не обеспечивает надежного уплотнения вокруг зонда. Возникающие подсосы или утечки воздуха искажают поле скоростей и могут привести к существенным погрешностям, особенно при измерениях на участках с низким статическим давлением.

5. Влияние отложений и загрязнений внутренней поверхности

Гофрированная поверхность обладает повышенной способностью удерживать пыль и конденсат. Накопившиеся отложения изменяют эффективную шероховатость и локально искажают профиль скорости. Перед измерениями рекомендуется проводить визуальный осмотр и, при необходимости, очистку участка.

6. Изменение плотности воздуха по длине канала

В неутепленных гибких воздуховодах, проложенных в холодных помещениях или на чердаках, возможны значительные перепады температуры воздуха. Это приводит к изменению плотности и, соответственно, к расхождению между скоростью и массовым расходом. При точных измерениях необходимо одновременно регистрировать температуру и влажность воздуха.

5. Рекомендуемые точки и методики проведения измерений

При невозможности обеспечить нормативные расстояния до местных сопротивлений по ГОСТ 12.3.018-79 рекомендуется выбирать максимально длинный доступный прямолинейный участок, предпочтительно расположенный после последнего возмущения по ходу потока. В таких условиях необходимо увеличивать количество измерительных точек и время усреднения показаний.

Выбор количества и расположения точек измерения

Согласно требованиям ГОСТ 12.3.018-79, для круглых воздуховодов применяют многоточечный метод с расположением точек по нескольким диаметрам. В условиях повышенной турбулентности, характерной для гибких и гофрированных каналов, рекомендуется использовать не менее 8–12 точек, распределенных по двум или трем диаметрам, повернутым относительно друг друга на 60° или 90°.

Практическая методика проведения измерений

1. Разметить на наружной поверхности воздуховода точки ввода зонда с учетом выбранных диаметров и расчетных глубин погружения.
2. Выполнить аккуратные отверстия и ввести зонд на заданную глубину. При работе с гибкими воздуховодами использовать тонкие телескопические или гибкие зонды.
3. Дождаться стабилизации показаний (минимум 15–30 секунд, в условиях сильной турбулентности — до 60 секунд) и зафиксировать среднее значение.
4. Переместить зонд в следующую точку, соблюдая последовательность по диаметрам.
5. После завершения измерений по всем точкам рассчитать среднюю скорость по сечению с применением весовых коэффициентов или метода логарифмически-чебышевского усреднения согласно ГОСТ 12.3.018-79.
6. При необходимости выполнить измерения в 2–3 сечениях по длине участка для оценки стабильности потока.

6. Приборы и методы измерения скорости воздуха

Выбор измерительного прибора для работы в гибких и гофрированных воздуховодах должен учитывать повышенную турбулентность, возможную деформацию сечения и ограниченный доступ. На практике применяют три основных типа средств измерения скорости воздуха.

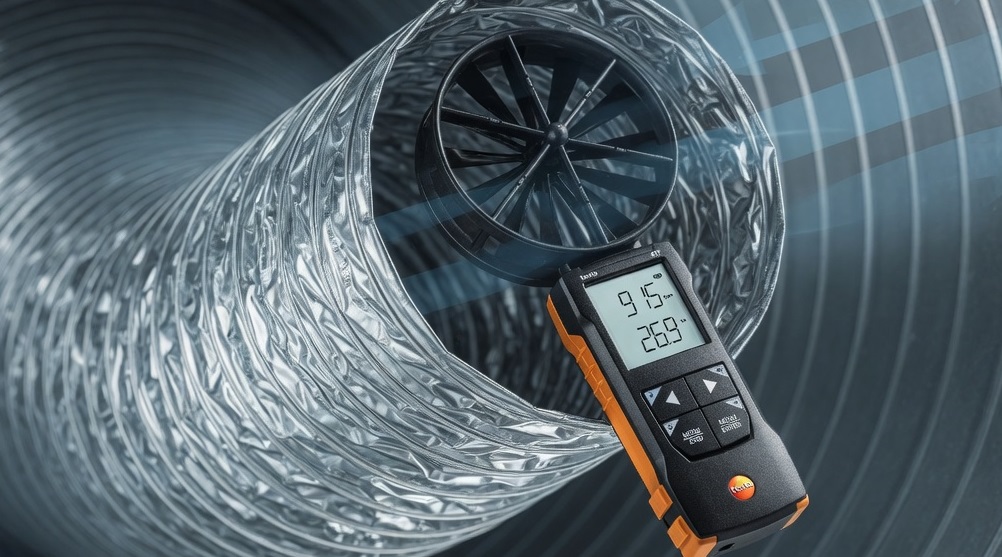

Крыльчатые (механические) анемометры

Приборы с вращающейся крыльчаткой просты в эксплуатации и относительно недороги. Они хорошо усредняют пульсации скорости и дают стабильные показания средней скорости. Однако в условиях высокой турбулентности (более 15 %) крыльчатка может «плавать», а при низких скоростях (менее 0,5 м/с) точность существенно снижается. Требуют правильной ориентации по направлению потока.

Термоанемометры (горячая проволока или пленка)

Электронные термоанемометры обладают высокой чувствительностью и способны измерять скорости от 0,05–0,1 м/с. Они менее чувствительны к направлению потока и лучше работают в турбулентных условиях благодаря возможности электронного усреднения сигнала. Современные модели оснащаются телескопическими или гибкими зондами, что особенно удобно для гибких воздуховодов. Основные ограничения — необходимость регулярной калибровки и защита чувствительного элемента от загрязнений.

Трубки Пито в комплекте с дифференциальным манометром

Метод основан на измерении динамического давления. Формула расчета скорости приведена в разделе 3. Трубки Пито дают высокую точность при стабильном потоке и правильной ориентации, однако в турбулентных условиях показания могут колебаться, а введение относительно толстой трубки в гибкий воздуховод вызывает заметную деформацию стенок. Метод больше подходит для контрольных измерений на участках с относительно равномерным потоком.

Для большинства задач измерения скорости в гибких и гофрированных воздуховодах оптимальным выбором являются современные термоанемометры с возможностью длительного электронного усреднения и тонкими телескопическими зондами.

7. Практические рекомендации по минимизации погрешностей

Соблюдение следующих рекомендаций позволяет существенно повысить точность и воспроизводимость измерений скорости воздуха в условиях, отличных от идеальных.

1. Выбор измерительного сечения. Всегда стремиться к максимально длинному прямолинейному участку. Даже если требование шести гидравлических диаметров не может быть выполнено полностью, каждый дополнительный диаметр длины прямого участка заметно улучшает качество результата.
2. Увеличение количества точек измерения. В турбулентном потоке гибких и гофрированных каналов рекомендуется использовать 10–16 точек вместо минимально требуемых по ГОСТ 12.3.018-79. Это позволяет лучше учесть неравномерность профиля скорости.
3. Увеличение времени усреднения. На каждой точке следует фиксировать показания не менее 20–60 секунд в зависимости от уровня турбулентности. Современные термоанемометры позволяют задавать автоматическое интегрирование сигнала.
4. Герметизация места ввода зонда. Отверстие вокруг зонда необходимо тщательно уплотнить с помощью специальной пробки, самоклеящейся ленты или пластичного герметика. Даже небольшая утечка или подсос может исказить результаты на 5–15 %.
5. Учет плотности воздуха. При значительных перепадах температуры или барометрического давления следует измерять температуру и давление и вводить поправку на плотность воздуха в формулу расчета скорости.
6. Повторяемость измерений. Выполнять не менее двух независимых серий измерений в одном и том же сечении. Расхождение средних значений не должно превышать 5–7 %. При большем расхождении необходимо увеличить количество точек или время усреднения.
7. Документирование условий измерений. Фиксировать температуру, влажность, положение заслонок, режим работы вентилятора и другие параметры, влияющие на поток. Это позволяет корректно интерпретировать результаты и повторять измерения в сопоставимых условиях.
8. Использование поверенного оборудования. Приборы должны иметь действующую поверку или калибровку. Регулярная проверка зондов на эталонных установках особенно важна для термоанемометров.

8. Типичные ошибки при замерах и способы их предотвращения

Анализ практического опыта показывает, что большинство значительных погрешностей при измерениях в гибких и гофрированных воздуховодах возникает из-за одних и тех же типичных ошибок. Ниже приведены наиболее распространенные из них и способы их исключения.

Своевременное выявление и исключение перечисленных ошибок позволяет снизить суммарную погрешность измерений до уровня 5–8 %, что вполне приемлемо для большинства практических задач наладки и контроля вентиляционных систем.

9. Заключение

Гибкие воздуховоды и гофрированные каналы обладают рядом конструктивных и аэродинамических особенностей, которые существенно усложняют процесс измерения скорости воздуха по сравнению с классическими жесткими трубами. Повышенная турбулентность, возможная деформация сечения, ограниченная длина прямолинейных участков и склонность к накоплению отложений требуют адаптированного подхода к организации измерений.

Соблюдение основных положений ГОСТ 12.3.018-79 и ГОСТ 34060-2017 с учетом специфики гибких конструкций, увеличение количества измерительных точек и времени усреднения, тщательная герметизация мест ввода зонда и правильный выбор приборов позволяют получать достоверные результаты даже в сложных условиях эксплуатации. Особое внимание следует уделять термоанемометрам с гибкими зондами как наиболее подходящим средствам измерения для данного типа воздуховодов.

Качественно выполненные измерения скорости воздуха являются основой правильной наладки вентиляционных систем, обеспечения нормативных параметров микроклимата и энергоэффективной эксплуатации зданий. Внедрение описанных методических рекомендаций на практике способствует снижению эксплуатационных затрат и повышению надежности инженерных систем.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
