Оглавление
- 1. Введение
- 2. Физические основы движения воздуха в естественной вентиляции
- 3. Нормативные требования к скорости воздуха
- 4. Особенности измерения скорости воздуха в естественной вентиляции
- 5. Термоанемометры как оптимальный инструмент для контроля
- 6. Факторы, влияющие на скорость и эффективность естественной вентиляции
- 7. Способы повышения эффективности систем естественной вентиляции
- 8. Практические рекомендации по проведению измерений
- 9. Типичные ошибки и проблемы при эксплуатации
- 10. Заключение
1. Введение
Скорость движения воздуха является одним из ключевых параметров, определяющих эффективность работы систем естественной вентиляции. В отличие от механических систем, где движение воздуха создаётся принудительно с помощью вентиляторов, в естественной вентиляции воздушные потоки возникают за счёт разницы температур и давления, а также воздействия ветра. Это приводит к тому, что скорости воздуха в таких системах обычно невелики и сильно зависят от внешних условий.
В помещениях жилых, общественных и производственных зданий скорость воздуха в обслуживаемой или рабочей зоне напрямую влияет на тепловой комфорт человека, качество воздуха и общее самочувствие. Слишком низкая скорость приводит к застою воздуха, накоплению углекислого газа, влаги и загрязнений, что может способствовать развитию плесени и ухудшению микроклимата. Избыточная скорость, напротив, вызывает ощущение сквозняка, охлаждение тела и дискомфорт, особенно в холодный период года.
Нормативные документы устанавливают строгие требования к этому параметру именно потому, что от него зависит соответствие здания санитарно-гигиеническим нормам и энергоэффективность. В системах естественной вентиляции контроль скорости воздуха позволяет своевременно выявлять проблемы с тягой в вытяжных каналах, оценивать эффективность приточных проёмов и принимать обоснованные решения по модернизации системы без перехода на механическую вентиляцию.
Особую важность точное измерение скорости приобретает при низких значениях, характерных для естественной вентиляции (часто в диапазоне 0,05–0,5 м/с в помещениях). В таких условиях стандартные методы измерения могут давать значительную погрешность, поэтому выбор правильного прибора и методики проведения замеров становится решающим фактором для получения достоверных данных.
Понимание физических процессов, определяющих скорость воздуха, знание нормативных ограничений и владение современными методами измерения позволяют специалистам эффективно диагностировать состояние вентиляционных систем, обеспечивать требуемый воздухообмен и создавать комфортные условия в зданиях различного назначения.
Почему скорость воздуха в естественной вентиляции требует особого внимания
- Низкие значения скорости затрудняют её точное измерение обычными средствами.
- Скорость напрямую связана с величиной воздухообмена и эффективностью удаления загрязнений.
- Колебания внешних условий (температура, ветер) вызывают нестабильность скорости в течение суток и сезонов.
- Несоответствие скорости нормам может привести к нарушениям при проверках надзорных органов и претензиям со стороны пользователей помещений.
- Правильный контроль скорости помогает оптимизировать конструкцию каналов и проёмов без дополнительных энергозатрат.
2. Физические основы движения воздуха в естественной вентиляции
Движение воздуха в системах естественной вентиляции обусловлено действием двух основных сил: гравитационной (тепловой) и ветровой. Гравитационная составляющая возникает из-за разницы плотности воздуха внутри и снаружи здания. Тёплый воздух имеет меньшую плотность и поднимается вверх, создавая в нижней части помещения разрежение, которое способствует поступлению наружного воздуха через приточные устройства.
Ветровой напор возникает при обтекании здания воздушным потоком. На наветренной стороне создаётся повышенное давление, а на подветренной — пониженное. Это явление используется для организации притока и вытяжки, однако его величина сильно зависит от скорости и направления ветра, формы здания и расположения проёмов.
В большинстве случаев эти два фактора действуют совместно, и результирующая скорость воздуха в каналах и помещениях определяется их суммарным эффектом. При отсутствии ветра доминирует тепловой напор, особенно в холодный период года. Летом, когда разница температур невелика, роль ветра возрастает, но общая скорость движения воздуха снижается.
Расчёт гравитационного (теплового) напора
Величина гравитационного давления, создающего тягу в вытяжной шахте, рассчитывается по формуле:
$$ \Delta P_г = g \cdot h \cdot (\rho_{\text{нар}} - \rho_{\text{внутр}}) $$где:
- \( g \) — ускорение свободного падения, равное 9,81 м/с²;
- \( h \) — высота шахты (расстояние от середины приточного проёма до устья вытяжной шахты), м;
- \( \rho_{\text{нар}} \) — плотность наружного воздуха, кг/м³;
- \( \rho_{\text{внутр}} \) — плотность внутреннего воздуха, кг/м³.
Плотность воздуха зависит от температуры. При повышении температуры на 1 °C плотность уменьшается примерно на 0,004 кг/м³. Для практических расчётов часто используют справочные значения плотности при характерных температурах.
Пример расчёта гравитационного давления
Рассмотрим вытяжную шахту высотой 12 м в жилом здании. Наружная температура −5 °C (плотность воздуха ≈ 1,32 кг/м³), внутренняя температура +20 °C (плотность ≈ 1,20 кг/м³). Подставляем значения в формулу:
$$ \Delta P_г = 9,81 \cdot 12 \cdot (1,32 - 1,20) = 14,13 \text{ Па} $$Полученное располагаемое давление расходуется на преодоление аэродинамического сопротивления каналов и местных сопротивлений (решётки, повороты, сужения). Реальная скорость воздуха в шахте будет зависеть от суммарного коэффициента сопротивления ξ.
Определение скорости воздуха в канале
Средняя скорость воздуха в вытяжном канале или шахте определяется по формуле:
$$ v = \sqrt{ \frac{2 \cdot \Delta P}{\xi \cdot \rho} } $$где \( \xi \) — суммарный коэффициент аэродинамического сопротивления участка (обычно принимает значения от 1,5 до 4,0 в зависимости от конструкции), а \( \rho \) — плотность движущегося воздуха.
Зная требуемый расход воздуха \( L \) (м³/ч) и рассчитанную скорость, можно определить необходимую площадь сечения канала:
$$ F = \frac{L}{3600 \cdot v} $$Рекомендуемые скорости в элементах естественной вентиляции обычно принимают в пределах 0,5–1,5 м/с, чтобы обеспечить достаточную тягу и избежать чрезмерных потерь давления.
Влияние скорости воздуха на воздухообмен в помещениях
В самой обслуживаемой зоне помещения скорость воздуха значительно ниже, чем в каналах. Она зависит от площади и расположения приточных устройств, объёма помещения, тепловыделений и схемы воздухораспределения. При естественной вентиляции воздух поступает через окна, форточки, приточные клапаны или неплотности ограждающих конструкций и распределяется по помещению, постепенно перемешиваясь.
| Параметр | Типичное значение в естественной вентиляции | Примечание |
|---|---|---|
| Скорость воздуха в вытяжной шахте | 0,5–1,5 м/с | Обеспечивает баланс тяги и сопротивления |
| Скорость воздуха в приточных проёмах | 0,5–2,0 м/с | Зависит от конструкции клапана или форточки |
| Скорость в обслуживаемой зоне помещения | 0,05–0,30 м/с | Определяется нормами комфорта |
| Кратность воздухообмена (жилые помещения) | 0,35–1,0 1/ч | По расчёту или нормативу |
3. Нормативные требования к скорости воздуха
Требования к скорости движения воздуха в помещениях и элементах систем вентиляции установлены в действующих нормативных документах. Основополагающим для проектирования и эксплуатации является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Согласно этому своду правил, параметры микроклимата, включая скорость движения воздуха, следует принимать в соответствии с ГОСТ 30494 для жилых и общественных зданий и ГОСТ 12.1.005 для производственных помещений.
Нормы различаются в зависимости от типа здания, периода года (холодный или тёплый), категории работ и назначения помещения. Главная цель нормирования — обеспечить тепловой комфорт человека и требуемый воздухообмен без создания ощущения сквозняка или застоя воздуха.
Требования для жилых и общественных зданий
В жилых помещениях скорость движения воздуха в обслуживаемой зоне регламентируется ГОСТ 30494. В холодный период года оптимальные значения находятся в более узком диапазоне, чтобы исключить дискомфорт от охлаждения. В тёплый период допускается небольшое повышение скорости для улучшения теплоотдачи организма.
- Оптимальная скорость воздуха в жилых комнатах холодного периода — 0,15 м/с.
- Допустимая скорость в жилых помещениях — не более 0,20–0,25 м/с в зависимости от конкретных условий.
- В тёплый период оптимальная скорость может достигать 0,25 м/с, допустимая — до 0,30 м/с.
- В общественных зданиях (офисы, учебные помещения) допустимые значения обычно находятся в диапазоне 0,20–0,40 м/с.
Требования для производственных помещений
В производственных зданиях нормы скорости воздуха устанавливаются ГОСТ 12.1.005-88 в зависимости от категории тяжести работ и наличия избыточных тепловыделений. Для лёгких работ скорость выше, чем для тяжёлых, поскольку человек более чувствителен к движению воздуха при низкой физической нагрузке.
| Категория работ / тип помещения | Оптимальная скорость воздуха, м/с | Допустимая скорость воздуха, м/с | Основной норматив |
|---|---|---|---|
| Жилые комнаты (холодный период) | 0,15 | 0,20–0,25 | ГОСТ 30494, СП 60.13330.2020 |
| Жилые комнаты (тёплый период) | 0,20–0,25 | 0,30 | ГОСТ 30494, СП 60.13330.2020 |
| Офисы, административные помещения | 0,15–0,25 | 0,30–0,40 | ГОСТ 30494, СП 60.13330.2020 |
| Производственные помещения, лёгкая работа (категория Ia–Iб) | 0,20–0,30 | 0,40–0,50 | ГОСТ 12.1.005-88 |
| Производственные помещения, средняя тяжесть (категория IIа–IIб) | 0,20–0,40 | 0,50–0,80 | ГОСТ 12.1.005-88 |
| Вытяжные каналы естественной вентиляции | 0,8–1,2 | 0,5–1,5 | Рекомендации СП 60.13330.2020 |
Особенности нормирования в элементах системы естественной вентиляции
В приточных и вытяжных каналах, шахтах и воздуховодах естественной вентиляции скорость воздуха нормируется не для комфорта, а для обеспечения расчётного воздухообмена и минимизации аэродинамического сопротивления. Слишком высокая скорость в каналах приводит к росту потерь давления и снижению фактической тяги. Слишком низкая скорость может вызвать обратную тягу или недостаточный воздухообмен.
Согласно рекомендациям, в вертикальных вытяжных каналах естественной вентиляции целесообразно принимать скорость в пределах 0,5–1,5 м/с. В горизонтальных сборных каналах значения обычно ниже — 0,5–1,0 м/с. Приточные устройства (клапаны, решётки) проектируют так, чтобы скорость воздуха на выходе в помещение не превышала допустимых значений для обслуживаемой зоны.
Важно понимать, что нормы устанавливают требования именно к скорости в обслуживаемой или рабочей зоне помещения. Скорость в каналах является расчётной величиной, которая должна обеспечивать требуемый расход воздуха при имеющемся располагаемом давлении.
4. Особенности измерения скорости воздуха в естественной вентиляции
Измерение скорости движения воздуха в системах естественной вентиляции имеет ряд существенных особенностей, которые отличают его от измерений в механических системах. Главная трудность заключается в низких значениях скорости, которые чаще всего находятся в диапазоне 0,05–0,5 м/с в обслуживаемой зоне помещений и 0,5–1,5 м/с в вытяжных каналах. При таких малых скоростях многие традиционные методы измерения теряют точность или становятся неприменимыми.
Воздушные потоки в естественной вентиляции характеризуются высокой нестабильностью. Скорость и направление могут меняться в течение нескольких минут под влиянием колебаний температуры, ветра или даже открытия дверей и окон. Кроме того, в помещениях часто наблюдается значительная турбулентность и наличие температурных градиентов, которые искажают результаты измерений. Эти факторы требуют специальной методики проведения замеров и использования приборов с высокой чувствительностью и быстрым откликом.
Сравнение методов измерения скорости воздуха
Существует несколько основных методов измерения скорости воздушных потоков. Выбор метода зависит от диапазона скоростей, требуемой точности, условий окружающей среды и задач измерения.

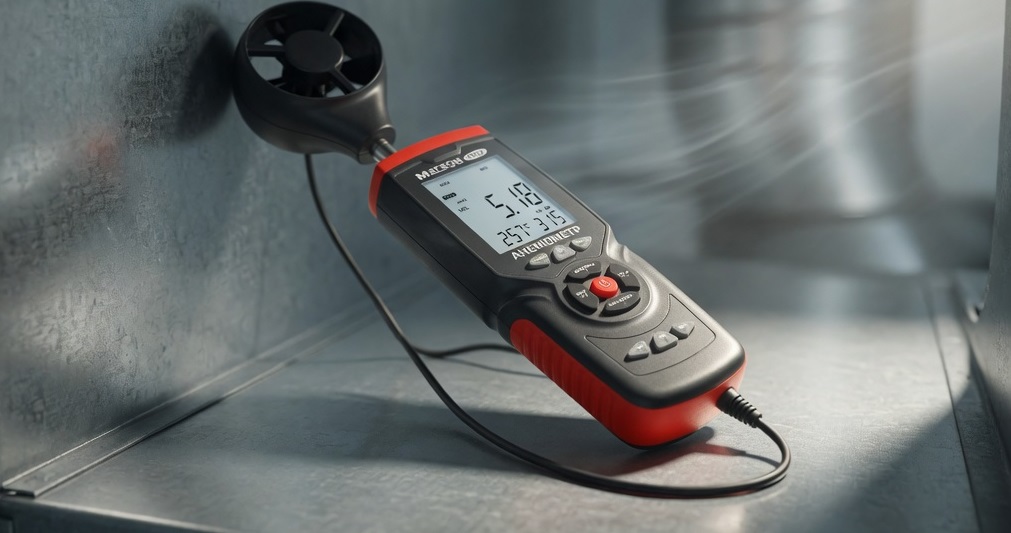

| Метод измерения | Диапазон скоростей | Точность при низких скоростях | Возможность измерения температуры | Портативность и удобство | Рекомендация для естественной вентиляции |
|---|---|---|---|---|---|
| Крыльчатый анемометр | 0,3–30 м/с | Низкая (плохо работает ниже 0,5 м/с) | Нет | Высокая | Ограниченно применим |
| Трубка Пито | 1,0–50 м/с | Низкая (требует высоких скоростей) | Нет | Средняя | Не рекомендуется |
| Ультразвуковой анемометр | 0,01–40 м/с | Высокая | Да | Средняя (часто стационарный) | Хорош для мониторинга, но дорогой |
| Лазерный доплеровский анемометр | 0,001–100 м/с | Очень высокая | Нет | Низкая (лабораторный) | Не применяется на практике |
| Термоанемометр (горячая проволока/плёнка) | 0,05–30 м/с и ниже | Высокая | Да (одновременно) | Очень высокая | Оптимальный выбор |
Практические трудности измерений в естественной вентиляции
- Низкая скорость потока приводит к большой относительной погрешности у большинства механических анемометров.
- Турбулентность и пульсации скорости требуют усреднения показаний за определённый интервал времени (обычно 30–60 секунд на точку).
- Температурные градиенты влияют на плотность воздуха и могут искажать результаты, если прибор не имеет температурной компенсации.
- Направление потока часто меняется, поэтому необходимо использовать изотропные датчики или проводить измерения в нескольких направлениях.
- Влияние близлежащих поверхностей и препятствий может создавать локальные зоны ускорения или торможения воздуха.
- Сезонные и суточные колебания требуют проведения серий измерений в разное время для получения объективной картины.
Методика проведения измерений
При проведении измерений в помещениях с естественной вентиляцией рекомендуется придерживаться следующих правил:
- Выбирать точки измерения в обслуживаемой зоне на высоте 0,1–1,8 м от пола (в зависимости от характера работ или пребывания людей).
- Проводить замеры не менее чем в 3–5 характерных точках помещения с последующим усреднением.
- Фиксировать показания в течение не менее 30–60 секунд в каждой точке для учёта пульсаций.
- Одновременно измерять температуру воздуха, так как она влияет на интерпретацию результатов.
- Учитывать состояние наружных условий (температура, скорость ветра, направление) на момент измерения.
- При измерениях в каналах и шахтах выбирать прямолинейные участки на достаточном удалении от местных сопротивлений.
Соблюдение этих рекомендаций позволяет получить достоверные данные даже при низких и нестабильных скоростях, характерных для естественной вентиляции.
5. Термоанемометры как оптимальный инструмент для контроля
Среди всех методов измерения скорости воздуха термоанемометры (анемометры горячей проволоки или горячей плёнки) наиболее полно соответствуют требованиям, предъявляемым к контролю параметров в системах естественной вентиляции. Их высокая чувствительность в области низких скоростей, возможность одновременного измерения температуры и компактность делают эти приборы незаменимыми для диагностики и наладки естественных вентиляционных систем.
Принцип действия термоанемометра основан на зависимости теплоотдачи нагретого чувствительного элемента от скорости обдувающего его воздуха. Чем выше скорость потока, тем интенсивнее охлаждение элемента и тем больше энергии требуется для поддержания постоянной температуры (в режиме постоянной температуры) или тем сильнее падает температура (в режиме постоянного тока).
Преимущества термоанемометров для естественной вентиляции
- Высокая чувствительность — возможность измерять скорости от 0,05 м/с и ниже, где другие методы уже не работают.
- Одновременное измерение скорости и температуры воздуха одним датчиком.
- Быстрый отклик на изменения скорости (доли секунды), что важно при пульсирующих потоках.
- Минимальное влияние на воздушный поток благодаря малым размерам чувствительного элемента.
- Наличие температурной компенсации, обеспечивающей точность в широком диапазоне температур.
- Портативность и удобство использования в полевых условиях — от измерений в жилых комнатах до обследования вытяжных шахт.
- Возможность сохранения данных и последующего анализа (в моделях с функцией логирования).
Типичные технические характеристики современных термоанемометров
| Параметр | Типичное значение | Значение для задач естественной вентиляции |
|---|---|---|
| Диапазон измерения скорости | 0,05–30 м/с (некоторые модели до 50 м/с) | Полностью покрывает весь диапазон естественной вентиляции |
| Погрешность измерения скорости | ±3 % от показания ±0,02 м/с | Достаточна для диагностики и контроля норм |
| Диапазон измерения температуры | −20…+60 °C (или шире) | Позволяет работать в любых климатических условиях |
| Разрешение по скорости | 0,01 м/с | Даёт возможность фиксировать малые изменения |
| Время отклика | < 1 с | Эффективно при нестабильных потоках |
| Длина телескопического зонда | 0,3–1,0 м (выдвижной) | Удобно для измерений в каналах и на высоте |
Практическое применение термоанемометров
Термоанемометры успешно применяются для решения следующих задач в системах естественной вентиляции:
- Определение фактической скорости воздуха в обслуживаемой зоне помещений и сравнение с нормативными значениями.
- Диагностика работоспособности вытяжных каналов и шахт — выявление участков с недостаточной или обратной тягой.
- Оценка эффективности приточных устройств (клапанов, форточек, решёток).
- Наладка и балансировка систем после реконструкции или изменения планировки помещений.
- Мониторинг микроклимата в рамках энергоаудита и паспортизации зданий.
- Исследование влияния различных факторов (открытие окон, работа вытяжных вентиляторов) на естественную тягу.
При выборе термоанемометра для работы с естественной вентиляцией рекомендуется обращать внимание на наличие функции температурной компенсации, возможность измерения низких скоростей и удобство зонда для доступа в каналы и труднодоступные места.
6. Факторы, влияющие на скорость и эффективность естественной вентиляции
Скорость движения воздуха в системах естественной вентиляции формируется под воздействием большого количества взаимосвязанных факторов. Понимание этих факторов необходимо для правильной диагностики проблем, расчёта систем и разработки мероприятий по повышению эффективности.
Внутренние факторы
- Разница температур внутреннего и наружного воздуха (ΔT) — основной движущий фактор гравитационной тяги. Чем больше разница, тем выше располагаемое давление и скорость воздуха в каналах.
- Высота вытяжных каналов и шахт (h) — прямо пропорционально влияет на гравитационное давление. Увеличение высоты на 1 м может существенно повысить тягу.
- Аэродинамическое сопротивление системы (ξ) — сумма коэффициентов местных сопротивлений и потерь на трение. Высокое сопротивление (узкие каналы, решётки с малым живым сечением, повороты) снижает скорость воздуха.
- Герметичность здания — современные окна и двери с высоким сопротивлением воздухопроницанию уменьшают неорганизованный приток воздуха, что может привести к снижению общего воздухообмена.
- Тепловыделения внутри помещений — повышают температуру внутреннего воздуха и усиливают гравитационную тягу.
Внешние факторы
- Скорость и направление ветра — могут как усиливать, так и ослаблять естественную тягу в зависимости от расположения приточных и вытяжных устройств относительно розы ветров.
- Температура наружного воздуха — определяет плотность наружного воздуха и величину гравитационного напора.
- Атмосферное давление и погодные условия — оказывают влияние на общее располагаемое давление в системе.
- Рельеф местности и окружающая застройка — могут создавать зоны ветрового подпора или разрежения вокруг здания.
Конструктивные и эксплуатационные факторы
| Фактор | Влияние на скорость воздуха | Пример последствий |
|---|---|---|
| Увеличение высоты вытяжной шахты | Повышение скорости | Улучшение тяги в холодный период |
| Установка дефлектора на устье шахты | Повышение скорости | Усиление тяги за счёт ветрового эффекта |
| Герметизация окон и дверей | Снижение скорости | Уменьшение притока свежего воздуха |
| Установка приточных клапанов | Повышение или стабилизация | Организованный приток без сквозняков |
| Работа кухонной вытяжки или вентилятора в санузле | Нарушение естественной тяги | Возможна обратная тяга в других каналах |
| Засорение или обледенение каналов | Снижение скорости | Ухудшение воздухообмена, появление конденсата |
Эффективность естественной вентиляции определяется не только скоростью воздуха в каналах, но и тем, насколько равномерно и комфортно воздух распределяется в помещениях. Поэтому при анализе системы необходимо учитывать весь комплекс факторов — от конструктивных решений здания до режима его эксплуатации.
7. Способы повышения эффективности систем естественной вентиляции
Повышение эффективности естественной вентиляции направлено на обеспечение стабильной и достаточной скорости движения воздуха при минимальных энергозатратах. Поскольку естественная вентиляция полностью зависит от природных факторов, все мероприятия по её улучшению сводятся к увеличению располагаемого давления, снижению аэродинамического сопротивления и организации рационального воздухораспределения.
Конструктивные способы повышения эффективности
- Увеличение высоты вытяжных шахт и каналов. Каждый дополнительный метр высоты увеличивает гравитационное давление и скорость воздуха в системе.
- Применение дефлекторов и турбодефлекторов на устьях вытяжных шахт. Эти устройства используют энергию ветра для создания дополнительного разрежения и усиления тяги.
- Улучшение теплоизоляции вытяжных каналов. Снижение теплопотерь через стенки каналов позволяет сохранить более высокую температуру внутреннего воздуха и увеличить разницу плотностей.
- Оптимизация сечения и конфигурации воздуховодов. Увеличение живого сечения и уменьшение количества поворотов и местных сопротивлений снижает потери давления.
- Установка регулируемых приточных клапанов и устройств с возможностью дозирования притока. Это позволяет поддерживать оптимальную скорость воздуха в помещениях без образования сквозняков.
Эксплуатационные и организационные меры
- Регулярная очистка и ревизия вытяжных каналов и шахт от пыли, мусора и обледенения.
- Контроль герметичности приточных и вытяжных устройств, своевременное устранение неплотностей.
- Организация комбинированных (гибридных) систем, когда в периоды недостаточной естественной тяги (лето, безветрие) подключается механическая вытяжка малой мощности.
- Учёт розы ветров при проектировании и размещении приточных и вытяжных проёмов.
- Информирование пользователей зданий о правилах эксплуатации естественной вентиляции (не перекрывать вентиляционные решётки, не устанавливать мощные вытяжные вентиляторы без согласования).
| Способ повышения эффективности | Влияние на скорость воздуха | Сложность реализации | Ожидаемый эффект |
|---|---|---|---|
| Увеличение высоты вытяжной шахты | Значительное повышение | Средняя (при реконструкции) | Стабильная тяга в холодный период |
| Установка дефлектора | Повышение на 20–50 % | Низкая | Усиление тяги при ветре |
| Улучшение теплоизоляции каналов | Повышение | Средняя | Снижение конденсата и потерь тяги |
| Организация гибридной вентиляции | Стабилизация | Высокая | Гарантированный воздухообмен круглый год |
| Установка регулируемых приточных клапанов | Оптимизация в помещении | Низкая | Комфорт без сквозняков |
Комплексный подход, сочетающий конструктивные и эксплуатационные меры, позволяет существенно повысить скорость воздуха и эффективность естественной вентиляции даже в существующих зданиях без перехода на полностью механические системы.
8. Практические рекомендации по проведению измерений
Качественные измерения скорости воздуха являются основой для оценки эффективности естественной вентиляции и принятия правильных технических решений. Ниже приведены практические рекомендации, которые помогут получить достоверные результаты.
Подготовка к измерениям
- Изучить проектную документацию на систему вентиляции и нормативные требования к конкретному типу помещений.
- Подготовить термоанемометр: проверить заряд батареи, провести калибровку (если требуется), убедиться в наличии температурной компенсации.
- Определить характерные точки измерения в соответствии с назначением помещения и схемой воздухораспределения.
- Зафиксировать наружные условия: температуру воздуха, скорость и направление ветра, атмосферное давление.
Проведение измерений в помещениях
- Разделить помещение на зоны и выбрать не менее 3–5 точек в обслуживаемой зоне на высоте 0,1 м, 1,0 м и 1,8 м от пола.
- В каждой точке проводить измерение в течение 30–60 секунд для усреднения пульсаций.
- Фиксировать одновременно скорость и температуру воздуха.
- При наличии нескольких приточных устройств проводить замеры вблизи каждого из них и в центре помещения.
- Повторять измерения в разное время суток и при разных погодных условиях для получения полной картины.
Измерения в вытяжных каналах и шахтах
- Выбирать прямолинейные участки каналов на расстоянии не менее 3–5 диаметров от местных сопротивлений.
- Проводить замеры в нескольких точках по сечению канала с последующим усреднением.
- Использовать телескопический зонд термоанемометра для доступа в труднодоступные места.
- Сравнивать полученные значения со скоростью, рассчитанной по располагаемому давлению.
| Этап измерений | Рекомендуемые действия | Необходимые данные |
|---|---|---|
| Подготовка | Проверка прибора, изучение документации | Проект, нормы, наружные условия |
| Выбор точек | 3–5 точек в зоне, несколько высот | План помещения, схема вентиляции |
| Проведение замеров | 30–60 с на точку, усреднение | Скорость + температура |
| Обработка результатов | Расчёт средних значений, сравнение с нормами | Нормативные значения |
| Анализ и выводы | Выявление отклонений, рекомендации | Данные измерений + проект |
Соблюдение этих рекомендаций позволяет получить объективную оценку работы системы естественной вентиляции и обоснованно принимать решения о необходимых улучшениях.
9. Типичные ошибки и проблемы при эксплуатации
На практике эффективность естественной вентиляции часто снижается из-за типичных ошибок, допущенных на этапах проектирования, монтажа и эксплуатации. Знание этих проблем помогает своевременно их выявлять и устранять.
Проектные и конструктивные ошибки
- Недостаточная высота вытяжных шахт, приводящая к слабой тяге.
- Заниженное сечение каналов и высокое аэродинамическое сопротивление.
- Неправильное расположение приточных и вытяжных проёмов относительно розы ветров.
- Отсутствие дефлекторов или их неправильный выбор.
- Игнорирование требований к теплоизоляции каналов, приводящее к конденсату и обледенению.
Эксплуатационные проблемы
| Проблема | Основные причины | Последствия | Возможное решение |
|---|---|---|---|
| Слабая или отсутствующая тяга | Низкая высота шахт, засоры, высокое сопротивление | Недостаточный воздухообмен, повышенная влажность | Увеличение высоты, очистка, установка дефлектора |
| Обратная тяга | Перепад давлений, работа мощных вытяжек | Поступление загрязнённого воздуха в помещения | Герметизация, установка обратных клапанов |
| Сквозняки в помещениях | Чрезмерная скорость воздуха из-за больших перепадов давления | Дискомфорт, простудные заболевания | Установка регулируемых клапанов, снижение сопротивления |
| Конденсат и плесень | Недостаточная тяга, плохая изоляция каналов | Ухудшение качества воздуха, разрушение конструкций | Утепление каналов, увеличение тяги |
| Неравномерный воздухообмен | Ошибки в расположении проёмов, отсутствие регулировки | Застой воздуха в отдельных зонах | Перераспределение приточных устройств |
Ошибки при измерениях и диагностике
- Использование приборов, не предназначенных для низких скоростей (крыльчатые анемометры).
- Недостаточное количество точек измерения и короткое время фиксации показаний.
- Игнорирование одновременного измерения температуры воздуха.
- Проведение измерений только в одном режиме (например, только при закрытых окнах).
- Отсутствие сравнения результатов с расчётными значениями и нормами.
Своевременное выявление и устранение этих проблем позволяет восстановить эффективную работу естественной вентиляции и обеспечить соответствие нормативным требованиям.
10. Заключение
Скорость движения воздуха является важнейшим параметром, определяющим работоспособность и эффективность систем естественной вентиляции. От её величины зависят качество воздуха в помещениях, тепловой комфорт людей, соответствие здания санитарно-гигиеническим нормам и общая энергоэффективность объекта.
Нормативные документы, такие как СП 60.13330.2020, ГОСТ 30494 и ГОСТ 12.1.005-88, устанавливают чёткие требования к скорости воздуха в обслуживаемой и рабочей зонах. Соблюдение этих требований возможно только при правильном проектировании, качественном монтаже и регулярном контроле состояния системы.
Физические процессы, лежащие в основе естественной вентиляции (гравитационный и ветровой напор), требуют учёта множества факторов — от высоты каналов и разницы температур до герметичности здания и погодных условий. Точное измерение скорости воздуха в таких условиях возможно только с помощью высокочувствительных приборов.
Термоанемометры доказали свою эффективность именно при работе с низкими и нестабильными скоростями, характерными для естественной вентиляции. Они позволяют одновременно измерять скорость и температуру, быстро реагируют на изменения потока и минимально влияют на него.
Повышение эффективности естественной вентиляции достигается комплексом конструктивных и эксплуатационных мероприятий: увеличением высоты шахт, применением дефлекторов, снижением сопротивления каналов, улучшением приточных устройств и организацией гибридных решений. Регулярные измерения и диагностика помогают своевременно выявлять проблемы и оценивать результативность принятых мер.
В современных условиях для проведения качественных измерений скорости движения воздуха, диагностики состояния систем естественной вентиляции и контроля соответствия нормативным требованиям специалисты всё чаще выбирают современные термоанемометры. Купить термоанемометр с необходимым диапазоном измерений, высокой точностью и функцией одновременного определения температуры можно по разумной цене в специализированных магазинах измерительной техники.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
