Введение
Системы аспирации являются неотъемлемой частью технологического оборудования на предприятиях деревообработки и металлообработки. Они обеспечивают удаление древесной пыли, стружки, щепы, металлической пыли и сварочных аэрозолей непосредственно от мест их образования. Эффективность работы таких систем в значительной степени зависит от правильно выбранной и стабильно поддерживаемой скорости воздушного потока в воздуховодах и местных отсосах.
Скорость потока определяет способность воздушной среды захватывать и транспортировать частицы загрязняющих веществ к фильтрующим аппаратам. При недостаточной скорости происходит осаждение частиц на стенках трубопроводов, что приводит к снижению пропускной способности, увеличению аэродинамического сопротивления и росту энергозатрат. Чрезмерно высокая скорость вызывает повышенный износ воздуховодов, особенно при транспортировке абразивных материалов, и неоправданный расход электроэнергии на привод вентиляторов.
В деревообрабатывающих цехах, где образуются горючие и взрывоопасные смеси древесной пыли с воздухом, поддержание оптимальной скорости приобретает ещё и противопожарное значение. В металлообработке, особенно при шлифовке, фрезеровке и сварке, скорость потока влияет на качество очистки воздуха рабочей зоны и соблюдение санитарно-гигиенических требований. Контроль этого параметра позволяет своевременно выявлять отклонения в работе системы и предотвращать аварийные ситуации.
Современные аспирационные системы проектируются с учётом индивидуальных характеристик каждого производства. Однако в процессе эксплуатации параметры могут изменяться из-за износа оборудования, изменения технологии или неправильной наладки. Поэтому регулярный контроль скорости воздушного потока становится важной составляющей технического обслуживания.
Физические основы и значение скорости воздушного потока
Скорость воздушного потока представляет собой основную кинематическую характеристику, определяющую режим движения среды в воздуховодах. Она напрямую связана с объёмным расходом воздуха и геометрией канала. Основная расчётная зависимость имеет вид:
\[ v = \frac{Q}{F} \]где \(v\) — средняя скорость потока, м/с; \(Q\) — объёмный расход воздуха, м³/с; \(F\) — площадь поперечного сечения воздуховода, м².
Для наиболее распространённых круглых воздуховодов формула принимает следующий вид:
\[ v = \frac{4Q}{\pi d^{2}} \]где \(d\) — внутренний диаметр воздуховода, м.
Для надёжного пневматического транспортирования частиц скорость воздуха должна превышать скорость витания (оседания) этих частиц. Скорость витания зависит от размера, формы, плотности и влажности частиц. Мелкодисперсная древесная пыль имеет относительно низкую скорость витания, однако при транспортировке на большие расстояния даже небольшие отклонения скорости могут привести к осаждению.
В горизонтальных участках воздуховодов влияние силы тяжести наиболее существенно, поэтому здесь требуется более высокая скорость по сравнению с вертикальными участками. В турбулентном режиме движения (число Рейнольдса обычно значительно превышает 2300) частицы лучше удерживаются во взвешенном состоянии за счёт пульсаций скорости и вихревых образований.
Кроме транспортной функции скорость воздушного потока влияет на эффективность работы местных отсосов. Скорость в зоне захвата у вытяжного зонта или укрытия должна быть достаточной для преодоления встречных воздушных потоков и обеспечения полного удаления загрязнений. Однако эта скорость обычно значительно ниже транспортной скорости в магистральных воздуховодах.
Точный контроль параметров среды в системах вентиляции начинается с выбора правильного прибора — приобретите Testo 417 анемометр и убедитесь в его возможностях.
Нормативные требования к скорости потока
Требования к параметрам аспирационных систем, включая скорость воздушного потока, регламентируются рядом нормативных документов. ГОСТ Р 71814-2024 устанавливает порядок проверки работоспособности и пожарной безопасности производственных аспирационных систем. Документ подразумевает контроль параметров, обеспечивающих отсутствие отложений в воздуховодах и эффективную работу фильтрующих устройств.
СП 60.13330.2020 содержит общие требования к проектированию систем отопления, вентиляции и кондиционирования воздуха производственных зданий. В разделе, касающемся местных систем и аспирации, указывается необходимость выбора скорости движения воздуха с учётом физико-химических свойств удаляемых веществ и обеспечения надёжного удаления загрязнений без осаждения в трубопроводах.
ГОСТ 12.1.005-88 определяет общие санитарно-гигиенические требования к воздуху рабочей зоны. Эффективная работа аспирации напрямую влияет на возможность соблюдения предельно допустимых концентраций пыли и аэрозолей в воздухе производственных помещений.
Отраслевые указания по проектированию аспирационных установок рекомендуют принимать минимальную скорость воздуха в вертикальных и наклонных (более 60°) воздуховодах до пылеотделителя не менее 12 м/с. В горизонтальных участках скорость должна быть выше для предотвращения осаждения частиц. Конкретные значения выбираются в зависимости от фракционного состава и плотности транспортируемого материала.
При проектировании и эксплуатации систем необходимо учитывать также требования пожарной безопасности, особенно для деревообрабатывающих производств, где древесная пыль образует взрывоопасные смеси. Скорость потока должна обеспечивать отсутствие застойных зон, в которых возможно накопление горючей пыли.
Рекомендуемые значения скорости для разных видов отходов
Рекомендуемые скорости воздушного потока в воздуховодах аспирационных систем зависят от вида и фракционного состава удаляемых отходов. Эти значения сформированы на основе практического опыта проектирования и эксплуатации систем с учётом необходимости надёжного пневмотранспорта без чрезмерного увеличения энергозатрат.
| Вид отхода / материала | Рекомендуемая скорость в воздуховодах, м/с | Примечание |
|---|---|---|
| Древесная пыль (мелкие опилки) | 14–20 | Минимальная транспортная скорость около 14 м/с. При более низких значениях возможно осаждение на горизонтальных участках. |
| Древесная стружка | 16–22 | Учитывается повышенная абразивность. Скорость подбирается с запасом для предотвращения засоров в поворотах. |
| Щепа и крупные древесные фракции | 23–26 | Высокая скорость необходима для транспортировки тяжёлых частиц без выпадения в осадок. |
| Металлическая пыль и стружка (шлифовка, фрезеровка) | 15–25 | Зависит от плотности металла и размера частиц. Для тяжёлых металлов — ближе к верхней границе диапазона. |
| Сварочные аэрозоли и лёгкие дымы | 12–18 | Может быть ниже при хорошей организации местных отсосов и последующей фильтрации. |
Важно различать скорость в зоне местного отсоса (захвата) и транспортную скорость в магистральных воздуховодах. Скорость захвата у вытяжных устройств обычно составляет от 0,3 до 2 м/с в зависимости от типа процесса и конструкции укрытия. Транспортная скорость в трубопроводах всегда выше и предназначена для перемещения уже захваченных частиц на значительные расстояния.
При выборе конкретного значения внутри рекомендуемого диапазона учитывают длину трассы, количество поворотов, наличие вертикальных и горизонтальных участков, а также характеристики фильтрующего оборудования. Для новых систем часто принимают значение ближе к середине или верхней границе диапазона с последующей возможностью регулировки.
Методика расчёта скорости и параметров воздуховодов
Расчёт скорости воздушного потока начинается с определения требуемого объёмного расхода воздуха для каждого местного отсоса или группы оборудования. Эти данные обычно предоставляются изготовителями станков или определяются расчётным путём на основании площади укрытий и необходимой скорости захвата.
После определения суммарного расхода воздуха для участка трассы подбирается диаметр воздуховода таким образом, чтобы скорость находилась в рекомендуемом диапазоне. Используется формула для круглого сечения:
\[ d = \sqrt{\frac{4Q}{\pi v}} \]где \(d\) — диаметр воздуховода, м; \(Q\) — расход воздуха, м³/с; \(v\) — выбранная расчётная скорость, м/с.
На практике диаметр округляют до ближайшего стандартного значения из сортамента воздуховодов. После этого выполняют проверочный расчёт фактической скорости по уточнённому диаметру. Если скорость выходит за пределы рекомендуемого диапазона, корректируют диаметр или расход воздуха.
Пример расчёта. Для группы деревообрабатывающих станков суммарный расход воздуха составляет 4500 м³/ч. Требуется обеспечить транспортную скорость 20 м/с. Переведём расход в м³/с: \( Q = 4500 / 3600 = 1,25 \) м³/с. Тогда диаметр воздуховода:
\[ d = \sqrt{\frac{4 \times 1{,}25}{\pi \times 20}} \approx 0{,}282 \text{ м (282 мм)} \]Ближайший стандартный диаметр — 280 мм. При этом фактическая скорость составит примерно 20,3 м/с, что находится в пределах рекомендуемого диапазона для древесной стружки и пыли.
При выполнении расчёта важно учитывать не только среднюю скорость, но и возможные местные сопротивления, возникающие в поворотах, тройниках и переходах. Для этого используют коэффициенты местного сопротивления, которые суммируются с потерями на трение по длине воздуховода. Полученное значение аэродинамического сопротивления позволяет правильно подобрать мощность вентилятора или эксгаустера.
В практике часто применяют запас по производительности 10–15 % для компенсации возможного увеличения сопротивления в процессе эксплуатации из-за частичного загрязнения фильтров или воздуховодов. После выбора диаметра и расчёта скорости выполняют проверку на соответствие рекомендуемым значениям для конкретного вида транспортируемого материала.
Современные методы расчёта позволяют моделировать распределение скоростей по сечению воздуховода и выявлять зоны возможного осаждения частиц. Однако базовые инженерные расчёты по приведённым формулам остаются основой при проектировании и наладке систем аспирации.
Последствия отклонения скорости от оптимальных значений
Отклонение скорости воздушного потока от рекомендуемых значений приводит к целому ряду негативных последствий, влияющих на надёжность, безопасность и экономичность работы аспирационной системы.
| Скорость ниже оптимальной | Скорость выше оптимальной | Основные последствия |
|---|---|---|
| Осаждение частиц на стенках воздуховодов | Повышенный абразивный износ труб и фасонных частей | Снижение пропускной способности и увеличение затрат на очистку |
| Образование застойных зон и накопление пыли | Рост аэродинамического сопротивления и энергопотребления | Повышение риска возгорания и взрыва (особенно для древесной пыли) |
| Снижение эффективности местных отсосов | Увеличение уровня шума и вибрации | Нарушение санитарно-гигиенических норм в рабочей зоне |
| Перегрузка и преждевременный выход из строя фильтров | Возможное повреждение лопаток вентилятора | Рост эксплуатационных расходов и простои оборудования |
Особенно опасно снижение скорости в системах деревообработки, где накопление горючей пыли может привести к серьёзным инцидентам. В металлообработке чрезмерная скорость ускоряет износ воздуховодов при транспортировке абразивной металлической стружки. Регулярный контроль позволяет своевременно выявлять такие отклонения и принимать корректирующие меры.
Методы измерения и контроля скорости потока в действующих системах

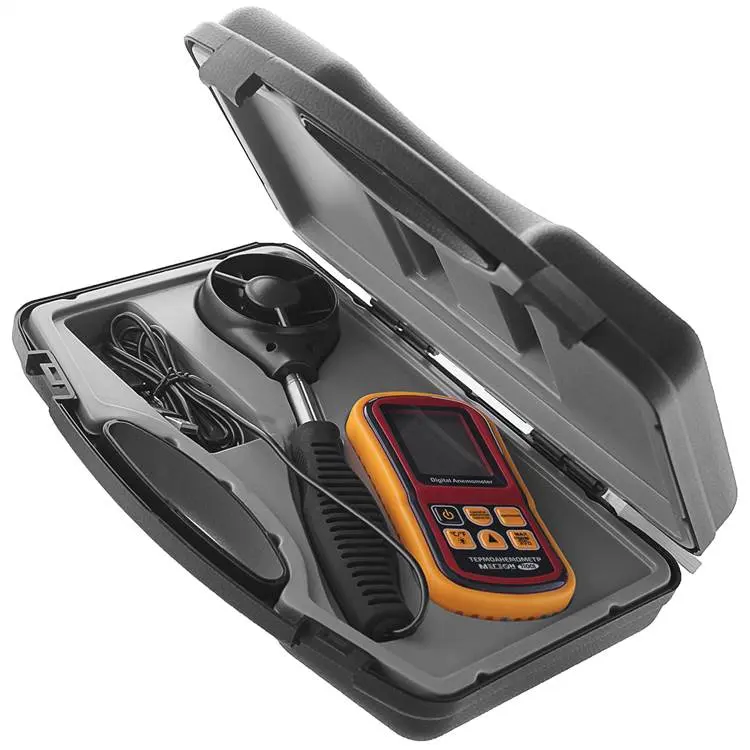

Для контроля скорости воздушного потока в эксплуатируемых аспирационных системах применяют специализированные измерительные приборы. Наиболее распространёнными являются анемометры различных типов: крыльчатые, термоанемометры и анемометры с трубкой Пито. Каждый тип имеет свои преимущества в зависимости от условий измерения и требуемой точности.
Измерения рекомендуется проводить на прямолинейных участках воздуховодов на расстоянии не менее 6–8 диаметров от местных сопротивлений (поворотов, тройников, заслонок). Это обеспечивает более равномерное распределение скорости по сечению и повышает достоверность результатов.
- Подготовка прибора к работе: проверка заряда батареи, калибровка (при необходимости) и выбор соответствующего режима измерения.
- Определение точек измерения на трассе воздуховода с учётом требований к прямолинейным участкам.
- Проведение серии замеров в нескольких точках сечения (для получения средней скорости) или по центру потока с последующим применением поправочных коэффициентов.
- Фиксация результатов, сравнение с проектными значениями и нормативными требованиями.
- Оформление протокола измерений и разработка рекомендаций по устранению выявленных отклонений.
Периодичность контроля устанавливается в зависимости от интенсивности работы системы, характеристик транспортируемого материала и требований нормативных документов. В большинстве случаев достаточно проводить измерения не реже одного раза в квартал или после проведения ремонтных работ на системе.
Практические рекомендации по обеспечению и поддержанию требуемой скорости
Для стабильной работы аспирационных систем и поддержания оптимальной скорости воздушного потока рекомендуется придерживаться следующих практических подходов:
- При проектировании и монтаже использовать гладкие переходы и повороты с достаточным радиусом, минимизируя местные сопротивления.
- Регулярно проводить техническое обслуживание фильтров и вентиляционного оборудования для предотвращения роста аэродинамического сопротивления.
- Контролировать герметичность воздуховодов и отсутствие неплотностей, которые могут снижать фактический расход воздуха.
- При изменении технологического процесса или состава оборудования выполнять перерасчёт параметров системы и при необходимости корректировать диаметры участков или производительность вентиляторов.
- Обучать персонал правильным методам эксплуатации и контроля аспирационных систем, включая использование измерительных приборов.
Внедрение системы регулярного мониторинга позволяет не только поддерживать требуемую скорость, но и прогнозировать необходимость технического обслуживания, снижая риск внеплановых остановок производства.
Заключение
Скорость воздушного потока является одним из ключевых параметров, определяющих эффективность, безопасность и экономичность работы систем аспирации на предприятиях деревообработки и металлообработки. Правильный выбор, расчёт и постоянный контроль этого показателя позволяют обеспечить надёжное удаление загрязняющих веществ, предотвратить осаждение частиц, снизить энергозатраты и соблюсти требования нормативных документов.
Отклонения скорости от оптимальных значений приводят к серьёзным последствиям — от снижения производительности системы до повышения пожаро- и взрывоопасности. Поэтому регулярные измерения и своевременная корректировка параметров становятся важной частью эксплуатации производственного оборудования.
Для точного контроля скорости воздушного потока и своевременного выявления отклонений в работе систем аспирации рекомендуется купить современный анемометр по доступной цене. Такой прибор позволяет оперативно проводить необходимые измерения непосредственно на объекте, обеспечивая поддержание высокой эффективности производства и соблюдение всех нормативных требований.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
