Оглавление
- 1. Введение
- 2. Причины повышенного сопротивления заземления
- 3. Как правильно диагностировать проблему
- 4. Конкретные действия при превышении нормы: пошаговый алгоритм
- 5. Практические рекомендации по снижению сопротивления
- 6. Профилактика и периодический контроль
- 7. Возможные ошибки при измерениях и как их избежать
- 8. Заключение
1. Введение
Сопротивление заземления — важнейший параметр электробезопасности любой электроустановки. Оно определяет, насколько эффективно заземляющее устройство отводит токи короткого замыкания и утечки в землю, защищая людей от поражения электрическим током и обеспечивая срабатывание защитной автоматики.
Если сопротивление контура заземления превышает нормы, возникает серьёзная угроза: растёт напряжение прикосновения, снижается чувствительность релейной защиты и повышается риск аварий.
В статье рассмотрены основные причины высокого сопротивления, чёткий порядок диагностики, пошаговый алгоритм действий при несоответствии нормам и проверенные способы снижения сопротивления до требуемых значений.
2. Причины повышенного сопротивления заземления
Повышенное сопротивление возникает по следующим причинам:
- сухой или каменистый грунт с высоким удельным сопротивлением ρ;
- коррозия металлических электродов;
- ослабление или окисление контактов в соединениях;
- сезонные факторы (замерзание или высыхание грунта);
- конструктивные недостатки (малая длина или количество электродов);
- механические повреждения или химическое загрязнение.
Выявление конкретной причины — основа успешного устранения.
3. Как правильно диагностировать проблему
Диагностика должна быть последовательной и строго регламентированной. Ниже приведена чёткая структура процесса.
3.1. Подготовительный этап
- Обесточьте электроустановку и обеспечьте меры безопасности.
- Соберите проектную и эксплуатационную документацию на заземляющее устройство.
- Подготовьте приборы, прошедшие поверку.
3.2. Визуальный и инструментальный осмотр
- Проверьте целостность проводников, отсутствие механических повреждений и следов коррозии.
- Осмотрите все болтовые и сварные соединения.
- Измерьте переходные сопротивления контактов (должны быть менее 0,1 Ом).
3.3. Выбор методики измерений
Основной метод — трёхполюсный (метод падения потенциала) с размещением вспомогательных электродов на расстоянии не менее 20 м от контура.
Для повышения точности при низких значениях сопротивления применяют четырёхполюсный метод.
Дополнительно определяют удельное сопротивление грунта методом Веннера.
3.4. Выбор и применение прибора

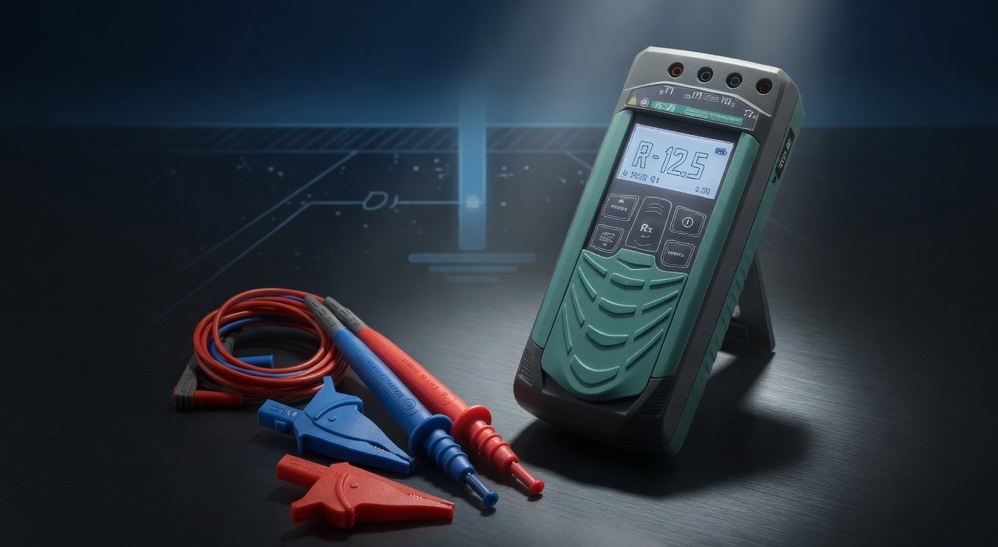

Современные цифровые измерители сопротивления заземления, такие как ИС-20, обеспечивают высокую точность даже в условиях помех и автоматически учитывают влияние вспомогательных электродов.
В полевых условиях с расширенным температурным диапазоном удобно использовать ИС-10 или ИС-06 — они сохраняют работоспособность при отрицательных температурах и высокой влажности.
ИС-05 подходит для оперативной диагностики в лабораторных или цеховых условиях.
3.5. Условия и порядок проведения измерений
- Проводите измерения в период максимального сопротивления грунта (сухое лето или морозная зима).
- Выполняйте серию из трёх измерений с поворотом потенциального электрода на 90° и 180° для контроля стабильности.
- Повторные измерения обязательны после любых ремонтных работ и не реже одного раза в 6–12 месяцев.
3.6. Документирование результатов
- Зафиксируйте дату, погодные условия, применяемый метод, тип прибора и полученные значения.
- Составьте протокол и сравните с предыдущими данными.
- При превышении нормы более чем на 20 % переходите к устранению.
4. Конкретные действия при превышении нормы: пошаговый алгоритм
- Обесточьте объект.
- Выполните визуальный осмотр и устраните очевидные дефекты контактов.
- Проведите точные измерения прибором (например, ИС-20).
- Определите причину (грунт, коррозия, конструкция).
- Выполните первоочередные работы по восстановлению контактов.
- Примените меры снижения сопротивления.
- Проведите контрольные измерения.
- Внесите изменения в эксплуатационную документацию.
5. Практические рекомендации по снижению сопротивления
Эффективные способы:
- Увеличение количества или длины вертикальных электродов. Сопротивление одиночного стержня рассчитывается по формуле:
\[ R = \frac{\rho}{2\pi L} \left( \ln \frac{4L}{d} - 1 \right) \]
где ρ — удельное сопротивление грунта, Ом·м; L — длина, м; d — диаметр, м. - Групповое расположение электродов с учётом коэффициента использования η:
\[ R_{\text{группы}} = \frac{R_{\text{одного}}}{\eta \cdot n} \] - Химическая обработка грунта бентонитом или солевыми составами (снижает ρ в 3–8 раз).
- Удлинение горизонтального контура.
- Замена корродированных электродов на оцинкованные или медные.
- Использование естественных заземлителей (арматура фундаментов).
Пример: при ρ = 200 Ом·м и L = 5 м сопротивление одиночного стержня ≈ 35 Ом. Добавление второго электрода (η ≈ 0,8) снижает значение до 22 Ом. Дальнейшее увеличение количества электродов позволяет достичь нормативных 4 Ом.
6. Профилактика и периодический контроль
График плановых работ
- Визуальный осмотр — не реже 1 раза в 3 месяца.
- Измерение сопротивления — не реже 1 раза в год (для ответственных объектов — 2 раза в год).
- Полная ревизия контура — 1 раз в 3–6 лет в зависимости от агрессивности грунта.
- Проверка после каждого капитального ремонта или реконструкции.
Меры антикоррозионной защиты
- Нанесение битумных или цинковых покрытий на надземные части.
- Периодическая замена повреждённых электродов.
- Использование химически стойких материалов при новом монтаже.
Мониторинг состояния грунта
- Регулярное определение удельного сопротивления ρ вокруг контура.
- Контроль уровня грунтовых вод и сезонных изменений.
- Внесение влагоудерживающих составов в засушливый период.
Организационные меры
- Ведение журнала измерений с фиксацией всех результатов, дат и ответственных лиц.
- Обучение персонала правилам эксплуатации и диагностики.
- Интеграция контроля заземления в систему планово-предупредительных ремонтов (ППР).
Инструментальное обеспечение
Современные приборы, такие как ИС-06 и ИС-10, значительно упрощают периодический контроль благодаря компактности, устойчивости к низким температурам и встроенным фильтрам помех. Их использование позволяет получать достоверные данные даже в сложных условиях эксплуатации.
Дополнительные рекомендации
- Устанавливайте предупреждающие таблички и ограждения в местах расположения контура.
- Проводите ежегодный анализ динамики изменения сопротивления для прогнозирования проблем.
- При необходимости разрабатывайте индивидуальные программы мониторинга для объектов с высоким риском (подстанции, промышленные предприятия).
Систематический подход к профилактике позволяет своевременно выявлять тенденцию к росту сопротивления и предотвращать превышение норм.
7. Возможные ошибки при измерениях и как их избежать
- Размещение вспомогательных электродов слишком близко к контуру → завышенный результат. Решение: строго соблюдать расстояние ≥ 20 м.
- Влияние блуждающих токов → нестабильные показания. Решение: использовать приборы с фильтрами (например, ИС-20).
- Измерение в неблагоприятных погодных условиях → сезонное искажение. Решение: проводить серию измерений в разное время года.
- Плохой контакт измерительных проводов → дополнительная погрешность. Решение: тщательно зачищать и фиксировать зажимы.
- Игнорирование коэффициентов сезонности → неверная оценка. Решение: применять поправочные коэффициенты по нормативным документам.
Соблюдение методики, регулярная поверка приборов и обучение персонала исключают большинство ошибок.
8. Заключение
Повышенное сопротивление заземления — серьёзная угроза электробезопасности, которую нельзя игнорировать. Грамотная диагностика, оперативные действия и системная профилактика позволяют быстро привести параметры в норму и обеспечить надёжную защиту людей и оборудования.
Если вам необходимо приобрести современный измеритель сопротивления заземления для точной диагностики и регулярного контроля, выбрать подходящую модель по оптимальной цене или заказать надёжный прибор — обратитесь к специалистам. Купить качественное оборудование по доступной цене означает инвестировать в безопасность вашего предприятия.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
