Оглавление
- 1. Понятие заземления и его назначение
- 2. Основные элементы заземляющего устройства
- 3. Система TN-C
- 4. Система TN-S
- 5. Система TT
- 6. Система IT
- 7. Сравнительная характеристика систем заземления
- 8. Измерение сопротивления заземления в различных системах
- 9. Практические рекомендации по выбору и контролю систем заземления
1. Понятие заземления и его назначение
Заземление представляет собой преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Основная цель заземления — обеспечение безопасности людей и животных от поражения электрическим током при повреждении изоляции, а также защита оборудования от перенапряжений и обеспечение нормальной работы электроустановок.
Согласно требованиям нормативных документов, заземление обязательно применяется в электроустановках напряжением выше 42 В переменного тока и выше 110 В постоянного тока в помещениях с повышенной опасностью. Заземляющее устройство состоит из заземлителя (электродов, погруженных в грунт) и заземляющих проводников. Сопротивление заземляющего устройства должно быть минимальным, чтобы обеспечить быстрое срабатывание защитных устройств при возникновении замыкания на корпус.
В современных электроустановках используются четыре основные системы заземления: TN-C, TN-S, TT и IT. Каждая система имеет свои особенности схемы, область применения и требования к сопротивлению заземления. Выбор системы определяется типом объекта, условиями эксплуатации и требованиями электробезопасности.
2. Основные элементы заземляющего устройства
Заземляющее устройство включает:
- Заземлитель — металлические электроды (стержни, трубы, уголки), расположенные в земле и обеспечивающие контакт с грунтом.
- Заземляющие проводники — проводники, соединяющие оборудование с заземлителем.
- Главную заземляющую шину (ГЗШ) — точку, к которой присоединяются все заземляющие проводники.
Сопротивление заземляющего устройства \( R_3 \) определяется по формуле:
$$ R_3 = \frac{\rho}{2\pi L} \left( \ln \frac{2L}{d} - 1 \right), $$
где \( \rho \) — удельное сопротивление грунта, Ом·м; \( L \) — длина заземлителя, м; \( d \) — диаметр заземлителя, м.
Нормативные требования к величине \( R_3 \) зависят от системы заземления и номинального напряжения сети.
3. Система TN-C
Система TN-C характеризуется совмещенным PEN-проводником (защитный и нулевой проводники объединены). Нулевой проводник источника питания соединен с заземляющим устройством источника, а все открытые проводящие части электроустановки присоединяются к этому же PEN-проводнику.
Схема системы TN-C проста и экономична: от источника питания к потребителю идет один совмещенный проводник PEN. Это снижает расход материалов и упрощает монтаж. Однако система имеет существенный недостаток: при обрыве PEN-проводника на корпусах оборудования может появиться опасное напряжение относительно земли.
В системе TN-C защитное заземление обеспечивается за счет повторного заземления PEN-проводника на вводе в здание. Согласно нормативным требованиям, сопротивление повторного заземления не должно превышать 10 Ом для сетей 380/220 В. Система TN-C применяется в старых электроустановках, где реконструкция затруднена, но в новых проектах она практически не используется из-за сниженного уровня безопасности.
4. Система TN-S
Система TN-S — наиболее современная и безопасная среди систем TN. В ней защитный (PE) и рабочий нулевой (N) проводники разделены на всем протяжении от источника питания до потребителя. Источник питания имеет заземленную нейтраль, а открытые проводящие части оборудования соединяются только с PE-проводником.
Схема TN-S предусматривает пять проводников: три фазных (L1, L2, L3), N и PE. Разделение PE и N происходит непосредственно у источника питания (трансформаторной подстанции). Это исключает появление напряжения на корпусах при обрыве нулевого проводника и обеспечивает высокую эффективность защитного отключения.
Преимущества системы TN-S:
- Высокий уровень электробезопасности.
- Отсутствие влияния токов нагрузки на защитный проводник.
- Соответствие современным требованиям электробезопасности.
Сопротивление заземления источника питания в системе TN-S должно обеспечивать срабатывание защитных устройств при однофазном замыкании. Система рекомендуется для всех новых жилых, общественных и промышленных объектов.
5. Система TT
В системе TT нейтраль источника питания заземлена, но открытые проводящие части электроустановки потребителя заземлены отдельным заземляющим устройством, независимым от заземления источника. Между нейтралью и PE-проводником потребителя нет электрической связи.
Схема TT применяется в случаях, когда заземление источника питания недоступно или ненадежно (например, воздушные линии в сельской местности). Потребитель обязан создать собственное заземляющее устройство с низким сопротивлением.
Требования к сопротивлению заземления в системе TT строгие: \( R_3 \leq \frac{50}{I_a} \), где \( I_a \) — ток срабатывания защитного устройства, А. Для УЗО с \( I_a = 30 \) мА сопротивление должно быть не более 1667 Ом, однако на практике стремятся к значениям менее 10–30 Ом для надежной работы защиты.
Система TT обеспечивает независимость защитного заземления потребителя от состояния нейтрали источника, что повышает безопасность в сложных условиях эксплуатации.
6. Система IT
Система IT характеризуется изолированной нейтралью источника питания или заземлением через большое сопротивление. Открытые проводящие части электроустановки заземляются.
Схема IT не имеет прямого соединения нейтрали с землей. Первое замыкание на землю не вызывает значительного тока и не приводит к отключению, что позволяет продолжать работу установки. Второе замыкание уже требует немедленного отключения.
Особое внимание в системе IT уделяется сопротивлению в IT-сети. Контроль изоляции относительно земли осуществляется специальными устройствами. Сопротивление изоляции должно быть не менее 100 кОм на фазу при напряжении до 1 кВ.
Преимущества системы IT:
- Высокая надежность в непрерывных технологических процессах (медицина, химия, горнодобыча).
- Минимальный риск поражения током при первом замыкании.
- Возможность работы при повреждении изоляции.
Сопротивление заземляющего устройства в IT-системе нормируется в зависимости от напряжения и должно обеспечивать безопасный уровень напряжения прикосновения.
7. Сравнительная характеристика систем заземления
| Параметр | TN-C | TN-S | TT | IT |
|---|---|---|---|---|
| PEN/PE/N проводники | Совмещенный PEN | Раздельные PE и N | Отдельный PE | Изолированная нейтраль |
| Заземление источника | Есть | Есть | Есть | Изолировано или высокоомное |
| Заземление потребителя | Через PEN | Через PE | Отдельное устройство | Через PE |
| Уровень безопасности | Средний | Высокий | Высокий | Высокий (при контроле изоляции) |
| Область применения | Старые сети | Новые объекты | Сельские сети, где нет надежного PEN | Непрерывные процессы |
| Требования к \( R_3 \) | ≤ 10 Ом (повторное) | Обеспечивает отключение | \( R_3 \leq 50 / I_a \) | Нормируется по напряжению прикосновения |
8. Измерение сопротивления заземления в различных системах
Контроль состояния заземляющих устройств — обязательная процедура, предусмотренная нормативными документами. Измерение сопротивления заземления проводится методами амперметра-вольтметра, падения потенциала или с использованием специальных приборов.
В системах TN-C, TN-S и TT измерение проводится по трехпроводной или четырехпроводной схеме с отключением заземляемого оборудования. В системе IT дополнительно контролируется сопротивление изоляции сети относительно земли.

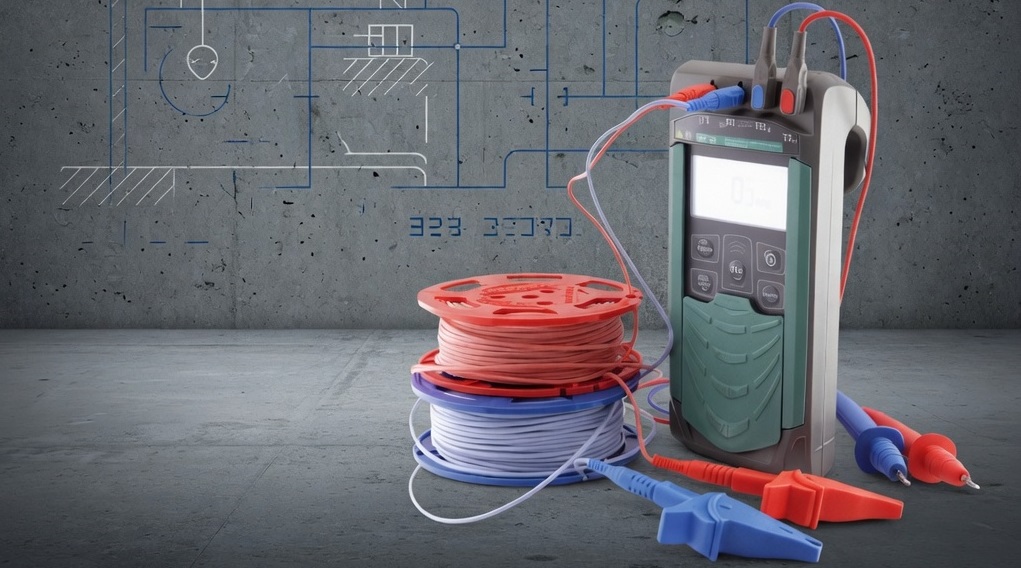

Для точного и быстрого измерения сопротивления заземления в различных системах рекомендуется использовать современные цифровые измерители сопротивления заземления. Приборы типа ИС-05 и ИС-06 обеспечивают высокую точность в широком диапазоне температур, а модели ИС-10 и ИС-20 позволяют проводить измерения в сложных условиях с минимальной погрешностью. Эти устройства упрощают процесс контроля в системах TN-S и TT, где требуется низкое сопротивление заземления, и позволяют оперативно диагностировать состояние контура в IT-сетях.
Периодичность измерений — не реже одного раза в 6 лет для стационарных установок и чаще при наличии признаков повреждения.
9. Практические рекомендации по выбору и контролю систем заземления
При проектировании новой электроустановки предпочтение отдается системе TN-S как наиболее безопасной и соответствующей современным требованиям. В существующих сетях TN-C рекомендуется переход на TN-S при реконструкции. Системы TT и IT применяются там, где это технически оправдано.
Регулярный контроль сопротивления заземляющих устройств позволяет своевременно выявить ухудшение контакта электродов с грунтом из-за коррозии или изменения свойств почвы. Использование специализированных измерителей значительно повышает точность и надежность диагностики.
Для надёжного контроля состояния заземляющих устройств в любых системах важно применять современные измерители сопротивления заземления. Купить такой прибор по доступной цене можно в специализированном магазине контрольно-измерительных приборов. Правильный выбор и своевременная проверка обеспечат безопасность и бесперебойную работу вашей электроустановки.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
