Как внедрить систему мониторинга температуры с помощью логгеров на предприятии

Оглавление

1. 1. Зачем предприятию нужна система мониторинга температуры с помощью логгеров
2. 2. Нормативно-правовая база для внедрения мониторинга температуры
3. 3. Анализ потребностей предприятия и выбор логгеров
4. 4. Планирование проекта внедрения системы мониторинга
5. 5. Этапы интеграции логгеров на предприятии
6. 6. Настройка, программирование и запуск регистрации данных
7. 7. Обработка, анализ данных и формирование отчётности
8. 8. Валидация, квалификация системы и организация эксплуатации

1. Зачем предприятию нужна система мониторинга температуры с помощью логгеров

На предприятиях, где хранятся или транспортируются товары, чувствительные к температурным колебаниям, даже кратковременное отклонение от заданного режима может привести к существенным потерям. Ручной контроль с помощью обычных термометров не обеспечивает непрерывности измерений и не позволяет зафиксировать все изменения в динамике. В результате сложно доказать соблюдение условий хранения при проверках и невозможно оперативно отреагировать на нарушения.

Система мониторинга на базе логгеров решает эти задачи комплексно. Приборы регистрируют показания автоматически через заданные интервалы, сохраняют данные в энергонезависимой памяти и при необходимости сигнализируют о выходе за пределы уставок. Это особенно важно для фармацевтической отрасли, пищевого производства, логистики холодовой цепи и медицинских учреждений, где требования к стабильности микроклимата жёстко регламентированы.

Ключевые преимущества внедрения

• Непрерывная автоматическая регистрация температуры и влажности без участия персонала
• Мгновенная светодиодная или программная сигнализация при нарушении заданных пределов
• Накопление полного архива данных для последующего анализа и подтверждения compliance
• Снижение риска порчи продукции и связанных с этим финансовых потерь
• Возможность проведения температурного картирования помещений и транспортных средств
• Формирование готовых отчётов в форматах PDF и CSV для аудиторов и контролирующих органов
• Упрощение процедуры поверки и квалификации измерительного оборудования

Внедрение такой системы позволяет не только выполнять нормативные требования, но и оптимизировать складские и логистические процессы за счёт объективных данных о реальном распределении температуры.

2. Нормативно-правовая база для внедрения мониторинга температуры

Выбор и эксплуатация логгеров должны учитывать действующие в Российской Федерации нормативные документы. Основные требования касаются точности измерений, частоты регистрации, защиты данных, наличия сигнализации и обязательной поверки средств измерений.

Соблюдение этих документов требует не только правильного выбора логгеров, но и организации процессов валидации системы, регулярной поверки и обучения персонала. Особенно строгие требования предъявляются к приборам, используемым в фармацевтической дистрибуции и при транспортировке иммунобиологических препаратов.

3. Анализ потребностей предприятия и выбор логгеров

Перед закупкой оборудования необходимо провести детальный анализ условий эксплуатации. Важно учитывать диапазон измеряемых температур, требуемую точность, объём памяти, ресурс батареи, класс защиты корпуса и наличие дополнительных функций (сигнализация, генерация отчётов, просмотр максимальных и минимальных значений на дисплее).

Основные критерии выбора логгеров

1. Диапазон и точность измерений — для большинства фармацевтических и пищевых задач требуется точность не хуже \(\pm 0{,}5^\circ\mathrm{C}\)
2. Объём внутренней памяти — от 16 000 до 35 000 записей и более в зависимости от интервала регистрации и длительности циклов
3. Ресурс элемента питания и условия эксплуатации (температура, влажность)
4. Класс защиты корпуса (IP20–IP65) для работы в холодильных камерах и на открытом воздухе
5. Наличие светодиодной сигнализации выхода за уставки и возможности настройки порогов
6. Функции формирования отчётов (PDF, CSV) и отметок событий
7. Удобство подключения к ПК (USB-интерфейс, специализированное ПО)
8. Габариты, масса и возможность крепления (защитный чехол, настенный кронштейн)

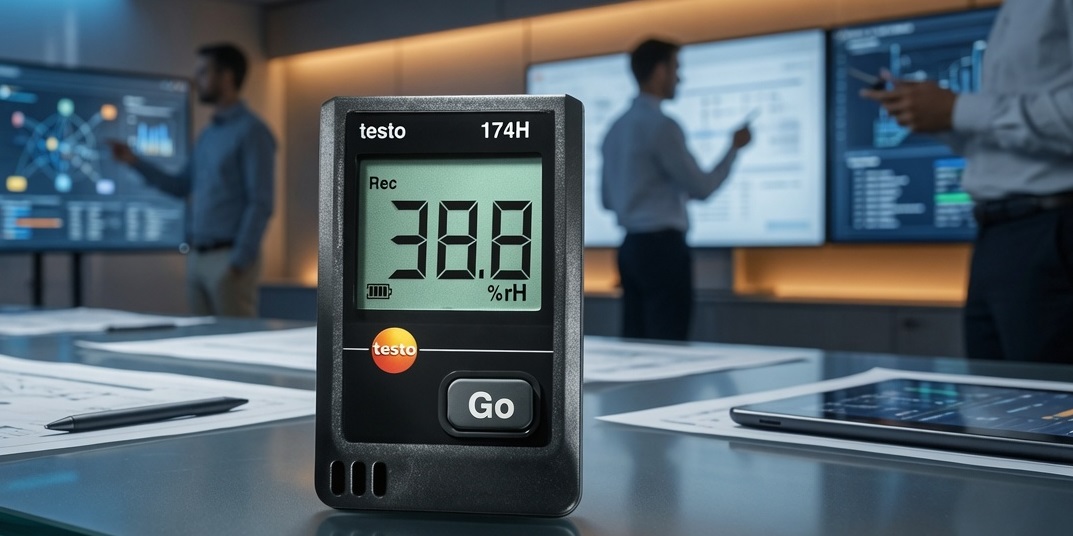

Компактные мини-логгеры testo 174T и testo 174H часто выбирают для мониторинга в ограниченном пространстве холодильных камер и витрин. Они обеспечивают точность \(\pm 0{,}5^\circ\mathrm{C}\), память на 16 000 показаний и длительный ресурс батареи при интервале измерений 15 минут.

Универсальные регистраторы DT-172 позволяют одновременно контролировать температуру в диапазоне -20…+70 °C и относительную влажность 0…100 % RH. Прибор имеет память 32 700 записей, класс защиты IP54 и встроенную светодиодную сигнализацию.

Для задач, где требуется оперативное получение отчёта в формате PDF без подключения к компьютеру, хорошо подходят модели RGK UDL-11 и RGK UDL-21. Они поддерживают отметки событий, имеют память до 35 000 значений и компактные размеры.

Сравнение ключевых характеристик популярных моделей

При выборе также учитывают возможность индикации точки росы (модели DT-171) и наличие внешнего зонда (серия Testo 175). Все приборы должны быть внесены в Государственный реестр средств измерений и регулярно поверяться.

4. Планирование проекта внедрения системы мониторинга

Успешное внедрение начинается с тщательного планирования. На этом этапе определяют цели проекта, выявляют риски и разрабатывают техническое задание на систему.

Последовательность действий при планировании

1. Провести аудит текущих процессов хранения, транспортировки и производства с точки зрения температурного контроля
2. Выявить критические контрольные точки (ККТ), где нарушение режима наиболее вероятно и опасно
3. Установить допустимые верхние и нижние пределы температуры и влажности для каждого вида продукции
4. Выполнить температурное картирование помещений и транспортных средств (особенно важно в соответствии с Приказом № 646н)
5. Рассчитать необходимое количество логгеров и оптимальные точки их размещения
6. Определить интервал регистрации данных с учётом требований нормативов и особенностей продукции
7. Разработать регламент реагирования на сигналы тревоги и порядок эскалации инцидентов
8. Составить график поверки приборов, технического обслуживания и замены элементов питания

Температурное картирование позволяет выявить зоны с неравномерным распределением температуры («горячие» и «холодные» точки). Для этого логгеры размещают в разных частях помещения на нескольких уровнях по высоте. Полученные данные используют для обоснования расположения постоянных точек мониторинга и корректировки работы климатического оборудования.

На этапе планирования также определяют требования к программному обеспечению: возможность удалённого доступа, автоматической отправки отчётов, интеграции с существующими системами учёта предприятия. Важно заранее заложить бюджет на поверку, обучение персонала и возможную модернизацию системы в будущем.

5. Этапы интеграции логгеров на предприятии

После завершения планирования и выбора оборудования переходят к практической интеграции системы. Этот процесс требует чёткой последовательности действий, чтобы избежать ошибок при установке и настройке. Правильная интеграция обеспечивает надёжность данных и минимизирует простои производства или склада.

Основные этапы интеграции

1. Закупка логгеров и проверка комплектации — убедиться в наличии всех компонентов (приборы, батареи, кабели USB, защитные чехлы, программное обеспечение на диске или ссылка для скачивания)
2. Входной контроль и первичная поверка — проверить работоспособность каждого прибора, соответствие заявленным характеристикам и наличие действующего свидетельства о поверке
3. Разработка и утверждение схемы размещения — нанести на план помещения точки установки с учётом результатов температурного картирования и критических зон
4. Подготовка крепёжных элементов и защитных средств — использовать входящие в комплект защитные чехлы (как у моделей DT-172) или настенные кронштейны с фиксаторами (как у testo 174)
5. Физический монтаж приборов — установить логгеры в вертикальном положении в заранее выбранных точках, обеспечить свободный доступ для считывания показаний и замены батарей
6. Подключение к компьютеру и программирование — установить специализированное ПО, задать интервал записи, пороги сигнализации, способ запуска (ручной или автоматический) и режим перезаписи данных
7. Тестовый запуск и проверка работоспособности — выполнить пробную регистрацию, проверить срабатывание светодиодной сигнализации при выходе за уставки и корректность передачи данных на ПК
8. Документирование всех этапов — составить акты монтажа, протоколы тестирования и инструкции для персонала
9. Обучение сотрудников начальным навыкам работы — показать, как считывать текущие значения, просматривать MAX/MIN и реагировать на сигналы тревоги

На этапе монтажа важно учитывать рабочее положение прибора (вертикальное) и защиту от механических повреждений. Для моделей RGK UDL-11 и RGK UDL-21 удобно использовать компактные размеры и возможность крепления в ограниченном пространстве. После установки рекомендуется провести повторное температурное картирование с уже работающими логгерами для подтверждения правильности выбранных точек.

6. Настройка, программирование и запуск регистрации данных

Качественная настройка логгеров определяет точность и полноту собираемых данных. Современные модели поддерживают гибкую конфигурацию через USB-интерфейс и специализированное программное обеспечение. Процесс программирования включает несколько обязательных параметров.

Ключевые параметры настройки

• Интервал записи — выбирается в диапазоне от 1 секунды до 24 часов в зависимости от требований к детализации и длительности цикла мониторинга
• Верхний и нижний пороги сигнализации — задаются с учётом допустимых пределов для конкретной продукции (например, +2…+8 °C для вакцин)
• Режим запуска регистрации — ручной (нажатием кнопки на приборе) или автоматический (по дате/времени или сразу после выхода из меню настройки)
• Режим перезаписи данных — циклическая запись с перезаписью старых значений или остановка при заполнении памяти
• Периодичность светодиодной сигнализации — 10, 20, 30 секунд или полное отключение для экономии батареи
• Единицы измерения и формат отображения — °C или °F, отображение даты/времени, точки росы (для моделей с такой функцией)

Для мини-логгеров testo 174T и testo 174H настройка выполняется в программе testo ComSoft. В разделе Sampling setup задают интервал измерений, а в Alarm Setup — пороги срабатывания. После сохранения настроек прибор можно запускать автоматически или вручную. Важно помнить, что после применения новых параметров все предыдущие данные в памяти стираются, поэтому перед настройкой рекомендуется скопировать имеющуюся информацию на компьютер.

У логгеров DT-172 настройка интервала записи и уставок производится через то же ПО. Прибор поддерживает просмотр текущих максимальных и минимальных значений прямо на ЖК-дисплее без подключения к ПК, что удобно для оперативного контроля. Модели RGK UDL-21 позволяют дополнительно настраивать функцию отметки событий (MARK) — при нажатии и удержании кнопки в память записывается специальная метка, полезная при проведении проверок или инвентаризации.

После программирования рекомендуется выполнить тестовый запуск на короткий период (несколько часов) и проверить корректность всех параметров: интервал записи, срабатывание сигнализации, отображение данных на дисплее и передачу на компьютер. Только после успешного теста система вводится в штатную эксплуатацию.

7. Обработка, анализ данных и формирование отчётности

Собранные логгерами данные становятся ценным источником информации для принятия управленческих решений. Современные модели поддерживают удобные способы скачивания и анализа: через USB, с генерацией готовых отчётов или в табличном/графическом виде.

Этапы работы с данными

1. Подключение логгера к компьютеру и запуск специализированного ПО
2. Скачивание данных — в окне программы появляется график или таблица со всеми зарегистрированными значениями
3. Анализ графика — увеличение отдельных участков, просмотр максимальных и минимальных значений, наложение уставок
4. Формирование отчёта — сохранение в форматах PDF или CSV, печать, экспорт для дальнейшей обработки
5. Добавление комментариев и отметок — фиксация причин отклонений (проверка оборудования, загрузка продукции и т.д.)
6. Архивирование данных — сохранение файлов на сервере предприятия с указанием даты и ответственного лица

Модели testo 174 и DT-172 позволяют переключаться между графическим и табличным представлением данных. В программе можно увеличивать интересующие участки графика, настраивать оси и включать/выключать отображение сетки или уставок. Для моделей RGK UDL-21 после остановки регистрации на экране прибора отображается USB, а при подключении автоматически формируется PDF-отчёт с полным графиком и статистикой.

Регулярный анализ данных помогает выявлять системные проблемы: нестабильную работу холодильного оборудования, влияние открывания дверей или неравномерность загрузки камер. На основании этих данных можно корректировать технологические процессы и снижать энергозатраты.

8. Валидация, квалификация системы и организация эксплуатации

Для подтверждения пригодности системы мониторинга к использованию в регулируемых отраслях проводят валидацию и квалификацию. Эти процедуры особенно важны в фармацевтике и при работе с пищевой продукцией, где требуется документальное подтверждение надёжности данных.

Основные виды квалификации и валидации

• Квалификация установки (IQ) — проверка правильности монтажа, комплектации и соответствия проектной документации
• Операционная квалификация (OQ) — подтверждение работоспособности всех функций: регистрации, сигнализации, передачи данных
• Квалификация эксплуатации (PQ) — демонстрация стабильной работы системы в реальных условиях в течение определённого периода
• Валидация компьютерной системы — проверка ПО на соответствие требованиям целостности данных (audit trail, защита от несанкционированного изменения)

После ввода системы в эксплуатацию организуют регламентные процедуры. Все логгеры должны проходить периодическую поверку в соответствии с Федеральным законом № 102-ФЗ. Интервал между поверками обычно составляет 1 год, но может быть скорректирован по результатам предыдущих проверок.

Рекомендации по техническому обслуживанию

1. Ежемесячная визуальная проверка состояния приборов и крепежа
2. Контроль уровня заряда батареи и своевременная замена (для моделей на CR2032 или 3,6 В литиевых элементах)
3. Очистка корпуса и датчиков от пыли и загрязнений согласно инструкции производителя
4. Проверка работоспособности сигнализации и дисплея
5. Архивирование и резервное копирование данных не реже одного раза в квартал
6. Проведение повторного температурного картирования при значительных изменениях в планировке помещения или оборудования
7. Обновление регламентов и инструкций по мере изменения нормативных требований

Особое внимание уделяют обучению персонала. Сотрудники должны знать, как реагировать на сигналы тревоги, как правильно считывать данные с дисплея и как документировать инциденты. Регулярные тренинги и проверка знаний снижают риск человеческих ошибок.

При правильной организации эксплуатации система мониторинга становится надёжным инструментом управления качеством и compliance. Она позволяет не только выполнять требования Приказа № 646н, ГОСТ Р 56940-2016 и ТР ТС 021/2011, но и получать объективные данные для оптимизации бизнес-процессов.

Если вы планируете купить логгеры для создания надёжной системы мониторинга температуры на своём предприятии, стоит обратить внимание на модели с достаточным объёмом памяти, функцией сигнализации и возможностью формирования отчётов. Цена таких устройств зависит от точности измерений, класса защиты и дополнительных функций. Качественное оборудование поможет минимизировать риски и обеспечить полное соответствие нормативным требованиям.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
