Логгер для холодильника и рефрижератора: контроль температуры продуктов

Оглавление

Введение

1. Значение контроля температуры в холодильном оборудовании для сохранения качества продуктов

Влияние температурного режима на срок годности и безопасность пищевых продуктов

Температура является одним из главных факторов, определяющих скорость развития микроорганизмов, ферментативных реакций и химических процессов в продуктах. Повышение температуры всего на несколько градусов может в разы ускорить порчу.

Особенно чувствительны к нарушениям режима:

• мясо и мясопродукты (охлаждённые и замороженные);
• молоко и кисломолочные изделия;
• рыба и морепродукты;
• готовые блюда, салаты и кондитерские изделия с кремом;
• фрукты, овощи и зелень.

При температуре выше +8…+10 °C в большинстве скоропортящихся продуктов начинается активное размножение бактерий, в том числе патогенных. Замороженные продукты при оттаивании и повторном замораживании теряют структуру, влагу и вкусовые качества.

Риски и потери при нарушении холодной цепи

Нарушение температурного режима приводит к прямым и косвенным потерям:

• порча и списание целых партий продукции;
• штрафы и предписания со стороны контролирующих органов;
• отзыв продукции с рынка и репутационные риски;
• риски пищевых отравлений и претензии потребителей;
• дополнительные затраты на утилизацию и повторные закупки.

Своевременный контроль с помощью логгера позволяет выявить проблему на ранней стадии и принять меры до того, как ущерб станет значительным.

2. Нормативные документы, регулирующие температурный режим и его регистрацию

СанПиН 2.3.2.1324-03 и требования к условиям хранения

Основным документом, устанавливающим гигиенические требования к срокам годности и условиям хранения пищевых продуктов, является СанПиН 2.3.2.1324-03. Он определяет конкретные температурные режимы для различных групп товаров. Для большинства особо скоропортящихся и скоропортящихся продуктов рекомендуется температура (4 ± 2) °C. В приложениях к документу приведены таблицы с допустимыми сроками хранения при разных температурах.

ТР ТС 021/2011 «О безопасности пищевой продукции»

Технический регламент Таможенного союза ТР ТС 021/2011 устанавливает общие требования к безопасности пищевой продукции на всех этапах её обращения. Производители, перевозчики и продавцы обязаны обеспечивать соблюдение температурных режимов, указанных в технической документации на продукцию. Нарушение этих требований может повлечь административную и уголовную ответственность.

Соглашение СПС и ГОСТ Р 56940-2016 (EN 12830) для транспортных рефрижераторов

При международных и внутрироссийских перевозках скоропортящихся грузов применяется Соглашение о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах (СПС). Для регистрации температуры в рефрижераторах широко используются электронные логгеры, соответствующие ГОСТ Р 56940-2016 (гармонизирован с европейским стандартом EN 12830). Этот стандарт предъявляет требования к точности, надёжности и функциональным возможностям регистраторов данных, используемых в холодной цепи.

3. Логгер для холодильника и рефрижератора: назначение и принцип работы

Логгер температуры (или регистратор данных) — это автономный прибор, предназначенный для длительной записи показаний температуры и, в ряде моделей, относительной влажности. Основное назначение — обеспечить объективную, непрерывную информацию о температурном режиме в холодильном оборудовании или рефрижераторе без постоянного участия персонала.

Принцип работы прост и надёжен: встроенный датчик через заданные интервалы времени производит измерение, результат записывается во внутреннюю энергонезависимую память. После завершения периода регистрации или по требованию данные переносятся на компьютер через USB-интерфейс. Специальное программное обеспечение строит графики, рассчитывает минимальные и максимальные значения, формирует отчёты и позволяет настроить сигнализацию при выходе параметров за установленные пределы.

В отличие от разовых измерений обычным термометром, логгер даёт полную картину динамики температуры за весь период — от нескольких часов до нескольких месяцев.

4. Основные технические характеристики и возможности логгеров температуры и влажности

Диапазон измерений, точность и разрешение

Выбор логгера начинается с анализа диапазона измерений и требуемой точности. Для большинства задач в холодильном оборудовании и рефрижераторах достаточно диапазона от −30 °C до +70 °C.

Разрешение большинства современных моделей составляет 0,1 °C и 0,1 %RH, что вполне достаточно для задач пищевой отрасли и фармацевтики.

Объём памяти, интервалы регистрации и автономность

Важными параметрами являются объём внутренней памяти и возможность настройки интервала записи. Чем меньше интервал, тем быстрее заполняется память, но тем выше детализация данных.

• DT-172 — до 32 700 записей, интервал от 1 секунды до 24 часов;
• testo 174T — 16 000 показаний, интервал от 1 минуты до 24 часов;
• RGK UDL-21 — до 35 000 значений с возможностью автоматического формирования PDF-отчёта;
• DT-171 — до 32 000 показаний (по 16 000 на каждый канал).

Автономность работы от встроенной батареи у разных моделей варьируется от нескольких месяцев до года и более при умеренном интервале регистрации (15–30 минут).

Функции сигнализации, MAX/MIN и тревожных оповещений

Большинство логгеров оснащены светодиодной сигнализацией выхода за уставки. Пользователь может задать верхний и нижний пороги температуры и влажности. При нарушении пределов светодиод начинает мигать с заданной периодичностью (10, 20, 30 секунд или отключено для экономии батареи).

Дополнительно приборы фиксируют и отображают на дисплее или в отчёте максимальные и минимальные значения за период регистрации (функция MAX/MIN). Это позволяет быстро оценить, выходили ли параметры за допустимые пределы даже без детального анализа графика.

Программное обеспечение и передача данных на ПК

Все современные логгеры комплектуются или поддерживают бесплатное/фирменное программное обеспечение для Windows. Основные возможности ПО:

• настройка даты/времени, интервала записи и уставок сигнализации;
• выбор способа запуска (ручной, по времени, автоматический);
• выгрузка данных в виде графиков и таблиц;
• сохранение отчётов в форматах PDF, CSV, Excel;
• просмотр min/max/средних значений и точек росы (в моделях с функцией влажности).

Подключение осуществляется по USB. Во время выгрузки данных процесс регистрации обычно приостанавливается.

5. Применение логгеров в стационарных холодильных камерах, витринах и торговом оборудовании

В стационарном холодильном оборудовании логгеры решают задачу непрерывного автоматического контроля без необходимости ежедневного ручного ведения журналов температуры.

Рекомендации по размещению:

• в крупных холодильных камерах целесообразно использовать несколько логгеров, размещая их в разных зонах (возле двери, в центре объёма, возле испарителя) для выявления «горячих точек»;
• в холодильных витринах и прилавках прибор размещают в самой тёплой зоне — обычно на верхних полках;
• для особо ответственных объектов (аптеки, лаборатории, производства) применяют модели с возможностью подключения внешних зондов;
• приборы защищают от механических повреждений и прямого попадания влаги с помощью входящих в комплект чехлов или креплений.

Типичные задачи, решаемые логгерами в стационарном оборудовании:

1. Автоматизация ведения журналов температуры (данные выгружаются раз в неделю или реже).
2. Оперативное выявление отклонений благодаря светодиодной сигнализации.
3. Подтверждение соблюдения температурного режима при проверках Роспотребнадзора и других контролирующих органов.
4. Интеграция в систему HACCP в качестве критической контрольной точки (ККТ) с возможностью формирования отчётов.
5. Анализ эффективности работы холодильного оборудования (выявление сбоев компрессора, утечек хладагента и т.д.).

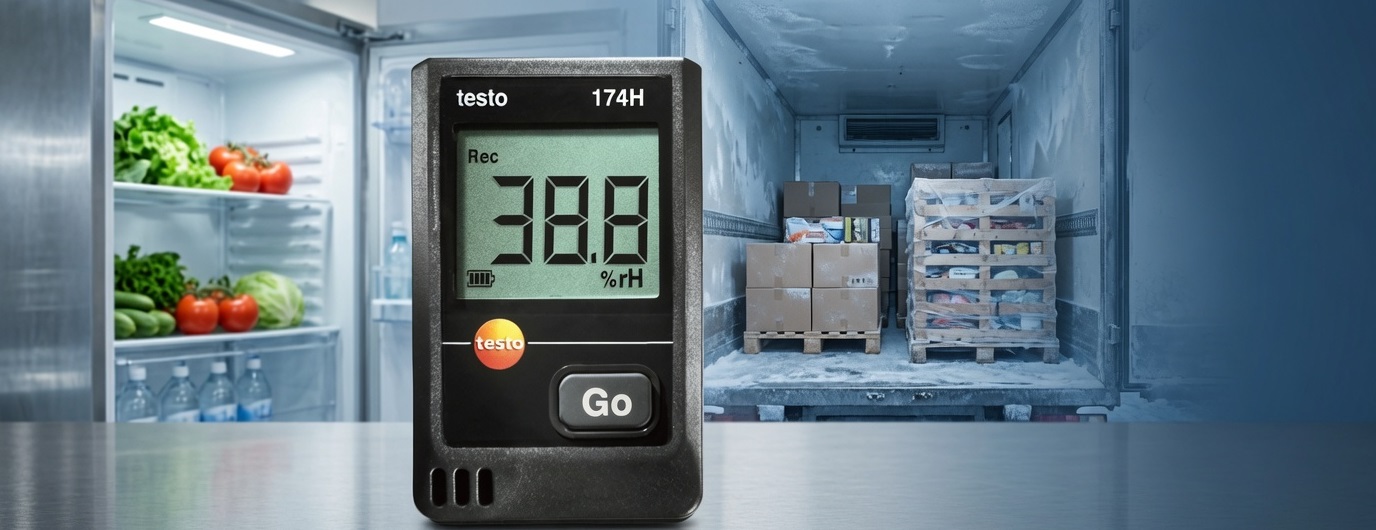

Компактные модели, такие как DT-172 или testo 174H, удобны для размещения внутри витрин и небольших камер. Более защищённые варианты (testo 174T с классом IP65) хорошо подходят для влажных производственных помещений и камер с частым открыванием дверей.

6. Особенности использования рефрижераторного логгера температуры при перевозке скоропортящихся грузов

При транспортировке пищевых продуктов в рефрижераторах требования к контролю температуры ещё более строгие, чем в стационарном оборудовании. Данные должны регистрироваться непрерывно на всём протяжении рейса, включая периоды загрузки, остановок и разгрузки. Логгер в этом случае становится важным элементом доказательной базы при проверках и разбирательствах по качеству груза.

Основные особенности применения логгеров в рефрижераторах:

• Необходимость высокой степени защиты корпуса от вибрации, ударов, пыли и влаги (рекомендуется класс IP65 и выше);
• Длительная автономность работы от батареи — часто требуется регистрация на протяжении 7–30 дней без подзарядки;
• Возможность работы в широком диапазоне внешних температур (от −40 °C до +70 °C и выше);
• Функция автоматического формирования отчёта в формате PDF сразу после остановки записи (удобно для водителей и экспедиторов);
• Наличие отметок событий (MARK) — водитель или экспедитор может вручную отметить моменты открытия дверей, загрузки или других значимых событий;
• Светодиодная сигнализация, видимая даже при ярком дневном свете, для оперативного реагирования на нарушения.

Для транспортных задач хорошо подходят защищённые компактные модели с длительным сроком работы от батареи, такие как testo 174T (класс защиты IP65, точность ±0,5 °C, до 500 дней автономности при интервале 15 минут) или RGK UDL-21 с функцией автоматического создания PDF-отчёта и возможностью делать отметки событий. Модели с большим объёмом памяти, например DT-172 или DT-171, позволяют вести запись с высоким разрешением даже при длительных междугородних перевозках.

7. Как правильно выбрать логгер для контроля температуры продуктов

Выбор логгера зависит от конкретных условий эксплуатации, типа продукции и требований нормативных документов. При покупке важно учитывать не только цену, но и функциональность, надёжность и удобство дальнейшего использования.

Ключевые критерии выбора:

• Диапазон и точность измерений — для пищевых продуктов обычно достаточно диапазона −30…+70 °C и точности ±0,5…1 °C;
• Объём памяти и интервал записи — должен соответствовать длительности рейса или периода хранения;
• Автономность — особенно важна для транспортных логгеров;
• Класс защиты (IP) — IP54 для стационарных условий, IP65 и выше — для рефрижераторов и влажных помещений;
• Функции сигнализации и MAX/MIN — позволяют быстро реагировать на нарушения;
• Программное обеспечение — удобный интерфейс, возможность экспорта в PDF и Excel, формирование отчётов;
• Дополнительные возможности — контроль влажности, точка росы, отметки событий, автоматический PDF-отчёт.

Перед окончательным выбором рекомендуется оценить не только технические характеристики, но и удобство программного обеспечения и наличие сервисной поддержки.

8. Практика установки, настройки и повседневной эксплуатации

Правильная настройка и эксплуатация логгера напрямую влияют на качество получаемых данных и удобство дальнейшей работы.

Типовой порядок настройки логгера:

1. Установите программное обеспечение на компьютер (обычно идёт в комплекте или скачивается с сайта производителя).
2. Подключите логгер к компьютеру по USB и запустите программу.
3. Установите текущие дату и время (синхронизация с компьютером).
4. Задайте интервал записи (рекомендуется 5–15 минут для пищевых продуктов).
5. Настройте верхний и нижний пороги сигнализации (уставки) в соответствии с требованиями к продукции.
6. Выберите способ запуска регистрации: ручной (нажатием кнопки на приборе) или автоматический (по времени или сразу после настройки).
7. Определите режим записи: непрерывный с перезаписью старых данных или остановка при заполнении памяти.
8. Сохраните настройки и отключите прибор от компьютера.

После настройки логгер готов к работе. Для стационарного использования его размещают в защищённом месте внутри камеры или витрины. В рефрижераторе прибор обычно крепят на стене или потолке в зоне, где температура наиболее критична (часто возле задней стенки или в зоне загрузки).

Важные моменты повседневной эксплуатации:

• Регулярно проверяйте индикатор заряда батареи;
• При замене батареи (в моделях с заменяемым элементом) обязательно заново настройте логгер;
• Не оставляйте прибор подключённым к компьютеру на длительное время — это может разрядить батарею;
• После остановки записи сразу выгружайте данные, чтобы не потерять отчёт (особенно важно для моделей с автоматическим PDF).

Модели RGK UDL-11 и RGK UDL-21 дополнительно позволяют ставить запись на паузу и возобновлять её без потери данных, что удобно при кратковременных остановках транспорта.

9. Анализ данных регистрации и формирование отчётов

После завершения периода регистрации данные необходимо выгрузить и проанализировать. Современное программное обеспечение предоставляет удобные инструменты для этого.

Основные возможности анализа:

• Построение графиков температуры и влажности во времени;
• Автоматический расчёт минимальных, максимальных и средних значений;
• Выделение периодов, когда параметры выходили за установленные уставки;
• Просмотр точного времени и длительности каждого нарушения;
• Добавление комментариев и отметок событий.

Большинство программ позволяют экспортировать данные в форматы PDF, Excel и CSV. Некоторые модели (например, RGK UDL-21) формируют готовый PDF-отчёт автоматически сразу после остановки записи — это особенно удобно для водителей и при передаче груза получателю.

Отчёты используются для:

• подтверждения соблюдения температурного режима при проверках;
• анализа работы холодильного оборудования и выявления неисправностей;
• документирования в рамках системы HACCP;
• разрешения спорных ситуаций с поставщиками и клиентами.

Правильно настроенный и регулярно используемый логгер превращает разрозненные измерения в полноценную систему мониторинга и управления качеством.

10. Преимущества внедрения системы мониторинга температуры с помощью логгеров

Внедрение логгеров температуры и влажности даёт ощутимые преимущества как для небольших предприятий, так и для крупных логистических компаний.

Главные преимущества:

• Соответствие нормативным требованиям — данные регистрации служат официальным подтверждением соблюдения СанПиН, ТР ТС 021/2011 и стандартов холодной цепи;
• Снижение потерь от порчи продукции — своевременное выявление нарушений позволяет быстро принять меры;
• Автоматизация контроля — отпадает необходимость ежедневного ручного ведения журналов температуры;
• Улучшение качества и безопасности продукции — постоянный мониторинг снижает риски для потребителей;
• Экономия времени и ресурсов — данные выгружаются быстро, отчёты формируются автоматически;
• Повышение доверия партнёров и клиентов — наличие объективных данных о температурном режиме становится конкурентным преимуществом;
• Возможность анализа эффективности оборудования — выявление проблем с холодильными установками на ранней стадии.

В долгосрочной перспективе система мониторинга на основе логгеров окупается за счёт сокращения потерь и снижения затрат на ручной контроль и устранение последствий нарушений.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
