Выбор диапазона измерений и точности логгеров для конкретных производственных задач

Оглавление

1. Введение

В условиях современного производства и логистики непрерывный контроль температуры и влажности становится обязательным элементом системы качества. Разовые измерения с помощью портативных термометров или гигрометров не способны отразить динамику изменений параметров среды в течение длительного времени. Именно поэтому широкое распространение получили автономные логгеры данных — компактные приборы, которые регистрируют показания с заданным интервалом и сохраняют их в энергонезависимой памяти.

Правильный подбор логгера начинается с двух ключевых характеристик: диапазона измерений и точности. Если диапазон окажется недостаточным, прибор либо выйдет за пределы рабочих условий, либо будет давать заведомо недостоверные результаты. Недостаточная точность может привести к ошибочным выводам о состоянии продукции, нарушению технологических режимов и, как следствие, к финансовым потерям или претензиям со стороны контролирующих органов.

Особенно высокие требования предъявляются в фармацевтической отрасли, пищевом производстве, электронике и при транспортировке термолабильных грузов. В этих сферах даже небольшое отклонение температуры или влажности способно существенно повлиять на качество и безопасность конечного продукта. Логгеры позволяют не только фиксировать данные, но и формировать отчёты, которые служат доказательной базой при аудитах и проверках.

При выборе прибора необходимо учитывать реальные условия эксплуатации: минимальные и максимальные значения температуры и влажности, которые могут возникнуть, требуемый уровень точности для конкретной задачи, а также дополнительные факторы — класс защиты, автономность работы и удобство считывания данных. В дальнейшем мы подробно разберём каждый из этих аспектов и покажем, как правильно соотнести технические характеристики логгера с производственными потребностями.

2. Ключевые технические характеристики логгеров

Диапазон измерений определяет интервал значений, в котором прибор гарантированно обеспечивает заявленную точность. Выход за пределы этого интервала может привести к некорректным показаниям или даже повреждению чувствительного элемента. Большинство промышленных логгеров температуры и влажности работают в диапазоне от −30…−40 °C до +70…+80 °C. Этого достаточно для большинства задач холодильной логистики, складского хранения и производственных процессов с умеренными температурами.

Точность измерений — это максимальная допустимая погрешность показаний относительно истинного значения. Она обычно указывается в абсолютных единицах (°C или %RH) и может быть постоянной по всему диапазону или меняться в разных зонах. Разрешение показывает наименьшее изменение параметра, которое прибор способен зарегистрировать. В современных логгерах разрешение по температуре чаще всего составляет \( 0,1^\circ \text{C} \), по влажности — \( 0,1 \dots 1 \% \text{RH} \).

Для наглядного сравнения приведём основные характеристики нескольких распространённых моделей логгеров, которые часто применяются в промышленных условиях:

Как видно из таблицы, модели с равномерной точностью по всему диапазону (Testo 174T, RGK UDL-11) удобнее для задач, где температура может значительно меняться. Приборы с дифференцированной точностью (DT-172) требуют более внимательного анализа условий эксплуатации, чтобы не попасть в зону повышенной погрешности.

3. Выбор диапазона измерений под производственные задачи

Диапазон измерений должен с запасом перекрывать все возможные значения параметра в процессе эксплуатации. Недостаточный нижний предел приводит к тому, что в морозильных камерах или при транспортировке в зимний период прибор перестаёт давать корректные показания. Завышенный верхний предел без необходимости обычно не критичен, но может влиять на стоимость и габариты устройства.

При выборе диапазона рекомендуется учитывать следующие факторы:

• Минимальная и максимальная температура, которая может возникнуть в штатном режиме и при аварийных ситуациях.
• Возможные кратковременные пики (например, при открывании дверей холодильной камеры или при погрузке/разгрузке).
• Требования нормативных документов к контролируемым диапазонам для конкретной отрасли.
• Необходимость регистрации влажности одновременно с температурой или только температуры.

В холодильной логистике и складском хранении продуктов питания наиболее востребован диапазон \( -30 \dots +70^\circ \text{C} \). Этого достаточно для большинства рефрижераторов, холодильных камер и витрин. Модели Testo 174T и RGK UDL-11 полностью закрывают эти потребности и обеспечивают равномерную точность по всему интервалу.

В фармацевтическом производстве и при хранении лекарственных препаратов часто требуется контроль в узких диапазонах (2…8 °C для холодильников или 15…25 °C для помещений с контролируемой температурой). Здесь важно не только попадание в диапазон, но и высокая стабильность показаний. Логгеры с нижним пределом −20…−30 °C и верхним +70 °C отлично справляются с этими задачами.

При транспортировке грузов в рефрижераторных контейнерах диапазон должен учитывать возможные отклонения при длительных остановках или поломках холодильного оборудования. В таких случаях предпочтительны модели с расширенным нижним пределом до −40 °C (например, DT-171) или с повышенной устойчивостью к вибрации и перепадам.

В производственных цехах, где ведётся сушка материалов, полимеризация покрытий или контроль микроклимата в чистых помещениях, диапазон обычно уже — от +10…+15 °C до +50…+60 °C. Здесь на первый план выходит точность в средней части шкалы и возможность одновременного измерения влажности.

4. Требования к точности измерений

Точность логгера напрямую определяет достоверность получаемых данных и возможность их использования для принятия решений. В разных отраслях требования существенно различаются. В пищевой промышленности и фармацевтике чаще всего предъявляется требование к точности не хуже ±0,5 °C. Это связано с необходимостью подтверждения соблюдения температурного режима при хранении и транспортировке термолабильной продукции.

Стандарт EN 12830 устанавливает требования к регистраторам температуры, применяемым при перевозке и хранении пищевых продуктов. Приборы, соответствующие этому стандарту, должны обеспечивать заданную точность и проходить периодическую поверку. Выбор логгера с точностью ±0,5 °C по всему диапазону (Testo 174T, RGK UDL-11) позволяет с большей уверенностью соответствовать таким требованиям.

Погрешность в 1 °C, допустимая для многих технических задач, в фармацевтике или при контроле вакцин может привести к серьёзным последствиям. Даже небольшое систематическое завышение или занижение температуры способно исказить оценку оставшегося срока годности или безопасности продукта. Поэтому для критически важных процессов рекомендуется выбирать приборы с равномерной высокой точностью по всему рабочему диапазону.

Для относительной влажности типичная требуемая точность в среднем диапазоне (30…70 %RH) составляет ±3 %RH. В зонах крайних значений влажности (ниже 20 % или выше 80 %) погрешность обычно возрастает. Это необходимо учитывать при контроле чистых помещений, производстве электроники или хранении гигроскопичных материалов.

Разрешение \( 0,1^\circ \text{C} \) позволяет фиксировать небольшие колебания температуры, которые могут быть критичны для некоторых технологических процессов. Однако высокое разрешение само по себе не гарантирует высокой точности — эти два параметра следует рассматривать совместно.

При подборе логгера важно также обратить внимание на то, как указана точность в документации: является ли она постоянной по всему диапазону или меняется в разных температурных зонах. Модели с дифференцированной точностью требуют более тщательного анализа условий эксплуатации, чтобы избежать работы в зоне повышенной погрешности.

5. Практические примеры подбора логгеров под конкретные задачи

Рассмотрим несколько типичных производственных ситуаций и покажем, как правильно соотнести требования задачи с характеристиками логгеров. Каждый пример основан на реальных условиях эксплуатации и учитывает как диапазон измерений, так и необходимую точность.

Контроль температуры в холодильных камерах и рефрижераторном транспорте

Для холодильных камер и транспортных рефрижераторов характерны температуры в интервале от −25 до +8 °C. Здесь критически важно, чтобы логгер сохранял заявленную точность даже при кратковременных скачках температуры во время загрузки или размораживания. Рекомендуется выбирать модели с диапазоном не уже −30…+70 °C и равномерной точностью ±0,5 °C по всему интервалу.

Хорошо подходят компактные логгеры Testo 174T и RGK UDL-11. Они обеспечивают достаточный объём памяти (16 000–35 000 записей), длительную автономную работу и класс защиты, позволяющий использовать прибор во влажных условиях. При необходимости одновременного контроля влажности (например, в камерах созревания сыров или фруктов) целесообразно рассмотреть модели с комбинированным измерением — RGK UDL-21 или DT-172.

Фармацевтическое хранение и транспортировка

В фармацевтике чаще всего требуется поддержание узких диапазонов: 2…8 °C для холодильников и 15…25 °C для помещений с контролируемой температурой. Точность должна быть не хуже ±0,5 °C, а данные — пригодны для формирования валидационных отчётов. Дополнительно важна возможность установки уставок сигнализации и удобный экспорт данных в формате, удобном для аудита.

В этих условиях оптимальным выбором становятся логгеры с высокой стабильностью показаний по всему диапазону, такие как Testo 174T или RGK UDL-11. При необходимости регистрации влажности (для гигроскопичных препаратов) предпочтительны комбинированные модели Testo 174H или DT-172. Большой объём памяти позволяет вести непрерывный мониторинг в течение нескольких месяцев без частого считывания данных.

Контроль микроклимата в производственных цехах и чистых помещениях

В производстве электроники, фармацевтических субстанций или при нанесении покрытий требуется одновременный контроль температуры и относительной влажности. Типичные диапазоны: температура +18…+26 °C, влажность 30…60 %RH. Здесь важна точность влажности не хуже ±3 %RH в рабочей зоне и возможность быстрого реагирования на отклонения.

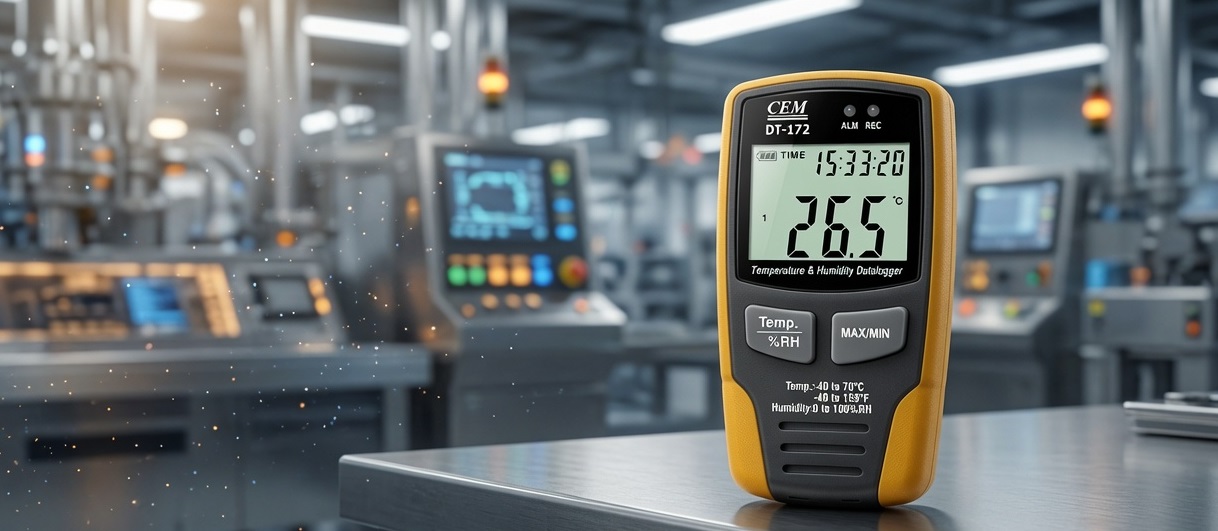

Для таких задач хорошо зарекомендовали себя комбинированные логгеры Testo 174H, RGK UDL-21 и DT-172. Они позволяют регистрировать оба параметра с высоким разрешением и формировать графики для анализа стабильности технологического процесса. При работе в запылённых или влажных цехах стоит обратить внимание на класс защиты корпуса.

Складское хранение и системы вентиляции и кондиционирования (HVAC)

На складах и в системах HVAC диапазон температур обычно шире: от +5 до +35 °C, влажность — от 20 до 80 %RH. Задача — обеспечить равномерность микроклимата и предотвратить конденсацию или пересушку материалов. Требования к точности здесь несколько мягче (±1 °C и ±5 %RH), но важен большой объём памяти и возможность длительной автономной работы.

В этом сегменте успешно применяются как специализированные модели с расширенным диапазоном (DT-171), так и универсальные комбинированные логгеры DT-172 и Testo 174H. Они позволяют вести мониторинг в течение длительного времени и оперативно выявлять проблемные зоны на складе.

Для удобства выбора ниже приведена сводная таблица рекомендаций по типичным производственным задачам:

6. Дополнительные параметры, влияющие на выбор

Помимо диапазона измерений и точности, при окончательном выборе логгера следует учитывать ряд дополнительных характеристик, которые напрямую влияют на удобство эксплуатации и надёжность получаемых данных.

Объём памяти и настраиваемый интервал записи определяют, как долго прибор может работать без считывания данных. Для большинства промышленных задач достаточно памяти на 16 000–35 000 записей. Интервал регистрации обычно выбирают от 1 минуты до 1 часа в зависимости от скорости изменения параметров. Чем чаще происходят измерения, тем быстрее заполняется память.

Время автономной работы особенно важно при длительном мониторинге в труднодоступных местах. Современные логгеры на литиевых элементах питания способны работать от нескольких месяцев до двух лет при интервале записи 15 минут. При этом стоит помнить, что использование светодиодной сигнализации и частая передача данных сокращают ресурс батареи.

Класс защиты корпуса (IP) определяет устойчивость прибора к пыли и влаге. Для влажных производственных помещений, холодильных камер и наружного применения рекомендуется IP65 и выше (например, Testo 174T). В сухих офисных и складских условиях достаточно IP20–IP54.

Наличие функций сигнализации, программного обеспечения для анализа и возможности формирования отчётов значительно повышает ценность логгера. Многие модели позволяют задавать верхние и нижние уставки, при выходе за которые срабатывает светодиод или записывается событие. Программное обеспечение даёт возможность строить графики, рассчитывать средние, минимальные и максимальные значения, а также экспортировать данные в удобных форматах.

Дополнительно стоит обратить внимание на способ запуска регистрации (ручной, по времени, автоматический), возможность циклической записи с перезаписью старых данных и наличие защитного чехла или крепления для установки в нужном месте.

7. Типичные ошибки при выборе диапазона и точности

При подборе логгера специалисты часто допускают ошибки, которые впоследствии приводят к недостоверным данным или дополнительным затратам. Рассмотрим наиболее распространённые из них.

Первая ошибка — выбор прибора с диапазоном измерений «впритык» без запаса. Если реальные температуры могут кратковременно выходить за заявленные пределы (например, при открывании дверей камеры или в летний период на складе), показания становятся недостоверными. Всегда рекомендуется предусматривать запас не менее 5–10 °C с обеих сторон ожидаемого диапазона.

Вторая распространённая ошибка — игнорирование того, что точность у некоторых моделей указана только в определённой части диапазона. Приборы с дифференцированной точностью (например, DT-172) требуют внимательного анализа условий: если рабочая температура часто находится в зоне повышенной погрешности, лучше выбрать модель с равномерной точностью по всему диапазону (Testo 174T или RGK UDL-11).

Третья ошибка — использование бытовых или полупрофессиональных логгеров для промышленных задач. Такие приборы часто имеют меньшую стабильность показаний, худшую защиту корпуса и ограниченные возможности по памяти и интервалу записи. В результате данные не принимаются контролирующими органами или не позволяют вовремя выявить отклонения.

Четвёртая ошибка — недооценка необходимости периодической поверки и калибровки. Даже самый точный логгер со временем может терять метрологические характеристики. Для задач, где данные используются в качестве доказательной базы (фармацевтика, пищевая промышленность), важно выбирать модели, для которых доступна поверка и которые соответствуют требованиям отраслевых стандартов.

Пятая ошибка — пренебрежение контролем влажности при решении задач, где она критична. Во многих случаях отклонения влажности оказывают не меньшее влияние на качество продукции, чем температура. В таких ситуациях целесообразно сразу выбирать комбинированные логгеры температуры и влажности.

Чтобы избежать перечисленных ошибок, рекомендуется на этапе подбора чётко сформулировать требования к диапазону, точности, условиям эксплуатации и необходимым дополнительным функциям, а затем сравнить несколько моделей по этим критериям.
