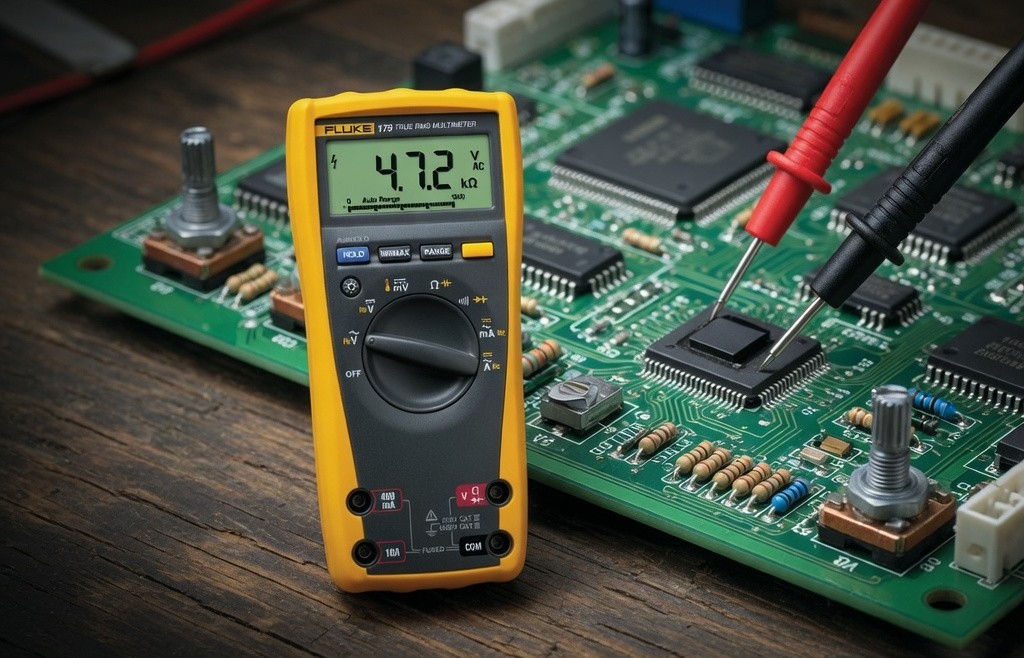

Как проверить микросхемы и переменные резисторы мультиметром прямо на плате

Оглавление

• 1. Введение
• 2. Меры безопасности при проверке на плате
• 3. Подготовка мультиметра и платы к измерениям
• 4. Проверка переменных резисторов мультиметром прямо на плате
• 5. Общие принципы проверки микросхем на плате
• 6. Проверка аналоговых микросхем
• 7. Проверка цифровых микросхем
• 8. Типичные неисправности, ошибки измерения и практические рекомендации

1. Введение

Проверка электронных компонентов непосредственно на печатной плате является одной из наиболее востребованных процедур в ремонте и диагностике радиоэлектронной аппаратуры. Мультиметр остаётся основным инструментом для первичной оценки состояния переменных резисторов и микросхем без демонтажа. Такой подход позволяет существенно сократить время диагностики, снизить риск повреждения платы при пайке и сохранить оригинальные характеристики монтажа.

Переменные резисторы (потенциометры и подстроечные резисторы) подвержены износу токосъёмного элемента, загрязнению и механическим повреждениям. Микросхемы, в свою очередь, выходят из строя из-за перенапряжений, статического электричества, перегрева и деградации внутренних структур. В обоих случаях мультиметр даёт возможность выявить обрывы, короткие замыкания, аномальные сопротивления и нарушения переходов pn-переходов.

Следует понимать, что измерения «на плате» (in-circuit) всегда имеют ограничения. Параллельные цепи, обвязка компонентами и особенности топологии могут искажать показания. Тем не менее грамотная методика позволяет получить достаточно достоверную информацию для принятия решения о замене или дальнейшем углублённом контроле.

Нормативные требования к безопасности при работе с измерительными приборами и электронным оборудованием отражены в ГОСТ IEC 61010-1 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования» и в Правилах по охране труда при эксплуатации электроустановок. Соблюдение этих документов обязательно при любых измерениях.

2. Меры безопасности при проверке на плате

Перед началом любых измерений плата должна быть полностью обесточена. Наличие остаточного напряжения на конденсаторах представляет реальную опасность как для оператора, так и для измерительного прибора. Конденсаторы большой ёмкости необходимо разрядить через резистор номиналом 1–10 кОм мощностью не менее 2 Вт. Использование металлического инструмента для закорачивания выводов конденсатора недопустимо.

Рабочее место должно исключать возможность случайного прикосновения к токоведущим частям соседних устройств. Если плата остаётся в составе изделия, все внешние источники питания отключаются, а сетевой шнур извлекается из розетки. При работе с платами, содержащими высоковольтные цепи (импульсные блоки питания, строчные развёртки, высоковольтные преобразователи), дополнительно применяются средства индивидуальной защиты — диэлектрические перчатки и защитные очки.

Мультиметр должен соответствовать категории измерения не ниже CAT II 600 В. Для работы в условиях, близких к силовым цепям, предпочтительна категория CAT III. Перед каждым использованием проверяется целостность изоляции щупов и отсутствие повреждений корпуса прибора. Запрещается использовать прибор с видимыми дефектами изоляции или с разряженными элементами питания, если это влияет на достоверность показаний.

Особое внимание уделяется защите от статического электричества. Микросхемы чувствительны к электростатическому разряду. При работе с КМОП- и МОП-структурами оператор должен быть заземлён через антистатический браслет, а плата размещена на антистатическом коврике. Несоблюдение этих мер может привести к скрытым повреждениям, которые проявятся уже после сборки изделия.

Соблюдение перечисленных требований обеспечивает безопасность оператора и сохранность проверяемой аппаратуры.

3. Подготовка мультиметра и платы к измерениям

Качество результатов напрямую зависит от правильной подготовки. Мультиметр переводят в режим измерения сопротивления или в режим проверки диодов в зависимости от задачи. Перед началом работы рекомендуется выполнить проверку самого прибора: замкнуть щупы в режиме сопротивления — показания должны быть близки к нулю (обычно менее 0,5 Ом с учётом сопротивления проводов). В режиме прозвонки должен раздаваться звуковой сигнал.

Плату очищают от пыли, остатков флюса и загрязнений в зоне предполагаемых измерений. Сильные загрязнения могут создавать паразитные пути проводимости и искажать результаты. При необходимости контакты переменных резисторов и выводы микросхем обезжиривают изопропиловым спиртом.

Важно определить тип проверяемых компонентов. Переменные резисторы бывают линейными и логарифмическими, проволочными и композитными, однооборотными и многооборотными. Микросхемы делятся на аналоговые (операционные усилители, компараторы, стабилизаторы) и цифровые (логика, микроконтроллеры, память). От типа зависит выбор методики.

Рекомендуется иметь схему электрическую принципиальную или, как минимум, распиновку микросхем. Без понимания, какие выводы являются питанием, землёй, входами и выходами, интерпретация показаний становится практически невозможной. При отсутствии схемы помогают маркировка корпуса, типовые цоколёвки и сравнительные измерения на однотипных исправных платах.

Щупы мультиметра должны иметь острые наконечники или специальные игольчатые насадки для надёжного контакта с выводами компонентов, особенно при плотном монтаже. Использование тупых щупов приводит к проскальзыванию и ложным показаниям.

• Проверить нулевые показания мультиметра при замкнутых щупах.
• Очистить зону измерений от загрязнений.
• Определить тип и номинал проверяемых компонентов.
• Подготовить схему или распиновку.
• Убедиться в исправности щупов и антистатической защиты.

Только после выполнения всех подготовительных операций можно переходить непосредственно к измерениям.

4. Проверка переменных резисторов мультиметром прямо на плате

Переменный резистор представляет собой резистивный элемент с подвижным контактом (движком). Основные неисправности — обрыв резистивного слоя, нарушение контакта движка, повышенное переходное сопротивление, механический износ и загрязнение токопроводящей дорожки. Все эти дефекты успешно выявляются мультиметром без демонтажа при соблюдении определённых правил.

Первый этап — измерение сопротивления между крайними выводами (выводы 1 и 3 у стандартного потенциометра). Полученное значение должно соответствовать номиналу, указанному на корпусе или в документации, с учётом допуска (обычно ±10 % или ±20 %). Если сопротивление значительно выше номинала или прибор показывает обрыв, резистивный элемент повреждён. Если сопротивление близко к нулю — имеет место внутреннее короткое замыкание или сильное загрязнение.

Второй этап — проверка работы движка. Один щуп устанавливают на средний вывод (движок), второй — поочерёдно на крайние выводы. При плавном вращении оси сопротивление должно изменяться монотонно от минимального значения (близкого к нулю) до максимального (близкого к номиналу). Резкие скачки, провалы до бесконечности или участки с постоянным сопротивлением указывают на износ или загрязнение токосъёмной дорожки.

При измерениях на плате необходимо учитывать параллельные цепи. Если параллельно переменному резистору установлены другие компоненты (конденсаторы, резисторы, входы микросхем), показания будут занижены. В таких случаях рекомендуется отпаять один крайний вывод резистора. Это минимальное вмешательство, которое полностью исключает влияние обвязки и позволяет получить истинные значения.

Для подстроечных резисторов (триммеров) методика аналогична. Из-за малого размера и плотного монтажа особенно важно использовать игольчатые щупы. Многооборотные потенциометры проверяют на всём диапазоне регулировки — иногда дефект проявляется только в определённом секторе.

Дополнительно можно проверить переменный резистор в режиме проверки диодов, если конструкция содержит защитные элементы, однако для большинства композитных и проволочных потенциометров этот режим не информативен. Основным остаётся измерение сопротивления.

После завершения измерений, если один из выводов был отпаян, его необходимо аккуратно вернуть на место, соблюдая температурный режим пайки. Чрезмерный нагрев может повредить резистивный слой.

5. Общие принципы проверки микросхем на плате

Проверка микросхем мультиметром на плате — это косвенный метод, позволяющий выявить грубые дефекты: внутренние короткие замыкания между выводами питания, обрывы выводов, пробой защитных диодов и аномально низкое сопротивление между сигнальными выводами. Более тонкие неисправности (деградация параметров, частичная потеря функциональности) мультиметром, как правило, не обнаруживаются и требуют осциллографа, логического анализатора или функционального тестирования.

Основной режим работы мультиметра при проверке микросхем — измерение сопротивления и режим проверки диодов (прозвонка pn-переходов). Перед началом измерений плата должна быть полностью обесточена, а конденсаторы разряжены. Подача питания на плату во время измерений сопротивления категорически запрещена — это приводит к повреждению мультиметра и искажению результатов.

Первым всегда проверяют цепи питания. Между выводами питания (VCC, VDD) и общим проводом (GND, VSS) измеряют сопротивление. Для большинства цифровых и аналоговых микросхем в исправном состоянии сопротивление составляет от нескольких сотен ом до единиц килоом (зависит от типа и наличия внутренних подтяжек). Значение, близкое к нулю (менее 10–20 Ом), почти всегда указывает на внутреннее короткое замыкание либо на внешний дефект в обвязке (пробитый конденсатор фильтрации, КЗ на соседнем компоненте).

Далее выполняют проверку защитных диодов, встроенных практически во все современные микросхемы. В режиме проверки диодов один щуп устанавливают на вывод питания или земли, второй — на сигнальный вывод. Типичное падение напряжения на открытом защитном диоде составляет 0,4–0,7 В. Отсутствие показаний или значение, близкое к нулю, свидетельствует о пробое защиты или внутреннем КЗ. Аналогичную проверку проводят в обратной полярности.

Важным приёмом является сравнительный метод. Если на плате имеется несколько однотипных микросхем или известна заведомо исправная плата того же типа, измеряют сопротивления и падения напряжения на одноимённых выводах. Существенные расхождения (более 20–30 %) указывают на возможный дефект.

При измерениях необходимо помнить о влиянии обвязки. Резисторы, конденсаторы, другие микросхемы, подключённые к проверяемым выводам, создают параллельные цепи. Поэтому результаты всегда интерпретируют с учётом схемы. В сомнительных случаях один или несколько выводов микросхемы временно отпаивают для исключения влияния внешних компонентов.

• Всегда начинать с проверки цепей питания (VCC–GND).
• Использовать режим проверки диодов для оценки защитных переходов.
• Применять сравнительный метод с исправными микросхемами.
• Учитывать влияние параллельных цепей обвязки.
• При необходимости отпаивать отдельные выводы для уточнения.

Соблюдение этих принципов позволяет получить максимум информации при минимальном вмешательстве в конструкцию платы. Дальнейшие разделы детализируют методики применительно к аналоговым и цифровым микросхемам.

6. Проверка аналоговых микросхем

Аналоговые микросхемы (операционные усилители, компараторы, стабилизаторы напряжения, аналоговые ключи, инструментальные усилители) проверяются мультиметром на плате преимущественно в режимах измерения сопротивления и проверки диодов. Функциональные параметры (коэффициент усиления, напряжение смещения, скорость нарастания) мультиметром не контролируются.

Начинают всегда с цепей питания. Между выводами питания (V+ / VCC и V− / VEE или GND) измеряют сопротивление. Для большинства операционных усилителей и компараторов в обесточенном состоянии оно составляет от сотен ом до нескольких килоом. Значение менее 20–30 Ом указывает на внутреннее короткое замыкание или пробой конденсатора развязки. Сопротивление, близкое к бесконечности, может свидетельствовать об обрыве внутреннего соединения питания, хотя чаще это маскируется внешними цепями.

Далее проверяют защитные диоды на входах и выходах. В режиме проверки диодов один щуп устанавливают на вывод питания (положительный или отрицательный), второй — на сигнальный вывод. Типичное прямое падение напряжения на защитном диоде составляет \(0{,}4{-}0{,}7\,\text{В}\). Отсутствие показаний или значение около нуля говорит о пробое защиты. Обратная полярность должна давать «обрыв» или очень высокое сопротивление.

Для операционных усилителей дополнительно измеряют сопротивление между входами (инвертирующим и неинвертирующим). В исправной микросхеме оно обычно высокое (сотни килоом и выше), если нет внешней обвязки. Низкое сопротивление между входами часто указывает на пробой входного дифференциального каскада.

Стабилизаторы напряжения (серии 78xx, 79xx, регулируемые) проверяют по сопротивлению между входным, выходным и общим выводами. Между входом и выходом в прямом направлении (вход — плюс щупа) обычно наблюдается сопротивление в пределах единиц–десятков ом. Полный обрыв или короткое замыкание между любыми выводами — явный признак неисправности.

При наличии одинаковых микросхем на плате обязательно применяют сравнительный метод. Расхождение показаний более 25–30 % на одноимённых выводах требует дополнительной проверки с частичным отпаиванием выводов.

• Всегда начинать с измерения сопротивления цепей питания.
• Проверять защитные диоды на всех сигнальных выводах.
• Контролировать сопротивление между входами операционных усилителей.
• Использовать сравнительные измерения на однотипных микросхемах.
• При сомнениях отпаивать один или два вывода для исключения влияния обвязки.

7. Проверка цифровых микросхем

Цифровые микросхемы (логика ТТЛ и КМОП, счётчики, регистры, буферы, простые микроконтроллеры) проверяются мультиметром на плате по тем же базовым принципам, что и аналоговые, но с учётом особенностей внутренней структуры.

Первым делом измеряют сопротивление между выводами питания VCC (VDD) и GND (VSS). Для большинства КМОП-микросхем в обесточенном состоянии оно составляет от нескольких сотен ом до единиц килоом. Значение менее 10–15 Ом почти всегда означает внутреннее короткое замыкание. Для ТТЛ-логики сопротивление питания обычно ниже, чем у КМОП, но также не должно приближаться к нулю.

Основной информативный метод — проверка встроенных защитных диодов. Практически все современные цифровые микросхемы имеют диодную защиту входов и выходов относительно питания и земли. В режиме проверки диодов:

• чёрный щуп на GND, красный на сигнальный вывод — должно быть падение \(0{,}4{-}0{,}7\,\text{В}\);
• красный щуп на VCC, чёрный на сигнальный вывод — аналогичное падение;
• обратные полярности дают «обрыв».

Отсутствие диода или показание, близкое к нулю, указывает на пробой защиты или внутреннее КЗ. Этот тест особенно эффективен для выявления повреждений от статического электричества и перенапряжений.

Дополнительно измеряют сопротивление между соседними сигнальными выводами. В исправной микросхеме оно высокое. Низкое сопротивление может говорить о внутреннем замыкании или о наличии внешней перемычки (в этом случае необходимо сверяться со схемой).

Для микросхем с открытым коллектором или открытым стоком проверяют состояние выхода относительно питания и земли. В режиме диодов выход часто ведёт себя как обычный сигнальный вывод с защитными диодами.

Микроконтроллеры и сложные цифровые ИС проверяются аналогично, однако из-за большого числа выводов и внутренней обвязки результаты интерпретируют осторожно. Наиболее достоверны измерения на выводах питания, сброса (RESET), кварцевого резонатора и портах, не имеющих внешней нагрузки.

Сравнительный метод остаётся одним из самых надёжных. При наличии нескольких одинаковых цифровых микросхем или исправной платы того же типа расхождения в показаниях сразу выявляют проблемный корпус.

8. Типичные неисправности, ошибки измерения и практические рекомендации

Наиболее часто выявляемые мультиметром неисправности микросхем и переменных резисторов на плате:

• внутреннее короткое замыкание цепей питания;
• пробой защитных диодов входов и выходов;
• обрыв выводов (особенно у микросхем в корпусах SOP, SSOP, QFP);
• износ и загрязнение токосъёмной дорожки переменных резисторов;
• повышенное переходное сопротивление движка потенциометра;
• частичный пробой входных каскадов операционных усилителей.

Типичные ошибки при измерениях, которые приводят к ложным выводам:

• измерения на плате под напряжением (прибор и микросхема могут быть повреждены);
• игнорирование влияния параллельных цепей обвязки;
• использование тупых или окисленных щупов;
• отсутствие сравнительных измерений;
• неправильная интерпретация показаний без учёта схемы.

Практические рекомендации, повышающие достоверность диагностики:

1. Всегда начинать с полного обесточивания и разряда конденсаторов.
2. Проверять сначала цепи питания, затем защитные диоды.
3. Применять сравнительный метод при любой возможности.
4. При сомнительных результатах отпаивать минимально необходимое число выводов.
5. Фиксировать все показания — это помогает при повторных измерениях и сравнении.
6. После любых паяльных работ контролировать отсутствие перемычек и качество пайки.

Мультиметр не заменяет осциллограф, анализатор логических состояний или функциональный тестер. Он позволяет быстро отсеять грубые дефекты и значительно сузить круг подозреваемых компонентов. В сочетании с принципиальной схемой и сравнительными измерениями этот инструмент остаётся незаменимым на первом этапе диагностики.

Для регулярной и точной работы рекомендуется иметь мультиметр с режимом проверки диодов, достаточно высоким разрешением на малых сопротивлениях и надёжными щупами с игольчатыми наконечниками. При выборе прибора важно учитывать категорию измерения и качество сборки — от этого напрямую зависит безопасность и достоверность результатов. Купить современный мультиметр подходящей цены и характеристик можно в специализированных магазинах контрольно-измерительных приборов, где представлен широкий выбор моделей для профессиональной диагностики электронных плат.
