Как проверить теплый пол и греющий кабель мультиметром: пошаговая диагностика системы обогрева пола

Оглавление

• 1. Введение — зачем проверять теплый пол и греющий кабель мультиметром
• 2. Какие неисправности можно выявить мультиметром
• 3. Какой мультиметр нужен для проверки теплого пола
• 4. Подготовка к диагностике
• 5. Проверка сопротивления греющего кабеля (пошагово)
• 6. Проверка сопротивления изоляции
• 7. Проверка на обрыв и короткое замыкание
• 8. Особенности проверки саморегулирующегося кабеля и матов
• 9. Типичные ошибки при диагностике и как их избежать
• 10. Когда стоит обратиться к специалисту и когда можно решить проблему самостоятельно

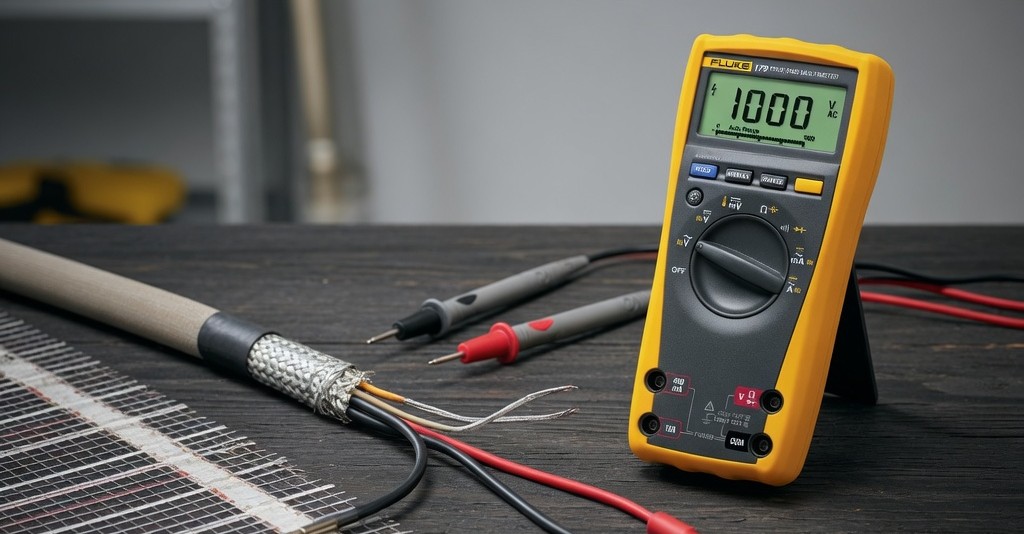

1. Введение — зачем проверять теплый пол и греющий кабель мультиметром

Электрический теплый пол и греющий кабель — это системы, которые работают в скрытом состоянии под стяжкой, плиткой или другим напольным покрытием. После укладки доступ к кабелю практически отсутствует, поэтому любая неисправность превращается в серьезную проблему. Именно поэтому проверка греющего кабеля мультиметром является обязательным этапом как перед монтажом, так и после укладки стяжки, а также при появлении первых признаков неисправности.

Мультиметр позволяет быстро и без разрушения конструкции определить основные электрические параметры кабеля: целостность токопроводящей жилы, соответствие сопротивления паспортным данным и наличие грубых повреждений изоляции. Эти измерения дают возможность вовремя выявить брак, повреждения при транспортировке или ошибки монтажа до того, как система будет залита бетоном.

Практика показывает, что значительная часть отказов теплых полов происходит не из-за естественного износа, а из-за скрытых дефектов, которые можно было обнаружить на этапе проверки. Согласно требованиям Правил устройства электроустановок (ПУЭ, 7-е издание) и рекомендациям производителей нагревательных систем, электрические параметры греющего кабеля должны контролироваться до и после монтажа. Это снижает риск аварийных ситуаций, связанных с перегревом, коротким замыканием или утечкой тока.

Проверка мультиметром особенно важна в следующих случаях:

• перед началом монтажа нового кабеля или мата;
• после укладки кабеля, но до заливки стяжки;
• после заливки стяжки и перед укладкой финишного покрытия;
• при появлении признаков неисправности: пол не греет, греет неравномерно, срабатывает УЗО или автоматический выключатель;
• при покупке кабеля с рук или со склада длительного хранения.

Мультиметр не заменяет полноценную диагностику мегаомметром, однако для большинства бытовых задач его возможностей достаточно. Правильно выполненные измерения позволяют либо подтвердить исправность системы, либо обоснованно принять решение о замене участка кабеля или всего комплекта.

Чтобы точно проверить теплый пол и греющий кабель на целостность и сопротивление, купите цифровой мультиметр RGK DM-40 для надёжной диагностики.

2. Какие неисправности можно выявить мультиметром

Мультиметр в режиме измерения сопротивления и прозвонки позволяет обнаружить несколько ключевых типов неисправностей греющего кабеля и теплого пола. Ниже перечислены основные дефекты, которые диагностируются этим прибором.

Обрыв токопроводящей жилы. Это одна из самых распространенных неисправностей. Обрыв возникает при механическом повреждении кабеля во время монтажа, при чрезмерном натяжении или в результате термического разрушения. При измерении сопротивления между токоведущими жилами прибор показывает бесконечность (обрыв цепи).

Короткое замыкание между жилами. Возникает при повреждении изоляции между фазной и нулевой жилами. Сопротивление падает практически до нуля. Такая неисправность часто приводит к мгновенному срабатыванию автоматического выключателя.

Нарушение изоляции относительно экрана или земли. При повреждении внешней изоляции или экранирующей оплетки сопротивление между токоведущей жилой и экраном (или заземляющим проводником) снижается. Мультиметр в режиме измерения сопротивления может показать низкие значения, однако для точной оценки изоляции желательно использовать мегаомметр.

Несоответствие сопротивления паспортным данным. Каждому греющему кабелю соответствует определенное сопротивление, зависящее от длины и удельного сопротивления. Отклонение более чем на 5–10 % от паспортного значения обычно свидетельствует либо о частичном повреждении жилы, либо о том, что кабель был укорочен или удлинен.

Неравномерный нагрев участков. Косвенно определяется по завышенному или заниженному сопротивлению. Если сопротивление заметно выше расчетного, часть жилы может иметь повышенное сечение или локальный перегрев в прошлом.

Важно понимать ограничения мультиметра. Он не позволяет измерить сопротивление изоляции под высоким напряжением (500–1000 В), как это делает мегаомметр. Также мультиметр не покажет локальные дефекты изоляции, которые проявляются только при рабочей температуре. Тем не менее для первичной диагностики и контроля целостности кабеля мультиметр остается основным инструментом.

3. Какой мультиметр нужен для проверки теплого пола

Для диагностики греющего кабеля и теплого пола подходит практически любой цифровой мультиметр, однако есть ряд требований, которые повышают точность и удобство измерений.

Основные характеристики прибора:

• режим измерения сопротивления с диапазонами от единиц ом до нескольких мегаом;
• режим прозвонки цепи со звуковой индикацией;
• достаточная точность на малых сопротивлениях (погрешность не более ±1–2 % на диапазоне до 200 Ом);
• наличие функции автоматического выбора диапазона (Auto Range) желательна, но не обязательна;
• защита от перегрузки и наличие предохранителя в цепи измерения сопротивления.

Для большинства бытовых греющих кабелей сопротивление лежит в диапазоне от 10 до 500 Ом. Поэтому прибор должен уверенно измерять сопротивления в этом диапазоне. Наличие диапазона 200 Ом и 2 кОм является оптимальным.

Аналоговые стрелочные мультиметры для данной задачи подходят хуже, так как имеют более высокую погрешность и менее удобны при работе с низкими сопротивлениями. Цифровой прибор позволяет получать стабильные показания и фиксировать их для сравнения с паспортными данными.

Дополнительно рекомендуется, чтобы мультиметр имел:

• подсветку дисплея (удобно при работе в условиях недостаточной освещенности);
• функцию удержания показаний (HOLD);
• возможность измерения сопротивления изоляции хотя бы до 20–40 МОм (хотя полноценную проверку изоляции лучше выполнять мегаомметром).

Перед началом измерений необходимо убедиться в исправности самого мультиметра. Для этого достаточно замкнуть щупы между собой в режиме измерения сопротивления — прибор должен показать значение, близкое к нулю (обычно 0,1–0,5 Ом, что соответствует сопротивлению щупов).

4. Подготовка к диагностике

Качественная подготовка к измерениям напрямую влияет на достоверность результатов. Перед тем как приступить к проверке греющего кабеля, необходимо выполнить ряд обязательных действий.

Отключение питания. Система теплого пола должна быть полностью обесточена. Необходимо отключить автоматический выключатель и, при наличии, УЗО. Рекомендуется дополнительно проверить отсутствие напряжения на клеммах терморегулятора мультиметром в режиме измерения напряжения.

Отключение кабеля от терморегулятора. Греющий кабель должен быть полностью отсоединен от клемм терморегулятора или соединительной коробки. Измерения выполняются непосредственно на концах нагревательного кабеля или на холодных концах (муфтах).

Визуальный осмотр. Перед электрическими измерениями следует внимательно осмотреть кабель на предмет видимых повреждений изоляции, перегибов, следов перегрева или механических воздействий. Особое внимание уделяется местам соединения нагревательной части с холодными концами.

Подготовка паспортных данных. Необходимо иметь под рукой технический паспорт или этикетку кабеля, где указаны:

• номинальная мощность;
• длина кабеля;
• номинальное сопротивление (или удельное сопротивление в Ом/м);
• допустимое отклонение сопротивления.

Если паспорт отсутствует, сопротивление можно ориентировочно рассчитать по формуле:

где \( R \) — сопротивление кабеля, Ом; \( U \) — номинальное напряжение (обычно 230 В); \( P \) — номинальная мощность кабеля, Вт.

Например, для кабеля мощностью 1500 Вт расчетное сопротивление составит:

Подготовка рабочего места. Щупы мультиметра должны быть чистыми, без окислов. Концы кабеля следует зачистить от изоляции на 5–7 мм и обеспечить надежный контакт. При работе с экранированным кабелем экран также должен быть доступен для измерений.

Только после выполнения всех подготовительных операций можно переходить непосредственно к измерениям сопротивления.

5. Проверка сопротивления греющего кабеля (пошагово)

Измерение сопротивления греющего кабеля — основной и наиболее информативный этап диагностики. Оно позволяет одновременно проверить целостность жилы и соответствие электрических параметров паспортным данным.

Шаг 1. Выбор режима мультиметра. Переключатель мультиметра устанавливается в положение измерения сопротивления (Ω). Если прибор имеет ручной выбор диапазона, выбирается диапазон, ближайший к ожидаемому сопротивлению (обычно 200 Ом или 2 кОм).

Шаг 2. Подключение щупов. Один щуп подключается к первой токоведущей жиле кабеля, второй — ко второй жиле. Если кабель имеет экран, на этом этапе экран не используется.

Шаг 3. Снятие показаний. После установления контакта необходимо дождаться стабилизации показаний (обычно 2–3 секунды). Полученное значение записывается.

Шаг 4. Сравнение с паспортными данными. Измеренное сопротивление сравнивается с номинальным значением. Допустимое отклонение для большинства производителей составляет ±5 % или ±10 %. Если отклонение превышает указанный допуск, кабель считается неисправным или не соответствующим заявленным характеристикам.

Шаг 5. Повторное измерение. Для исключения ошибки рекомендуется выполнить измерение дважды, поменяв щупы местами. Результаты должны совпадать в пределах погрешности прибора.

При работе с длинными кабелями или кабелями малой мощности сопротивление может составлять несколько сотен ом. В этом случае важно учитывать сопротивление самих щупов. Для повышения точности можно предварительно измерить сопротивление щупов (замкнув их между собой) и вычесть это значение из полученного результата.

Если кабель состоит из нескольких параллельных секций (например, нагревательный мат), измерение выполняется на общих выводах. При этом полученное сопротивление будет ниже, чем у одиночного кабеля той же мощности, что соответствует параллельному соединению.

Результаты измерений рекомендуется фиксировать в таблице для последующего сравнения после монтажа и после заливки стяжки. Изменение сопротивления после укладки более чем на 5 % может свидетельствовать о повреждении кабеля в процессе монтажа.

Приведенные в таблице значения являются ориентировочными и рассчитаны для напряжения 230 В. Реальное паспортное сопротивление может незначительно отличаться в зависимости от конструкции кабеля и применяемых материалов. Всегда следует ориентироваться на данные производителя, указанные на этикетке или в паспорте изделия.

Если измеренное сопротивление значительно выше расчетного, наиболее вероятной причиной является частичный обрыв жилы или использование кабеля меньшей длины, чем заявлено. Если сопротивление ниже расчетного — возможен частичный короткозамкнутый виток или ошибка в маркировке мощности.

6. Проверка сопротивления изоляции

Проверка сопротивления изоляции греющего кабеля является обязательным этапом диагностики. Даже при нормальном сопротивлении токоведущих жил поврежденная изоляция может привести к утечке тока, срабатыванию УЗО и созданию опасной ситуации. Согласно требованиям ПУЭ (7-е издание) и рекомендациям производителей нагревательных систем, сопротивление изоляции нагревательного кабеля должно составлять не менее 1 МОм.

Обычный мультиметр измеряет сопротивление изоляции при низком напряжении (обычно 1–3 В), поэтому его показания носят ориентировочный характер. Для полноценной проверки изоляции рекомендуется использовать мегаомметр с испытательным напряжением 500 В или 1000 В. Тем не менее мультиметр позволяет выявить грубые повреждения изоляции.

Порядок проверки сопротивления изоляции мультиметром:

1. Установите мультиметр в режим измерения сопротивления на максимальный диапазон (обычно 20 МОм или 40 МОм).
2. Один щуп подключите к токоведущей жиле кабеля.
3. Второй щуп подключите к экрану (оплете) кабеля. Если экран отсутствует, подключите щуп к заземляющему проводнику или к металлической трубе, если кабель проложен в ней.
4. Дождитесь стабилизации показаний. Исправный кабель должен показывать сопротивление, близкое к бесконечности (на дисплее обычно отображается «OL» или «1.»).
5. Повторите измерение для второй токоведущей жилы относительно экрана.

Если мультиметр показывает сопротивление менее 1–2 МОм, это свидетельствует о серьезном повреждении изоляции. Такой кабель использовать нельзя. При значениях от 2 до 10 МОм результат считается сомнительным — рекомендуется дополнительная проверка мегаомметром.

Важный нюанс: после измерения сопротивления изоляции мегаомметром кабель необходимо разрядить, замкнув жилы и экран между собой через сопротивление или напрямую на короткое время. Это требование безопасности, изложенное в инструкциях по эксплуатации мегаомметров и в ГОСТ Р 50571.16-2007.

При проверке после заливки стяжки сопротивление изоляции может незначительно снизиться из-за влажности бетона. В этом случае измерения следует повторить после полного высыхания стяжки (обычно через 28 суток).

7. Проверка на обрыв и короткое замыкание

Проверка на обрыв и короткое замыкание выполняется в режиме прозвонки или измерения малых сопротивлений. Эти измерения позволяют быстро выявить наиболее критичные повреждения кабеля.

Проверка на обрыв:

1. Установите мультиметр в режим прозвонки (обычно обозначается символом диода или звуковой волны).
2. Подключите щупы к двум токоведущим жилам кабеля.
3. Исправный кабель должен издавать звуковой сигнал, а на дисплее отображаться сопротивление, близкое к номинальному.
4. Если звукового сигнала нет и прибор показывает обрыв (OL), значит, в цепи имеется разрыв жилы.

Проверка на короткое замыкание между жилами:

1. В том же режиме прозвонки или на диапазоне 200 Ом измерьте сопротивление между токоведущими жилами.
2. Если сопротивление близко к нулю (менее 1–2 Ом) и при этом значительно ниже паспортного значения, имеет место короткое замыкание.
3. Дополнительно проверьте сопротивление между каждой жилой и экраном. Низкое значение указывает на замыкание жилы на экран.

При обнаружении обрыва или короткого замыкания дальнейший монтаж кабеля недопустим. Локализация места повреждения без специального оборудования (рефлектометра) крайне затруднительна, особенно после заливки стяжки. В большинстве случаев экономически целесообразнее заменить кабель целиком.

Особое внимание следует уделять местам соединения нагревательной части кабеля с холодными концами (муфтам). Именно в этих зонах чаще всего возникают скрытые обрывы и нарушения изоляции из-за недостаточного качества заводской заделки или механических воздействий при укладке.

8. Особенности проверки саморегулирующегося кабеля и матов

Саморегулирующиеся кабели и нагревательные маты имеют конструктивные особенности, которые необходимо учитывать при диагностике.

Саморегулирующийся кабель. Сопротивление такого кабеля зависит от температуры окружающей среды. При низкой температуре сопротивление ниже, при высокой — выше. Поэтому измеренное значение нельзя напрямую сравнивать с фиксированным паспортным сопротивлением, как у резистивных кабелей.

Для саморегулирующегося кабеля основными проверками являются:

• проверка целостности токоведущих жил (отсутствие обрыва);
• проверка сопротивления изоляции между жилами и экраном;
• проверка отсутствия короткого замыкания между жилами.

Сопротивление между жилами саморегулирующегося кабеля обычно составляет от нескольких ом до нескольких десятков ом на метр длины и сильно меняется при нагреве. Абсолютное значение сопротивления в данном случае менее информативно, чем факт наличия или отсутствия обрыва и замыкания.

Нагревательные маты. Маты представляют собой кабель, закрепленный на сетке, и чаще всего имеют параллельное соединение секций или единый кабель змейкой. При измерении сопротивления мата необходимо учитывать, что:

• сопротивление измеряется на холодных концах мата;
• паспортное сопротивление указано для всего мата целиком;
• при повреждении одной из петель сопротивление возрастает.

Если мат имеет несколько параллельных путей тока, обрыв одной секции приводит к увеличению общего сопротивления, но не к полному обрыву цепи. Это усложняет диагностику. В таких случаях дополнительно проверяют равномерность нагрева отдельных зон после пробного включения (только при исправной изоляции и под контролем).

Для обоих типов изделий проверка сопротивления изоляции выполняется точно так же, как для обычного резистивного кабеля, и имеет приоритетное значение.

9. Типичные ошибки при диагностике и как их избежать

Даже опытные монтажники иногда допускают ошибки при проверке теплого пола мультиметром. Ниже перечислены наиболее распространенные из них.

• Измерение без отключения от терморегулятора. Остаточные цепи терморегулятора и датчика температуры могут искажать показания. Всегда отсоединяйте кабель полностью.
• Игнорирование сопротивления щупов. На малых сопротивлениях (менее 20 Ом) сопротивление щупов вносит заметную погрешность. Перед измерением замыкайте щупы и вычитайте полученное значение.
• Проверка изоляции только мультиметром. Низковольтное измерение не выявляет дефекты, которые проявляются при рабочем напряжении. При малейших сомнениях используйте мегаомметр.
• Сравнение сопротивления с приблизительными таблицами вместо паспорта. У разных производителей удельное сопротивление кабелей может отличаться. Ориентируйтесь только на данные конкретного изделия.
• Измерение сразу после укладки во влажную стяжку. Влажный бетон снижает сопротивление изоляции. Повторную проверку выполняйте после высыхания.
• Отсутствие записи результатов. Без зафиксированных значений до и после монтажа невозможно отследить изменение параметров.
• Прозвонка длинного кабеля без учета емкости. У длинных экранированных кабелей может наблюдаться кратковременный бросок показаний из-за зарядки емкости. Дождитесь стабилизации.

Соблюдение простых правил подготовки и последовательности измерений значительно снижает вероятность ложных выводов о состоянии кабеля.

10. Когда стоит обратиться к специалисту и когда можно решить проблему самостоятельно

Мультиметр позволяет выполнить базовую диагностику и в большинстве случаев определить, исправен кабель или нет. Однако существуют ситуации, когда самостоятельного ремонта недостаточно.

Можно решить самостоятельно:

• обнаружен обрыв или короткое замыкание до заливки стяжки — кабель просто заменяется;
• сопротивление незначительно отличается от паспортного (в пределах 10–15 %) и изоляция в норме — система может быть введена в эксплуатацию с контролем температуры;
• срабатывает УЗО, но сопротивление изоляции по мультиметру в норме — требуется проверка самого УЗО и схемы подключения.

Следует обратиться к специалисту:

• кабель уже залит стяжкой, и обнаружен обрыв или замыкание;
• сопротивление изоляции ниже нормы, но точное место повреждения неизвестно;
• пол греет неравномерно, а электрические параметры в пределах нормы;
• требуется локализация повреждения с помощью рефлектометра или тепловизора;
• система смонтирована в мокрых зонах (ванные, санузлы) и имеются признаки нарушения заземления.

Попытки самостоятельно найти место обрыва под стяжкой путем вскрытия покрытия часто приводят к дополнительным повреждениям и увеличению стоимости ремонта. В таких случаях профессиональная диагностика с применением специализированного оборудования оказывается экономически выгоднее.

Правильно выполненная проверка греющего кабеля мультиметром на всех этапах монтажа позволяет избежать большинства проблем при эксплуатации теплого пола. Регулярный контроль параметров до заливки стяжки и после нее — это простая и эффективная мера, которая экономит время и средства.

Для выполнения описанных измерений необходим надежный и точный мультиметр, способный стабильно работать в диапазоне малых сопротивлений и имеющий достаточный запас по верхнему пределу измерения изоляции. При выборе прибора обращайте внимание на погрешность на диапазоне до 200 Ом, качество щупов и наличие защиты входных цепей. Актуальную цену и наличие подходящих моделей можно уточнить у поставщиков контрольно-измерительных приборов. Купить мультиметр с необходимыми характеристиками для диагностики теплого пола сегодня можно в широком диапазоне моделей — от простых бытовых до профессиональных.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
