Проверка электрических шкафов и распределительных щитов мультиметром: последовательность действий

Оглавление

• 1. Назначение и важность периодической проверки шкафов и щитов
• 2. Какие параметры можно и нужно контролировать мультиметром
• 3. Подготовка к работе
• 4. Визуальный осмотр перед измерениями
• 5. Последовательность проверки напряжения
• 6. Последовательность проверки сопротивления изоляции и целостности цепей
• 7. Проверка защитных проводников и заземления
• 8. Типичные неисправности, которые выявляет мультиметр, и признаки их появления
• 9. Оформление результатов проверки и периодичность контроля
• 10. Краткие рекомендации по выбору мультиметра для регулярной работы со щитами

1. Назначение и важность периодической проверки шкафов и щитов

Электрические шкафы и распределительные щиты являются центральными элементами любой электроустановки. В них сосредоточены аппараты защиты, коммутационные устройства, шины, клеммные соединения и цепи управления. От их технического состояния напрямую зависят безопасность персонала, бесперебойность электроснабжения и сохранность подключённого оборудования.

Периодическая проверка с помощью мультиметра позволяет выявлять скрытые дефекты на ранней стадии: увеличение переходного сопротивления контактов, нарушение целостности цепей, появление опасного потенциала на корпусах и защитных проводниках. Такие отклонения невозможно обнаружить только визуально, но они легко фиксируются измерительным прибором.

Нормативные требования к контролю параметров электроустановок содержатся в Правилах устройства электроустановок (ПУЭ, глава 1.8) и Правилах по охране труда при эксплуатации электроустановок. Эти документы устанавливают обязательность измерений напряжения, сопротивления изоляции и проверки целостности защитных проводников в определённые сроки. Результаты измерений служат документальным подтверждением исправности оборудования при приёмке, после ремонта и в процессе эксплуатации.

Своевременное обнаружение и устранение дефектов предотвращает развитие аварийных ситуаций, снижает риск пожара и исключает внеплановые простои. Таким образом, проверка шкафов и щитов мультиметром является обязательным элементом системы технического обслуживания электроустановок.

2. Какие параметры можно и нужно контролировать мультиметром

Мультиметр позволяет контролировать несколько групп параметров, необходимых для оценки состояния электрических шкафов и распределительных щитов.

Основная группа измерений — контроль напряжения. Измеряются фазные напряжения относительно нулевого проводника, междуфазные напряжения, а также напряжение между нулевым рабочим (N) и защитным (PE) проводниками. Дополнительно проверяется отсутствие остаточного напряжения на отключённых участках.

Вторая группа — измерение сопротивления. Контролируется сопротивление контактных соединений шин, клемм и разъёмов, целостность проводников, а также приближённо оценивается сопротивление изоляции в пределах возможностей прибора (обычно до 40 МОм). Для полноценного высоковольтного измерения сопротивления изоляции требуется мегаомметр, однако мультиметр эффективно выявляет грубые повреждения и обрывы.

Третья группа — режим проверки целостности цепи (прозвонки). Он позволяет быстро подтвердить наличие электрической связи, обнаружить обрывы в цепях управления и сигнализации, а также проверить правильность монтажа.

Сводная таблица основных контролируемых параметров приведена ниже.

Правильный выбор параметров обеспечивает полноту диагностики состояния шкафа или щита.

3. Подготовка к работе

Подготовка к измерениям включает организационные, технические и инструментальные мероприятия и является обязательным условием безопасности и достоверности результатов.

Работы в электроустановках напряжением до 1000 В выполняются по наряду-допуску или распоряжению не менее чем двумя лицами. Производитель работ должен иметь группу по электробезопасности не ниже III. Перед началом проводится целевой инструктаж.

Мультиметр должен соответствовать категории безопасности не ниже CAT III 600 В (предпочтительно CAT IV 600 В для вводных устройств). Перед каждым использованием прибор проверяется: в режиме сопротивления или прозвонки щупы замыкаются — показания близки к нулю, размыкаются — появляется символ перегрузки. Контролируется состояние изоляции щупов.

Средства индивидуальной защиты: диэлектрические перчатки, защитные очки или щиток, при необходимости — диэлектрический коврик. Рабочее место должно быть достаточно освещено, исключена возможность случайного прикосновения к токоведущим частям.

Соблюдение указанных требований минимизирует риск поражения электрическим током и обеспечивает получение достоверных данных.

4. Визуальный осмотр перед измерениями

Визуальный осмотр — обязательный первый этап проверки. Он позволяет выявить очевидные дефекты, делающие дальнейшие измерения опасными или бессмысленными.

Осматривается состояние оболочки: целостность корпуса, исправность замков, плотность прилегания дверей, наличие уплотнений. Отсутствие уплотнений приводит к попаданию пыли и влаги, ускоряет коррозию и снижает сопротивление изоляции.

Внутри шкафа контролируется отсутствие следов перегрева (потемнение, оплавление изоляции, изменение цвета шин и клемм), скопления пыли, продуктов коррозии и посторонних предметов. Проверяется надёжность крепления аппаратов и отсутствие механических повреждений.

Особое внимание уделяется контактным соединениям. Ослабленные болтовые соединения проявляются следами окисления, нагара или локального изменения цвета металла. При обнаружении явных признаков перегрева измерение сопротивления контактов становится приоритетным.

Проверяется соответствие фактической схемы маркировке и проектной документации. Результаты осмотра фиксируются. При обнаружении критических дефектов работы приостанавливаются до их устранения.

5. Последовательность проверки напряжения

Проверка напряжения выполняется в первую очередь и служит основой для оценки качества электроснабжения и безопасности. Последовательность действий должна строго соблюдаться.

Мультиметр устанавливается в режим переменного напряжения с пределом не менее 600 В. Измерения рекомендуется начинать с точек, наиболее удалённых от источника питания.

Сначала измеряется фазное напряжение каждой фазы относительно нулевого рабочего проводника (N). Полученные значения сравниваются между собой и с номиналом. Допустимое отклонение обычно составляет ±10 %, если иное не установлено проектом.

Затем измеряются междуфазные напряжения (L1–L2, L2–L3, L3–L1). Разница между наибольшим и наименьшим значением не должна превышать установленных норм (как правило, 2–4 % для промышленных сетей).

Обязательно измеряется напряжение между нулевым рабочим (N) и защитным (PE) проводниками. В нормальном режиме оно близко к нулю. Повышенное значение указывает на ток в нулевом проводнике, вызванный перекосом нагрузки или повреждением изоляции.

На отключённом оборудовании проверяется отсутствие напряжения между всеми комбинациями фаз, фаз и нуля, фаз и PE, а также между N и PE. Перед и после проверки рекомендуется убедиться в исправности мультиметра на заведомо известном напряжении.

Все результаты фиксируются в протоколе с указанием точек измерения, даты и условий. При отклонениях, выходящих за допустимые пределы, составляется акт и принимаются меры по устранению причин.

6. Последовательность проверки сопротивления изоляции и целостности цепей

После проверки напряжения переходят к измерению сопротивления. Эти работы выполняются только на полностью обесточенном оборудовании с принятыми мерами против случайной подачи напряжения.

Сначала контролируется целостность цепей в режиме прозвонки. Мультиметр переключается в соответствующий режим (обычно обозначен символом диода или звуковой волны). Щупы поочерёдно подключаются к началу и концу проверяемого участка: силовые кабели, цепи управления, сигнализации, катушки контакторов и реле. При исправной цепи прибор издаёт звуковой сигнал и показывает сопротивление, близкое к нулю. Отсутствие сигнала или показания «OL» указывают на обрыв.

Далее измеряется сопротивление контактных соединений. Прибор переводится в режим измерения малых сопротивлений. Измерения выполняются между шинами и отходящими проводниками, на клеммных зажимах автоматических выключателей, между болтовыми соединениями. Значение переходного сопротивления исправного контакта обычно не превышает нескольких сотых или десятых долей ома. Повышенное сопротивление свидетельствует об окислении, ослаблении затяжки или повреждении поверхности контакта.

Приближённая оценка сопротивления изоляции выполняется в режиме измерения высоких сопротивлений (до 20–40 МОм). Щупы подключаются между токоведущими частями и корпусом (или защитным проводником), а также между фазами. Низкие показания (единицы и десятки килоом) указывают на увлажнение, загрязнение или повреждение изоляции. Следует помнить, что мультиметр не заменяет мегаомметр: для официальных измерений сопротивления изоляции применяется испытательное напряжение 500 или 1000 В в соответствии с требованиями ПУЭ.

Последовательность действий при проверке сопротивления:

1. Полностью отключить питание и принять меры против его ошибочной подачи.
2. Убедиться в отсутствии напряжения мультиметром.
3. Переключить прибор в режим прозвонки и проверить целостность основных цепей.
4. Измерить сопротивление контактных соединений в режиме малых сопротивлений.
5. Оценить сопротивление изоляции между фазами и относительно корпуса.
6. Зафиксировать все результаты в протоколе.

Полученные данные позволяют выявить обрывы, плохие контакты и грубые нарушения изоляции до того, как они приведут к аварии.

7. Проверка защитных проводников и заземления

Проверка защитных проводников (PE) и системы заземления — обязательный этап, напрямую связанный с электробезопасностью. Мультиметр используется для контроля целостности и качества соединений защитной цепи.

Сначала в режиме прозвонки проверяется непрерывность защитного проводника от главной заземляющей шины до корпусов электрооборудования, дверей шкафов и металлических оболочек. Отсутствие сигнала означает обрыв или плохое соединение. Особое внимание уделяется гибким проводникам, соединяющим двери и корпус шкафа: они часто повреждаются при многократном открывании.

Затем измеряется сопротивление защитных проводников. Прибор переключается в режим измерения малых сопротивлений. Щупы подключаются к главной заземляющей шине и к проверяемой точке. Сопротивление участка PE-проводника должно быть минимальным. Значительное увеличение сопротивления указывает на ослабление контактов, коррозию или использование проводника недостаточного сечения.

Дополнительно контролируется напряжение между защитным проводником и нулевым рабочим проводником в работающей установке. Повышенное значение может свидетельствовать о токах утечки или нарушении схемы TN-S / TN-C-S.

Основные проверяемые точки:

• соединение главной заземляющей шины с корпусом шкафа;
• гибкие перемычки дверей и съёмных панелей;
• защитные проводники отходящих линий;
• металлические оболочки аппаратов и кабельных вводов.

Результаты проверки защитных цепей фиксируются отдельно, поскольку они напрямую влияют на безопасность персонала. Неисправности в системе заземления устраняются в первую очередь.

8. Типичные неисправности, которые выявляет мультиметр, и признаки их появления

Мультиметр позволяет обнаружить ряд характерных дефектов, которые развиваются постепенно и на начальной стадии не проявляются внешне.

Раннее выявление этих неисправностей позволяет выполнить ремонт в плановом порядке и избежать аварийных отключений. Особенно опасны дефекты, связанные с защитными проводниками и изоляцией: они создают непосредственную угрозу жизни и здоровью персонала.

9. Оформление результатов проверки и периодичность контроля

Все измерения должны документироваться. Результаты заносятся в протокол проверки электрических параметров шкафа (щита). В протоколе указываются:

• наименование и место установки оборудования;
• дата и условия проведения измерений (температура, влажность);
• тип и заводской номер мультиметра;
• измеренные значения напряжения, сопротивления и результаты прозвонки;
• выявленные отклонения и рекомендации по устранению;
• фамилии и подписи лиц, проводивших проверку.

Периодичность контроля устанавливается в соответствии с требованиями ПУЭ и локальными инструкциями по эксплуатации. Для большинства распределительных устройств в нормальных условиях эксплуатации измерения электрических параметров рекомендуется выполнять не реже одного раза в три года, а визуальный осмотр — ежегодно. После капитального ремонта, реконструкции или аварии проверка проводится внепланово.

Протоколы хранятся вместе с технической документацией на электроустановку и предъявляются при проверках органами энергонадзора и при расследовании инцидентов.

10. Краткие рекомендации по выбору мультиметра для регулярной работы со щитами

Для систематической проверки электрических шкафов и распределительных щитов мультиметр должен обладать рядом обязательных характеристик. Категория безопасности — не ниже CAT III 600 В, а для работы на вводах предпочтительна CAT IV 600 В. Диапазон измерения переменного напряжения должен покрывать не менее 600–1000 В, сопротивления — от долей ома до 20–40 МОм.

Наличие режима авторанжирования ускоряет работу и снижает вероятность ошибки при выборе предела. Звуковая прозвонка с порогом срабатывания 50–100 Ом значительно повышает удобство при проверке большого количества соединений. Важны также подсветка дисплея, прочный корпус и качественные измерительные щупы с изоляцией, рассчитанной на соответствующую категорию.

При регулярном использовании прибора целесообразно иметь запасной комплект щупов и периодически проверять его метрологические характеристики. Правильно выбранный мультиметр обеспечивает достоверность результатов и безопасность оператора на протяжении всего срока службы.

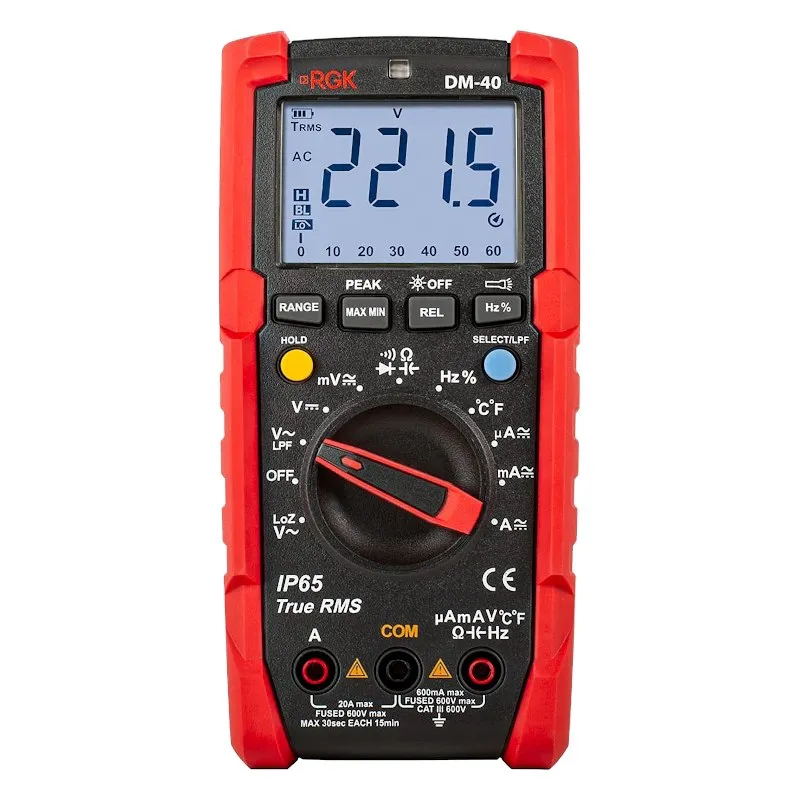

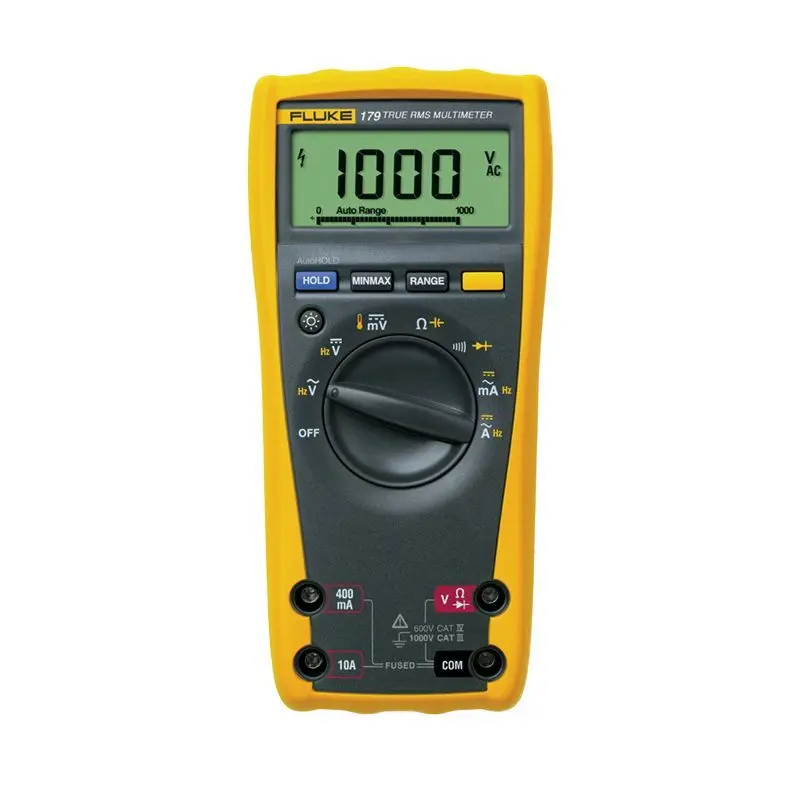

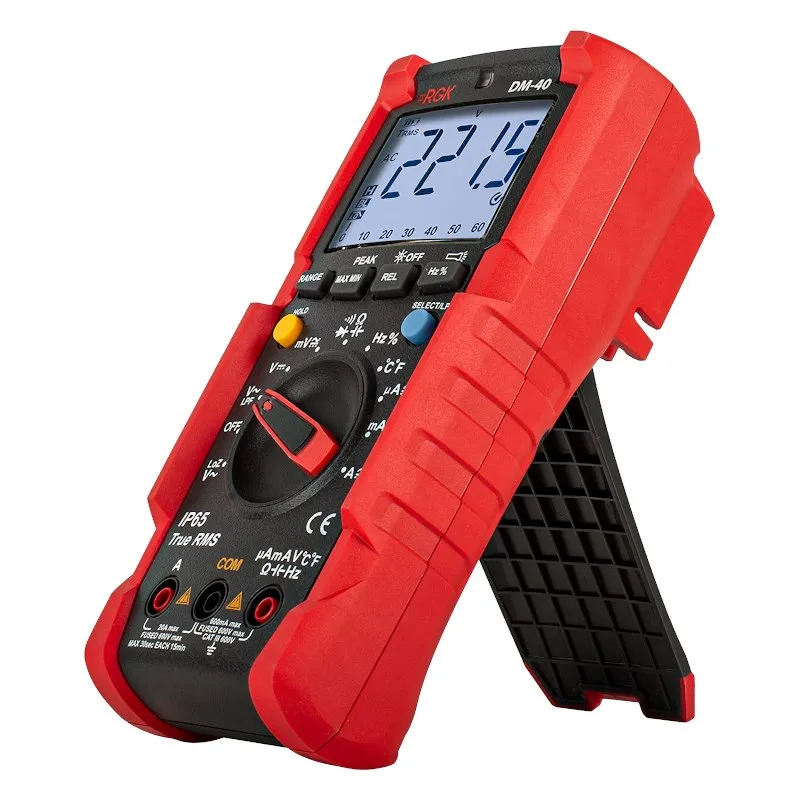

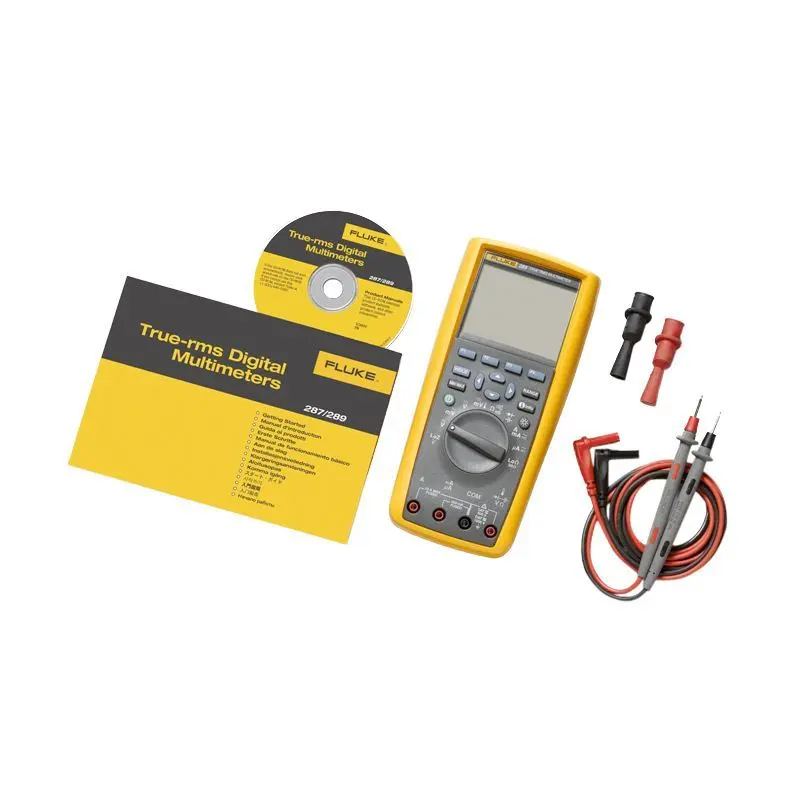

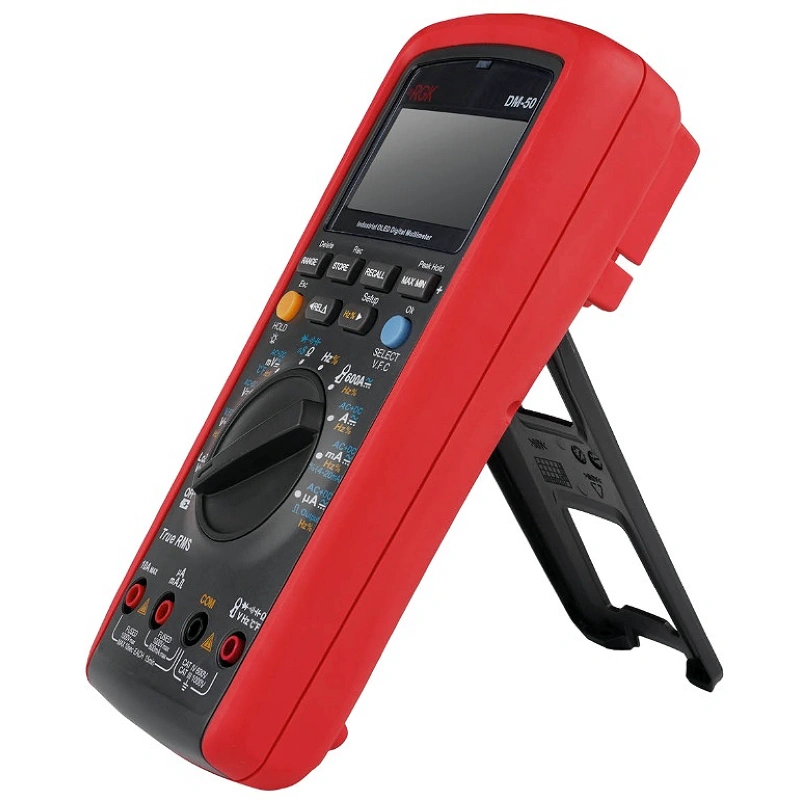

Для специалистов, которым требуется надёжный инструмент для ежедневной работы со щитами и шкафами, имеет смысл купить современный цифровой мультиметр с подходящей категорией безопасности. Актуальная цена таких приборов делает их доступными для большинства организаций, а затраты быстро окупаются за счёт предотвращённых аварий и простоев.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
