Проверка электродвигателей постоянного тока и бесщеточных моторов мультиметром

Оглавление

• 1. Введение. Зачем нужна проверка электродвигателей постоянного тока и бесщеточных моторов
• 2. Основные неисправности электродвигателей постоянного тока и бесщеточных моторов
• 3. Какие измерения можно выполнить мультиметром
• 4. Подготовка к проверке. Меры безопасности
• 5. Проверка обмоток якоря и возбуждения электродвигателей постоянного тока
• 6. Проверка щёточно-коллекторного узла
• 7. Проверка бесщеточных (BLDC) моторов мультиметром
• 8. Проверка датчиков положения ротора (Hall-датчиков) в бесщеточных моторах
• 9. Типичные ошибки при проверке и как их избежать
• 10. Заключение. Когда стоит обратиться к специалисту и рекомендации по выбору мультиметра

1. Введение. Зачем нужна проверка электродвигателей постоянного тока и бесщеточных моторов

Электродвигатели постоянного тока и бесщеточные моторы широко применяются в промышленности, транспорте, станках с ЧПУ, робототехнике, системах автоматизации и бытовой технике. От их исправности напрямую зависит работоспособность всего оборудования. Даже незначительное отклонение параметров обмоток, увеличение переходного сопротивления в щёточно-коллекторном узле или выход из строя одного из датчиков положения ротора может привести к перегреву, снижению момента, нестабильной работе или полному отказу привода.

Своевременная диагностика позволяет выявить дефекты на ранней стадии, предотвратить аварийные остановки и сократить затраты на ремонт. Мультиметр остаётся одним из самых доступных и информативных приборов для первичной проверки таких двигателей. Он позволяет оценить целостность обмоток, выявить межвитковые замыкания, проверить изоляцию, измерить сопротивление щёток и оценить состояние датчиков Холла без применения сложного специализированного оборудования.

Проверка электродвигателей постоянного тока имеет свои особенности, связанные с наличием коллектора и щёток. Бесщеточные моторы (BLDC) требуют иного подхода: здесь основное внимание уделяется фазным обмоткам статора и сигналам с датчиков положения ротора. В обоих случаях грамотное использование мультиметра даёт достаточно данных для принятия решения о возможности дальнейшей эксплуатации или необходимости ремонта.

Согласно общим требованиям к электрическим машинам, изложенным в ГОСТ 183-74, параметры обмоток и изоляции должны соответствовать установленным нормам. Отклонения, выявленные мультиметром, часто являются первым признаком нарушения этих норм. Регулярный контроль состояния двигателей входит в систему технического обслуживания и позволяет поддерживать оборудование в работоспособном состоянии в течение всего срока службы.

В практической работе специалисту важно понимать, какие именно параметры можно достоверно измерить обычным цифровым или аналоговым мультиметром, а какие требуют более точных приборов (мегаомметра, измерителя индуктивности, осциллографа). В большинстве случаев мультиметр позволяет провести первичную диагностику и локализовать неисправность с высокой степенью вероятности.

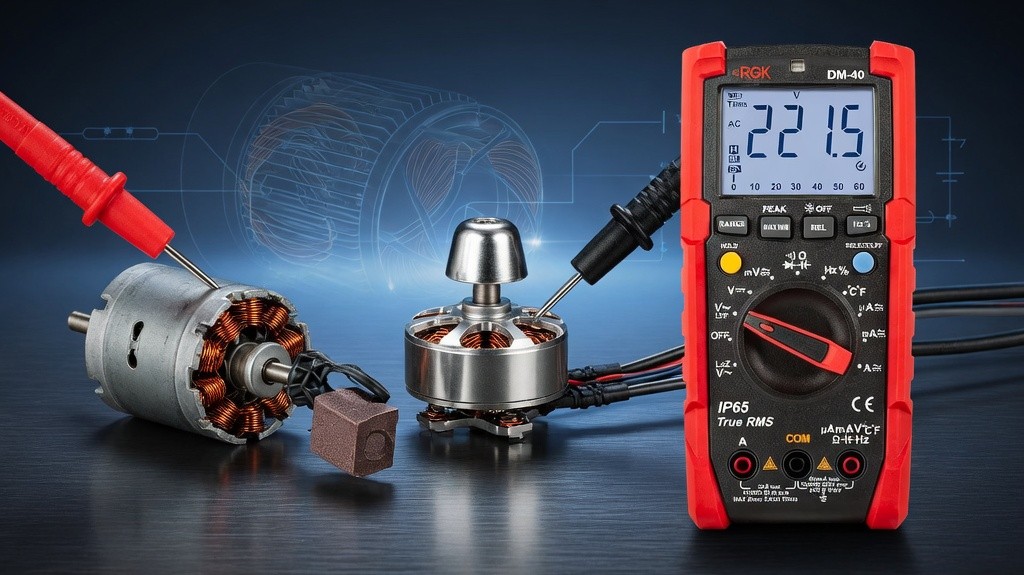

Тем, кто ценит безопасность и точность, рекомендуется купить RGK DM-40 цифровой мультиметр CAT III 600 В.

2. Основные неисправности электродвигателей постоянного тока и бесщеточных моторов

Неисправности электродвигателей постоянного тока и бесщеточных моторов можно разделить на несколько групп по характеру проявления и месту возникновения.

Для электродвигателей постоянного тока наиболее характерны следующие дефекты:

• Обрыв или межвитковое замыкание в обмотке якоря
• Обрыв или замыкание в обмотке возбуждения (параллельной, последовательной или смешанной)
• Износ или разрушение щёток
• Загрязнение, подгорание или выработка коллектора
• Повышенное переходное сопротивление в щёточно-коллекторном узле
• Нарушение изоляции обмоток относительно корпуса
• Ослабление крепления полюсов или подшипников

Для бесщеточных моторов (BLDC) типичны иные проблемы:

• Обрыв или межвитковое замыкание одной или нескольких фаз статора
• Несимметрия сопротивлений фазных обмоток
• Выход из строя одного или нескольких датчиков Холла
• Нарушение изоляции обмоток статора
• Механические повреждения ротора с постоянными магнитами
• Обрыв или плохое соединение проводов питания и сигнальных цепей

Многие из перечисленных неисправностей проявляются сходными внешними признаками: двигатель не запускается, работает рывками, сильно греется, издаёт повышенный шум или не развивает номинальный момент. Без инструментальной проверки определить истинную причину практически невозможно. Именно поэтому мультиметр становится первым инструментом, который позволяет сузить круг возможных дефектов.

Особое внимание следует уделять межвитковым замыканиям. Они не всегда приводят к полному обрыву цепи и могут проявляться лишь небольшим уменьшением сопротивления обмотки. При работе такой двигатель потребляет повышенный ток, быстро перегревается и выходит из строя. Своевременное выявление даже небольшого отклонения сопротивления позволяет избежать более серьёзных последствий.

Понимание типичных неисправностей помогает правильно выбрать методику проверки и интерпретировать показания мультиметра.

3. Какие измерения можно выполнить мультиметром

Современный цифровой мультиметр позволяет выполнить ряд измерений, достаточных для первичной диагностики большинства электродвигателей постоянного тока и бесщеточных моторов. Основные режимы, которые используются при проверке:

• Измерение сопротивления постоянному току (режим омметра)
• Прозвонка цепи со звуковой индикацией
• Измерение напряжения постоянного и переменного тока
• Измерение силы тока (в пределах возможностей прибора)
• Проверка диодов (для некоторых схем включения)
• Измерение ёмкости (если мультиметр поддерживает этот режим)

Наиболее информативными являются измерения сопротивления обмоток. Для обмоток якоря и возбуждения электродвигателей постоянного тока, а также для фазных обмоток бесщеточных моторов измеряется активное сопротивление. Полученные значения сравниваются между собой (для многофазных обмоток) и с паспортными данными, если они известны.

При отсутствии паспортных данных ориентируются на типичные значения для двигателей аналогичной мощности и габаритов. Существенное отклонение сопротивления одной из обмоток от остальных обычно указывает на обрыв, межвитковое замыкание или плохой контакт.

Прозвонка позволяет быстро выявить полные обрывы цепей. Режим измерения напряжения используется при проверке датчиков Холла: на выходе исправного датчика при вращении ротора должны появляться импульсы напряжения определённой амплитуды.

Важно понимать ограничения мультиметра. Он не измеряет индуктивность обмоток, не позволяет напрямую выявить межвитковые замыкания при малом количестве замкнутых витков и не заменяет мегаомметр при проверке сопротивления изоляции на высокое напряжение. Тем не менее для большинства практических задач первичной диагностики его возможностей вполне достаточно.

При работе с обмотками, имеющими очень малое сопротивление (единицы и десятки миллиом), обычный мультиметр может давать значительную погрешность из-за сопротивления проводов и переходных контактов. В таких случаях применяют четырёхпроводный метод измерения или используют микроомметры, однако для двигателей средней и большой мощности даже двухпроводное измерение часто позволяет выявить грубые дефекты.

4. Подготовка к проверке. Меры безопасности

Перед началом любых измерений необходимо обеспечить безопасность персонала и сохранность оборудования. Работа с электродвигателями связана с опасностью поражения электрическим током, особенно если двигатель подключён к сети или имеет остаточный заряд в конденсаторах фильтров.

Основные меры безопасности:

• Полностью отключить двигатель от источника питания
• Убедиться в отсутствии напряжения на клеммах с помощью указателя напряжения или мультиметра
• При необходимости разрядить конденсаторы фильтров
• Заблокировать возможность случайной подачи напряжения
• Работать в диэлектрических перчатках при проверке двигателей высокого напряжения
• Обеспечить хорошее освещение и удобный доступ к выводам обмоток

Перед измерением сопротивления обмоток рекомендуется отсоединить все внешние соединения, чтобы исключить влияние параллельных цепей. Для электродвигателей постоянного тока отключают провода от щёток и обмотки возбуждения. Для бесщеточных моторов отключают разъёмы питания и сигнальные разъёмы датчиков Холла.

Поверхность коллектора и контактные кольца (если имеются) следует очистить от пыли, нагара и масла. Загрязнения могут существенно исказить результаты измерений сопротивления. Щётки должны свободно перемещаться в щёткодержателях и иметь достаточную длину.

Мультиметр перед работой необходимо проверить: убедиться в исправности щупов, правильности выбора режима и предела измерения. При измерении малых сопротивлений желательно использовать режим с наименьшим пределом и учитывать сопротивление самих щупов (его можно измерить, замкнув щупы между собой).

Согласно требованиям Правил устройства электроустановок (ПУЭ) и ГОСТ 12.1.019, все работы по проверке электрических машин должны проводиться с соблюдением мер защиты от поражения электрическим током. Даже при работе с обесточенным двигателем нельзя исключать возможность появления наведённого напряжения, особенно в условиях действующих электроустановок.

После завершения измерений все отсоединённые провода должны быть возвращены на свои места с соблюдением полярности и надёжной затяжкой контактных соединений. Неправильная сборка схемы после проверки может привести к выходу двигателя из строя при первом же включении.

5. Проверка обмоток якоря и возбуждения электродвигателей постоянного тока

Проверка обмоток является одним из ключевых этапов диагностики электродвигателей постоянного тока. Обмотка якоря и обмотка возбуждения проверяются отдельно.

Сначала рассмотрим проверку обмотки возбуждения. В зависимости от схемы возбуждения она может быть параллельной (шунтовой), последовательной (сериесной) или смешанной. Выводы обмотки возбуждения обычно имеют маркировку или легко определяются по сечению проводов.

Порядок проверки обмотки возбуждения:

1. Отсоединить выводы обмотки от схемы
2. Установить мультиметр в режим измерения сопротивления
3. Подключить щупы к выводам обмотки
4. Зафиксировать показания

Сопротивление параллельной обмотки возбуждения обычно составляет от нескольких десятков до нескольких сотен ом в зависимости от мощности двигателя. Последовательная обмотка имеет значительно меньшее сопротивление — от долей ома до нескольких ом. Полученное значение сравнивают с паспортными данными или с сопротивлением аналогичного исправного двигателя.

При проверке обмотки якоря задача несколько сложнее. Якорь имеет большое количество секций, соединённых с пластинами коллектора. Полное сопротивление обмотки якоря между противоположными пластинами коллектора обычно невелико и составляет единицы или десятки ом.

Для более детальной проверки применяют метод измерения сопротивления между соседними пластинами коллектора. Щупы мультиметра поочерёдно устанавливают на две соседние пластины и записывают показания. У исправного якоря сопротивление между всеми парами соседних пластин должно быть примерно одинаковым. Существенное уменьшение сопротивления указывает на межвитковое замыкание в соответствующей секции, а бесконечно большое — на обрыв.

Математически сопротивление одной секции можно оценить по формуле:

\[ R_{\text{сек}} = \frac{R_{\text{якоря}}}{N} \]

где \( R_{\text{якоря}} \) — сопротивление обмотки якоря, измеренное между диаметрально противоположными пластинами, а \( N \) — число пар параллельных ветвей.

На практике удобнее просто сравнивать показания между соседними пластинами. Разброс значений не должен превышать 5–10 %. Больший разброс является признаком дефекта.

Дополнительно проверяют сопротивление изоляции обмоток относительно корпуса двигателя. Для этого один щуп мультиметра подключают к выводу обмотки, а второй — к чистому металлическому участку корпуса. В режиме измерения сопротивления исправная изоляция должна показывать бесконечно большое значение (на большинстве мультиметров отображается «OL» или «1»).

Следует помнить, что обычный мультиметр подает на объект небольшое напряжение (обычно 1–3 В) и не может заменить мегаомметр, который проверяет изоляцию напряжением 500 или 1000 В. Тем не менее отсутствие проводимости на низком напряжении уже позволяет исключить грубые повреждения изоляции.

При обнаружении обрыва или заметного отклонения сопротивления обмотки дальнейшая эксплуатация двигателя не рекомендуется до выяснения причин и устранения дефекта. Межвитковые замыкания особенно опасны, так как приводят к локальному перегреву и быстрому разрушению изоляции соседних витков.

После завершения проверки обмоток все соединения восстанавливают в исходное состояние. Особое внимание уделяют правильности подключения обмотки возбуждения: ошибка в полярности может привести к тому, что двигатель будет работать неустойчиво или вообще не запустится.

6. Проверка щёточно-коллекторного узла

Щёточно-коллекторный узел является одним из наиболее нагруженных и изнашиваемых элементов электродвигателя постоянного тока. Его состояние напрямую влияет на надёжность работы, уровень искрения и нагрев машины. Проверка этого узла с помощью мультиметра позволяет выявить повышенное переходное сопротивление, обрывы и ухудшение контакта.

Перед измерениями коллектор очищают от пыли, нагара и масла. Щётки должны свободно перемещаться в щёткодержателях. Если щётки имеют сильный износ (остаточная высота менее допустимой по паспорту), их необходимо заменить до проведения электрических измерений.

Основные проверки щёточно-коллекторного узла:

• Измерение сопротивления между щёткой и коллектором
• Проверка целостности цепи от щётки до вывода обмотки якоря
• Оценка равномерности сопротивления по окружности коллектора
• Проверка отсутствия замыкания между соседними пластинами коллектора

Для измерения переходного сопротивления один щуп мультиметра прижимают к щётке (или к щёткодержателю), а второй — к пластине коллектора, на которой эта щётка стоит. У исправного узла сопротивление должно быть минимальным и стабильным. Значительные колебания показаний при лёгком покачивании щётки указывают на плохой контакт, загрязнение или износ.

Проверка на замыкание между соседними пластинами выполняется в режиме прозвонки или измерения сопротивления. Щупы устанавливают на две соседние пластины. Исправный коллектор должен показывать сопротивление, соответствующее сопротивлению одной секции обмотки якоря. Нулевое или близкое к нулю значение свидетельствует о замыкании пластин (часто из-за проводящей пыли или разрушения миканитовых прокладок).

Дополнительно рекомендуется проверить сопротивление изоляции коллектора относительно вала и корпуса. Один щуп подключают к любой пластине коллектора, второй — к валу или корпусу. Показание «OL» (бесконечность) подтверждает целостность изоляции.

После завершения измерений щётки устанавливают на место, проверяют правильность их прилегания к коллектору и надёжность крепления щёткодержателей. Неправильная установка щёток может привести к интенсивному искрению и ускоренному износу коллектора.

7. Проверка бесщеточных (BLDC) моторов мультиметром

Бесщеточные двигатели постоянного тока (BLDC) не имеют коллектора и щёток, поэтому методика их проверки существенно отличается. Основными элементами, доступными для диагностики мультиметром, являются фазные обмотки статора.

Большинство BLDC-моторов имеют три фазные обмотки, соединённые по схеме «звезда» или «треугольник». Выводы обычно маркируются как U, V, W (или A, B, C). Перед проверкой двигатель полностью отключают от контроллера.

Порядок проверки фазных обмоток:

1. Установить мультиметр в режим измерения сопротивления
2. Измерить сопротивление между выводами U–V, V–W и W–U
3. Сравнить полученные значения между собой
4. Проверить сопротивление каждой фазы относительно корпуса двигателя

У исправного двигателя сопротивления всех трёх фаз должны быть практически одинаковыми. Допустимый разброс обычно не превышает 2–5 %. Существенное отличие одного из значений указывает на обрыв, межвитковое замыкание или плохой контакт в обмотке.

Если обмотки соединены в «звезду» и имеется доступ к общей точке, можно измерить сопротивление каждой фазы отдельно. В этом случае формула для расчёта сопротивления одной фазы имеет вид:

\[ R_{\text{фазы}} = \frac{R_{\text{линейное}}}{2} \]

где \( R_{\text{линейное}} \) — сопротивление, измеренное между двумя фазными выводами.

Проверка изоляции выполняется аналогично двигателям постоянного тока: один щуп подключают к любому фазному выводу, второй — к корпусу. Исправная изоляция должна показывать бесконечное сопротивление.

При обнаружении обрыва одной из фаз двигатель, как правило, не запускается или работает с сильными рывками. Несимметрия сопротивлений приводит к неравномерному моменту и повышенному нагреву. В обоих случаях дальнейшая эксплуатация без ремонта не рекомендуется.

Следует учитывать, что некоторые BLDC-моторы имеют встроенные термодатчики или дополнительные обмотки. Их наличие необходимо учитывать при интерпретации результатов измерений, чтобы не принять дополнительную цепь за дефект основной обмотки.

8. Проверка датчиков положения ротора (Hall-датчиков) в бесщеточных моторах

Большинство бесщеточных моторов оснащаются тремя датчиками Холла, которые передают контроллеру информацию о положении ротора. Неисправность даже одного датчика приводит к невозможности нормального запуска или к работе двигателя в аварийном режиме.

Для проверки датчиков Холла мультиметром необходимо подать на них питание. Обычно это напряжение +5 В или +12 В (указывается в документации на двигатель или контроллер). Общий провод датчиков подключают к минусу источника, плюс — к соответствующему выводу.

Порядок проверки:

• Подать питание на датчики
• Установить мультиметр в режим измерения постоянного напряжения
• Подключить чёрный щуп к общему проводу датчиков
• Красный щуп поочерёдно подключать к сигнальным выводам каждого датчика
• Медленно вращать ротор двигателя вручную

На выходе исправного датчика Холла при вращении ротора должно наблюдаться переключение напряжения между уровнем, близким к нулю, и уровнем, близким к напряжению питания. Переключения должны происходить примерно через каждые 60 электрических градусов.

Если на одном из датчиков напряжение постоянно остаётся равным нулю или напряжению питания и не изменяется при вращении ротора, датчик неисправен. Отсутствие сигнала на всех трёх датчиках может указывать на обрыв цепи питания или общий провод.

При проверке важно не допускать подачи повышенного напряжения на датчики — это может вывести их из строя. Также следует избегать резких ударов и сильных магнитных полей вблизи датчиков во время диагностики.

Если датчики Холла исправны, а двигатель всё равно не работает корректно, причину следует искать в контроллере или в силовых обмотках статора.

9. Типичные ошибки при проверке и как их избежать

Даже опытные специалисты иногда допускают ошибки, которые приводят к неверным выводам о состоянии двигателя. Наиболее распространённые из них приведены ниже.

• Измерение сопротивления обмоток без отсоединения от схемы. Параллельные цепи искажают показания.
• Использование режима измерения сопротивления на пределе, не соответствующем ожидаемому значению. Это увеличивает погрешность.
• Игнорирование сопротивления щупов и переходных контактов при измерении малых сопротивлений.
• Проверка изоляции обычным мультиметром вместо мегаомметра и принятие результата за окончательный.
• Вращение ротора BLDC-мотора слишком быстро или слишком медленно при проверке датчиков Холла, из-за чего сигнал не успевает зафиксироваться.
• Отсутствие очистки коллектора и щёток перед измерением переходного сопротивления.
• Неправильная полярность подключения питания к датчикам Холла.
• Выводы о неисправности двигателя только по одному измерению без повторной проверки.

Чтобы избежать ошибок, рекомендуется всегда выполнять измерения дважды, фиксировать результаты и сравнивать их с данными аналогичного исправного двигателя или с паспортными значениями. При работе с маломощными обмотками желательно использовать мультиметр с режимом измерения малых сопротивлений или учитывать сопротивление проводов отдельно.

Ещё одна частая ошибка — пренебрежение механической частью. Даже при идеальных электрических параметрах двигатель может не работать из-за заклинивания подшипников, деформации вала или повреждения магнитов ротора. Поэтому электрическую проверку всегда следует дополнять внешним осмотром и проверкой лёгкости вращения ротора.

10. Заключение. Когда стоит обратиться к специалисту и рекомендации по выбору мультиметра

Мультиметр позволяет выполнить достаточно полный объём первичной диагностики электродвигателей постоянного тока и бесщеточных моторов. С его помощью можно выявить обрывы, грубые межвитковые замыкания, проблемы щёточно-коллекторного узла и неисправности датчиков Холла. Однако в ряде случаев показаний мультиметра оказывается недостаточно.

Обратиться к специалисту или использовать дополнительное оборудование рекомендуется в следующих ситуациях:

• Подозрение на межвитковые замыкания при незначительном отклонении сопротивления
• Необходимость точного измерения сопротивления изоляции высоким напряжением
• Проверка индуктивности обмоток и качества магнитов ротора
• Диагностика сложных случаев нестабильной работы двигателя под нагрузкой
• Отсутствие опыта интерпретации результатов измерений

Для большинства задач проверки электродвигателей достаточно надёжного цифрового мультиметра с режимами измерения сопротивления, напряжения, тока и прозвонки. При выборе прибора следует обращать внимание на точность измерения малых сопротивлений, наличие режима true RMS (если планируется работа с несинусоидальными сигналами) и качество щупов. Удобный и точный мультиметр существенно ускоряет диагностику и снижает вероятность ошибок.

Если вы регулярно занимаетесь обслуживанием электродвигателей, имеет смысл купить мультиметр с расширенными функциями и хорошим запасом по точности. Актуальная цена на такие приборы зависит от функционала и производителя, однако даже модель среднего уровня позволяет решать большинство практических задач. Правильно выбранный инструмент окупается за счёт сокращения времени на поиск неисправностей и предотвращения повторных ремонтов.

Своевременная и грамотная проверка электродвигателей постоянного тока и бесщеточных моторов мультиметром — это простой и эффективный способ поддерживать оборудование в рабочем состоянии и избегать внезапных отказов.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
