Проверка симисторов, тиристоров и MOSFET-транзисторов мультиметром

Оглавление

1. Введение в полупроводниковые ключи
2. Основные принципы работы симисторов, тиристоров и MOSFET-транзисторов
3. Подготовка мультиметра к проверке полупроводниковых приборов
4. Проверка симисторов мультиметром
5. Диагностика тиристоров (SCR)
6. Проверка MOSFET-транзисторов
7. Типичные неисправности и их признаки при измерениях
8. Практические советы по проверке элементов на плате и меры безопасности
9. Сравнение методов диагностики различных полупроводниковых ключей

1. Введение в полупроводниковые ключи

Симисторы, тиристоры и MOSFET-транзисторы относятся к управляемым полупроводниковым приборам, широко применяемым в силовой электронике, регуляторах мощности, преобразователях и устройствах автоматики. Эти элементы выполняют функции электронных ключей, позволяя коммутировать значительные токи и напряжения при минимальном управляющем сигнале.

Проверка таких компонентов мультиметром — один из самых доступных и распространенных способов диагностики как при ремонте, так и при входном контроле. Правильная методика измерений помогает быстро выявить обрывы, короткие замыкания или деградацию характеристик без сложного лабораторного оборудования.

В статье рассмотрены теоретические основы работы приборов, пошаговые алгоритмы проверки в режиме прозвонки, измерения сопротивления и диодного теста, а также особенности диагностики элементов непосредственно на печатной плате.

2. Основные принципы работы симисторов, тиристоров и MOSFET-транзисторов

Симистор (триак) — двунаправленный тиристор, способный проводить ток в обоих направлениях после подачи импульса на управляющий электрод (затвор). Структура включает пять p-n-переходов. Основные параметры: напряжение включения, ток удержания, максимальный коммутируемый ток.

Тиристор (SCR — Silicon Controlled Rectifier) — однонаправленный прибор с тремя выводами: анод, катод, управляющий электрод. После открытия тиристор остается в проводящем состоянии до снижения анодного тока ниже тока удержания. Математически коэффициент усиления по току описывается формулой:

\[ \alpha = \frac{I_C}{I_E} \]

где \( \alpha \) — коэффициент передачи тока в структуре p-n-p-n.

MOSFET-транзистор (Metal-Oxide-Semiconductor Field-Effect Transistor) — полевой транзистор, управляемый напряжением на затворе. Различают n-канальные и p-канальные, обогащенного и обедненного типа. Ключевыми характеристиками являются пороговое напряжение \( V_{GS(th)} \), сопротивление открытого канала \( R_{DS(on)} \) и максимальный ток стока \( I_D \).

Формула тока стока в линейной области для n-канального MOSFET:

\[ I_D = \mu_n C_{ox} \frac{W}{L} \left[ (V_{GS} - V_{th}) V_{DS} - \frac{V_{DS}^2}{2} \right] \]

где \( \mu_n \) — подвижность электронов, \( C_{ox} \) — удельная емкость оксида, \( W/L \) — отношение ширины к длине канала.

Понимание этих принципов необходимо для правильной интерпретации результатов измерений мультиметром.

3. Подготовка мультиметра к проверке полупроводниковых приборов

Перед началом работы убедитесь в исправности прибора и правильной установке режимов.

• Установите мультиметр в режим диодного теста (символ диода) или прозвонки (символ звукового сигнала с диодом). В этом режиме прибор подает небольшое напряжение (обычно 2–3 В) и измеряет падение напряжения на переходе.
• Для измерения сопротивления переключите в режим Ω (омметр) с автоматическим или ручным выбором диапазона.
• Подключите щупы: черный — в гнездо COM, красный — в гнездо V/Ω (или mA/V/Ω).

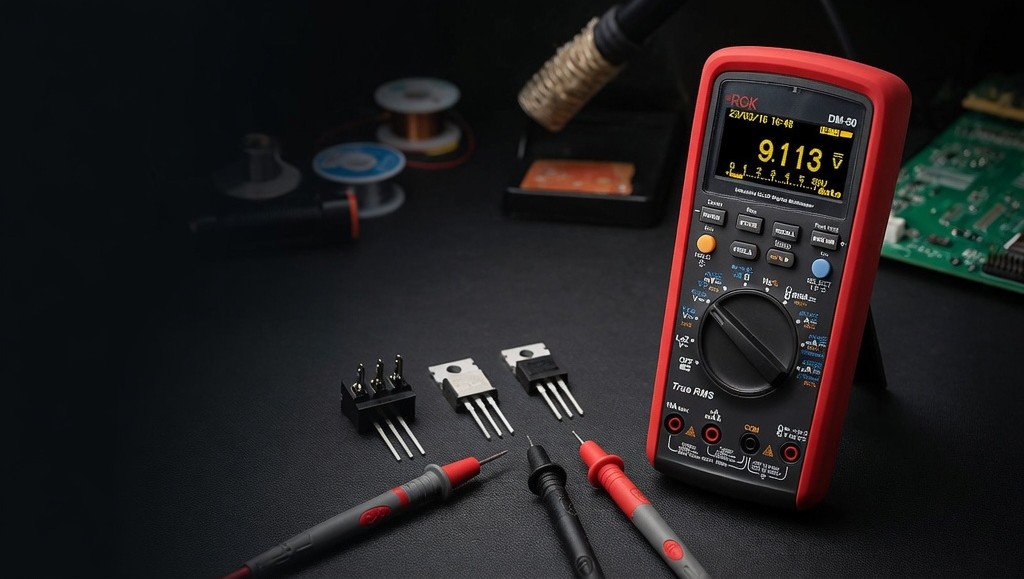

• Рекомендуемые модели для точной диагностики — RGK DM-30 или Fluke 179, которые обеспечивают стабильное напряжение в диодном тесте и надежную защиту входов.

Проверьте батарею и целостность щупов. При работе с элементами на плате отключите питание устройства и разрядите конденсаторы.

4. Проверка симисторов мультиметром

Симистор имеет три вывода: MT1 (основной электрод 1), MT2 (основной электрод 2) и G (затвор).

Пошаговая методика:

1. Установите режим диодного теста.
2. Подключите черный щуп к MT1, красный — к MT2. Показания должны быть «OL» (бесконечность) в обоих направлениях.
3. Для открытия симистора кратковременно соедините затвор G с MT2 (красный щуп на G, черный на MT2). После этого между MT1 и MT2 должно появиться низкое падение напряжения (0,7–1,5 В).
4. Проверьте обратное направление: черный щуп на MT2, красный на MT1. Повторите открытие, соединив G с MT1.
5. Снимите управляющий сигнал — симистор должен оставаться открытым до снижения тока ниже тока удержания (в мультиметре это имитируется малым током теста).

Если в любом направлении прибор показывает короткое замыкание (0 В) или обрыв в обоих направлениях без возможности открытия — симистор неисправен.

Проверка симистора на плате требует осторожности: отключите все параллельные элементы, мешающие измерениям.

5. Диагностика тиристоров (SCR)

Тиристор имеет выводы: анод (A), катод (K), управляющий электрод (G).

Алгоритм проверки:

1. Режим диодного теста.
2. Красный щуп на анод, черный на катод — должно быть «OL».
3. Черный на анод, красный на катод — падение напряжения около 0,6–0,7 В (как на диоде).
4. Для открытия: красный щуп на анод, черный на катод, кратковременно подайте положительный импульс на G относительно K (соедините G с анодом через резистор 100–470 Ом или напрямую на короткое время).
5. После открытия между анодом и катодом должно установиться низкое падение напряжения (1–2 В). При снятии сигнала с G тиристор должен оставаться открытым.

Неисправности: короткое замыкание между анодом и катодом, отсутствие открытия при подаче сигнала на G, или постоянный обрыв.

6. Проверка MOSFET-транзисторов

MOSFET имеет три вывода: затвор (G), сток (D), исток (S).

Проверка n-канального MOSFET (обогащенного типа):

1. Режим диодного теста.
2. Между стоком и истоком в обоих направлениях должно быть высокое сопротивление («OL»), кроме встроенного защитного диода (красный щуп на S, черный на D — падение 0,4–0,7 В).
3. Для проверки канала: сначала разрядите затвор, коснувшись всех выводов вместе.
4. Подайте напряжение на затвор: красный щуп на G, черный на S (для n-канала положительное напряжение открывает канал).
5. Измерьте сопротивление между D и S — оно должно резко упасть до десятков или сотен ом (в зависимости от \( R_{DS(on)} \)).
6. Снимите напряжение с затвора — канал должен закрыться, сопротивление снова вырастет.

Для p-канального MOSFET полярность напряжения на затворе меняется на противоположную.

Проверка мощного транзистора проводится аналогично, но учитывайте большие токи и емкости затвора — иногда требуется внешний источник для надежного открытия.

7. Типичные неисправности и их признаки при измерениях

• Короткое замыкание — падение напряжения 0 В между любыми выводами в диодном тесте.
• Обрыв — бесконечное сопротивление во всех направлениях, отсутствие реакции на управляющий сигнал.
• Деградация порога у MOSFET — канал не открывается при стандартном напряжении теста мультиметра.
• Утечка — низкое сопротивление в закрытом состоянии.
• Термическая нестабильность — прибор ведет себя по-разному после прогрева.

Для точной диагностики рекомендуется сравнивать показания с заведомо исправным элементом того же типа.

8. Практические советы по проверке элементов на плате и меры безопасности

При проверке на плате:

• Отключите питание и разрядите все конденсаторы.
• Выпаяйте подозрительный элемент при неоднозначных результатах.
• Используйте режим прозвонки для быстрого поиска коротких замыканий на плате.
• Для симисторов и тиристоров проверяйте наличие управляющего сигнала в рабочей схеме осциллографом (если доступен).

Меры безопасности:

• Не превышайте максимальные напряжения, указанные на корпусе мультиметра.
• Работайте в резиновых перчатках при напряжениях выше 60 В постоянного или 30 В переменного тока.
• Соблюдайте требования ГОСТ Р МЭК 61010-1 по безопасности электроизмерительных приборов.
• Никогда не проводите измерения в цепях под напряжением без соответствующей категории защиты прибора (CAT III или CAT IV).

9. Сравнение методов диагностики различных полупроводниковых ключей

Заключение

Проверка симисторов, тиристоров и MOSFET-транзисторов с помощью цифрового мультиметра — эффективный способ оперативной диагностики в ремонтной практике и производственном контроле. Соблюдение описанных методик позволяет с высокой достоверностью выявлять неисправные компоненты и предотвращать дальнейшие повреждения оборудования.

Для точной и безопасной работы с такими элементами удобно купить надежный цифровой мультиметр по выгодной цене, который обеспечит стабильные показания в режимах диодного теста и прозвонки. Правильный выбор измерительного инструмента существенно упрощает диагностику и повышает эффективность ремонта.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
