Проверка стартера автомобиля мультиметром: диагностика обмоток и втягивающего реле

Оглавление

• 1. Введение
• 2. Необходимые инструменты и подготовка к работе
• 3. Меры безопасности при диагностике
• 4. Проверка обмоток якоря (ротора)
• 5. Проверка обмоток статора
• 6. Диагностика втягивающего реле
• 7. Проверка щёточного узла и коллектора
• 8. Интерпретация результатов измерений и типичные неисправности
• 9. Практические рекомендации по выбору мультиметра для диагностики стартера
• 10. Заключение

1. Введение

Стартер автомобиля представляет собой мощный электродвигатель постоянного тока, задача которого — раскрутить коленчатый вал двигателя внутреннего сгорания до частоты, достаточной для запуска. Несмотря на относительно простую конструкцию, этот узел подвержен значительным механическим и электрическим нагрузкам. В момент пуска ток в цепи стартера может достигать нескольких сотен ампер, а температура обмоток быстро повышается. Именно поэтому неисправности стартера входят в число наиболее частых причин отказа автомобиля в запуске.

Типичные симптомы неисправности включают: отсутствие реакции при повороте ключа зажигания, характерные щелчки втягивающего реле без последующего вращения якоря, медленное и «тягучее» вращение коленвала, запах горелой изоляции, повышенный нагрев корпуса стартера после нескольких попыток пуска. Эти признаки могут указывать как на проблемы механической части (износ бендикса, подшипников), так и на электрические дефекты — обрывы или межвитковые замыкания в обмотках якоря и статора, выход из строя втягивающего реле, износ щёток и коллектора.

Мультиметр позволяет провести первичную электрическую диагностику стартера без использования специализированного стенда. С его помощью можно измерить сопротивление обмоток, проверить целостность цепей, оценить состояние изоляции относительно корпуса и выявить грубые дефекты контактной системы втягивающего реле. Такая проверка особенно полезна автовладельцу и мастеру-частнику: она даёт возможность быстро отделить электрические неисправности от механических и принять обоснованное решение — ремонтировать узел или приобретать новый.

Важно понимать ограничения метода. Обычный цифровой мультиметр не заменяет полноценную проверку под нагрузкой и не выявляет все виды межвитковых замыканий с высокой достоверностью. Тем не менее для большинства практических случаев измерение сопротивления обмоток и проверка втягивающего реле мультиметром оказываются достаточными, чтобы локализовать проблему и избежать ненужных затрат.

В дальнейшем изложении рассматриваются последовательные этапы диагностики с акцентом на практические приёмы работы и типичные значения параметров. Все измерения выполняются на снятом с автомобиля стартере в холодном состоянии (температура окружающей среды 15–25 °C), если иное не оговорено специально.

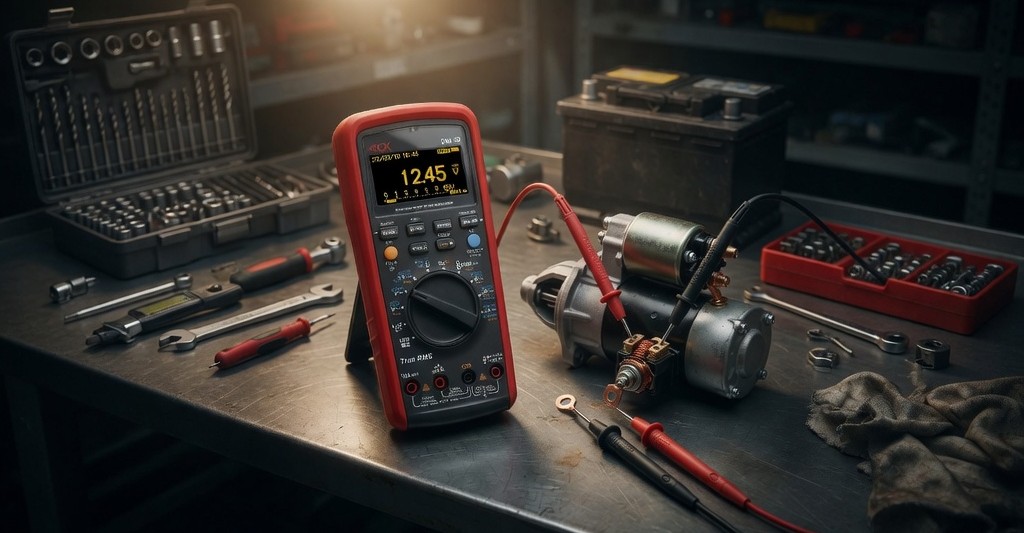

Для проверки стартера автомобиля и диагностики обмоток с втягивающим реле купите цифровой мультиметр RGK DM-40 и проводите точные измерения сопротивления и напряжения.

2. Необходимые инструменты и подготовка к работе

Для качественной диагностики стартера мультиметром требуется минимальный, но правильно подобранный набор инструментов. Основным прибором является цифровой мультиметр, способный измерять сопротивление в диапазоне от долей ома до нескольких мегаом. Критически важным параметром является разрешение на самом низком диапазоне сопротивления: желательно иметь возможность видеть сотые или хотя бы десятые доли ома. Приборы, у которых минимальный предел начинается с 1 Ом или имеет разрешение 0,1 Ом, уже на границе применимости, поскольку сопротивление обмоток якоря и втягивающей обмотки реле часто лежит в пределах 0,01–0,5 Ом.

Дополнительно потребуются:

• комплект измерительных щупов с острыми иглами или зажимами типа «крокодил» для надёжного контакта с ламелями коллектора и клеммами;
• набор торцевых и рожковых ключей, отвёрток для снятия стартера и его частичной разборки;
• очиститель электрических контактов и мягкая щётка для удаления загрязнений с коллектора и клемм;
• изолирующие перчатки и защитные очки;
• маркер или бирки для обозначения положения деталей при разборке.

Подготовка к измерениям начинается ещё на автомобиле. Перед снятием стартера необходимо отключить отрицательную клемму аккумуляторной батареи. Это исключает случайное замыкание силовых цепей и защищает как автомобиль, так и оператора. После снятия стартера его наружные поверхности очищают от грязи и масла. Особое внимание уделяют силовым клеммам и управляющему контакту втягивающего реле — окислы и загрязнения могут вносить существенную погрешность в результаты измерений низких сопротивлений.

Если планируется проверка обмоток якоря и статора, стартер частично разбирают. Обычно снимают заднюю крышку, извлекают щёточный узел и вынимают якорь. При разборке важно зафиксировать взаимное положение деталей, чтобы при сборке не нарушить балансировку и правильность установки щёток. Все операции выполняют на чистой ровной поверхности, исключая попадание металлической стружки внутрь корпуса.

Перед началом измерений мультиметр проверяют на исправность. Щупы замыкают между собой на самом низком диапазоне сопротивления и убеждаются, что прибор показывает значение, близкое к нулю (обычно 0,1–0,3 Ом — собственное сопротивление щупов и внутренних цепей). Это значение впоследствии учитывают при интерпретации результатов. Если мультиметр имеет функцию компенсации сопротивления щупов (относительный режим или ZERO), её рекомендуется активировать.

После подготовки инструментов и самого стартера можно переходить к измерениям. Все дальнейшие операции выполняются при полностью обесточенном устройстве, за исключением специально оговорённых проверок втягивающего реле, требующих кратковременной подачи напряжения.

3. Меры безопасности при диагностике

Диагностика стартера связана с работой как с низковольтными цепями автомобиля, так и с относительно высокими токами. Соблюдение правил безопасности исключает травмы персонала и повреждение оборудования.

Основные требования сводятся к следующему:

1. Все работы по снятию и установке стартера выполняются только при отключённой аккумуляторной батарее. Отрицательная клемма снимается первой и устанавливается последней.
2. При проверке втягивающего реле под напряжением используется исправный источник питания с ограничением тока или штатный аккумулятор автомобиля через предохранитель. Запрещается подавать напряжение на разобранный стартер без контроля силы тока.
3. Измерительные щупы мультиметра не должны создавать случайных замыканий между силовыми клеммами и корпусом. При работе с коллектором якоря щупы удерживают так, чтобы исключить касание соседних ламелей одновременно.
4. Разборка стартера производится в защитных очках. Пружины щёток и стопорные кольца могут резко выскочить.
5. Запрещается проверять сопротивление обмоток, если стартер только что работал и имеет повышенную температуру. Нагрев существенно изменяет сопротивление меди и может привести к ошибочным выводам.

С точки зрения нормативных документов общие требования к безопасному выполнению электроизмерений содержатся в Правилах по охране труда при эксплуатации электроустановок и в ГОСТ 12.1.019 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты». Хотя эти документы ориентированы прежде всего на промышленные электроустановки, их основные принципы (отключение питания, проверка отсутствия напряжения, применение средств индивидуальной защиты) полностью применимы и при работе с автомобильным электрооборудованием.

Особую осторожность следует соблюдать при проверке втягивающего реле. В момент срабатывания якорь реле перемещается с значительной силой, а через силовые контакты может протекать ток в сотни ампер. Поэтому проверка замыкания силовых контактов под нагрузкой выполняется только кратковременно и с использованием проводов соответствующего сечения.

После завершения всех измерений стартер собирают в обратной последовательности, контролируя правильность установки щёток, крышек и крепёжных элементов. Перед установкой на автомобиль рекомендуется ещё раз проверить отсутствие посторонних предметов внутри корпуса.

4. Проверка обмоток якоря (ротора)

Якорь стартера — это наиболее нагруженный электрический элемент. Его обмотка выполнена толстым медным проводом и уложена в пазы сердечника. Концы секций припаяны или приварены к ламелям коллектора. Основные дефекты якоря, выявляемые мультиметром: обрыв одной или нескольких секций, замыкание обмотки на корпус (на вал или сердечник), межвитковое замыкание и нарушение пайки выводов к коллектору.

Перед электрическими измерениями проводят визуальный осмотр. Коллектор должен быть чистым, без сильного подгара, глубоких проточек и выступающих изоляционных пластин. Наличие чёрного нагара или следов перегрева указывает на возможные проблемы со щётками или перекос якоря. Механические повреждения ламелей (сколы, глубокие риски) также являются основанием для более тщательной проверки.

Измерение сопротивления между ламелями коллектора выполняется следующим образом. Мультиметр переводят в режим измерения сопротивления на самом низком диапазоне. Один щуп устанавливают на произвольную ламель, второй — на ламель, расположенную примерно напротив (для большинства стартеров это соответствует шагу, равному половине числа ламелей). Записывают показание. Затем оба щупа перемещают на одну ламель и повторяют измерение по кругу. Сопротивление должно быть практически одинаковым для всех пар. Разброс более 10–15 % уже требует внимания.

Типичные значения сопротивления обмотки якоря большинства легковых стартеров лежат в диапазоне 0,01–0,06 Ом. Точное значение зависит от конструкции, мощности и числа витков. Важно не столько абсолютное число, сколько стабильность показаний по всему коллектору. Резко завышенное сопротивление на отдельных парах ламелей свидетельствует об обрыве или плохой пайке. Нулевое или близкое к нулю сопротивление между соседними ламелями может указывать на межвитковое замыкание или замыкание ламелей между собой через проводящий нагар.

Проверка изоляции обмотки якоря относительно корпуса (вала и сердечника) выполняется на диапазоне мегаом. Один щуп подключают к валу якоря (очищенному до металла), второй — поочерёдно к нескольким ламелям коллектора. В исправном состоянии прибор должен показывать сопротивление выше 0,5–1 МОм (часто «OL» — перегрузка, то есть сопротивление выше предела измерения). Любое заметное отклонение вниз, особенно значения менее 100 кОм, говорит о повреждении изоляции. Такой якорь подлежит перемотке или замене.

Дополнительно можно выполнить проверку на замыкание между соседними ламелями. Щупы устанавливают на две рядом расположенные ламели. Сопротивление должно быть очень низким (сопротивление одной секции), но не нулевым. Полный ноль при чистом коллекторе может указывать на замыкание ламелей через частички меди или графита.

Следует помнить, что мультиметр выявляет только относительно грубые дефекты. Слабые межвитковые замыкания, проявляющиеся только под нагрузкой и при нагреве, могут остаться незамеченными. Поэтому при наличии сомнений (например, стартер «тянет» слабо, но сопротивление в норме) рекомендуется дополнительная проверка на специализированном стенде или замена якоря.

После завершения измерений якорь при необходимости очищают, коллектор при лёгком подгаре полируют мелкозернистой шлифовальной бумагой с последующей тщательной промывкой. Глубокие повреждения коллектора требуют проточки на токарном станке с последующей прорезкой изоляции между ламелями.

5. Проверка обмоток статора

Конструкция статора современных стартеров бывает двух основных типов: с обмоткой возбуждения (электромагнитное возбуждение) и с постоянными магнитами. В стартерах с постоянными магнитами обмоток возбуждения нет, поэтому электрическая проверка статора сводится фактически к контролю отсутствия замыканий и механическому состоянию магнитов. В стартерах с обмоткой возбуждения катушки статора включаются последовательно с якорем и оказывают существенное влияние на характеристики пускового устройства.

Для стартеров с обмоткой возбуждения процедура измерения выглядит следующим образом. После снятия якоря и щёточного узла становятся доступны выводы катушек. В большинстве конструкций катушки соединены последовательно, и измерение выполняется между двумя крайними выводами (или между выводом и корпусом, если одна сторона заземлена). Мультиметр устанавливают на низкий диапазон сопротивления.

Типичное сопротивление обмотки возбуждения легковых стартеров составляет от 0,1 до 0,5 Ом в зависимости от мощности и схемы соединения. Как и в случае с якорем, важна не только абсолютная величина, но и её соответствие данным конкретного типа стартера (при наличии справочной информации) и отсутствие признаков обрыва.

Проверка изоляции обмоток статора относительно корпуса выполняется аналогично проверке якоря. Один щуп подключают к корпусу стартера (очищенному месту), второй — к выводу обмотки. Сопротивление должно быть высоким (сотни килоом — единицы мегаом и выше). Пониженное сопротивление указывает на повреждение изоляции катушек, что часто сопровождается характерным запахом гари и потемнением лака.

В стартерах с постоянными магнитами электрическая проверка обмоток статора отсутствует. Вместо этого контролируют отсутствие посторонних предметов, целостность магнитов и отсутствие их смещения. Мультиметром в этом случае можно лишь убедиться, что между корпусом и любыми токоведущими частями нет нежелательных замыканий.

При обнаружении обрыва или замыкания на корпус обмотки статора в большинстве случаев целесообразнее заменить весь статорный пакет или стартер в сборе. Перемотка катушек возбуждения в условиях обычной мастерской трудоёмка и не всегда экономически оправдана.

После завершения проверки обмоток статора все поверхности очищают, проверяют состояние посадочных мест подшипников и подготавливают узел к сборке или дальнейшей диагностике втягивающего реле.

6. Диагностика втягивающего реле

Втягивающее реле (тяговое реле, соленоид) выполняет две функции: механически вводит шестерню бендикса в зацепление с зубчатым венцом маховика и замыкает силовые контакты, подающие полный ток аккумулятора на обмотки стартера. Неисправности реле — одна из самых частых причин отказа в запуске. Мультиметр позволяет проверить целостность обеих обмоток реле и состояние силовых контактов.

Конструкция реле включает две обмотки: втягивающую (более мощную, кратковременного действия) и удерживающую (менее мощную, работающую всё время, пока ключ зажигания находится в положении «старт»). После срабатывания втягивающая обмотка обычно отключается собственными контактами реле, а удерживающая продолжает питать электромагнит.

Последовательность проверки обмоток реле:

1. Отключить стартер от аккумулятора и снять реле с корпуса (или обеспечить доступ к его клеммам).
2. Очистить клеммы от окислов.
3. Перевести мультиметр в режим измерения малых сопротивлений.
4. Измерить сопротивление втягивающей обмотки. Обычно она подключена между управляющим контактом (клемма 50) и корпусом реле или между клеммой 50 и силовой клеммой. Типичное значение — 0,2–0,6 Ом.
5. Измерить сопротивление удерживающей обмотки. Она подключена между управляющим контактом и корпусом (или отдельным выводом). Типичное значение — 0,6–2,5 Ом в зависимости от модели стартера.
6. Проверить отсутствие замыкания обмоток на корпус (если конструкция это допускает) — сопротивление должно быть высоким.

Резко завышенное сопротивление или обрыв («OL») указывают на перегорание обмотки. Слишком низкое сопротивление может свидетельствовать о межвитковом замыкании. Точные номиналы зависят от конкретной модели стартера; при наличии справочных данных следует ориентироваться на них.

Проверка силовых контактов реле выполняется в два этапа. Сначала измеряют сопротивление между двумя силовыми клеммами реле в исходном (непритянутом) состоянии — оно должно быть бесконечно большим (контакты разомкнуты). Затем реле аккуратно срабатывают, подавая напряжение 12 В на управляющую клемму через предохранитель или лабораторный блок питания с ограничением тока. В притянутом состоянии сопротивление между силовыми клеммами должно упасть до минимальных значений (сотые доли ома). Повышенное переходное сопротивление контактов приводит к сильному нагреву, падению напряжения на стартере и затруднённому запуску.

При проверке реле под напряжением необходимо соблюдать осторожность: якорь реле перемещается с большой скоростью и усилием. Подачу напряжения выполняют кратковременно. После проверки реле устанавливают на место, контролируя плотность посадки и состояние уплотнительных элементов.

7. Проверка щёточного узла и коллектора

Щёточный узел и коллектор обеспечивают скользящий контакт между неподвижными и вращающимися частями стартера. Износ щёток, ослабление пружин, загрязнение или повреждение коллектора напрямую влияют на величину переходного сопротивления и стабильность работы.

Визуальный осмотр щёток включает оценку их высоты. Минимально допустимая высота обычно составляет около половины первоначальной (конкретное значение указывается в технической документации на стартер). Щётки с сильным односторонним износом, сколами или следами перегрева подлежат замене. Пружины должны обеспечивать равномерное прижатие; ослабшие или сломанные пружины заменяют.

Электрическая проверка щёточного узла мультиметром сводится к измерению сопротивления между щёткой и её токопроводящим выводом (при снятых щётках) и контролю отсутствия замыкания щёткодержателей на корпус. Сопротивление щётки вместе с гибким выводом должно быть очень низким. Замыкание на корпус недопустимо.

Коллектор проверяют как визуально, так и электрически. Глубокие проточки, выступающая изоляция между ламелями, сильный подгар или следы оплавления требуют проточки коллектора на токарном станке с последующей прорезкой миканитовой изоляции. После механической обработки обязательно проводят повторное измерение сопротивления между ламелями и изоляции на вал, как описано в разделе проверки якоря.

Практическая последовательность действий:

• извлечь щётки и оценить их геометрические размеры и состояние рабочей поверхности;
• проверить усилие пружин (сравнивая с заведомо исправными или по справочным данным);
• измерить сопротивление каждой щётки с гибким выводом;
• убедиться в отсутствии замыкания щёткодержателей на корпус;
• очистить коллектор и выполнить измерения сопротивления и изоляции якоря.

Замена щёток рекомендуется выполнять комплектом. После установки новых щёток желательно провести приработку на небольших оборотах или несколькими кратковременными включениями стартера без нагрузки (с отключённой топливной системой или на снятом стартере).

8. Интерпретация результатов измерений и типичные неисправности

Правильная интерпретация полученных данных позволяет быстро локализовать неисправность и принять решение о ремонте или замене. Ниже приведены наиболее характерные сочетания симптомов и результатов измерений.

При анализе результатов важно учитывать температуру. Сопротивление медных обмоток увеличивается примерно на 0,4 % на каждый градус Цельсия. Поэтому измерения, выполненные на горячем стартере, будут завышенными по сравнению с холодным состоянием. Для корректного сравнения все контрольные измерения рекомендуется проводить при температуре 15–25 °C.

Если все электрические параметры находятся в пределах нормы, а стартер всё равно работает неудовлетворительно, причину следует искать в механической части: износ бендикса, подшипников, зубьев шестерни, проблемы с маховиком или недостаточное напряжение аккумуляторной батареи и силовых проводов.

Результаты измерений целесообразно фиксировать: значение сопротивления обмоток, состояние изоляции, переходное сопротивление контактов. Это упрощает повторную диагностику после ремонта и позволяет отслеживать динамику износа.

9. Практические рекомендации по выбору мультиметра для диагностики стартера

Эффективность диагностики стартера во многом зависит от возможностей используемого мультиметра. Поскольку большинство критичных сопротивлений лежат в области долей и единиц ома, прибор должен обеспечивать уверенное измерение именно в этом диапазоне.

Ключевые требования к мультиметру:

• наличие диапазона измерения сопротивления с нижним пределом 200 Ом или ниже и разрешением не хуже 0,01 Ом;
• погрешность на низкоомных пределах не хуже ±0,5–0,8 % + несколько единиц младшего разряда;
• функция компенсации сопротивления измерительных проводов (относительный режим);
• режим прозвонки с звуковой индикацией для быстрой проверки целостности цепей;
• достаточная категория безопасности (CAT III 600 В) на случай случайного попадания напряжения;
• удобные щупы с возможностью установки острых игл или зажимов.

Приборы с авторанжированием упрощают работу, автоматически выбирая оптимальный предел. Однако даже на авторанжирующих моделях при измерении очень малых сопротивлений полезно принудительно устанавливать самый низкий диапазон, чтобы повысить стабильность показаний.

Дополнительным удобством является наличие подсветки дисплея и удержания показаний (HOLD), особенно при работе в стеснённых условиях моторного отсека или на снятом стартере в гараже. Для регулярной профессиональной диагностики предпочтительны модели с возможностью измерения малых сопротивлений четырёхпроводным методом, однако для большинства практических задач достаточно качественного двухпроводного мультиметра с хорошим разрешением.

Выбирая прибор, стоит обратить внимание на качество исполнения щупов и надёжность переключателя диапазонов. Именно эти элементы чаще всего выходят из строя при интенсивной эксплуатации. Наличие термопары или возможности измерения температуры может быть полезным дополнением, но не является обязательным для диагностики стартера.

Правильно подобранный мультиметр позволяет не только проверить стартер, но и выполнять широкий круг других работ по автомобильной электрике: контроль состояния аккумулятора, поиск утечек тока, проверку датчиков и проводки. Поэтому инвестиции в прибор с хорошими характеристиками в низкоомном диапазоне окупаются многократно.

10. Заключение

Проверка стартера автомобиля мультиметром — доступный и эффективный способ первичной диагностики электрической части узла. Последовательное измерение сопротивления обмоток якоря и статора, проверка втягивающего реле, контроль состояния щёточного узла и коллектора позволяют выявить большинство типичных неисправностей без применения специализированных стендов.

Ключевые этапы работы включают подготовку и обеспечение безопасности, тщательные измерения на низких пределах сопротивления, оценку изоляции и правильную интерпретацию полученных данных с учётом температуры и конструктивных особенностей конкретного стартера. Результаты измерений дают основание для принятия решения о ремонте отдельных элементов или замене узла в сборе.

Качество диагностики напрямую зависит от возможностей измерительного прибора. Мультиметр с достаточным разрешением на малых сопротивлениях, стабильными показаниями и удобными щупами существенно повышает достоверность выводов и сокращает время поиска неисправности. При выборе такого инструмента важно ориентироваться на реальные технические характеристики, а не только на цену. В итоге правильно подобранный мультиметр становится надёжным помощником не только при работе со стартером, но и при решении множества других задач автомобильной электроники и электрики. Если вы планируете регулярно выполнять подобные проверки, имеет смысл купить прибор с хорошим запасом по точности и разрешению — это позволит избежать ошибок и сэкономить время в дальнейшем.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
