1. Введение: что такое прозвонка и почему она необходима
Прозвонка — это один из самых востребованных видов электрических измерений при монтаже, ремонте и обслуживании электропроводки, кабельных линий, автомобильных жгутов, промышленного оборудования и бытовой техники. Под прозвонкой понимают проверку целостности электрической цепи, то есть подтверждение наличия или отсутствия электрического контакта между двумя точками.
Особенно актуальна прозвонка многожильных кабелей, жгутов проводов и разъёмов. В многожильных кабелях (например, витая пара, контрольные кабели КВВГ, автомобильные жгуты) важно не только убедиться в отсутствии обрыва каждой жилы, но и исключить короткие замыкания между жилами, перепутывание проводников и плохой контакт в разъёмах. Без качественной прозвонки невозможно гарантировать надёжную работу системы, избежать ложных срабатываний защиты или выхода оборудования из строя.
Современный цифровой мультиметр в режиме прозвонки издаёт звуковой сигнал (зуммер) при сопротивлении цепи ниже определённого порога (обычно менее 50 Ом). Это позволяет работать быстро, не отвлекаясь постоянно на дисплей. Правильное владение этим режимом существенно ускоряет диагностику и повышает безопасность работ.
2. Принцип работы режима прозвонки в цифровом мультиметре
В режиме прозвонки мультиметр работает как низкоомный омметр с дополнительным звуковым индикатором. Прибор подаёт на щупы небольшое постоянное напряжение (обычно 1–3 В) и измеряет сопротивление цепи. Если сопротивление оказывается ниже порогового значения (чаще всего 10–50 Ом в зависимости от модели), раздаётся непрерывный звуковой сигнал и на дисплее отображается значение близкое к нулю.
Математически принцип можно выразить просто:
\[ R \approx 0 \quad \Rightarrow \quad \text{звук включается} \]
где \( R \) — сопротивление проверяемой цепи.
В отличие от обычного режима измерения сопротивления, прозвонка оптимизирована для быстрых проверок: прибор автоматически выбирает самый чувствительный диапазон, а звуковой сигнал освобождает руки и глаза оператора. Некоторые модели дополнительно показывают точное значение сопротивления одновременно со звуком, что полезно при оценке качества контакта.
Важно понимать разницу между прозвонкой и измерением сопротивления: прозвонка — это качественный тест (есть контакт / нет контакта), а измерение сопротивления — количественный.
3. Подготовка к работе: техника безопасности и выбор инструмента
Перед началом любой прозвонки необходимо соблюдать требования безопасности. Согласно ПУЭ (Правила устройства электроустановок) и ГОСТ Р 50571, работы в электроустановках должны выполняться только после снятия напряжения и проверки его отсутствия.
Основные меры безопасности:
- Обесточьте проверяемый объект и убедитесь в отсутствии напряжения другим режимом мультиметра (AC/DC Voltage).
- Не проводите прозвонку под напряжением — это может повредить прибор и привести к поражению током.
- Используйте только исправные щупы с целой изоляцией.
- Работайте в сухих условиях и используйте средства индивидуальной защиты (диэлектрические перчатки при необходимости).

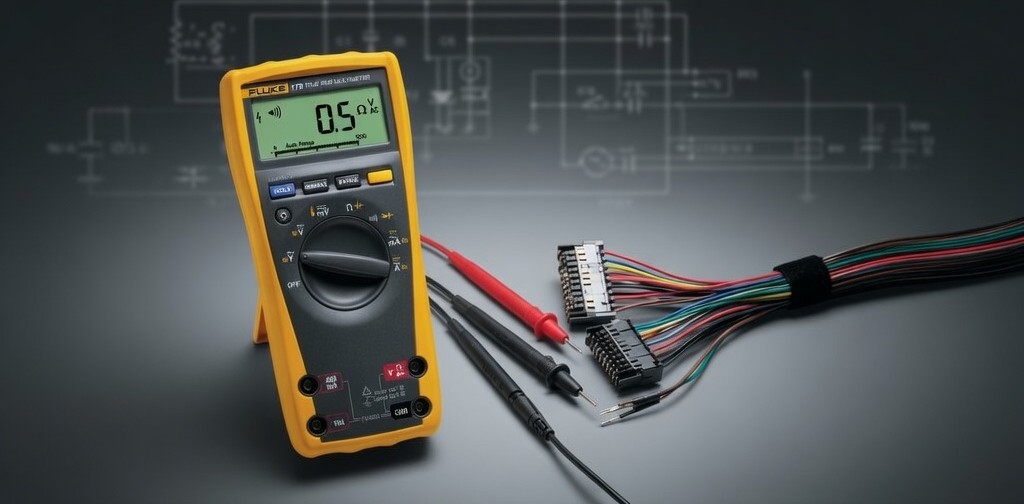

Для качественной прозвонки многожильных кабелей и жгутов рекомендуется выбирать мультиметры с быстрым откликом зуммера и низким порогом срабатывания. Хорошо себя зарекомендовали модели RGK DM-30, RGK DM-20, Fluke 107 и Fluke 17b — они обладают чётким звуковым сигналом, надёжной защитой входов и удобным дисплеем с подсветкой.
4. Основные правила подключения щупов и работы в режиме прозвонки
Подключение щупов стандартное:
- Чёрный щуп — в гнездо COM (общий).
- Красный щуп — в гнездо VΩ (или mAVΩ).
Поворотный переключатель устанавливается в положение режима прозвонки — обычно обозначается символом диода и зуммера. На дисплее должен появиться символ открытой цепи или «OL».
Правила работы:
- Надёжно фиксируйте щупы на контактах.
- При проверке длинных кабелей (>100 м) учитывайте собственное сопротивление жилы.
- Для повышения точности можно слегка покачивать щуп — это помогает выявить плохой контакт.
5. Прозвонка простых цепей и одножильных проводов
Это базовая операция. Приложите один щуп к одному концу провода, второй — к другому. Если раздаётся звук и на дисплее отображается значение близкое к нулю (обычно < 1 Ом для короткого провода), цепь целая.
Пример формулы оценки:
\[ R_{\text{цепи}} = R_{\text{провода}} + R_{\text{контактов}} \]
где \( R_{\text{провода}} \) зависит от длины, сечения и материала (медь имеет удельное сопротивление \( \rho \approx 0,0175 \) Ом·мм²/м).
Если звука нет — обрыв. Если сопротивление десятки Ом — плохой контакт или длинный провод.
6. Прозвонка многожильных кабелей: методы и приёмы
6.1. Прямая прозвонка жил
Поочерёдно проверяйте каждую жилу от одного конца кабеля к другому. Маркируйте жилы цветом или номерами. Этот метод подходит для коротких кабелей (до 20–30 м).
6.2. Метод с закороткой на дальнем конце
На одном конце кабеля надёжно соедините (закоротите) все жилы или пары жил. На другом конце прозванивайте каждую жилу относительно закоротки. Если звук есть на всех — жилы целы. Этот способ эффективен для длинных кабелей.
6.3. Проверка на обрыв, короткое замыкание и перепутывание жил
Обрыв: нет сигнала при прозвонке жилы на себя.
Короткое замыкание: звук между разными жилами при разомкнутых концах.
Перепутывание: при последовательной нумерации звук появляется не на той жиле.
Для удобства можно использовать дополнительный резистор (например, 100 Ом) между жилами на дальнем конце — тогда на дисплее будет отображаться отличное от нуля сопротивление, что помогает идентифицировать конкретную жилу.
7. Проверка жгутов проводов мультиметром
7.1. Поиск обрыва в жгуте
Разъедините разъёмы на обоих концах жгута. Прозванивайте каждую линию от разъёма к разъёму. При обнаружении обрыва — проверяйте места перегибов и креплений.
7.2. Диагностика межжильных замыканий
Все разъёмы разъединены. Прозванивайте каждую жилу относительно всех остальных. Отсутствие звука — норма. Наличие звука — замыкание.
7.3. Контроль качества контактов в жгуте
Измеряйте сопротивление цепи «разъём — разъём». Нормальное значение для медного жгута длиной до 5 м — менее 0,5–1 Ом. Более высокое значение указывает на окисление или плохую обжимку.
8. Диагностика разъёмов и соединителей
8.1. Прозвонка контактов разъёма
Проверяйте соответствие пина на одной стороне разъёма пину на другой. Для многоконтактных разъёмов (DB-9, RJ-45, автомобильные разъёмы) удобно составить таблицу соответствия.
8.2. Проверка на замыкание между пинами
При разомкнутых концах кабеля прозванивайте все комбинации пинов. Замыкание между соседними пинами часто возникает из-за механических повреждений или попадания влаги.
8.3. Выявление плохого контакта и окисления
Даже при наличии звука обращайте внимание на значение сопротивления. Если вместо <1 Ом прибор показывает 5–20 Ом — контакт ненадёжный. В этом случае рекомендуется зачистка контактов или перепайка.
9. Особенности прозвонки в сложных условиях
Длинные кабели (>200 м): используйте метод закоротки и учитывайте сопротивление жилы по формуле \( R = \rho \cdot \frac{l}{S} \).
Экранированные кабели: отдельно прозванивайте экран (оплётку или фольгу).
Кабели под напряжением в прошлом: перед прозвонкой разрядите ёмкость кабеля.
Труднодоступные места: используйте удлинители щупов или крокодилы.
Автомобильные жгуты: проверяйте при отключённом аккумуляторе.
В моделях с функцией относительного измерения (REL) можно обнулить сопротивление щупов для повышения точности.
10. Распространённые ошибки и способы их предотвращения
- Прозвонка под напряжением — приводит к выходу мультиметра из строя.
- Использование повреждённых щупов — искажает результат и опасно.
- Перепутывание режимов (вместо прозвонки включают измерение напряжения).
- Игнорирование высокого сопротивления контакта — приводит к будущим отказам.
- Проверка очень длинных кабелей без учёта собственного сопротивления жилы.
Чтобы избежать ошибок, всегда начинайте с визуального осмотра, затем проверяйте отсутствие напряжения и только потом переходите к прозвонке.
Заключение
Качественная прозвонка многожильных кабелей, жгутов проводов и разъёмов — ключевой этап монтажа и диагностики любых электрических систем. Владение методами прямой и обратной прозвонки, умение выявлять не только обрывы, но и скрытые дефекты контактов позволяет существенно сократить время ремонта и повысить надёжность оборудования.
Если вам требуется надёжный мультиметр для регулярной прозвонки кабелей и жгутов, вы можете купить подходящую модель по выгодной цене в нашем магазине. Правильный выбор инструмента и соблюдение технологии измерений гарантируют точный результат и безопасность работ.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
