Измерение температуры с помощью мультиметра и термопары

Оглавление

• 1. Введение
• 2. Физические принципы работы термопары
• 3. Типы термопар, их характеристики и области применения
• 4. Подключение термопары к мультиметру
• 5. Настройка мультиметра для измерения температуры
• 6. Методика выполнения измерений
• 7. Источники погрешностей и методы их минимизации
• 8. Метрологическое обеспечение и нормативные требования
• 9. Практические рекомендации по выбору оборудования и заключение

1. Введение

Измерение температуры является одной из наиболее востребованных задач в контрольно-измерительной практике. Температура влияет на физические и химические свойства материалов, работу механизмов, протекание технологических процессов и безопасность эксплуатации оборудования. В промышленности, энергетике, металлургии, химической отрасли, автомобилестроении, пищевой промышленности и лабораторных исследованиях требуются точные, быстрые и надёжные средства измерения температуры.

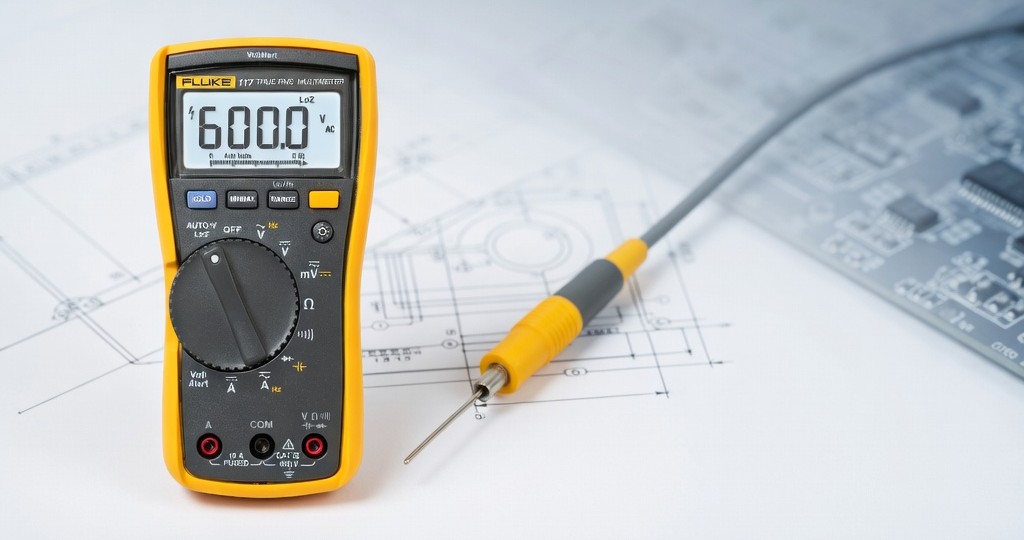

Одним из наиболее практичных и универсальных способов решения этой задачи является использование цифрового мультиметра в комплекте с термопарой. Современные мультиметры часто оснащаются встроенной функцией измерения температуры, что позволяет специалисту выполнять сразу несколько видов измерений одним прибором: напряжение, ток, сопротивление и температуру. Такой подход снижает затраты на оборудование, упрощает работу и повышает мобильность.

Метод измерения температуры с помощью мультиметра и термопары основан на термоэлектрическом эффекте. Термопара представляет собой простой и надёжный датчик, способный работать в широком диапазоне температур — от криогенных значений до +1800 °C и выше в зависимости от типа. В отличие от термометров сопротивления, термопары отличаются высокой скоростью реакции на изменение температуры и устойчивостью к механическим воздействиям.

Преимущества использования мультиметра с термопарой включают:

• Широкий диапазон измеряемых температур;
• Высокое быстродействие датчика;
• Относительно низкую стоимость комплекта по сравнению со специализированными термометрами;
• Возможность применения различных конструкций зондов (погружных, поверхностных, воздушных, игольчатых);
• Многофункциональность самого мультиметра;
• Простоту подключения и настройки в полевых условиях.

Вместе с тем метод имеет и определённые особенности, которые необходимо учитывать: зависимость показаний от правильности подключения, влияние температуры холодного спая, необходимость компенсации и соблюдения требований к измерительной цепи. Понимание физических основ, характеристик различных типов термопар и правил эксплуатации позволяет получать достоверные результаты и минимизировать погрешности.

Данная статья рассматривает принцип действия термопар, их классификацию, особенности подключения к мультиметрам, методику измерений, источники погрешностей и практические рекомендации по выбору оборудования.

Для профессионального измерения температуры в диапазоне от -20 до 760 °C с помощью мультиметра и термопары типа K лучшим выбором станет купить цифровой мультиметр CEM DT-9908 с функцией термометра.

2. Физические принципы работы термопары

Работа термопары основана на термоэлектрическом эффекте Зеебека, открытом в 1821 году. Эффект заключается в возникновении электродвижущей силы (термо-ЭДС) в цепи, состоящей из двух разнородных проводников, при наличии разности температур между точками соединения.

Термопара состоит из двух проводников (термоэлектродов), изготовленных из разных металлов или сплавов. Одни концы проводников соединяются между собой и помещаются в зону измерения — это горячий (рабочий) спай. Вторые концы остаются свободными и образуют холодный спай, который обычно находится при более низкой температуре.

При нагреве горячего спая возникает термо-ЭДС, величина которой зависит от разности температур горячего и холодного спаев, а также от свойств материалов термоэлектродов. Математически термо-ЭДС описывается интегральным выражением:

где \( E \) — термо-ЭДС, \( T_h \) — температура горячего спая, \( T_c \) — температура холодного спая, \( \alpha_{AB}(T) \) — относительный коэффициент Зеебека пары материалов A и B, зависящий от температуры.

На практике для небольших температурных интервалов часто используют приближённую линейную зависимость:

где \( \alpha \) — среднее значение коэффициента Зеебека в рассматриваемом диапазоне.

Величина термо-ЭДС обычно составляет от нескольких десятков до сотен микровольт на градус Цельсия. Например, для наиболее распространённой термопары типа K чувствительность составляет около 41 мкВ/°C. Такие малые значения требуют от измерительного прибора высокой чувствительности по напряжению.

Важной особенностью является наличие холодного спая. Если температура холодного спая не равна нулю, показания будут искажаться. Современные мультиметры с функцией измерения температуры выполняют автоматическую компенсацию холодного спая. Для этого в приборе установлен дополнительный датчик температуры (обычно термистор или полупроводниковый сенсор), который измеряет температуру в месте подключения термопары и автоматически вводит поправку.

Мультиметр измеряет термо-ЭДС, учитывает температуру холодного спая и по известной номинальной статической характеристике преобразования вычисляет температуру горячего спая. Таким образом, на дисплее отображается непосредственно значение температуры, а не напряжение.

Понимание этих физических процессов необходимо для правильной интерпретации результатов измерений, выявления возможных источников погрешностей и грамотной эксплуатации измерительной системы.

3. Типы термопар, их характеристики и области применения

Термопары классифицируют по материалам термоэлектродов, диапазону рабочих температур, чувствительности и устойчивости к внешним воздействиям. Существует несколько стандартных типов, каждый из которых имеет свои преимущества и ограничения. Выбор типа термопары определяется конкретной задачей измерения.

Наиболее широкое применение получили термопары на основе недрагоценных металлов (типы K, J, T, E, N) и благородных металлов (типы S, R, B). Номинальные статические характеристики преобразования всех стандартных типов термопар регламентируются ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования». Этот документ устанавливает таблицы и полиномиальные зависимости для расчёта температуры по измеренной термо-ЭДС.

Ниже приведена сравнительная характеристика основных типов термопар:

При выборе типа термопары учитывают не только диапазон температур, но и химическую совместимость с измеряемой средой, механическую прочность, скорость отклика и стоимость. Например, для измерений в агрессивных средах могут потребоваться термопары с защитной арматурой из нержавеющей стали или керамики.

ГОСТ Р 8.585-2001 определяет не только номинальные характеристики, но и допустимые отклонения от них для термопар различных классов точности. Это позволяет оценивать возможную погрешность измерений ещё на этапе выбора датчика.

4. Подключение термопары к мультиметру

Правильное подключение термопары к мультиметру является одним из ключевых условий получения достоверных результатов. Ошибки на этом этапе часто приводят к значительным погрешностям или полной неработоспособности измерительной цепи.

Большинство цифровых мультиметров, имеющих функцию измерения температуры, оснащаются специальными гнёздами для подключения термопар. Обычно это два контакта, маркированные как «TEMP» или обозначенные символами термопары. В некоторых моделях используются стандартные миниатюрные термопарные разъёмы (mini connector), что обеспечивает быстрое и надёжное соединение.

При подключении необходимо соблюдать следующие правила:

1. Убедиться, что тип термопары соответствует типу, выбранному в настройках мультиметра (или что прибор поддерживает данный тип).
2. Соблюдать полярность подключения. Положительный и отрицательный термоэлектроды должны быть подсоединены к соответствующим контактам. Нарушение полярности приводит к инверсии показаний или значительным ошибкам.
3. Использовать для соединения провода или компенсационные кабели того же типа, что и термопара. Применение обычных медных проводов на значительном расстоянии недопустимо, так как это создаёт дополнительные термо-ЭДС и искажает результаты.
4. Обеспечить надёжный механический контакт. Контакты должны быть чистыми, без окислов и загрязнений. Рекомендуется периодически проверять состояние разъёмов.
5. При необходимости использовать экранированные кабели для защиты от электромагнитных помех, особенно в условиях промышленных предприятий с большим количеством электрооборудования.

Для измерений на расстоянии от мультиметра применяют удлинительные или компенсационные провода. Удлинительные провода изготовлены из тех же материалов, что и термопара, и могут использоваться в том же температурном диапазоне. Компенсационные провода имеют близкие термоэлектрические свойства только в ограниченном диапазоне температур (обычно до 100–200 °C) и применяются для соединения термопары с измерительным прибором, когда сама термопара находится в горячей зоне.

Важно помнить, что любое дополнительное соединение в измерительной цепи потенциально является источником дополнительной термо-ЭДС. Поэтому количество переходов следует сводить к минимуму, а все соединения выполнять качественно.

При работе с поверхностными или погружными зондами необходимо обеспечивать плотный тепловой контакт датчика с объектом измерения. Для этого используют специальные прижимные устройства, термопасту (в допустимых случаях) или погружение на достаточную глубину.

Электрическая безопасность при использовании термопар обычно не вызывает сложностей, поскольку термо-ЭДС имеет очень малую величину. Однако при измерениях вблизи токоведущих частей или во взрывоопасных зонах необходимо применять термопары с соответствующей изоляцией и защитной арматурой.

5. Настройка мультиметра для измерения температуры

После правильного физического подключения термопары необходимо выполнить настройку мультиметра. От правильности этих действий напрямую зависит точность получаемых результатов.

Порядок настройки обычно включает следующие шаги:

1. Включить мультиметр и перевести его в режим измерения температуры. В большинстве приборов это делается поворотом переключателя в положение с обозначением °C или специальным символом термопары. В продвинутых моделях с графическим дисплеем выбор режима осуществляется через меню.
2. Выбрать тип подключённой термопары (K, J, T, E, N и др.). Эта функция доступна не во всех мультиметрах. Если прибор поддерживает только один тип (чаще всего K), необходимо убедиться в соответствии используемой термопары.
3. Выбрать единицы измерения — градусы Цельсия (°C) или Фаренгейта (°F). В большинстве случаев предпочтительнее использовать °C.
4. При наличии функции ручной компенсации холодного спая проверить или задать текущую температуру холодного спая. В подавляющем большинстве современных мультиметров компенсация выполняется автоматически с помощью встроенного датчика.
5. Дождаться стабилизации показаний. После подключения или перемещения зонда может потребоваться некоторое время (от нескольких секунд до минуты) для достижения теплового равновесия.

Некоторые профессиональные мультиметры позволяют сохранять результаты измерений в память, строить графики изменения температуры во времени или передавать данные на компьютер. Эти возможности полезны при проведении длительных испытаний или мониторинга.

Перед началом измерений рекомендуется выполнить проверку работоспособности системы. Для этого можно измерить температуру известного объекта (например, температуру окружающего воздуха или кипящей воды при нормальном атмосферном давлении) и сравнить показания с эталонным значением.

В процессе эксплуатации важно периодически проверять работоспособность всей измерительной цепи. При обнаружении отклонений от ожидаемых значений следует проверить подключение, состояние контактов и при необходимости выполнить калибровку или замену термопары. Некоторые мультиметры позволяют задавать смещение (offset) для компенсации известных систематических погрешностей. Эта функция полезна при использовании длинных соединительных кабелей или в специфических условиях эксплуатации.

Перед началом ответственных измерений рекомендуется выполнить контрольную проверку на заведомо известном объекте, например, измерить температуру окружающего воздуха или температуру кипящей воды при нормальном атмосферном давлении. При этом необходимо учитывать, что температура кипения воды зависит от высоты над уровнем моря и текущего атмосферного давления.

6. Методика выполнения измерений

Для получения достоверных и воспроизводимых результатов измерения температуры с помощью мультиметра и термопары необходимо строго соблюдать определённую последовательность действий. Методика измерений учитывает особенности как самого измерительного средства, так и объекта контроля.

Рекомендуемая последовательность выполнения измерений включает следующие основные этапы:

1. Подготовка средств измерений: проверить заряд элемента питания мультиметра, визуально осмотреть термопару и соединительные провода на наличие повреждений изоляции, очистить контакты разъёмов от загрязнений и окислов.
2. Настройка мультиметра: выбрать режим измерения температуры, указать тип используемой термопары и единицы измерения (°C или °F). Убедиться в правильности автоматической компенсации холодного спая.
3. Выбор и подготовка зонда: подобрать конструкцию термопары (погружную, поверхностную, воздушную) в зависимости от объекта измерения. При необходимости установить защитную гильзу или экран.
4. Установка датчика в контролируемую точку: обеспечить плотный и надёжный тепловой контакт между рабочим спаем термопары и объектом. Для поверхностных измерений использовать прижимные устройства или термопроводящие материалы (в допустимых пределах).
5. Выдержка времени для достижения теплового равновесия: после установки зонда необходимо дождаться стабилизации показаний. Время стабилизации обычно составляет от 10–30 секунд для тонких датчиков до 2–5 минут для массивных поверхностных или погружных зондов.
6. Считывание и фиксация результатов: записать показания мультиметра. При нестабильных температурных условиях или для повышения достоверности выполнить серию из 3–5 измерений с интервалом 15–30 секунд и вычислить среднее значение.
7. Документирование условий измерения: зафиксировать дату, время, место проведения, тип термопары, модель мультиметра, температуру окружающей среды и другие значимые факторы.

При измерении температуры в жидких и газообразных средах важно учитывать влияние скорости потока на интенсивность теплообмена. В быстрых потоках может потребоваться применение защитных гильз, которые одновременно защищают термопару от механических повреждений и коррозии.

Для контроля температуры движущихся или вращающихся объектов используют специальные гибкие термопары или зонды с пружинным прижимом, обеспечивающие постоянный контакт. В таких случаях особое внимание уделяют надёжности крепления и защите соединительных проводов от обрыва.

В высокотемпературных процессах (печи, котлы, металлургические агрегаты) применяют термопары с керамической или металлической защитной арматурой. При этом необходимо соблюдать предельно допустимую температуру как самого датчика, так и соединительных элементов.

7. Источники погрешностей и методы их минимизации

Точность измерения температуры термопарой в комплекте с мультиметром зависит от множества факторов. Знание основных источников погрешностей позволяет сознательно снижать их влияние и получать более достоверные результаты.

Ниже приведена таблица наиболее распространённых источников погрешностей и рекомендуемых способов их минимизации:

Комплексный подход к снижению погрешностей включает правильный выбор типа термопары, качественное подключение, соблюдение методики измерений и регулярный контроль состояния измерительной цепи. В ответственных случаях рекомендуется проводить периодическую калибровку всей системы с использованием эталонных источников температуры.

8. Метрологическое обеспечение и нормативные требования

Обеспечение единства и достоверности измерений температуры термопарами регламентируется рядом нормативных документов. Основополагающим для термопар является ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования». Данный стандарт устанавливает номинальные статические характеристики (НСХ) преобразования для всех основных типов термопар, а также допустимые отклонения от этих характеристик в зависимости от класса точности.

Цифровые мультиметры, используемые для измерения термо-ЭДС и преобразования её в температуру, относятся к средствам измерений электрических величин и должны соответствовать требованиям ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний». Хотя этот стандарт напрямую не описывает функцию измерения температуры, он устанавливает общие метрологические и технические требования к цифровым измерительным приборам, включая мультиметры.

Для обеспечения метрологической прослеживаемости результатов измерений температуры проводят поверку и калибровку средств измерений. Периодичность поверки мультиметров с термопарной функцией обычно устанавливается в паспорте прибора или в соответствии с действующими метрологическими правилами и составляет, как правило, один или два года в зависимости от интенсивности эксплуатации и требований производства.

При проведении поверки проверяют соответствие показаний мультиметра эталонным значениям температуры в нескольких точках диапазона. Для термопар выполняют проверку соответствия их характеристик требованиям ГОСТ Р 8.585-2001. В случае выявления отклонений, превышающих допустимые, прибор или датчик подлежат ремонту или замене.

Пользователям рекомендуется вести журнал учёта поверок и калибровок, а также хранить свидетельства о поверке. При выполнении измерений в рамках производственного контроля или научных исследований важно соблюдать требования внутренних нормативных документов организации, разработанных на основе указанных государственных стандартов.

9. Практические рекомендации по выбору оборудования и заключение

Правильный выбор мультиметра с функцией измерения температуры во многом определяет удобство работы и качество получаемых результатов. При подборе оборудования рекомендуется руководствоваться следующими основными критериями:

• Поддержка нескольких типов термопар (минимум типы K и J, желательно также T, E или N);
• Высокое разрешение по температуре — не хуже 0,1 °C;
• Заявленная погрешность измерения температуры не хуже ±(0,5 % от измеряемого значения + 1–2 °C) в рабочем диапазоне;
• Наличие автоматической компенсации температуры холодного спая с использованием встроенного датчика;
• Удобство и надёжность подключения термопары (наличие стандартных мини-разъёмов);
• Степень защиты корпуса от пыли и влаги (IP54 и выше для промышленного применения);
• Дополнительные сервисные функции: внутренняя память, интерфейс передачи данных на компьютер, возможность построения графиков изменения температуры во времени;
• Наличие функции ручного смещения (offset) для компенсации систематических погрешностей.

Для лабораторных и исследовательских работ предпочтительны компактные высокоточные модели с расширенными возможностями обработки данных. Для промышленной эксплуатации целесообразно выбирать прочные мультиметры с высокой степенью защиты и устойчивостью к электромагнитным помехам.

Важным аспектом долгосрочной эксплуатации является правильное хранение и обслуживание термопар и зондов. Рекомендуется периодически осматривать датчики на наличие повреждений изоляции и окислов, а также проводить их поверку в соответствии с установленными сроками.

В заключение следует отметить, что измерение температуры с помощью мультиметра и термопары представляет собой эффективный, доступный и достаточно точный метод, широко применяемый в различных отраслях промышленности, энергетике, лабораторной практике и быту. Соблюдение правил подключения, грамотная настройка прибора и следование методике измерений позволяют получать надёжные результаты при минимальных затратах. Для точных и надёжных измерений температуры важно выбрать качественный мультиметр, поддерживающий работу с термопарами. Приобретая такой прибор, стоит обращать внимание на точность, диапазон измерений и удобство эксплуатации. Цена на мультиметры с функцией измерения температуры зависит от класса точности и функциональных возможностей. Купить подходящую модель рекомендуется с учётом конкретных производственных или исследовательских задач, чтобы обеспечить оптимальное соотношение цены и качества.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
