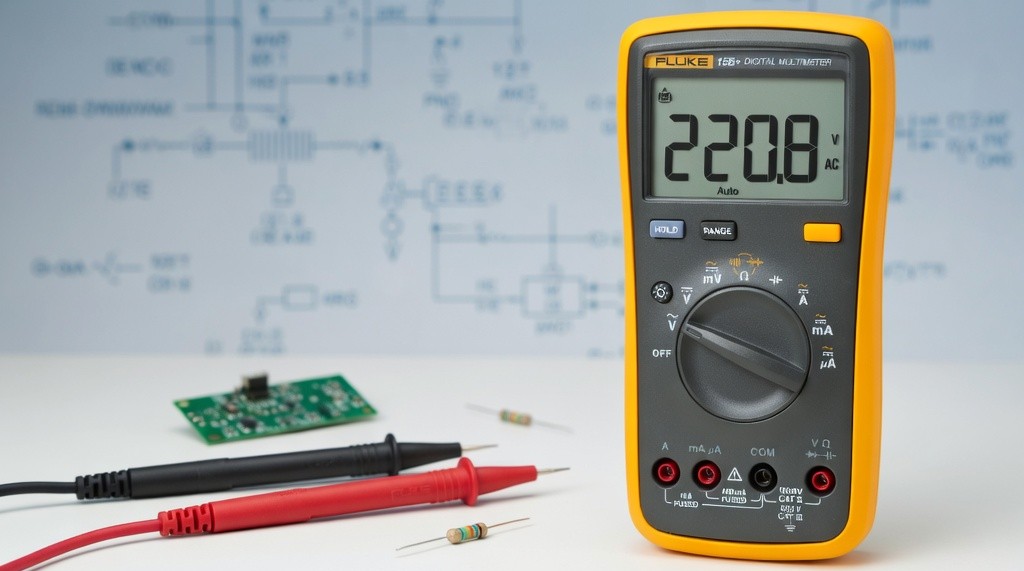

Как измерить сопротивление мультиметром: подробное руководство по измерению сопротивления, проверке цепи и точности результатов

Оглавление

• 1. Введение: роль измерения сопротивления в современной электротехнике и электронике
• 2. Физические основы и принцип работы мультиметра в режиме измерения сопротивления
• 3. Выбор мультиметра и подготовка прибора к работе
• 4. Требования безопасности при измерении сопротивления
• 5. Пошаговая методика измерения сопротивления компонентов и участков цепи
• 6. Режим проверки целостности цепи (прозвонки) и его практическое применение
• 7. Факторы, влияющие на точность измерений, и способы их учёта
• 8. Погрешности измерения и классы точности мультиметров
• 9. Типичные ошибки оператора и методы их предотвращения
• 10. Практические рекомендации по выбору мультиметра для точных измерений сопротивления

1. Введение: роль измерения сопротивления в современной электротехнике и электронике

Измерение сопротивления представляет собой одну из наиболее востребованных операций при диагностике, наладке и техническом обслуживании электрооборудования и электронных устройств. С его помощью определяют состояние токопроводящих элементов, качество контактных соединений, целостность обмоток электрических машин, номиналы резисторов и уровень изоляции. Результаты измерений позволяют своевременно выявлять дефекты, предотвращать аварийные ситуации и обеспечивать надёжную работу оборудования в течение всего срока эксплуатации.

В сфере промышленной и бытовой электротехники измерение сопротивления изоляции является обязательной процедурой, регламентированной Правилами устройства электроустановок (ПУЭ). Согласно требованиям ПУЭ, периодический контроль сопротивления изоляции силовых и осветительных сетей, электродвигателей и трансформаторов должен проводиться с установленной периодичностью. Несоответствие полученных значений нормативным требованиям служит основанием для принятия мер по устранению выявленных нарушений.

В электронной промышленности и приборостроении измерение сопротивления используется для входного контроля компонентов, проверки качества монтажа печатных плат, верификации целостности токопроводящих дорожек и качества паяных соединений. Даже незначительное отклонение сопротивления от расчётного значения может указывать на скрытые дефекты, которые в дальнейшем приведут к отказу устройства.

Современные цифровые мультиметры существенно упростили выполнение измерений. Приборы, оснащённые функцией автоматического выбора диапазона, такие как DT-9959 и UNI-T UT61E+, самостоятельно определяют оптимальный предел измерения, обеспечивая высокую точность и удобство работы. В то же время модели RGK DM-20, RGK DM-40 и VA-MM20 предлагают широкий набор диапазонов и дополнительные сервисные функции, полезные при выполнении серийных измерений.

Правильное понимание физических основ измерения, знание источников погрешностей и строгое соблюдение требований безопасности позволяют специалистам получать достоверные результаты и эффективно использовать мультиметр в повседневной профессиональной деятельности.

В ремонтных мастерских и на объектах многофункциональный цифровой мультиметр RGK DM-40 с измерением сопротивления до 60 МОм упростит диагностику — купите его.

2. Физические основы и принцип работы мультиметра в режиме измерения сопротивления

Сопротивление является фундаментальной характеристикой проводника и определяется способностью материала препятствовать прохождению электрического тока. Согласно закону Ома для участка цепи с постоянным сопротивлением справедливо соотношение \( R = \frac{U}{I} \), где \( R \) — сопротивление в омах, \( U \) — падение напряжения в вольтах, а \( I \) — протекающий ток в амперах.

В режиме измерения сопротивления мультиметр формирует внутри себя стабильный измерительный ток небольшой величины, который пропускается через неизвестное сопротивление. Одновременно прибор измеряет падение напряжения на этом сопротивлении и автоматически вычисляет значение \( R \) по приведённой выше формуле. Результат выводится на цифровой дисплей в выбранных единицах измерения.

Величина измерительного тока зависит от выбранного диапазона. При измерении малых сопротивлений (доли и единицы Ом) используется относительно большой ток, обеспечивающий достаточное падение напряжения и высокую разрешающую способность. При работе с большими сопротивлениями (сотни килоом и мегаомы) ток существенно уменьшается, чтобы исключить нагрев объекта измерения и превышение допустимого напряжения на щупах.

Большинство портативных мультиметров реализуют двухпроводную схему измерения. В этом случае сопротивление соединительных проводов и контактов щупов добавляется к измеряемому значению. В моделях DT-9908 и RGK DM-20 предусмотрена возможность компенсации сопротивления щупов: достаточно соединить щупы напрямую, активировать режим относительных измерений и вычесть полученное значение из последующих результатов.

Четырёхпроводная схема измерения (метод Кельвина) позволяет исключить влияние сопротивления проводов и контактов, однако в обычных портативных мультиметрах она, как правило, отсутствует. При необходимости точного измерения сопротивлений менее 1 Ом рекомендуется применять специальные низкоомные тестеры или учитывать сопротивление щупов вручную.

Разрешающая способность и точность измерения зависят от разрядности аналого-цифрового преобразователя прибора и качества его внутренней схемы. В современных моделях, таких как UNI-T UT61E+ и DT-9959, применяются высококачественные компоненты, обеспечивающие стабильные результаты даже при длительной работе.

3. Выбор мультиметра и подготовка прибора к работе

При выборе мультиметра для измерения сопротивления необходимо учитывать несколько ключевых характеристик. В первую очередь следует обращать внимание на диапазон измеряемых сопротивлений. Прибор должен уверенно перекрывать как низкоомные значения (от 0,01 Ом), так и высокоомные (до 100 МОм и выше). Важным параметром является также базовая погрешность, которая обычно указывается в виде ±(X% + Y цифр).

Наличие функции автоматического выбора диапазона значительно повышает удобство работы и снижает вероятность ошибок, связанных с неправильным выбором предела. Эта функция реализована в большинстве современных приборов, включая DT-9959, UNI-T UT61E+, RGK DM-40 и VA-MM20. В то же время для выполнения серийных измерений в одном и том же диапазоне некоторые специалисты предпочитают использовать режим ручного выбора предела, который обеспечивает более высокую скорость работы.

Дополнительные сервисные функции также влияют на выбор прибора. Звуковая индикация в режиме прозвонки, функция относительных измерений, возможность запоминания минимального и максимального значения, а также подсветка дисплея существенно облегчают работу в реальных условиях эксплуатации.

Перед началом измерений необходимо провести подготовку мультиметра. В первую очередь следует визуально осмотреть соединительные провода и щупы на наличие повреждений изоляции, трещин и окислов на контактах. Повреждённые щупы необходимо заменить, так как они могут стать источником дополнительных погрешностей и представлять опасность.

Важным этапом подготовки является проверка уровня заряда батареи. При низком напряжении питания точность измерений заметно снижается, а в некоторых случаях прибор может выдавать нестабильные или заведомо неверные показания. Большинство современных мультиметров, в том числе RGK DM-20 и DT-9908, оснащены индикатором низкого заряда батареи.

Перед измерением рекомендуется выполнить функциональную проверку прибора на образцовом резисторе с известным номиналом. Это позволяет убедиться в исправности мультиметра и правильности его показаний. При наличии отклонений, превышающих заявленную погрешность, прибор следует направить на поверку или ремонт.

4. Требования безопасности при измерении сопротивления

Безопасность при выполнении измерений сопротивления является приоритетной задачей. Нарушение требований безопасности может привести к поражению электрическим током, повреждению оборудования и выходу из строя самого мультиметра. Все работы необходимо выполнять в строгом соответствии с действующими нормативными документами, включая Правила устройства электроустановок (ПУЭ) и ГОСТ Р 8.563-2009.

Главным правилом безопасности является обязательное отключение напряжения питания в измеряемой цепи. Перед началом измерений необходимо убедиться в отсутствии напряжения с помощью того же мультиметра, переведённого в режим измерения переменного или постоянного напряжения. Только после подтверждения отсутствия напряжения можно переходить к измерению сопротивления.

Особое внимание следует уделять разрядке конденсаторов и других накопителей энергии. Даже после отключения питания на конденсаторах может сохраняться опасное напряжение. Разрядку рекомендуется выполнять через резистор соответствующего номинала и мощности, а не путём прямого закорачивания.

При работе в промышленных электроустановках необходимо соблюдать требования по применению средств индивидуальной защиты и организационных мероприятий (наряд-допуск, заземление, ограждение). Мультиметр должен соответствовать категории измерений CAT III или CAT IV в зависимости от места выполнения работ.

Важно помнить, что режим измерения сопротивления не предназначен для работы под напряжением. Попытка измерить сопротивление в обесточенной цепи, на которой случайно появилось напряжение, может привести к повреждению прибора и созданию опасной ситуации. Входные цепи мультиметра в режиме Ω имеют ограниченную стойкость к перенапряжениям.

При измерении сопротивления изоляции высоковольтного оборудования следует использовать специализированные мегаомметры, а не обычный мультиметр. Мультиметр пригоден для измерения сопротивления изоляции только в низковольтных цепях с номинальным напряжением до 1000 В.

5. Пошаговая методика измерения сопротивления компонентов и участков цепи

Измерение сопротивления требует строгого соблюдения определённой последовательности действий. Ниже приведена универсальная пошаговая методика, применимая как к отдельным компонентам, так и к участкам электрических цепей.

1. Подготовьте рабочее место, обеспечьте достаточное освещение и наличие необходимых средств индивидуальной защиты.
2. Отключите напряжение питания в измеряемой цепи с помощью коммутационных аппаратов и примите меры, исключающие его самопроизвольное включение.
3. Переведите мультиметр в режим измерения напряжения и убедитесь в полном отсутствии напряжения на всех точках, к которым будут подключаться щупы.
4. Разрядите конденсаторы и другие накопители энергии через резистор или штатные цепи разряда.
5. При необходимости отключите один из выводов измеряемого компонента от остальной цепи, чтобы исключить влияние параллельных ветвей и паразитных сопротивлений.
6. Подключите чёрный щуп к гнезду COM, а красный щуп — к гнезду с обозначением Ω или V/Ω. Убедитесь в надёжности соединения штекеров с гнёздами.
7. Включите мультиметр и выберите режим измерения сопротивления (символ Ω). В приборах с автоматическим выбором диапазона, таких как DT-9959 и UNI-T UT61E+, достаточно активировать режим — прибор самостоятельно подберёт оптимальный предел.
8. Если используется мультиметр с ручным выбором диапазона (например, некоторые модификации RGK DM-20), начните измерение с наивысшего предела и последовательно снижайте его до получения устойчивого показания с максимальным количеством значащих цифр.
9. Приложите щупы к точкам измерения, обеспечив надёжный электрический контакт. При измерении на печатных платах и в труднодоступных местах используйте острые щупы или специальные адаптеры.
10. Зафиксируйте показание на дисплее. Обратите внимание на единицы измерения (Ом, кОм или МОм) и при необходимости запишите результат.
11. При измерении малых сопротивлений (менее 1 Ом) выполните компенсацию сопротивления щупов: соедините щупы напрямую, зафиксируйте показание и вычтите его из всех последующих результатов.

После завершения измерений отключите мультиметр, отсоедините щупы и при необходимости переведите прибор в режим измерения напряжения для последующей проверки отсутствия напряжения.

Ниже приведена таблица с примерными значениями сопротивления распространённых объектов измерения.

При интерпретации результатов следует учитывать, что показание «OL» (перегрузка) означает, что измеряемое сопротивление превышает верхний предел выбранного диапазона или в цепи имеется обрыв. Показание, близкое к нулю, свидетельствует о коротком замыкании или очень низком сопротивлении. Нестабильные показания чаще всего вызваны плохим контактом щупов или наличием параллельных цепей.

6. Режим проверки целостности цепи (прозвонки) и его практическое применение

Режим проверки целостности цепи, часто называемый режимом прозвонки, представляет собой специализированную функцию мультиметра, предназначенную для быстрой оценки наличия или отсутствия электрического соединения между двумя точками. В этом режиме прибор измеряет сопротивление и одновременно активирует звуковой сигнал (зуммер), когда сопротивление оказывается ниже определённого порогового значения. Такой подход существенно ускоряет работу при проверке большого количества соединений, кабелей, предохранителей, контактов реле и дорожек печатных плат.

Принцип действия режима прозвонки аналогичен обычному измерению сопротивления, однако прибор автоматически переходит в низкоомный диапазон и выдаёт звуковое подтверждение при обнаружении соединения. Пороговое значение, при котором срабатывает зуммер, обычно находится в пределах от 20 до 100 Ом и в большинстве современных приборов является фиксированным. В некоторых моделях, например в DT-9959 и RGK DM-40, порог может быть настроен пользователем или автоматически адаптироваться под условия измерения.

Режим прозвонки особенно удобен при выполнении следующих работ:

• Проверка целостности многожильных кабелей и жгутов проводов;
• Поиск обрывов и коротких замыканий в электрических цепях;
• Контроль качества пайки и монтажа на печатных платах;
• Проверка предохранителей, выключателей, контакторов и реле;
• Выявление неправильных соединений при сборке и наладке оборудования.

Важно понимать, что режим прозвонки не заменяет точное измерение сопротивления. Он предназначен для быстрой качественной оценки «есть соединение — нет соединения». При необходимости определения точного значения сопротивления следует использовать обычный режим измерения сопротивления.

При использовании режима прозвонки рекомендуется соблюдать ту же последовательность действий, что и при обычном измерении сопротивления: отключение питания, разрядка конденсаторов и обеспечение надёжного контакта щупов. В моделях UNI-T UT61E+ и VA-MM20 звуковая индикация отличается высокой громкостью и чёткостью, что удобно при работе в шумных производственных условиях.

7. Факторы, влияющие на точность измерений, и способы их учёта

На точность измерения сопротивления влияет целый ряд внешних и внутренних факторов. Их учёт позволяет получать достоверные результаты и минимизировать погрешности. Основные факторы можно разделить на несколько групп.

Температурные воздействия. Сопротивление большинства проводниковых материалов зависит от температуры. Температурный коэффициент сопротивления меди составляет примерно 0,4 % на 1 °C. При измерении сопротивления обмоток электродвигателей или кабелей, нагретых в процессе работы, необходимо учитывать температуру объекта или приводить результаты к стандартной температуре 20 °C. Современные мультиметры, такие как DT-9959, обладают высокой температурной стабильностью, однако при точных измерениях рекомендуется выполнять компенсацию.

Влажность окружающей среды. Высокая влажность существенно влияет на измерение больших сопротивлений и сопротивления изоляции. Поверхностные токи утечки по влажной изоляции могут значительно искажать результаты. При работе во влажных помещениях рекомендуется использовать приборы с высокой входной изоляцией и по возможности выполнять измерения в контролируемых условиях.

Сопротивление контактов и щупов. Качество контакта между щупами и объектом измерения оказывает существенное влияние, особенно при измерении малых сопротивлений. Окислы, загрязнения и механический износ контактов увеличивают переходное сопротивление. Регулярная очистка щупов и использование острых наконечников помогают снизить эту погрешность.

Параллельные цепи и паразитные сопротивления. При измерении сопротивления компонента, не отключённого от остальной схемы, результат будет искажён из-за параллельного соединения с другими элементами. Всегда следует стремиться к изоляции измеряемого участка или учитывать влияние параллельных ветвей при интерпретации результатов.

Электромагнитные помехи. Вблизи мощных источников электромагнитного излучения (силовые трансформаторы, частотные преобразователи, сварочное оборудование) показания мультиметра могут быть нестабильными. В таких условиях рекомендуется использовать экранированные измерительные провода и выполнять измерения в периоды минимальной помеховой активности.

Напряжение питания мультиметра. При снижении напряжения батареи ниже допустимого уровня точность измерений падает. Все современные приборы (в том числе RGK DM-20, RGK DM-40) оснащены индикатором низкого заряда, и при его появлении рекомендуется заменить батарею до продолжения работы.

8. Погрешности измерения и классы точности мультиметров

Любое измерение сопротивления сопровождается погрешностью, величина которой зависит от класса точности прибора, выбранного диапазона и условий проведения измерения. Погрешность цифрового мультиметра обычно задаётся в виде комбинации относительной и абсолютной составляющих и записывается в формате ±(a% + b цифр).

Относительная составляющая (a%) показывает, какая доля от измеряемого значения может составлять ошибка. Абсолютная составляющая (b цифр) определяет ошибку, связанную с дискретностью младшего разряда дисплея. Формула для расчёта максимальной абсолютной погрешности имеет вид:

$$ \Delta R = \pm \left( \frac{a}{100} \cdot R + b \cdot \Delta \right) $$

где \( R \) — измеренное значение сопротивления, \( a \) — относительная погрешность в процентах, \( b \) — количество единиц младшего разряда, \( \Delta \) — цена единицы младшего разряда в выбранном диапазоне.

Класс точности современных цифровых мультиметров обычно находится в пределах от 0,1 % до 1,0 %. Приборы профессионального уровня, такие как UNI-T UT61E+ и DT-9959, обеспечивают базовую погрешность 0,5 % или лучше в большинстве диапазонов. Бюджетные модели могут иметь погрешность 1,0–2,0 %.

При выборе диапазона следует учитывать, что наибольшая точность достигается в середине диапазона. Измерения в начале или конце шкалы сопровождаются большей относительной погрешностью. При работе с сопротивлениями, близкими к границам диапазона, рекомендуется переключаться на соседний предел.

9. Типичные ошибки оператора и методы их предотвращения

Большинство ошибок при измерении сопротивления связаны не с неисправностью прибора, а с неправильными действиями оператора. Ниже перечислены наиболее распространённые ошибки и способы их предотвращения.

1. Измерение сопротивления в цепи, находящейся под напряжением. Такая ошибка приводит к повреждению мультиметра и может создать опасную ситуацию. Предотвращение: всегда сначала измеряйте напряжение и убедитесь в его отсутствии.
2. Измерение сопротивления компонента без его отключения от остальной цепи. Результат искажается из-за параллельных путей тока. Предотвращение: отключите хотя бы один вывод компонента или рассчитайте влияние параллельных ветвей.
3. Неправильный выбор диапазона в мультиметре с ручным переключением. Приводит к перегрузке («OL») или к потере точности. Предотвращение: начинайте с наивысшего диапазона и снижайте его постепенно.
4. Плохой контакт щупов с объектом измерения. Вызывает нестабильные или завышенные показания. Предотвращение: очищайте контакты, используйте острые наконечники щупов и обеспечивайте надёжное нажатие.
5. Игнорирование сопротивления соединительных проводов при измерении малых сопротивлений. Приводит к существенной относительной погрешности. Предотвращение: выполняйте компенсацию сопротивления щупов перед измерением.
6. Измерение сопротивления без разрядки конденсаторов. Может привести к повреждению прибора и неверным результатам. Предотвращение: всегда разряжайте накопители энергии перед измерением.
7. Использование повреждённых или некачественных измерительных проводов. Увеличивает погрешность и снижает безопасность. Предотвращение: регулярно проверяйте состояние щупов и своевременно их заменяйте.
8. Выполнение измерений в условиях сильных электромагнитных помех без принятия защитных мер. Приводит к нестабильным показаниям. Предотвращение: используйте экранированные провода и выбирайте спокойные периоды для измерений.

Соблюдение простой дисциплины и последовательности действий позволяет свести количество ошибок к минимуму даже при работе в сложных производственных условиях.

10. Практические рекомендации по выбору мультиметра для точных измерений сопротивления

Выбор мультиметра для регулярного выполнения измерений сопротивления должен основываться на характере решаемых задач, требуемой точности и условиях эксплуатации. Для большинства инженерно-технических работ оптимальным решением являются приборы с автоматическим выбором диапазона, широким набором пределов измерения (от 0,01 Ом до 100 МОм) и базовой погрешностью не хуже 0,8 %.

При выполнении работ в промышленных электроустановках особое внимание следует уделять категории измерений (CAT III или CAT IV) и наличию дополнительных функций, таких как относительные измерения, звуковая индикация и подсветка дисплея. Модели DT-9959 и UNI-T UT61E+ отлично зарекомендовали себя при точных измерениях сопротивления благодаря высокой стабильности и большому количеству разрядов.

Для полевых и монтажных работ хорошо подходят компактные и надёжные приборы RGK DM-20, RGK DM-40 и VA-MM20. Они сочетают достаточную точность с удобством использования и приемлемой стоимостью.

Если вы планируете выполнять измерения сопротивления регулярно и с высокой точностью, стоит купить современный мультиметр с подходящими характеристиками по разумной цене. Качественный прибор позволяет минимизировать ошибки, сократить время на диагностику и повысить общую производительность работы. При этом важно помнить, что даже самый точный мультиметр требует правильной эксплуатации и периодической поверки в соответствии с требованиями метрологического обеспечения.

Соблюдение изложенных в статье рекомендаций, правильный выбор прибора и внимательное отношение к каждому этапу измерения позволяют получать надёжные и воспроизводимые результаты при работе с сопротивлением в любых условиях.
