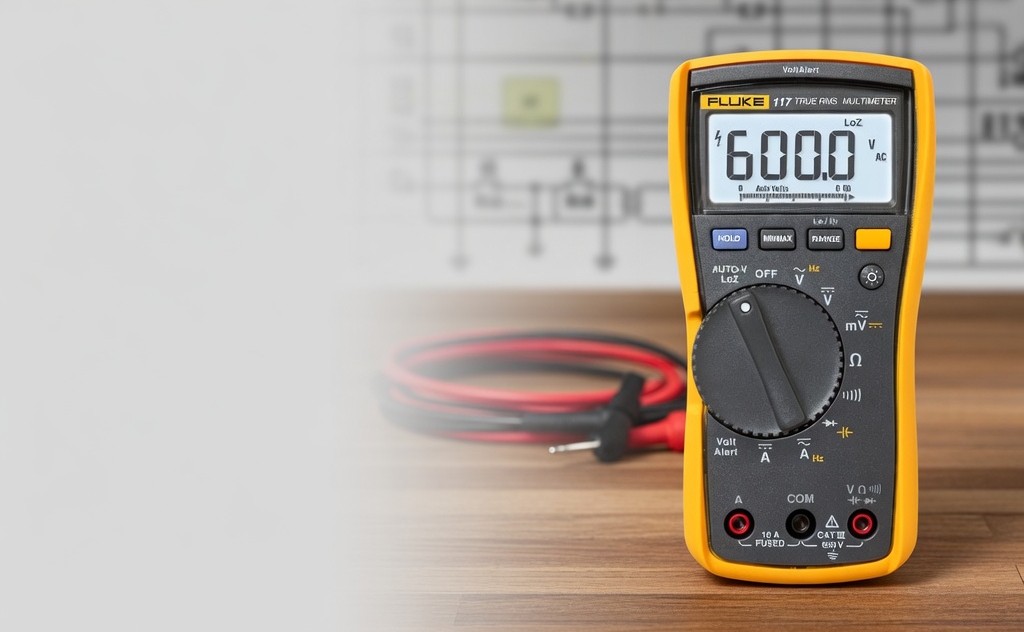

Как пользоваться мультиметром: подробная инструкция для начинающих

Оглавление

1. Что такое мультиметр и зачем он нужен начинающему мастеру
2. Главные правила безопасности при работе с мультиметром
3. Виды мультиметров и их возможности
4. Устройство цифрового мультиметра: дисплей, переключатель режимов, разъёмы и щупы
5. Подготовка прибора к работе и правильный выбор диапазонов
6. Измерение постоянного и переменного напряжения
7. Измерение силы тока: особенности и меры предосторожности
8. Измерение сопротивления, прозвонка цепей и проверка диодов
9. Дополнительные функции современных цифровых мультиметров
10. Типичные ошибки начинающих и рекомендации по эксплуатации и выбору прибора

1. Что такое мультиметр и зачем он нужен начинающему мастеру

Мультиметр — это универсальный измерительный прибор, который позволяет определять несколько электрических величин одним устройством. В большинстве случаев он измеряет постоянное и переменное напряжение, силу тока, электрическое сопротивление, а также проводит дополнительные проверки: прозвонку цепей, тестирование диодов и конденсаторов. Для начинающего мастера, автолюбителя или домашнего умельца такой прибор становится незаменимым помощником при диагностике неисправностей.

Современный цифровой мультиметр значительно упрощает работу по сравнению со старыми аналоговыми моделями. Он имеет удобный жидкокристаллический дисплей, автоматически или вручную выбирает диапазон измерений и выдаёт результат в числовом виде. Это снижает вероятность ошибки при считывании показаний и делает прибор доступным даже для тех, кто только начинает осваивать электротехнику.

Закон Ома лежит в основе большинства измерений, которые выполняет мультиметр. Он устанавливает простую зависимость между напряжением, током и сопротивлением: напряжение \( U \) равно произведению силы тока \( I \) на сопротивление \( R \). Формула записывается так:

\( U = I \times R \)

Понимание этой зависимости помогает правильно интерпретировать результаты измерений и быстрее находить неисправности в электрических цепях.

Для покупателя качественный мультиметр — это инвестиция в самостоятельность. С его помощью можно самостоятельно проверить напряжение в розетке, состояние автомобильного аккумулятора, целостность проводки в квартире, работоспособность предохранителей и многих бытовых приборов. Это позволяет экономить время и средства на вызове специалистов, а также своевременно выявлять потенциально опасные проблемы с электрикой.

Электрикам и монтажникам для безопасной работы подойдет мультиметр RGK DM-40 категории CAT III 600 В — закажите его прямо сейчас.

2. Главные правила безопасности при работе с мультиметром

Работа с электрическими измерениями требует строгого соблюдения правил безопасности. Даже при использовании современного цифрового мультиметра неправильные действия могут привести к повреждению прибора, поражению электрическим током или возникновению короткого замыкания. Перед началом любых измерений необходимо внимательно изучить и соблюдать следующие требования.

Основные правила безопасности

• Всегда осматривайте мультиметр и измерительные щупы перед работой. Повреждённая изоляция на проводах щупов, трещины на корпусе или окисление разъёмов недопустимы.
• Никогда не превышайте максимально допустимые значения напряжения и тока, указанные на корпусе прибора и в его технической документации.
• При измерении напряжения выше 50 В переменного или 120 В постоянного тока используйте только щупы с усиленной изоляцией и работайте в сухих условиях.
• Перед подключением прибора к цепи убедитесь, что переключатель режимов установлен в правильное положение, а диапазон выбран с запасом (для ручных мультиметров — начинайте с наибольшего диапазона).
• Не проводите измерения во влажных помещениях, при наличии конденсата на приборе или если руки мокрые.
• При работе с автомобильной электрикой или промышленным оборудованием соблюдайте дополнительные меры защиты от дугового разряда и короткого замыкания.
• После завершения измерений сразу переводите переключатель в положение «Выкл.» или в режим измерения напряжения, чтобы избежать случайного включения в цепь тока.

Все работы с электрооборудованием должны выполняться с соблюдением действующих нормативных требований, в частности Правил по охране труда при эксплуатации электроустановок. Эти правила устанавливают порядок организации безопасного проведения измерений и обязательны для всех, кто работает с электрическими цепями.

Особое внимание следует уделять категории измерений (CAT). Современные мультиметры маркируются категориями CAT II, CAT III или CAT IV в зависимости от того, в каких сетях их можно безопасно применять. Выбор прибора с соответствующей категорией напрямую влияет на безопасность пользователя.

3. Виды мультиметров и их возможности

Сегодня на рынке представлены два основных типа мультиметров: аналоговые и цифровые. Аналоговые модели с классической стрелкой постепенно уходят в прошлое. Они требуют определённого навыка считывания показаний со шкалы и менее точны при измерении быстро меняющихся величин.

Цифровые мультиметры стали стандартом для большинства пользователей. Они отличаются высокой точностью, удобным отображением результатов на дисплее, наличием дополнительных функций и часто — автоматическим выбором диапазона. Именно цифровые модели рекомендуется приобретать начинающим мастерам.

При выборе цифрового мультиметра стоит обращать внимание на несколько ключевых характеристик:

• Количество разрядов дисплея (например, 2000, 4000, 6000 или 22000 отсчётов). Чем больше разрядов, тем выше разрешение и точность измерений.
• Наличие функции True RMS — истинного среднеквадратичного значения. Эта функция особенно важна при измерениях в цепях с искажённой формой сигнала (современная электроника, частотные преобразователи, светодиодное освещение).
• Максимальный измеряемый ток и напряжение, а также категория безопасности (CAT).
• Дополнительные функции: измерение ёмкости, частоты, температуры, прозвонка с звуковым сигналом, автоматическое отключение питания.

В качестве надёжных примеров цифровых мультиметров для начинающих и опытных пользователей можно рассматривать модели DT-9959 и DT-9908 — они отличаются удобным управлением и хорошей точностью. Компактные и практичные варианты RGK DM-20 и RGK DM-40 хорошо подходят для повседневных работ и выездных измерений. Для более серьёзных задач часто выбирают VA-MM20 и UNI-T UT61E+ — эти приборы оснащены расширенным набором функций и высоким разрешением дисплея.

При покупке мультиметра важно соотносить его возможности с теми задачами, которые вы планируете решать. Для простых бытовых проверок достаточно базовой модели, а для работы с современной электроникой и силовыми цепями лучше выбрать прибор с функцией True RMS и соответствующей категорией безопасности.

4. Устройство цифрового мультиметра: дисплей, переключатель режимов, разъёмы и щупы

Чтобы уверенно пользоваться мультиметром, необходимо хорошо понимать назначение всех его элементов. Рассмотрим типичное устройство современного цифрового прибора.

Дисплей

Жидкокристаллический дисплей показывает измеряемую величину в цифровом виде, а также различные служебные символы: единицы измерения (V, A, Ω, Hz и др.), индикатор низкого заряда батареи, признак автоматического диапазона, знак полярности и другие. На некоторых моделях дисплей имеет подсветку, что удобно при работе в слабо освещённых местах.

Переключатель режимов

Центральный элемент управления — поворотный переключатель. Он позволяет выбирать тип измерения и диапазон. На большинстве приборов сектора разделены по типам величин: напряжение постоянное и переменное, ток, сопротивление, прозвонка, диоды, ёмкость и другие функции. В автоматических мультиметрах часто присутствует положение AUTO.

Входные разъёмы

Обычно мультиметр имеет три или четыре гнезда для подключения щупов:

• COM (чёрный) — общий (минусовой) вход, используется практически всегда.
• V/Ω — вход для измерения напряжения, сопротивления, прозвонки и диодов (красный щуп).
• A или 10A — вход для измерения больших токов (до 10 А или 20 А в зависимости от модели).
• mA — вход для измерения малых токов (миллиамперный диапазон).

Измерительные щупы

В комплект входят два щупа: красный (положительный) и чёрный (общий). Качественные щупы имеют прочную изоляцию и удобные наконечники. При покупке нового мультиметра стоит сразу проверить состояние щупов и при необходимости приобрести запасные.

Понимание расположения и назначения этих элементов позволяет быстро и без ошибок подготовить прибор к работе.

5. Подготовка прибора к работе и правильный выбор диапазонов

Перед первым использованием и перед каждым измерением необходимо выполнить несколько обязательных действий. Правильная подготовка значительно снижает риск повреждения мультиметра и повышает точность результатов.

Проверка и установка элементов питания

Большинство цифровых мультиметров работают от стандартных батареек типа 9V или AAA. Перед работой проверьте уровень заряда. Если индикатор батареи мигает или показывает низкий заряд, замените элемент питания. Слабая батарея может приводить к искажению показаний.

Проверка предохранителей

В цепях измерения тока установлены предохранители, которые защищают прибор при перегрузке. Перед измерением тока рекомендуется убедиться в целостности предохранителей (многие модели позволяют проверить их с помощью самого мультиметра в режиме прозвонки). Замена перегоревшего предохранителя — простая процедура, но требует использования предохранителя точно такого же номинала.

Выбор режима и диапазона измерений

Если мультиметр имеет ручной выбор диапазонов, всегда начинайте с наибольшего значения. Это защитит прибор от перегрузки. После получения первого результата можно переключиться на более точный диапазон, если это необходимо.

Модели с автоматическим выбором диапазона (авторанжирование) значительно упрощают работу. Прибор сам определяет подходящий диапазон и переключается на него. Такая функция есть во многих современных приборах, включая популярные модели для начинающих.

Проверка работоспособности щупов

Перед измерениями полезно выполнить простую проверку: переведите мультиметр в режим прозвонки или измерения сопротивления и коротко соедините щупы между собой. Прибор должен показать значение, близкое к нулю, и (при наличии) подать звуковой сигнал. Если показания сильно отличаются от нуля или сигнала нет — щупы или разъёмы требуют очистки или замены.

Соблюдение этих простых правил подготовки делает работу с мультиметром безопасной и эффективной. Особенно важно приучиться к систематической проверке прибора — это привычка, которая сохранит как мультиметр, так и ваше время при выполнении измерений.

6. Измерение постоянного и переменного напряжения

Измерение напряжения — это самое частое и самое безопасное измерение, которое выполняет мультиметр. Именно с него рекомендуется начинать работу с неизвестной цепью. Постоянное напряжение (DC) присутствует в батареях, аккумуляторах, блоках питания и электронных устройствах. Переменное напряжение (AC) — в бытовой сети, трансформаторах и силовых цепях.

Пошаговая инструкция по измерению напряжения

1. Вставьте чёрный щуп в разъём COM, а красный щуп — в разъём V/Ω.
2. Переведите переключатель режимов в положение DCV (постоянное напряжение) или ACV (переменное напряжение). Если прибор имеет режим AUTO, выберите его — это наиболее удобно для начинающих.
3. При измерении постоянного напряжения подключите красный щуп к положительному полюсу, а чёрный — к отрицательному. При переменном напряжении полярность значения не имеет.
4. Приложите щупы к точкам измерения. На дисплее появится значение. Если используется ручной диапазон и на дисплее отображаются нули или перегрузка (OL), переключитесь на более подходящий диапазон.
5. После измерения сразу переведите переключатель в нейтральное положение или выключите прибор.

При измерении напряжения в бытовой розетке (220–230 В) всегда используйте мультиметр соответствующей категории безопасности (минимум CAT II). Никогда не касайтесь металлических частей щупов во время измерения.

Для точных измерений переменного напряжения в современных цепях с искажённой формой сигнала (светодиодные драйверы, частотные преобразователи) рекомендуется использовать приборы с функцией True RMS. Такие модели, как UNI-T UT61E+ и DT-9959, обеспечивают корректные показания в сложных условиях.

7. Измерение силы тока: особенности и меры предосторожности

Измерение силы тока отличается от измерения напряжения тем, что мультиметр включается в цепь последовательно. Это более ответственное измерение, требующее повышенного внимания к безопасности и правильному выбору входа.

Пошаговая инструкция по измерению тока

1. Полностью обесточьте цепь, в которой планируете измерять ток.
2. Вставьте чёрный щуп в разъём COM, а красный — в разъём A (или 10A для больших токов) или mA для малых токов.
3. Переведите переключатель в режим DCA (постоянный ток) или ACA (переменный ток).
4. Разорвите цепь в нужном месте и подключите мультиметр последовательно: ток должен проходить через прибор.
5. Включите питание цепи и считайте показания. После измерения сразу отключите цепь и верните переключатель в безопасное положение.

Важно помнить: при измерении тока в цепи под напряжением всегда начинайте с наибольшего диапазона и используйте предохранитель соответствующего номинала. Перегорание предохранителя — частая ситуация при неправильном выборе входа или превышении допустимого тока.

Модели RGK DM-20 и RGK DM-40 хорошо подходят для повседневных измерений тока в автомобильной и бытовой технике благодаря удобному расположению разъёмов и надёжной защите. Для работы с токами до 10 А и выше выбирайте приборы с отдельным высокотоковым входом и качественными предохранителями.

Никогда не пытайтесь измерять ток в режиме напряжения — это приведёт к короткому замыканию и повреждению мультиметра. Всегда проверяйте положение переключателя перед подключением.

8. Измерение сопротивления, прозвонка цепей и проверка диодов

Измерение сопротивления и прозвонка — одни из самых полезных функций мультиметра для диагностики проводки, нагревательных элементов, предохранителей и электронных компонентов.

Правила измерения сопротивления

• Измеряемый участок цепи должен быть полностью обесточен. Наличие напряжения в цепи при измерении сопротивления может вывести прибор из строя.
• При измерении сопротивления отдельных компонентов (резисторы, обмотки) их желательно отключить от остальной схемы.
• Переведите прибор в режим Ω (сопротивление). Выберите подходящий диапазон или используйте AUTO.
• Подключите щупы к выводам компонента. Показания на дисплее — это значение сопротивления в омах, килоомах или мегаомах.

Прозвонка цепей

Режим прозвонки удобен для быстрой проверки целостности проводов, предохранителей и контактов. При сопротивлении ниже определённого порога (обычно 50–100 Ом) прибор издаёт звуковой сигнал. Это позволяет не смотреть на дисплей при проверке длинных проводов или жгутов.

Проверка диодов

В режиме проверки диодов мультиметр подаёт небольшой ток через диод и измеряет падение напряжения. Для исправного кремниевого диода в прямом направлении показания составляют примерно 0,5–0,7 В. В обратном направлении прибор показывает перегрузку (OL). Это позволяет быстро определить исправность диодов, светодиодов и стабилитронов.

При работе с электронными платами модели VA-MM20 и UNI-T UT61E+ показывают себя особенно удобно благодаря чёткому звуковому сигналу прозвонки и высокой чувствительности.

9. Дополнительные функции современных цифровых мультиметров

Современные цифровые мультиметры предлагают значительно больше возможностей, чем простое измерение напряжения, тока и сопротивления. Эти функции делают прибор универсальным инструментом для диагностики сложной техники.

Измерение ёмкости конденсаторов

Мультиметр может измерять ёмкость конденсаторов в диапазоне от нанофарад до тысяч микрофарад. Перед измерением конденсатор необходимо полностью разрядить. Это полезно при ремонте блоков питания, стиральных машин и другой бытовой техники.

Измерение частоты и скважности

Функция измерения частоты позволяет определять частоту сигналов в генераторах, ШИМ-контроллерах и электронных схемах. Некоторые модели также измеряют скважность импульсов — это важно при диагностике систем зажигания и электронных блоков управления.

Измерение температуры

При наличии температурного щупа (термопары) мультиметр показывает температуру в градусах Цельсия или Фаренгейта. Это удобно при проверке нагревательных элементов, двигателей и систем охлаждения.

True RMS и другие полезные возможности

Функция True RMS обеспечивает точные измерения переменного напряжения и тока в цепях с несинусоидальной формой сигнала. Приборы с этой функцией (например, DT-9959 и UNI-T UT61E+) незаменимы при работе с современной электроникой и силовой техникой.

Многие модели имеют также режим измерения индуктивности, проверку транзисторов, автоматическое отключение питания и подсветку дисплея. При выборе мультиметра стоит оценить, какие дополнительные функции действительно будут полезны именно в вашей работе.

10. Типичные ошибки начинающих и рекомендации по эксплуатации и выбору прибора

Большинство повреждений мультиметров и ошибочных измерений происходят из-за одних и тех же типичных ошибок. Знание этих ошибок помогает избежать неприятных ситуаций и продлить срок службы прибора.

Рекомендации по эксплуатации

• Храните мультиметр в сухом месте при температуре, указанной в инструкции. Избегайте ударов и падений.
• После каждого использования очищайте щупы и корпус от пыли и грязи.
• Периодически проверяйте работоспособность прибора на заведомо исправных источниках (например, новой батарейке).
• При длительном хранении извлекайте батарею, чтобы избежать её утечки.

Советы по выбору мультиметра при покупке

При выборе мультиметра ориентируйтесь на реальные задачи. Для начинающих и домашнего использования отлично подходят модели с автоматическим выбором диапазона, удобным дисплеем и звуковой прозвонкой. Если вы часто работаете с современной электроникой или силовыми цепями, стоит обратить внимание на приборы с функцией True RMS и высокой разрядностью дисплея.

Надёжная защита по току, качественные предохранители и удобная эргономика значительно повышают комфорт ежедневной работы. Многие пользователи отмечают, что правильно подобранный мультиметр служит годами и становится одним из самых востребованных инструментов в мастерской.

Если вы решили купить мультиметр для регулярной работы или хобби, обратите внимание на модели с хорошим запасом характеристик и удобным управлением. Качественный прибор по разумной цене быстро окупается удобством, точностью измерений и безопасностью в повседневном использовании.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
