Введение
Конденсаторы относятся к числу наиболее распространённых радиокомпонентов в современной электронной и электротехнической аппаратуре. Они выполняют функции фильтрации пульсаций в блоках питания, развязки цепей по постоянному току, накопления энергии в импульсных преобразователях, создания резонансных контуров и обеспечения пуска однофазных электродвигателей. В процессе эксплуатации под воздействием температуры, напряжения, тока пульсаций и естественного старения диэлектрика конденсаторы постепенно деградируют.
Наиболее частыми неисправностями являются: потеря ёмкости, увеличение эквивалентного последовательного сопротивления (ESR), появление токов утечки, полное короткое замыкание или обрыв выводов. Своевременная и точная диагностика позволяет быстро выявить неисправный элемент, предотвратить выход из строя других компонентов схемы и сократить время ремонта.

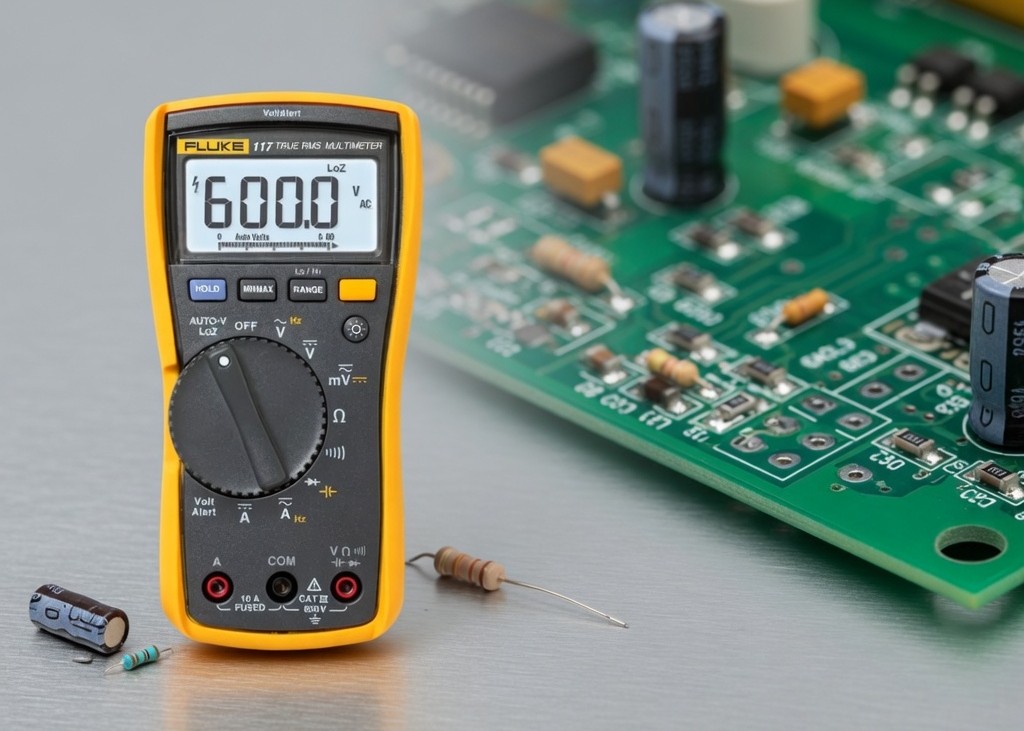

Мультиметр остаётся самым доступным и универсальным прибором для проверки конденсаторов в условиях мастерской, на объекте или дома. Правильное использование режимов измерения сопротивления и ёмкости, соблюдение последовательности действий и понимание физических процессов позволяют получать достоверные результаты даже при работе с широким диапазоном номиналов — от единиц пикофарад до сотен тысяч микрофарад.
Данное руководство содержит систематизированные практические рекомендации по всем основным методам проверки, особенностям работы с разными типами конденсаторов, мерам безопасности и типичным ошибкам, которые допускают даже опытные специалисты.
Для начинающих специалистов и опытных профессионалов подойдет купить цифровой мультиметр DT-9908 благодаря интуитивно понятному управлению и продуманной эргономике.
Принцип работы конденсатора и основные параметры
Конденсатор представляет собой систему из двух проводящих обкладок, разделённых слоем диэлектрика. При подключении к источнику постоянного напряжения на обкладках накапливаются равные по величине и противоположные по знаку заряды. Процесс накопления заряда сопровождается протеканием тока в цепи до тех пор, пока напряжение на конденсаторе не сравняется с напряжением источника.
Основной характеристикой конденсатора является ёмкость. Она определяется соотношением накопленного заряда к приложенному напряжению:
$$C = \frac{Q}{U}$$
где \(C\) — ёмкость (Ф), \(Q\) — заряд (Кл), \(U\) — напряжение (В).
На практике чаще используют производные единицы: микрофарад (мкФ), нанофарад (нФ) и пикофарад (пФ). Ёмкость реального конденсатора зависит от площади обкладок, расстояния между ними и диэлектрической проницаемости материала.
Важным параметром является постоянная времени \(\tau\), которая характеризует скорость зарядки и разрядки конденсатора через резистор:
$$\tau = R \cdot C$$
где \(R\) — сопротивление резистора (Ом), \(C\) — ёмкость (Ф). Через время, равное \(5\tau\), конденсатор практически полностью заряжается или разряжается.
Дополнительные параметры, влияющие на работу и методы проверки:
- Рабочее напряжение — максимальное постоянное или действующее значение напряжения, которое конденсатор выдерживает длительно без пробоя диэлектрика.
- Допуск (точность) — допустимое отклонение ёмкости от номинального значения, обычно указывается в процентах.
- Ток утечки — ток, протекающий через диэлектрик при приложенном постоянном напряжении. У исправного конденсатора он минимален.
- Эквивалентное последовательное сопротивление (ESR) — суммарное активное сопротивление обкладок, выводов и диэлектрика. Повышение ESR приводит к нагреву и снижению эффективности работы в импульсных схемах.
Понимание этих параметров необходимо для правильной интерпретации показаний мультиметра и выбора подходящего режима измерения.
Типы конденсаторов и особенности их проверки
Различные конструкции конденсаторов предъявляют разные требования к методике проверки. Ниже приведены основные типы и практические особенности работы с ними при использовании мультиметра.
| Тип конденсатора | Диапазон ёмкостей | Полярность | Особенности проверки мультиметром |
|---|---|---|---|
| Электролитические алюминиевые | 0,1 мкФ – 470 000 мкФ | Есть (строго соблюдать) | Хорошо проявляют процесс заряда в режиме сопротивления. Рекомендуется выпаивать при проверке на плате. Чувствительны к переполюсовке. |
| Керамические | 1 пФ – 10 мкФ | Нет | Малые ёмкости плохо видны в режиме сопротивления. Предпочтителен режим измерения ёмкости. Стабильны к перепадам температуры. |
| Плёночные (полипропилен, полиэстер, поликарбонат) | 1 нФ – 100 мкФ | Нет | Высокая стабильность параметров. В режиме сопротивления процесс заряда выражен слабо. Лучше использовать режим ёмкости. |
| Танталовые | 0,1 мкФ – 1000 мкФ | Есть (строго соблюдать) | Компактные, но очень чувствительны к переполюсовке и броскам тока. При проверке соблюдать предельную осторожность. |
| Суперконденсаторы (ионисторы) | 0,1 Ф – 5000 Ф | Есть | Требуют специальных методик разряда. Обычный мультиметр в режиме сопротивления показывает очень медленный процесс заряда. |
Электролитические конденсаторы наиболее часто выходят из строя в блоках питания, поэтому именно их проверке уделяется наибольшее внимание в повседневной практике ремонтников. Керамические и плёночные конденсаторы более надёжны, но тоже требуют проверки при подозрении на неисправность схемы.
Подготовка к измерениям и меры безопасности
Перед началом любых измерений необходимо подготовить рабочее место и убедиться в безопасности проводимых работ. Неправильные действия при проверке заряженных конденсаторов могут привести к поражению электрическим током, повреждению мультиметра или самого конденсатора.
Необходимые инструменты и материалы
- Цифровой мультиметр с режимами измерения сопротивления (Ом) и ёмкости (Ф, мкФ, нФ). Желательно наличие автоматического выбора диапазона и функции удержания показаний.
- Резистор мощностью 2–5 Вт сопротивлением 1–10 кОм для безопасного разряда конденсаторов.
- Изолированные измерительные провода с зажимами типа «крокодил».
- Пинцет или тонкие щупы для работы с мелкими компонентами.
- Изолирующая подставка или коврик.
Меры безопасности
Любой конденсатор, даже отключённый от схемы, может сохранять опасный заряд в течение длительного времени. Особенно это касается элементов с рабочим напряжением выше 50 В и ёмкостью более 100 мкФ.
В соответствии с требованиями ПУЭ-7 при выполнении работ в электроустановках и при проверке элементов, способных накапливать электрический заряд, необходимо соблюдать меры, исключающие случайное прикосновение к токоведущим частям и обеспечивающие безопасный разряд накопленной энергии.
Порядок безопасного разряда конденсатора:
- Отключить питание устройства и убедиться в отсутствии напряжения на проверяемом узле с помощью мультиметра в режиме измерения напряжения.
- Подключить резистор 1–10 кОм параллельно выводам конденсатора на 15–30 секунд.
- После разряда повторно измерить напряжение на выводах конденсатора — оно должно быть близко к нулю.
- При работе с высоковольтными конденсаторами (более 400 В) использовать резистор большей мощности и соблюдать увеличенное расстояние.
Категорически запрещается разряжать мощные конденсаторы путём прямого короткого замыкания выводов металлическим инструментом. Такой способ приводит к резкому выбросу тока, искрению, повреждению обкладок и может вызвать ожог или поражение током.
При проверке конденсаторов в импульсных блоках питания рекомендуется дополнительно разряжать высоковольтный электролитический конденсатор фильтра даже после отключения от сети, так как он может сохранять заряд до нескольких минут.
Проверка конденсатора в режиме измерения сопротивления
Метод проверки в режиме омметра является одним из самых универсальных и не требует наличия у мультиметра специального режима измерения ёмкости. Он основан на наблюдении за процессом зарядки конденсатора от внутреннего источника мультиметра.
Пошаговая методика проверки
- Полностью разрядить конденсатор с помощью резистора, как описано в разделе мер безопасности.
- Перевести мультиметр в режим измерения сопротивления. Выбрать диапазон 2 МОм или режим автоопределения диапазона.
- Подключить красный щуп мультиметра к положительному выводу конденсатора (для полярных типов), чёрный щуп — к отрицательному.
- Наблюдать за изменением показаний на дисплее в течение 5–15 секунд.
- При необходимости повторить измерение, поменяв местами щупы (для неполярных конденсаторов).
Интерпретация результатов для электролитических конденсаторов
У исправного электролитического конденсатора в момент подключения щупов мультиметр показывает относительно низкое сопротивление (от нескольких десятков до нескольких сотен Ом). По мере зарядки конденсатора от внутреннего источника прибора показания плавно возрастают и через несколько секунд достигают значения в несколько мегаом или отображаются как «бесконечность» (OL или 1 на дисплее).
Типичные показания и их значения:
| Наблюдаемое поведение | Вероятное состояние конденсатора | Рекомендации |
|---|---|---|
| Сопротивление сразу низкое и не растёт (остаётся < 100 Ом) | Короткое замыкание внутри конденсатора | Заменить элемент |
| Сопротивление сразу высокое (> 10 МОм) и не меняется | Обрыв внутри конденсатора или полностью высохший электролит | Заменить элемент |
| Сопротивление растёт, но останавливается на уровне 100–500 кОм | Повышенная утечка через диэлектрик | Заменить элемент (особенно в фильтрах питания) |
| Сопротивление плавно растёт до нескольких МОм и более | Конденсатор исправен | Дополнительно проверить в режиме ёмкости при возможности |
Для конденсаторов малой ёмкости (менее 1 мкФ) процесс заряда происходит очень быстро и может быть не заметен визуально. В таких случаях метод сопротивления даёт лишь ориентировочную информацию и предпочтительнее использовать режим измерения ёмкости.
При проверке конденсаторов непосредственно на плате необходимо учитывать влияние параллельно подключённых элементов (резисторов, других конденсаторов, полупроводников). В большинстве случаев для достоверного результата рекомендуется выпаивать хотя бы один вывод конденсатора.
Проверка конденсатора в режиме измерения ёмкости
Режим прямого измерения ёмкости присутствует практически во всех современных цифровых мультиметрах и является наиболее точным и удобным способом оценки состояния конденсатора. В отличие от метода сопротивления, здесь прибор выдаёт непосредственное значение ёмкости в выбранных единицах, что позволяет быстро сравнить результат с номиналом, указанным на корпусе элемента.
Пошаговая методика
- Обязательно полностью разрядить конденсатор с помощью резистора 1–10 кОм.
- Перевести мультиметр в режим измерения ёмкости (обычно обозначается символом «C» или «F»). При наличии ручного выбора диапазона выбрать диапазон, превышающий номинальную ёмкость проверяемого элемента.
- Подключить щупы к выводам конденсатора с соблюдением полярности для электролитических и танталовых типов (красный щуп — к положительному выводу).
- Дождаться стабилизации показаний на дисплее. У некоторых приборов процесс измерения сопровождается надписью «charging» или миганием индикатора.
- Зафиксировать результат и сравнить его с номинальным значением с учётом допустимого отклонения.
Большинство цифровых мультиметров автоматически компенсируют ёмкость измерительных проводов при подключении щупов друг к другу перед измерением. Эту процедуру рекомендуется выполнять перед каждой серией измерений малых ёмкостей (менее 100 нФ).
Особенности измерения разных типов конденсаторов
- Электролитические конденсаторы большой ёмкости (от 100 мкФ и выше) — измерения стабильны, но требуют больше времени на зарядку. Некоторые бюджетные мультиметры имеют верхний предел измерения 2000–10000 мкФ.
- Керамические и плёночные конденсаторы малой ёмкости — показания могут колебаться из-за наводок. Рекомендуется использовать короткие щупы и режим удержания показаний.
- Танталовые конденсаторы — измеряются аналогично электролитическим, однако при переполюсовке прибор может показать завышенное значение или ошибку.
| Тип конденсатора | Типичный допуск | Допустимое отклонение при проверке | Признак неисправности |
|---|---|---|---|
| Электролитические | ±20 % | ±25 % от номинала | Ёмкость ниже 70 % номинала или выше верхнего предела |
| Керамические (класс II) | ±10…20 % | ±20 % от номинала | Значительное снижение ёмкости или нестабильные показания |
| Плёночные | ±5…10 % | ±10 % от номинала | Отклонение более 15 % или отсутствие показаний |
| Танталовые | ±10…20 % | ±15 % от номинала | Снижение ёмкости или короткое замыкание |
Если мультиметр не имеет режима измерения ёмкости или его диапазон недостаточен, можно использовать метод сопротивления в сочетании с визуальной оценкой процесса зарядки. Однако прямое измерение ёмкости всегда предпочтительнее при наличии соответствующей функции прибора.
Дополнительные способы проверки и выявление скрытых дефектов
Помимо основных режимов сопротивления и ёмкости, мультиметр позволяет выявить ряд дополнительных дефектов с помощью комбинированных измерений. Эти методы особенно полезны при отсутствии специализированного ESR-метра или при работе в полевых условиях.
Оценка токов утечки
Для приблизительной оценки токов утечки используют режим измерения сопротивления на максимальном диапазоне (20 МОм или выше). После полного заряда конденсатора (показания сопротивления стабилизировались на максимуме) переключают мультиметр в режим измерения постоянного напряжения и подключают к заряженному конденсатору. Постепенное снижение напряжения указывает на наличие утечки. Исправный конденсатор ёмкостью 1000 мкФ должен сохранять напряжение не менее 80–90 % от начального значения в течение 30–60 секунд.
Проверка в смонтированном состоянии (in-circuit)
В ряде случаев допускается проверка конденсаторов без выпаивания из платы. Однако необходимо учитывать влияние параллельно подключённых элементов:
- Параллельные резисторы занижают показания сопротивления в режиме омметра.
- Параллельные конденсаторы суммируют ёмкости в режиме измерения ёмкости.
- Полупроводниковые элементы (диоды, транзисторы) могут шунтировать измерения.
При наличии сомнений рекомендуется выпаивать хотя бы один вывод конденсатора. Это особенно важно при диагностике блоков питания и импульсных преобразователей, где параллельно часто стоят несколько конденсаторов.
Выявление повышенного ESR
Прямое измерение эквивалентного последовательного сопротивления (ESR) обычным мультиметром невозможно. Однако косвенно повышенный ESR можно заподозрить по следующим признакам:
- Медленный процесс зарядки в режиме сопротивления при заведомо исправном конденсаторе большой ёмкости.
- Значительное расхождение между измеренной ёмкостью и номиналом при одновременном нагреве корпуса конденсатора во время работы устройства.
- Нестабильные показания в режиме ёмкости (постоянные колебания на 10–20 %).
Для точного определения ESR рекомендуется использовать специализированный прибор, однако для большинства ремонтных задач достаточно комбинации методов, доступных в обычном мультиметре.
Интерпретация результатов измерений и типичные неисправности
Правильная интерпретация показаний мультиметра требует учёта метода измерения, типа конденсатора и условий проверки. Ниже приведена сводная таблица, объединяющая результаты разных методов.
| Метод проверки | Исправный конденсатор | Короткое замыкание | Обрыв / высохший | Повышенная утечка |
|---|---|---|---|---|
| Режим сопротивления (электролитический) | Низкое → плавно растёт до МОм | Остаётся низким (<100 Ом) | Сразу высокое, не меняется | Растёт, но останавливается на 100–500 кОм |
| Режим ёмкости | В пределах ±20 % номинала | Показывает 0 или ошибку | Показывает 0 или сильно занижено | Ёмкость в норме, но утечка высокая |
| Визуальный осмотр | Без вздутия, потёков, трещин | Часто вздутие или потёки | Вздутие или высохший электролит | Может быть вздутие |
| Оценка утечки (высокий диапазон Ом) | Сопротивление >10 МОм после заряда | <1 кОм | >10 МОм | 1–5 МОм |
Наиболее распространённые неисправности электролитических конденсаторов:
- Высыхание электролита — ёмкость снижается на 30–70 %, ESR растёт, прибор работает нестабильно, особенно на высоких частотах.
- Короткое замыкание — чаще всего возникает из-за пробоя диэлектрика при превышении рабочего напряжения или перегреве.
- Повышенная утечка — приводит к нагреву конденсатора и снижению напряжения в фильтре питания.
- Обрыв выводов — встречается реже, обычно при механических повреждениях или длительной вибрации.
При диагностике импульсных блоков питания и инверторов особое внимание следует обращать на конденсаторы фильтра высокой стороны — их деградация является одной из самых частых причин выхода устройства из строя.
Частые ошибки при проверке конденсаторов мультиметром и как их избежать
Даже опытные специалисты иногда допускают ошибки, приводящие к неправильным выводам о состоянии конденсатора. Ниже перечислены наиболее распространённые из них.
- Проверка без предварительного разряда. Заряженный конденсатор может повредить мультиметр или дать ложные показания. Всегда разряжайте элемент через резистор перед измерением.
- Несоблюдение полярности при проверке электролитических и танталовых конденсаторов. Переполюсовка приводит к завышению показаний ёмкости или полному отказу элемента во время измерения.
- Измерение в смонтированном состоянии без учёта параллельных элементов. Параллельные резисторы и конденсаторы искажают результаты. При сомнениях выпаивайте хотя бы один вывод.
- Выбор неправильного диапазона измерения. На слишком низком диапазоне прибор уходит в перегрузку, на слишком высоком — теряет точность. Используйте автоопределение диапазона или выбирайте диапазон с запасом.
- Недостаточное время ожидания стабилизации показаний в режиме сопротивления. Процесс зарядки конденсатора большой ёмкости может занимать 10–20 секунд. Преждевременная оценка приводит к ошибочным выводам.
- Игнорирование допуска и температурного коэффициента. Ёмкость керамических конденсаторов класса II сильно зависит от температуры. Измерения следует проводить при комнатной температуре и сравнивать с номиналом с учётом допустимого отклонения.
- Использование неисправного или низкокачественного мультиметра. Дешёвые приборы часто имеют большую погрешность в режиме ёмкости и плохо работают с малыми и очень большими значениями. Для профессиональной работы рекомендуется выбирать мультиметр с подтверждённой точностью и защитой от перегрузок.
- Проверка переменных и подстроечных конденсаторов как обычных. Для них требуется плавное вращение ротора во время измерения и сравнение минимального и максимального значений ёмкости.
Соблюдение перечисленных рекомендаций позволяет значительно повысить достоверность диагностики и сократить время на поиск неисправностей.
