1. Введение в проблему загазованности вентиляционных систем и воздуховодов
Загазованность воздушной среды в вентиляционных системах и воздуховодах представляет одну из наиболее серьезных угроз промышленной и производственной безопасности. Вентиляционные системы предназначены для обеспечения нормативного воздухообмена, удаления загрязненного воздуха и подачи свежего. Однако при нарушениях герметичности, засорении каналов или технологических сбоях воздуховоды сами становятся путями распространения опасных газов и паров по всему объекту.
Контроль загазованности вентиляционных систем является обязательным элементом безопасности на предприятиях нефтегазовой, химической, металлургической отраслей, в закрытых пространствах, а также в жилых и общественных зданиях. Своевременное выявление превышения предельно допустимых концентраций позволяет предотвратить отравления, взрывы, пожары и хронические заболевания персонала. Современные газоанализаторы обеспечивают непрерывный или периодический мониторинг, автоматическую сигнализацию и интеграцию с системами аварийной вентиляции.
В данной статье подробно рассматриваются причины возникновения загазованности, нормативные требования, методы контроля и средства измерений, подходящие для эффективного мониторинга воздушной среды в вентиляционных каналах.
В условиях длительных выездов и полевых измерений надёжным помощником станет заказать ТОП-СЕНС 310 с продолжительным временем работы от аккумулятора.
2. Что такое загазованность воздушной среды
Загазованность воздушной среды — это превышение установленных нормативов содержания вредных веществ в воздухе рабочей зоны, вентиляционных каналах или атмосферном воздухе. Она характеризуется повышением концентрации токсичных, горючих газов, паров летучих органических соединений или снижением уровня кислорода.
В вентиляционных системах загазованность проявляется как накопление опасных компонентов в потоке воздуха, движущемся по воздуховодам, или как распространение загрязнений из одной зоны в другую. Основные контролируемые показатели включают:
- Объемную долю горючих газов и паров (в процентах от нижнего концентрационного предела распространения пламени — НКПР).
- Массовую концентрацию токсичных веществ (в мг/м³).
- Объемную долю кислорода (в %).
- Содержание летучих органических соединений (ЛОС).
Загазованность может носить постоянный характер (при хронических утечках) или возникать внезапно (при аварийных выбросах). В воздуховодах она особенно опасна, поскольку вентиляция способна быстро распространять загрязненный воздух на большие расстояния, затрагивая множество рабочих мест одновременно.
3. Основные причины возникновения загазованности в вентиляционных системах и воздуховодах
Загазованность вентиляционных систем возникает под воздействием нескольких взаимосвязанных факторов:
3.1. Конструктивные и монтажные недостатки
Неплотные соединения воздуховодов, неправильный выбор класса герметичности, отсутствие обратных клапанов или дефлекторов приводят к подсосу загрязненного воздуха из соседних помещений и возникновению обратных токов.
3.2. Эксплуатационные проблемы
Засорение фильтров, решеток и внутренних поверхностей каналов пылью, маслами и конденсатом; коррозия и износ уплотнительных элементов; снижение производительности вентиляторов вследствие естественного износа.
3.3. Технологические источники загрязнений
Утечки из технологического оборудования (компрессоры, насосы, резервуары), испарение горючих жидкостей (нефть, бензин, керосин, дизельное топливо), выделение газов в ходе производственных процессов.
3.4. Внешние и организационные факторы
Загрязнение приточного воздуха в промышленных зонах; проникновение газов через неисправные перекрытия, технологические шахты или неплотности строительных конструкций; недостаточный расчет воздухообмена при изменении технологической нагрузки.
3.5. Отказы систем автоматики и контроля
Отсутствие или неисправность датчиков, несвоевременное срабатывание аварийной вентиляции, игнорирование сигналов тревоги операторами.
Систематический контроль позволяет выявлять эти причины на ранних стадиях и своевременно принимать меры по устранению источников загазованности.
4. Нормативная база контроля загазованности воздушной среды
Контроль загазованности в вентиляционных системах и воздуховодах регулируется требованиями нормативных документов по охране труда, промышленной безопасности и обеспечению качества воздуха в помещениях. Эти документы устанавливают предельно допустимые концентрации (ПДК) вредных веществ, нормы воздухообмена для разбавления загрязнений, правила организации производственного контроля и требования к применяемым средствам измерений.
Особое внимание уделяется следующим аспектам:
- Допустимым концентрациям токсичных газов в воздухе рабочей зоны и в вентиляционных выбросах.
- Довзрывоопасным уровням содержания горючих газов (как правило, не более 20–50 % НКПР).
- Минимальной объемной доле кислорода (не ниже 20 %).
- Необходимости блокировки аварийной вентиляции с системами газового контроля при превышении установленных порогов.
Нормативные документы предписывают использование только утвержденных типов средств измерений, регулярную поверку приборов и интеграцию систем мониторинга с общей системой безопасности объекта. На предприятиях с возможным выделением опасных газов обязательна установка стационарных или портативных газоанализаторов с автоматической сигнализацией.
5. Наиболее опасные газы и вещества в вентиляционных системах
В воздуховодах и вентиляционных каналах промышленных объектов наиболее часто контролируют следующие опасные компоненты:
- Горючие и взрывоопасные газы и пары: метан, пропан, водород, пары бензина, керосина, дизельного топлива и других углеводородов (С₁–С₁₀).
- Токсичные газы: оксид углерода, сероводород, аммиак, диоксид серы, диоксид азота, хлор и ряд других веществ.
- Удушающие компоненты: снижение объемной доли кислорода ниже нормативных значений.
- Летучие органические соединения (ЛОС): бензол, толуол, различные растворители и пары технологических жидкостей.
Особую опасность представляют смеси веществ, обладающие эффектом суммации или потенцирования действия. Контроль осуществляется одновременно по нескольким параметрам с учетом как объемной доли, так и массовой концентрации, а также временных показателей — среднесменной (TWA) и кратковременной (STEL) экспозиции.
6. Методы и принципы контроля загазованности в воздуховодах
Контроль загазованности в вентиляционных системах проводится двумя основными способами отбора пробы:
- Диффузионным методом (естественное поступление газа к сенсору) — наиболее распространенный для стационарных и портативных приборов.
- С принудительным отбором пробы (через встроенный или внешний насос) — применяется для контроля труднодоступных участков воздуховодов.
Основные принципы действия используемых газоанализаторов:
- Электрохимический — измерение электрического тока, возникающего при окислении или восстановлении вещества на рабочем электроде (применяется для токсичных газов и кислорода).
- Термокаталитический — беспламенное окисление горючих компонентов на поверхности катализатора с выделением тепла.
- Инфракрасный — селективное поглощение инфракрасного излучения молекулами определяемого газа.
- Фотоионизационный — ионизация молекул летучих органических соединений под действием ультрафиолетового излучения.
- Полупроводниковый — изменение электропроводности чувствительного слоя при адсорбции газа на его поверхности.
Датчики рекомендуется устанавливать в местах вероятного накопления газов: в нижней части каналов для тяжелых веществ, в верхней — для легких, а также непосредственно на входе приточного и выходе вытяжного воздуха. Сигнализация должна включать визуальные, звуковые (уровень не менее 95 дБ) и вибрационные сигналы при достижении предупредительного и аварийного порогов.
7. Типы газоанализаторов для мониторинга вентиляционных систем
Для контроля загазованности вентиляционных систем и воздуховодов применяют два основных типа газоанализаторов:

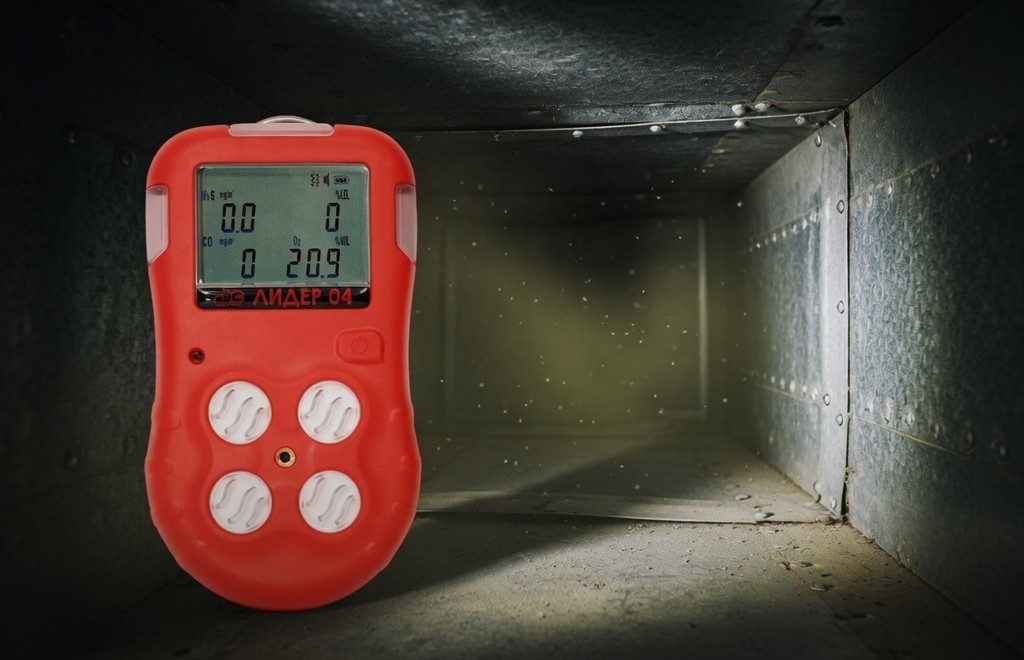

Портативные газоанализаторы
Удобны для периодических проверок воздуховодов, инспекций закрытых пространств и труднодоступных участков. Они позволяют одновременно контролировать несколько газов, обладают компактными размерами, ударопрочным корпусом, высокой степенью защиты от пыли и влаги, длительным временем автономной работы и многоуровневой сигнализацией (звуковая, световая, вибрационная). Такие приборы особенно востребованы при проведении плановых осмотров, после ремонтных работ и в условиях, где стационарная установка невозможна.
Стационарные газоанализаторы
Обеспечивают непрерывный круглосуточный мониторинг с установкой выносных датчиков непосредственно в воздуховодах или вентиляционных шахтах. Они интегрируются с системами автоматики управления вентиляцией, выводят сигналы на щит диспетчера и автоматически запускают аварийную вентиляцию при превышении установленных порогов. Стационарные системы отличаются количеством измерительных каналов, диапазонами измерений и исполнением корпуса, адаптированным к условиям эксплуатации во взрывоопасных зонах.
Выбор конкретного типа прибора зависит от перечня контролируемых компонентов, условий окружающей среды, требований к интеграции с системой вентиляции и особенностей технологического процесса.
8. Организация мониторинга и практические рекомендации по предотвращению загазованности
Эффективная организация контроля загазованности включает следующие ключевые мероприятия:
- Разработка проекта вентиляционной системы с обязательным учетом всех возможных источников загрязнений и точным расчетом необходимого воздухообмена для разбавления газов до безопасных уровней.
- Правильное размещение датчиков в ключевых точках: в приточных и вытяжных воздуховодах, в местах вероятного скопления газов с учетом их плотности.
- Блокировка системы аварийной вытяжной вентиляции с газоанализаторами для автоматического включения при срабатывании сигналов тревоги.
- Регулярное проведение визуальных осмотров, очистки и испытаний воздуховодов на герметичность и пропускную способность.
- Обучение персонала правилам работы с газоанализаторами, правильной интерпретации показаний и алгоритму действий при срабатывании тревоги.
- Ведение журналов производственного контроля воздушной среды с фиксацией результатов измерений, дат проведения калибровок и всех случаев срабатывания сигнализации.
- Интеграция систем газового контроля с общей системой безопасности объекта (система оповещения, автоматическое отключение оборудования при аварии).
Соблюдение этих рекомендаций существенно снижает вероятность возникновения загазованности и повышает общую эффективность работы вентиляционных систем.
9. Техническое обслуживание, калибровка и поверка средств контроля
Для поддержания точности и надежности работы газоанализаторов необходимо выполнять систематическое техническое обслуживание:
- Периодическую калибровку приборов с использованием поверочных газовых смесей.
- Своевременную замену сенсоров по истечении установленного срока службы (срок зависит от типа сенсора и условий эксплуатации).
- Проверку работоспособности всех видов сигнализации, источника питания и системы самодиагностики.
- Регулярный визуальный осмотр корпуса и защиту сенсоров от механических повреждений и загрязнений.
Поверка средств измерений проводится в соответствии с требованиями к утвержденным типам приборов. Категорически запрещается эксплуатация газоанализаторов с поврежденным корпусом, просроченной поверкой или после проведения несанкционированного ремонта. Рекомендуется выполнять самопроверку прибора перед каждым использованием и вести подробный учет всех работ по техническому обслуживанию.
10. Последствия игнорирования загазованности и преимущества современного мониторинга
Игнорирование контроля загазованности в вентиляционных системах и воздуховодах может привести к крайне тяжелым последствиям: острым и хроническим отравлениям персонала, взрывам и пожарам, нарушению технологических процессов, вынужденной остановке производства и значительным материальным потерям. Загрязненный воздух быстро распространяется по воздуховодам, создавая опасность одновременно на большой территории объекта.
Современный мониторинг с использованием надежных газоанализаторов позволяет:
- Своевременно выявлять превышения пороговых значений и оперативно запускать защитные мероприятия.
- Существенно снижать риски для здоровья и жизни людей.
- Обеспечивать полное соответствие требованиям нормативных документов.
- Повышать общую культуру безопасности и эффективность работы предприятия в целом.
В заключение, надежный контроль загазованности воздушной среды в вентиляционных системах и воздуховодах является обязательным элементом комплексной системы безопасности любого промышленного или производственного объекта. Купить качественный газоанализатор по выгодной цене, подобрать подходящую модель для мониторинга ваших вентиляционных каналов и получить профессиональную консультацию по организации контроля вы можете в нашем интернет-магазине. Специалисты помогут выбрать прибор, который обеспечит точные измерения, надежную сигнализацию и долгосрочную защиту вашего объекта.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
