1. Введение
В практике любого инженера, радиолюбителя, ремонтника или студента технического вуза вопрос выбора измерительного прибора возникает постоянно. Наиболее распространенными инструментами остаются мультиметр и осциллограф. Многие специалисты начинают работу именно с мультиметра, поскольку он прост, универсален и дает числовой результат «здесь и сейчас».
Однако по мере усложнения задач возникает ситуация, когда цифровые показания мультиметра становятся недостаточными или даже вводят в заблуждение. Именно тогда на первый план выходит осциллограф — прибор, позволяющий увидеть сигнал во времени, оценить его форму, длительность фронтов, наличие помех и переходных процессов.
Статья подробно рассматривает, в каких случаях осциллограф или мультиметр лучше справляется с задачей, когда стоит предпочесть осциллограф вместо мультиметра и как эти два прибора дополняют друг друга в повседневной работе. Понимание этих различий помогает сэкономить время на диагностике и избежать ошибочных выводов о неисправности электронных устройств.
2. Основные различия между осциллографом и мультиметром
Мультиметр и осциллограф решают принципиально разные измерительные задачи.
Мультиметр — это прибор для измерения постоянных и медленно меняющихся величин. Он отображает:
- среднее или действующее (RMS) значение напряжения и тока;
- сопротивление;
- целостность цепи (прозвонка);
- параметры полупроводниковых приборов.
Большинство современных цифровых мультиметров выполняют измерения с частотой дискретизации от нескольких единиц до десятков выборок в секунду. Даже true-RMS мультиметры усредняют сигнал за определенный интервал времени и показывают лишь одно число.

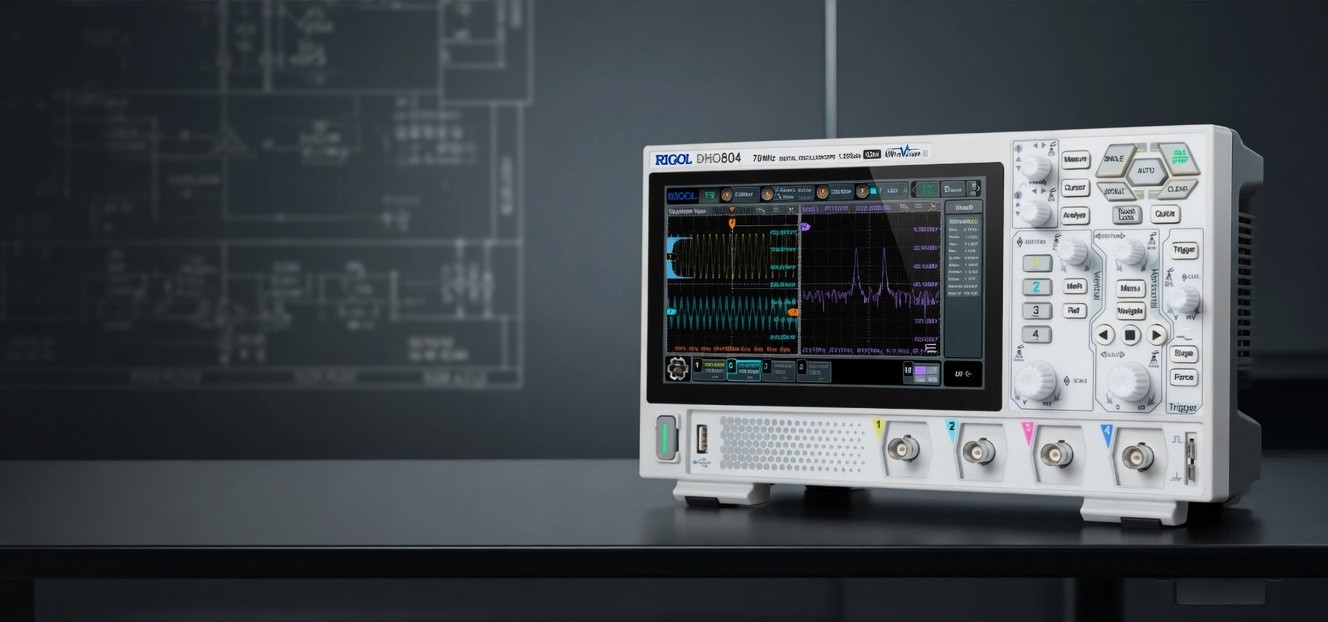

Осциллограф — прибор временной области. Он преобразует входной сигнал в видимую осциллограмму, показывая напряжение как функцию времени. Ключевые параметры:
- полоса пропускания (от нескольких МГц до ГГц);
- скорость дискретизации (до нескольких Гвыб/с);
- глубина памяти;
- система синхронизации.
Осциллограф захватывает как периодические, так и одиночные, кратковременные события (глитчи, выбросы, затухание колебаний).
| Параметр | Мультиметр | Осциллограф |
|---|---|---|
| Что измеряет | Скалярные значения (число) | Форму сигнала во времени |
| Скорость измерения | 1–50 выборок/с | До 500 000 осциллограмм/с и выше |
| Частотный диапазон | Обычно до 1–20 кГц (AC) | От постоянного тока до сотен МГц–ГГц |
| Захват переходных процессов | Нет | Да (пиковый детектор, память) |
| Одновременное наблюдение каналов | Ограничено | 2–4 и более каналов |
| Математическая обработка | Минимальная | FFT, интегралы, дифференцирование и др. |
3. Когда достаточно одного мультиметра
Мультиметр остается лучшим выбором в следующих случаях:
- Проверка постоянного напряжения питания (5 В, 12 В, 24 В и т.д.);
- Измерение сопротивления резисторов, целостности проводников и дорожек;
- Прозвонка диодов и транзисторов в статическом режиме;
- Контроль тока в цепях постоянного тока;
- Простая диагностика блоков питания без выраженных пульсаций;
- Работа в полевых условиях, где важны компактность и автономность.
В этих задачах осциллограф избыточен и только усложнит процесс.
4. Ситуации, в которых мультиметр перестает помогать
Мультиметр «слеп» к быстрым изменениям сигнала. Он не показывает:
- форму импульсов и их искажения;
- длительность фронтов нарастания и спада;
- наличие высокочастотных помех и наводок;
- фазовые сдвиги между сигналами;
- кратковременные выбросы (overshoot, ringing);
- нестабильность частоты или скважности.
Если на экране мультиметра напряжение «плавает» или показывает странные значения, причина часто кроется именно в динамических процессах, которые прибор усредняет или игнорирует.
5. Когда нужен именно осциллограф вместо мультиметра
Осциллограф становится необходим, когда сигнал несет информацию не только в амплитуде, но и во временных характеристиках. Классические случаи:
5.1. Анализ импульсных и ШИМ-сигналов
В современных источниках питания, преобразователях, регуляторах яркости и сервоприводах используется широтно-импульсная модуляция. Мультиметр покажет лишь среднее значение напряжения. Осциллограф позволит измерить:
- реальную скважность;
- время нарастания фронта;
- наличие выбросов и затухающих колебаний.
Формула скважности:
\[ Q = \frac{T}{\tau} \]где \( T \) — период, \( \tau \) — длительность импульса.
5.2. Диагностика переходных процессов
При включении/выключении устройств возникают броски напряжения и тока. Осциллограф с режимом одиночного запуска или пиковым детектором захватывает эти события длительностью в наносекунды.
5.3. Поиск помех и наводок
Высокочастотные помехи от импульсных источников, коммутационных процессов или внешних электромагнитных полей часто остаются незамеченными мультиметром. Осциллограф в режиме высокого разрешения или с ограничением полосы помогает локализовать источник.
5.4. Анализ аналоговых сигналов высокой частоты
Усилители, фильтры, генераторы — здесь важно не только значение RMS, но и отсутствие искажений, линейность, фазовый сдвиг.
6. Преимущества осциллографа при анализе динамических сигналов
Современные цифровые осциллографы предоставляют возможности, недоступные мультиметру:
- Глубокая память позволяет записывать длинные последовательности сигналов;
- Высокая скорость захвата увеличивает вероятность обнаружения редких аномалий;
- Встроенные математические функции: FFT для анализа спектра, измерение времени нарастания, автоматический расчет RMS на выбранном участке;
- Декодирование последовательных интерфейсов (I²C, SPI, UART, CAN и др.);
- Сравнение сигналов по нескольким каналам одновременно.
Время нарастания сигнала (от 10 % до 90 %) рассчитывается как:
\[ t_r \approx \frac{0.35}{f_{-3dB}} \]где \( f_{-3dB} \) — полоса пропускания системы.
7. Практические примеры задач, где осциллограф незаменим
- Отладка импульсного блока питания: наблюдение формы напряжения на ключевом транзисторе, контроль перегрузки по току, оценка пульсаций на выходе;
- Диагностика автомобильной электроники: анализ сигналов с датчиков (ДМРВ, ДПКВ, лямбда-зондов), проверка работы форсунок и катушек зажигания;
- Ремонт аудиоаппаратуры: поиск искажений, клиппинга, самовозбуждения усилителя;
- Работа с микроконтроллерами: контроль сигналов на шинах, измерение длительности импульсов, поиск глитчей на линиях ввода/вывода;
- Анализ работы инверторов и частотных преобразователей: оценка формы выходного напряжения, гармонического состава.
В каждом из этих случаев попытка обойтись мультиметром приводит к потере времени и неверным выводам.
8. Типичные ошибки при попытке обойтись только мультиметром
- Измерение импульсного напряжения в режиме AC — результат сильно зависит от формы сигнала и часто занижен;
- Прозвонка цепей с индуктивностями и емкостями — мультиметр может показывать ложные замыкания или обрывы;
- Оценка стабильности источника питания только по среднему значению — пульсации и выбросы остаются незамеченными;
- Попытка измерить высокочастотные сигналы (>10–20 кГц) — прибор просто не успевает за изменениями.
9. Как правильно выбирать между осциллографом и мультиметром
Рекомендации по выбору:
- Если задачи ограничиваются проверкой постоянных напряжений, сопротивлений и целостности цепей — достаточно качественного мультиметра;
- При работе с цифровой техникой, импульсными устройствами, высокочастотными сигналами или необходимостью анализа формы — требуется осциллограф;
- Оптимальный подход для большинства специалистов — наличие обоих приборов. Они прекрасно дополняют друг друга.
При выборе осциллографа обращайте внимание на:
- полосу пропускания (должна быть минимум в 3–5 раз выше максимальной частоты сигнала);
- количество каналов;
- скорость дискретизации;
- глубину памяти;
- удобство интерфейса и наличие математических функций.
10. Заключение
Мультиметр и осциллограф решают разные задачи. Мультиметр отлично справляется со статическими измерениями и дает точные числовые значения. Однако когда речь идет о динамике сигнала, форме импульсов, переходных процессах и высокочастотных явлениях, осциллограф вместо мультиметра становится единственно правильным выбором.
Понимание этих различий позволяет значительно повысить эффективность диагностики и отладки электронной аппаратуры. Если в вашей работе регулярно возникают задачи, требующие визуального анализа сигналов во времени, стоит серьезно рассмотреть приобретение осциллографа.
