Оглавление
- 1. Введение в осциллографическую диагностику автомобиля
- 2. Почему осциллограф незаменим в современной автодиагностике
- 3. Основные возможности осциллографа при работе с автомобильными системами
- 4. Типичные задачи диагностики двигателя и систем зажигания
- 5. Диагностика топливной системы и датчиков
- 6. Анализ электрических цепей, генератора, стартера и аккумулятора
- 7. Проверка систем ABS, ESP, подушек безопасности и CAN-шины
- 8. Особенности работы с гибридными и электрическими автомобилями
- 9. Рекомендации по выбору осциллографа для автосервиса
- 10. Практические советы по безопасной и эффективной работе
- 11. Заключение
1. Введение в осциллографическую диагностику автомобиля
Осциллограф в автодиагностике — это мощный инструмент, позволяющий визуализировать электрические сигналы во времени и выявлять скрытые неисправности, которые не всегда обнаруживаются сканерами OBD-II. Автомобильный осциллограф фиксирует форму, амплитуду, частоту и временные характеристики сигналов от датчиков, исполнительных механизмов и блоков управления.
В отличие от мультиметра, который показывает только средние или мгновенные значения, осциллограф отображает динамику процессов в реальном времени. Это особенно важно для современных автомобилей, где электронные системы управления двигателем (ЭСУД), трансмиссией, тормозами и безопасностью работают с быстрыми импульсными сигналами.
Ключевые слова осциллограф в автодиагностике, осциллограф для автомобиля и автомобильный осциллограф отражают растущий спрос на этот прибор среди диагностов автосервисов. Он помогает перейти от симптоматического ремонта к точной локализации проблемы, сокращая время диагностики и минимизируя риски замены исправных деталей.
2. Почему осциллограф незаменим в современной автодиагностике
Современные автомобили оснащены десятками датчиков и исполнительных устройств, генерирующих сложные сигналы: синусоидальные, прямоугольные (меандр), импульсные и комбинированные. Сканер ошибок может выдать код неисправности, но не объясняет причину — обрыв, замыкание, дребезг контактов, искажение формы сигнала или рассинхронизацию.
Осциллограф позволяет:
- Наблюдать сигнал в динамике (на холостом ходу, при разгоне, торможении).
- Сравнивать реальный сигнал с эталонным (референсным).
- Фиксировать редкие события (глитчи, пропуски).
- Одновременно анализировать несколько каналов (до 4 и более).
Это особенно актуально при диагностике пропусков зажигания, нестабильной работы двигателя, повышенного расхода топлива или отказов систем активной безопасности. Без осциллографа многие проблемы остаются «плавающими» и проявляются только в движении.
3. Основные возможности осциллографа при работе с автомобильными системами
Цифровой осциллограф для автомобиля обладает следующими ключевыми возможностями:
- Высокая полоса пропускания и скорость выборки. Для автомобильных сигналов достаточно 20–200 МГц и 1–2 Гвыб/с, чтобы захватывать фронты импульсов форсунок и катушек зажигания.
- Многоканальность. 2–4 аналоговых канала позволяют одновременно наблюдать сигналы датчика положения коленчатого вала (ДПКВ) и распредвала (ДПРВ), ток и напряжение.
- Глубокая память. Позволяет записывать длинные последовательности сигналов для последующего анализа.
- Специальные режимы запуска (триггер). По фронту, длительности импульса, шаблону, видео (для сигналов зажигания).
- Математические функции. Сложение, вычитание, FFT (спектральный анализ), измерение мощности.
- Дополнительные датчики. Токовые клещи, датчики давления, высоковольтные пробники — превращают осциллограф в полноценный мотор-тестер.
- Режимы записи и воспроизведения. Захват редких событий в режиме «single shot» или длительный мониторинг.
Современные модели поддерживают декодирование шин (CAN, LIN, FlexRay), что упрощает диагностику сетей автомобиля.
4. Типичные задачи диагностики двигателя и систем зажигания
Одна из самых распространенных областей применения — проверка систем зажигания:
- Первичная цепь катушек зажигания. Анализ напряжения на первичной обмотке: фронт, плато, спад. Искажения указывают на пробой транзистора или проблемы с питанием.
- Вторичная цепь. С помощью высоковольтного пробника проверяют напряжение пробоя свечи (20–40 кВ), длительность горения дуги. Пропуски зажигания видны как отсутствие или укорочение импульса.
- Сигналы ДПКВ и ДПРВ. Сравнение фаз позволяет выявить растяжение цепи ГРМ, смещение звездочек или неисправность датчиков без разборки двигателя.
- Относительная компрессия. Измерение тока потребления стартера при прокрутке показывает вклад каждого цилиндра.
Типичная задача: автомобиль дергается на холостых — осциллограф покажет пропуски по одному цилиндру из-за плохого контакта в катушке.
5. Диагностика топливной системы и датчиков
Осциллограф для автомобиля отлично справляется с проверкой форсунок и датчиков:
- Напряжение и ток форсунок. Форма импульса управления (длительность впрыска), ток накачки. Дребезг или затянутый фронт — признаки неисправности драйвера или самой форсунки.
- Датчик массового расхода воздуха (ДМРВ). Форма сигнала на разных режимах; шум или ступеньки указывают на загрязнение.
- Лямбда-зонды. Колебания сигнала (0,1–0,9 В); «ленивый» зонд или постоянное значение говорят о выходе из строя.
- Датчики положения дроссельной заслонки (ДПДЗ), температуры, давления топлива.
Пример задачи: повышенный расход топлива — осциллограф выявляет слишком длинные импульсы впрыска из-за неверных показаний ДМРВ.
6. Анализ электрических цепей, генератора, стартера и аккумулятора
Осциллограф мгновенно показывает проблемы с «массой» или питанием, которые мультиметр может пропустить:
- Генератор. Форма напряжения зарядки, пульсации (диоды). Высокий уровень пульсаций — признак пробоя диода.
- Стартер. Ток потребления при прокрутке; пики и провалы помогают оценить состояние щеток и обмоток.
- Аккумулятор и цепи зарядки. Проверка падения напряжения на массе, качество контактов.
- Реле и соленоиды. Время срабатывания, дребезг контактов.
7. Проверка систем ABS, ESP, подушек безопасности и CAN-шины
Осциллограф позволяет анализировать сложные системы безопасности автомобиля:
- Датчики ABS. Сигналы колесных датчиков при вращении; пропуски импульсов — загрязнение или обрыв.
- CAN-шина. Декодирование сообщений, проверка уровня сигналов, наличие помех. Искажения приводят к ошибкам связи блоков.
- Подушки и преднатяжители. Проверка цепей пиропатронов (осторожно, высокое напряжение).
Много каналов позволяют одновременно мониторить несколько датчиков при тестовом проезде.
8. Особенности работы с гибридными и электрическими автомобилями
В гибридных и электрических автомобилях осциллограф проверяет:
- Инверторы и электродвигатели (PWM-сигналы высокого напряжения).
- Системы управления батареей (BMS) — балансировку ячеек, токи.
- Зарядные устройства и DC-DC преобразователи.
Требуется осциллограф с высокой изоляцией и подходящими пробниками для работы с напряжениями до 800–1000 В.
9. Рекомендации по выбору осциллографа для автосервиса
Для большинства задач автодиагностики подойдут компактные 2–4-канальные цифровые модели с полосой 100–200 МГц. Важны удобный интерфейс, большой экран, поддержка математических функций и возможность подключения дополнительных датчиков.

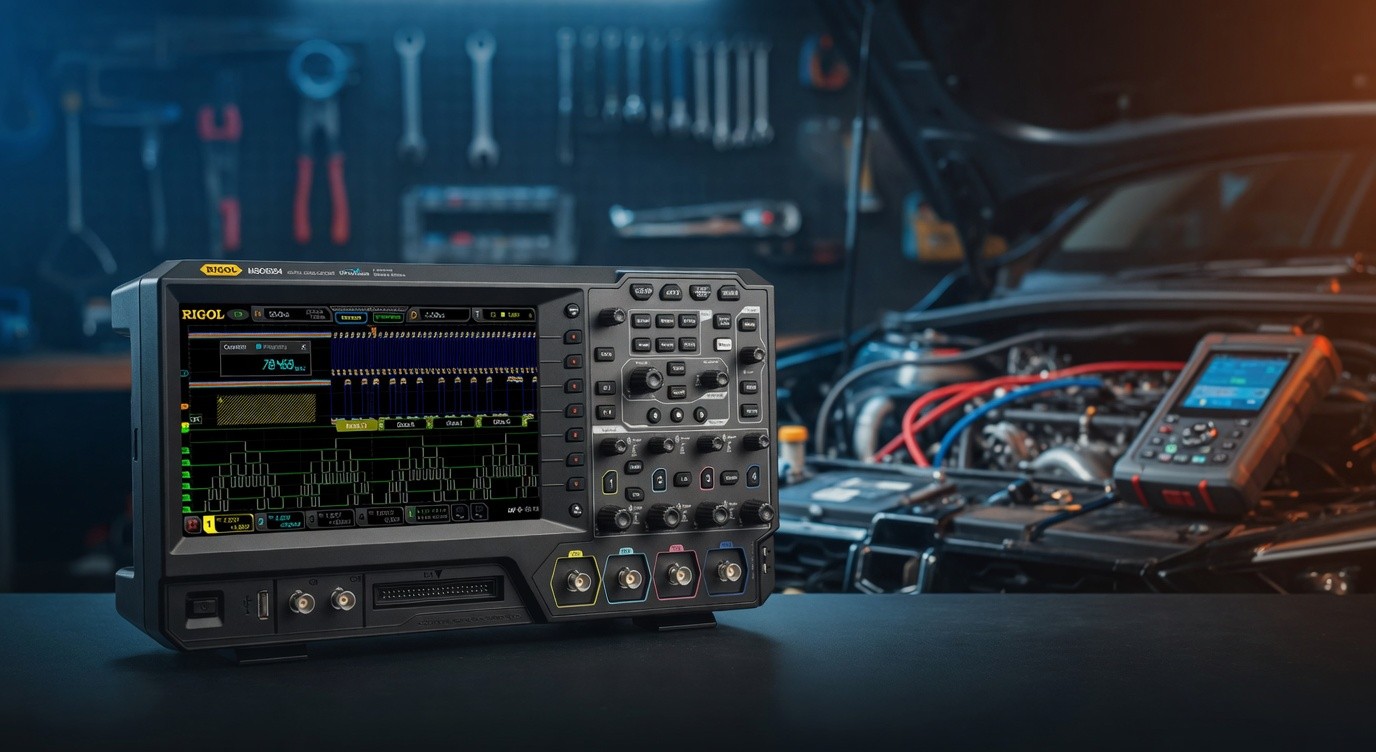

Модели RIGOL из популярных серий обеспечивают необходимую производительность для захвата автомобильных сигналов. Выбор зависит от бюджета и частоты использования: для начинающих — базовые модели, для профессиональных сервисов — с расширенной памятью и декодированием шин.
10. Практические советы по безопасной и эффективной работе
Осциллограф в автодиагностике требует соблюдения правил безопасности:
- Всегда используйте дифференциальные пробники или правильное заземление.
- Начинайте с низкой чувствительности, чтобы не повредить входы.
- Сохраняйте референсные осциллограммы для сравнения.
- Работайте с выключенным зажиганием при подключении к высоковольтным цепям.
- Комбинируйте осциллограф со сканером: сначала коды ошибок, потом глубокий анализ формы сигнала.
- Регулярно калибруйте прибор.
11. Заключение
Осциллограф в автодиагностике открывает новые возможности для точного и быстрого выявления неисправностей в системах автомобиля. Он превращает сложные электрические процессы в наглядные графики, позволяя диагносту уверенно решать даже самые запутанные задачи — от пропусков зажигания до проблем с CAN-шиной.
Если вы занимаетесь ремонтом и обслуживанием автомобилей, инвестиции в качественный автомобильный осциллограф окупятся за счет сокращения времени диагностики и повышения качества работ. Купить осциллограф для автосервиса по выгодной цене вы можете в нашем интернет-магазине kipoff.ru — мы предлагаем широкий выбор моделей, подходящих именно для автомобильной диагностики, с профессиональной консультацией и гарантией.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
