1. Введение
Усилители электрических сигналов являются одними из наиболее распространённых узлов в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах и устройствах связи. От точности их работы зависят характеристики всего изделия в целом. Поэтому контроль параметров усилителей на этапе производства, ремонта и регламентного обслуживания относится к обязательным операциям.
Среди контрольно-измерительных приборов осциллограф занимает особое место. Он позволяет не только количественно оценить основные электрические величины, но и качественно наблюдать форму сигнала, выявлять искажения, переходные процессы и неустойчивость работы схемы. В отличие от мультиметра или вольтметра, осциллограф даёт возможность анализировать динамические характеристики усилителя в реальном времени.
Методики измерения параметров усилителей звуковой частоты регламентированы ГОСТ 23849-87. Требования к средствам измерений электрических величин установлены ГОСТ 22261-94. Методы поверки электронно-лучевых осциллографов описаны в ГОСТ 8.311-78, а для цифровых осциллографов применяется ГОСТ Р 8.964-2019. Соблюдение указанных нормативных документов обеспечивает единство и достоверность результатов измерений.
В настоящей статье рассматриваются практические приёмы проверки и настройки усилителей с использованием осциллографа. Изложение построено от общих принципов к конкретным методикам, что позволяет применять материал как при работе с аналоговыми, так и с цифровыми приборами.

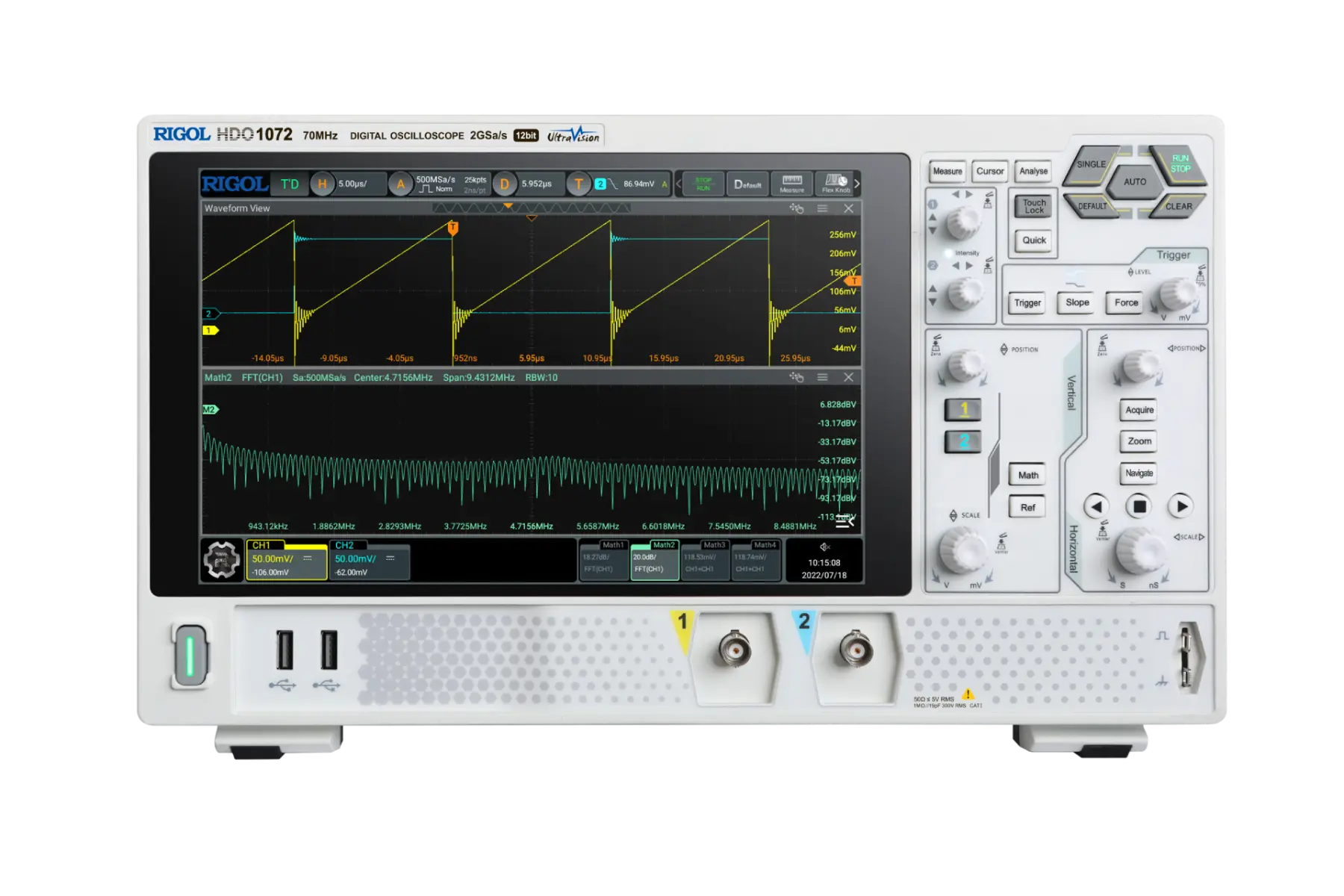

Для работы с аналоговыми и цифровыми сигналами оформите заказ на осциллограф Rigol DS1202Z-E.2. Основные параметры усилителей, проверяемые с помощью осциллографа
Перед началом измерений необходимо чётко определить, какие характеристики подлежат контролю. Основные параметры усилителей, которые удобно и наглядно проверять осциллографом, приведены ниже.
| Параметр | Обозначение | Единица измерения | Способ оценки по осциллограмме |
|---|---|---|---|
| Коэффициент усиления по напряжению | \(K_u\) | безразмерная величина или дБ | Отношение амплитуд выходного и входного сигналов |
| Полоса пропускания | \(\Delta f\) | Гц, кГц, МГц | Диапазон частот, в котором \(K_u\) снижается не более чем на 3 дБ |
| Коэффициент нелинейных искажений | \(K_g\) | % | Искажение синусоидальной формы, появление гармоник |
| Время нарастания переходной характеристики | \(t_n\) | нс, мкс | Время изменения сигнала от 0,1 до 0,9 установившегося значения |
| Уровень собственных шумов | \(U_{ш}\) | мВ, мкВ | Амплитуда «шумовой дорожки» при закороченном входе |
| Максимальное выходное напряжение без ограничений | \(U_{\mathrm{вых.макс}}\) | В | Амплитуда, при которой появляется видимое ограничение вершины |
Коэффициент усиления по напряжению определяется по формуле:
\[ K_u = \frac{U_{\mathrm{вых}}}{U_{\mathrm{вх}}} \]или в логарифмических единицах:
\[ K_u\,(\mathrm{дБ}) = 20\lg\frac{U_{\mathrm{вых}}}{U_{\mathrm{вх}}} \]Полоса пропускания находится как разность верхней и нижней граничных частот, на которых коэффициент усиления уменьшается на 3 дБ относительно значения на средней частоте:
\[ \Delta f = f_{\mathrm{в}} - f_{\mathrm{н}} \]где \(f_{\mathrm{в}}\) и \(f_{\mathrm{н}}\) — частоты, соответствующие уровню \(-3\) дБ.
Время нарастания переходной характеристики связано с верхней граничной частотой приближённым соотношением:
\[ t_n \approx \frac{0{,}35}{f_{\mathrm{в}}} \]Это соотношение широко используется при оценке широкополосных усилителей.
Осциллограф позволяет одновременно наблюдать несколько параметров, что существенно сокращает время контроля по сравнению с использованием отдельных приборов.
3. Подготовка к измерениям
Качество результатов напрямую зависит от правильной подготовки рабочего места и выбора режимов работы осциллографа. Ниже приведён рекомендуемый порядок действий.
- Проверить исправность и срок поверки осциллографа в соответствии с ГОСТ Р 8.964-2019 (для цифровых приборов) или ГОСТ 8.311-78 (для аналоговых).
- Убедиться в наличии комплекта щупов с коэффициентом деления 1:1 и 10:1. Для высокочастотных измерений предпочтительны пассивные щупы 10:1 с компенсацией.
- Подготовить генератор сигналов с известной формой и амплитудой (синусоидальный и прямоугольный). Желательно иметь генератор с низким уровнем гармонических искажений.
- Обеспечить надёжное заземление всех приборов. Согласно требованиям безопасности, корпус осциллографа и испытуемого усилителя должны быть соединены общим проводом.
- Установить осциллограф в режим DC-связи входов при измерении постоянной составляющей и AC-связи при анализе переменных сигналов без постоянной составляющей.
- Выполнить компенсацию щупа 10:1 по встроенному калибратору осциллографа. На экране должен наблюдаться прямоугольник без выбросов и провалов.
- Прогреть осциллограф в течение времени, указанного в руководстве по эксплуатации (обычно 15–30 минут).
При работе с усилителями большой мощности необходимо соблюдать меры предосторожности: использовать аттенюаторы, контролировать максимальную допустимую мощность, подаваемую на вход щупа, и не допускать появления опасных напряжений на корпусе.
Для снижения влияния наводок рекомендуется:
- применять экранированные кабели минимальной длины;
- располагать генератор и осциллограф как можно ближе к испытуемому устройству;
- избегать образования замкнутых контуров заземления.
Перед началом измерений целесообразно проверить сам осциллограф на встроенном калибраторе: амплитуда и период калибровочного сигнала должны соответствовать паспортным значениям.
4. Проверка коэффициента усиления
Коэффициент усиления — один из основных параметров, характеризующих усилитель. Его проверка с помощью осциллографа выполняется сравнительно просто и наглядно.
Порядок измерения:
- Подать на вход усилителя синусоидальный сигнал известной амплитуды \(U_{\mathrm{вх}}\) с частотой, лежащей в середине полосы пропускания.
- Подключить щуп осциллографа к выходу усилителя и измерить амплитуду выходного сигнала \(U_{\mathrm{вых}}\).
- Рассчитать коэффициент усиления по приведённым ранее формулам.
Для повышения точности рекомендуется одновременно наблюдать входной и выходной сигналы на двухканальном осциллографе. Один канал подключается к входу усилителя (через делитель, если сигнал большой), второй — к выходу. Это позволяет исключить погрешность, связанную с нестабильностью генератора.
При измерении коэффициента усиления в децибелах удобно использовать режим измерения отношения амплитуд, имеющийся в большинстве современных цифровых осциллографов.
Особое внимание следует уделять режиму работы усилителя. Измерения проводят при номинальном напряжении питания и в режиме, близком к линейному (без ограничения сигнала). Амплитуда входного сигнала выбирается такой, чтобы выходной сигнал не достигал ограничения и находился в пределах линейного участка характеристики.
Для усилителей постоянного тока дополнительно измеряют коэффициент усиления по постоянному напряжению. В этом случае на вход подают постоянное напряжение известной величины, а на экране осциллографа в режиме DC наблюдают изменение уровня выходного сигнала.
Типичная погрешность измерения коэффициента усиления осциллографом составляет 3–5 % и определяется в основном погрешностью вертикального отклонения прибора и точностью установки входного сигнала.
При необходимости более высокой точности используют комбинированный метод: амплитуду измеряют цифровым вольтметром, а осциллограф применяют для контроля формы сигнала и отсутствия искажений.
5. Измерение амплитудно-частотной характеристики
Амплитудно-частотная характеристика (АЧХ) показывает зависимость коэффициента усиления от частоты. Её измерение с помощью осциллографа может выполняться двумя способами: точечным методом и методом качающейся частоты (свип-метод).
Точечный метод:
- Установить на генераторе синусоидальный сигнал постоянной амплитуды.
- Последовательно изменять частоту в интересующем диапазоне.
- На каждой частоте измерять амплитуду выходного сигнала осциллографом.
- Рассчитывать \(K_u(f)\) и строить график в линейном или логарифмическом масштабе.
Свип-метод более нагляден и быстр. Генератор качающейся частоты подаёт сигнал, частота которого непрерывно изменяется в заданном диапазоне. На экране осциллографа в режиме X-Y или с внешней синхронизацией наблюдают огибающую АЧХ. Для получения логарифмической шкалы частот используют соответствующий режим генератора.
Граничные частоты полосы пропускания определяют по уровню \(-3\) дБ. На практике это соответствует уменьшению амплитуды выходного сигнала в \(\sqrt{2}\) раз (примерно до 0,707 от максимального значения).
При измерении АЧХ широкополосных усилителей необходимо учитывать собственную АЧХ щупов и кабелей. Для частот выше нескольких мегагерц рекомендуется применять щупы с минимальной входной ёмкостью и проверять компенсацию на всех используемых частотах.
Важным моментом является контроль формы сигнала на всём диапазоне частот. Даже если амплитуда остаётся постоянной, появление искажений формы указывает на нелинейность или наличие паразитных колебаний.
Результаты измерения АЧХ оформляют в виде таблицы или графика. Для усилителей звуковой частоты диапазон обычно составляет от 20 Гц до 20 кГц, для видеоусилителей и широкополосных устройств — от единиц герц до десятков и сотен мегагерц.
При работе с усилителями, имеющими глубокую обратную связь, АЧХ может иметь пики и провалы вблизи частоты среза. Осциллограф позволяет быстро обнаружить такие особенности и принять решение о необходимости дополнительной коррекции.
6. Анализ нелинейных искажений и переходных характеристик
Нелинейные искажения и переходные процессы относятся к важнейшим динамическим характеристикам усилителя. Осциллограф позволяет оценить их качественно и, при наличии соответствующих функций, количественно.
Для выявления нелинейных искажений на вход усилителя подают чистый синусоидальный сигнал. На экране наблюдают форму выходного напряжения. Основные признаки искажений:
- ограничение вершин синусоиды (клиппинг) — указывает на недостаточный запас по питанию или неправильную установку рабочей точки;
- несимметричное ограничение верхней и нижней полуволн — свидетельствует о несимметрии плеч двухтактного каскада;
- появление «ступенек» вблизи нуля — характерно для кроссоверных искажений в усилителях класса AB;
- заострение или сглаживание вершин — говорит о наличии чётных или нечётных гармоник.
Коэффициент гармоник \(K_g\) в соответствии с ГОСТ 23849-87 определяется как:
\[ K_g = \frac{\sqrt{U_2^2 + U_3^2 + \ldots + U_n^2}}{U_1} \cdot 100\,\% \]где \(U_1\) — амплитуда первой гармоники, \(U_2, U_3, \ldots\) — амплитуды высших гармоник. При отсутствии спектрального анализатора оценку проводят визуально по степени искажения формы.
Переходную характеристику исследуют с помощью прямоугольных импульсов. На вход подают сигнал с временем нарастания значительно меньшим, чем ожидаемое время нарастания усилителя. По осциллограмме определяют:
- время нарастания \(t_n\) (от уровня 0,1 до 0,9);
- время спада \(t_c\);
- величину выброса (overshoot);
- длительность переходного процесса до установления.
Связь времени нарастания с верхней граничной частотой уже приводилась ранее:
\[ t_n \approx \frac{0{,}35}{f_{\mathrm{в}}} \]Наличие длительных колебаний после фронта указывает на недостаточный запас устойчивости усилителя с обратной связью. В этом случае требуется коррекция частотной характеристики.
| Вид сигнала на входе | Что наблюдается на выходе | Диагностируемый параметр |
|---|---|---|
| Синусоида | Искажение формы | Нелинейные искажения |
| Прямоугольные импульсы | Фронт, выброс, установление | Переходная характеристика |
| Треугольный сигнал | Искривление наклонных участков | Линейность амплитудной характеристики |
| Меандр низкой частоты | Провал или подъём вершины | Нижняя граничная частота, ёмкостные связи |
При анализе переходных процессов важно правильно выбрать длительность развёртки и коэффициент отклонения. Слишком медленная развёртка скрывает выбросы, слишком быстрая — не позволяет оценить время установления.
7. Настройка усилителей по результатам измерений
Осциллограф является основным инструментом при настройке усилителей. Наблюдая сигнал в контрольных точках, можно последовательно оптимизировать режимы работы каскадов.
Типовая последовательность настройки:
- Установка режима покоя (тока покоя) выходного каскада. Контролируют симметрию ограничения сигнала при увеличении амплитуды.
- Балансировка дифференциальных каскадов. Добиваются минимального напряжения рассогласования на выходе при закороченном входе.
- Коррекция частотной характеристики. Подстроечными конденсаторами в цепях обратной связи устраняют выбросы на переходной характеристике.
- Установка оптимальной глубины отрицательной обратной связи. Контролируют коэффициент усиления и запас устойчивости.
- Проверка работы схем защиты и ограничения. Наблюдают поведение усилителя при перегрузке по входу и выходу.
При настройке усилителей мощности особое внимание уделяют отсутствию паразитной генерации. Высокочастотные колебания на осциллограмме выглядят как «размытие» или модуляция основного сигнала. Для их подавления применяют корректирующие RC-цепи и ферритовые кольца на выводах транзисторов.
В многокаскадных усилителях настройку ведут от входных каскадов к выходным. После каждой регулировки повторно проверяют коэффициент усиления и АЧХ, чтобы убедиться в отсутствии взаимного влияния.
Для усилителей с глубокой отрицательной обратной связью критичным является запас по фазе. Его можно оценить по характеру переходного процесса: чем меньше выброс и быстрее затухание колебаний, тем больше запас устойчивости.
Все регулировки рекомендуется выполнять при номинальном напряжении питания и температуре, близкой к рабочей. После настройки усилитель должен сохранять параметры в заданном диапазоне питающих напряжений и нагрузок.
8. Типичные неисправности усилителей и их выявление
Осциллограф значительно ускоряет поиск неисправностей. Ниже приведены наиболее распространённые дефекты и соответствующие им осциллограммы.
| Неисправность | Признаки на осциллограмме | Возможные причины |
|---|---|---|
| Отсутствие сигнала на выходе | Нулевая линия или постоянное напряжение | Обрыв в цепи сигнала, неисправный транзистор, отсутствие питания |
| Сильное ограничение сигнала | Плоские вершины синусоиды уже при малой амплитуде | Неправильный режим покоя, пониженное питание, перегрузка |
| Кроссоверные искажения | «Ступенька» вблизи нуля | Малый ток покоя выходного каскада |
| Паразитная генерация | Высокочастотное заполнение или нестабильность формы | Самовозбуждение, плохая развязка по питанию |
| Большой уровень шумов | Широкая «шумовая дорожка» | Неисправный входной каскад, наводки, плохой контакт |
| Несимметрия полуволн | Разная амплитуда положительной и отрицательной полуволн | Несимметрия плеч, неисправность одного из транзисторов |
| Медленный фронт | Растянутый переходный процесс | Снижение верхней граничной частоты, повреждение корректирующих цепей |
При поиске неисправностей удобно использовать метод прослеживания сигнала. Щуп осциллографа последовательно подключают к контрольным точкам от входа к выходу. Место, где сигнал пропадает или сильно искажается, указывает на неисправный каскад.
Для усилителей с гальванической развязкой или трансформаторным выходом необходимо учитывать возможность появления опасных напряжений. Измерения проводят с соблюдением требований электробезопасности.
После устранения неисправности обязательно повторяют полный цикл проверок: коэффициент усиления, АЧХ, переходную характеристику и уровень искажений.
9. Практические рекомендации по выбору режимов осциллографа
Правильный выбор режимов работы осциллографа напрямую влияет на достоверность результатов и удобство измерений.
- Полоса пропускания осциллографа должна быть не менее чем в 3–5 раз выше верхней рабочей частоты усилителя. Для точного измерения времени нарастания требуется ещё больший запас.
- Коэффициент отклонения по вертикали выбирают так, чтобы исследуемый сигнал занимал 60–80 % высоты экрана. Это снижает погрешность считывания.
- Длительность развёртки устанавливают исходя из периода сигнала: на экране должно укладываться 2–5 периодов для анализа формы и 0,5–1 период для измерения фронтов.
- Синхронизацию предпочтительно выполнять от самого исследуемого сигнала (режим «внутренний»). При нестабильной синхронизации используют внешний запуск от генератора.
- Для сигналов с постоянной составляющей применяют вход DC, для переменных сигналов без постоянной составляющей — вход AC.
- При работе с высокоомными цепями используют щупы 10:1. Они уменьшают влияние входной ёмкости осциллографа на исследуемую схему.
- В цифровых осциллографах включают режим усреднения при измерении зашумлённых сигналов и режим пикового детектора при поиске редких выбросов.
Дополнительные рекомендации:
- Перед ответственными измерениями проверяйте компенсацию щупов.
- Избегайте чрезмерно длинных соединительных проводов — они вносят индуктивность и ёмкость.
- При измерении малых сигналов применяйте экранирование и правильное заземление.
- Для усилителей с большой выходной мощностью используйте внешние аттенюаторы, чтобы не повредить вход осциллографа.
Соблюдение этих правил позволяет получать стабильные и воспроизводимые результаты измерений в соответствии с требованиями ГОСТ 23849-87 и ГОСТ 22261-94.
10. Заключение
Осциллограф остаётся одним из наиболее универсальных и информативных приборов при проверке и настройке усилителей. Он позволяет контролировать не только статические параметры, но и динамические процессы, которые невозможно оценить другими средствами измерений. Методики, рассмотренные в статье, охватывают основные этапы работы — от подготовки рабочего места до диагностики сложных неисправностей.
Правильное применение осциллографа в сочетании с соблюдением нормативных требований обеспечивает высокую достоверность результатов и сокращает время настройки аппаратуры. Специалистам, регулярно выполняющим подобные работы, важно иметь в распоряжении прибор с достаточной полосой пропускания, удобным управлением и надёжными щупами.
При выборе оборудования для лаборатории или сервисного участка имеет смысл купить осциллограф, параметры которого соответствуют решаемым задачам. Современные модели предлагают широкий диапазон характеристик, а цена зависит от полосы пропускания, числа каналов и дополнительных функций. Грамотно подобранный прибор многократно окупается за счёт повышения качества и скорости выполняемых работ.
