Освещенность поверхностей и рабочих зон: горизонтальная и вертикальная составляющие

Оглавление

• 1. Введение в понятие освещённости рабочих зон
• 2. Горизонтальная и вертикальная составляющие освещённости: определения и различия
• 3. Нормативные требования к уровням освещённости
• 4. Физические основы измерения освещённости
• 5. Методы измерения горизонтальной и вертикальной освещённости с помощью люксметров
• 6. Особенности выбора люксметров для профессиональных измерений
• 7. Практические рекомендации по проведению измерений в различных помещениях
• 8. Факторы, влияющие на соотношение горизонтальной и вертикальной освещённости
• 9. Типичные ошибки при измерениях и способы их предотвращения
• 10. Роль точных измерений в обеспечении безопасности и эффективности труда

1. Введение в понятие освещённости рабочих зон

Освещённость рабочих зон является одним из ключевых параметров, определяющих качество производственной среды, офисного пространства и учебных помещений. Правильно организованное освещение напрямую влияет на зрительную работоспособность, снижает утомляемость глаз, повышает точность выполнения операций и уменьшает риск производственного травматизма. В современных условиях всё большее внимание уделяется не только среднему уровню освещённости в помещении, но и её распределению по конкретным поверхностям — горизонтальным и вертикальным.

Рабочая зона — это пространство, в котором человек выполняет зрительные задачи различной сложности: чтение документов, работа за компьютером, сборка изделий, контроль качества, обучение. Каждая из этих задач предъявляет свои требования к освещению. Недостаточная или неравномерная освещённость приводит к быстрой утомляемости, снижению концентрации внимания и увеличению количества ошибок.

Особенно важно понимать разницу между горизонтальной и вертикальной составляющими освещённости. Горизонтальная освещённость характеризует световой поток, падающий на горизонтальные поверхности — рабочие столы, верстаки, конвейеры, полы. Вертикальная освещённость определяет освещённость вертикальных плоскостей — стен, перегородок, досок, стеллажей, экранов и документов, расположенных вертикально или под углом.

На практике часто встречается ситуация, когда горизонтальная освещённость соответствует нормам, а вертикальная оказывается недостаточной. Это приводит к тому, что работник вынужден наклоняться ближе к объекту, напрягать зрение или использовать дополнительные источники света. В результате снижается производительность и возрастает вероятность ошибок, особенно при работе с мелкими деталями, чертежами или при визуальном контроле качества.

Измерение обеих составляющих позволяет объективно оценить качество освещения и принять обоснованные решения по его улучшению. Для этого используются профессиональные цифровые люксметры, способные точно регистрировать освещённость в широком диапазоне и в разных плоскостях.

2. Горизонтальная и вертикальная составляющие освещённости: определения и различия

Горизонтальная освещённость (E_h) — это освещённость, создаваемая на горизонтальной плоскости рабочей зоны. Она измеряется при расположении приёмной поверхности датчика люксметра параллельно полу или рабочему столу. Данная величина наиболее часто нормируется в санитарных и строительных нормах, поскольку именно на горизонтальных поверхностях выполняется большинство зрительных работ.

Вертикальная освещённость (E_v) — это освещённость, создаваемая на вертикальной плоскости. Для её измерения приёмная поверхность датчика располагается перпендикулярно полу. Вертикальная освещённость особенно важна в следующих случаях:

• работа с документами и чертежами, расположенными вертикально или на пюпитре;
• чтение информации с досок, экранов, стеллажей и маркировки на вертикальных поверхностях;
• выполнение операций, требующих точного позиционирования деталей в вертикальной плоскости (сборка, контроль качества);
• обеспечение равномерности освещения для снижения бликов и теней.

Различия между двумя составляющими заключаются не только в направлении измерения, но и в физике формирования светового потока. При верхнем расположении светильников горизонтальная освещённость обычно оказывается выше, чем вертикальная. Однако для многих зрительных задач именно вертикальная освещённость определяет комфорт и точность работы.

Соотношение E_h и E_v зависит от типа светильников, их расположения, высоты подвеса, коэффициентов отражения стен и потолка. В помещениях с преимущественно верхним освещением вертикальная освещённость на уровне глаз человека может составлять 40–70 % от горизонтальной. В случаях, когда это соотношение нарушается, возникают зоны с недостаточной видимостью вертикальных поверхностей.

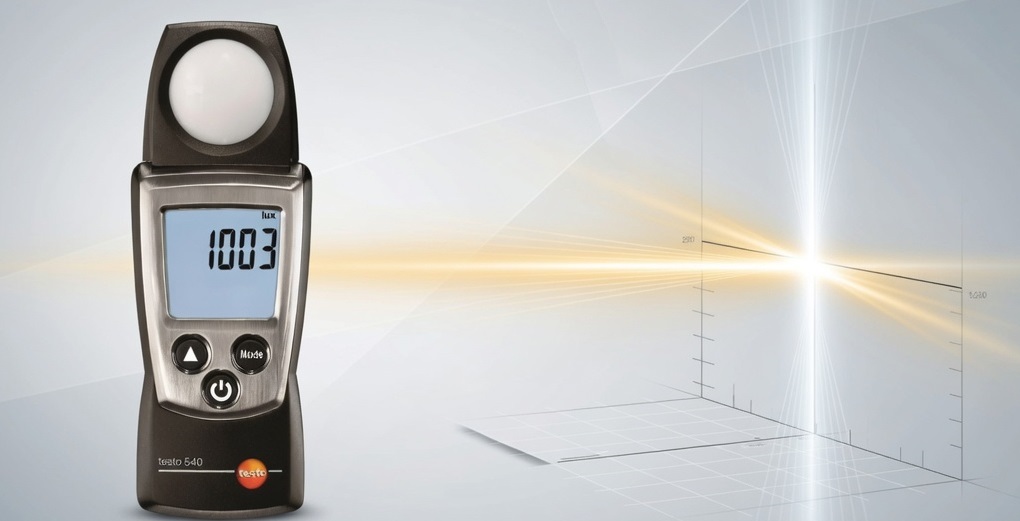

Обеспечьте стабильность показаний при инспекциях, выбрав Люксметр Testo 540 с жестко закрепленным датчиком.

3. Нормативные требования к уровням освещённости

Требования к уровням освещённости рабочих зон установлены в действующих нормативных документах. Основными из них являются СП 52.13330.2016 «Естественное и искусственное освещение» и ГОСТ 24940-2016 «Здания и сооружения. Методы измерения освещенности».

ГОСТ 24940-2016 регламентирует методы и средства измерения освещённости, включая порядок проведения измерений на горизонтальных и вертикальных плоскостях, выбор контрольных точек, требования к приборам и обработке результатов. Данный стандарт обязателен при проведении инструментального контроля освещённости на рабочих местах.

СП 52.13330.2016 устанавливает нормируемые значения освещённости для различных категорий помещений и видов работ. Нормы дифференцируются в зависимости от разряда зрительной работы, фона, контраста объекта с фоном и других факторов. Для большинства офисных и административных помещений нормируемая горизонтальная освещённость на рабочей плоскости составляет 300–500 лк. В производственных помещениях значения могут достигать 750–2000 лк в зависимости от точности выполняемых операций.

Хотя основной нормируемой величиной остаётся горизонтальная освещённость, современная практика всё чаще требует контроля вертикальной составляющей. Это связано с увеличением доли работ, выполняемых с вертикально расположенными объектами (чтение с мониторов, работа с вертикальными панелями управления, визуальный контроль на конвейере).

При измерениях необходимо учитывать, что нормы устанавливают минимальные значения. На практике рекомендуется обеспечивать запас 20–30 % для компенсации старения источников света и загрязнения светильников.

4. Физические основы измерения освещённости

Освещённость является фотометрической величиной, характеризующей плотность светового потока на поверхности. Основная формула, связывающая освещённость с другими величинами, имеет вид:

где \( E \) — освещённость (лк), \( \Phi \) — световой поток (лм), \( S \) — площадь поверхности (м²).

Для точечного источника света, размеры которого малы по сравнению с расстоянием до освещаемой поверхности, справедлива формула, учитывающая закон обратных квадратов и косинус угла падения:

где \( I \) — сила света источника в данном направлении (кд), \( r \) — расстояние от источника до точки измерения (м), \( \alpha \) — угол между нормалью к поверхности и направлением на источник света.

Косинусная поправка (\( \cos \alpha \)) имеет принципиальное значение при измерении освещённости. При отклонении луча от нормали к датчику регистрируемая освещённость уменьшается. Профессиональные люксметры оснащаются специальными косинусными корректорами, которые обеспечивают правильный учёт угла падения света в пределах до 80–85° от нормали.

При измерении горизонтальной освещённости датчик располагается горизонтально, и формула учитывает угол падения относительно вертикальной оси. При измерении вертикальной освещённости датчик поворачивается на 90°, и расчёт ведётся относительно горизонтальной оси. Это принципиальное различие требует правильной ориентации приёмной поверхности прибора в каждом конкретном случае.

Современные люксметры автоматически учитывают спектральную чувствительность, близкую к кривой видности человеческого глаза (функция V(λ) Международной комиссии по освещению). Это позволяет получать результаты, максимально соответствующие зрительному восприятию человека.

5. Методы измерения горизонтальной и вертикальной освещённости с помощью люксметров

Измерение освещённости выполняется с помощью цифровых люксметров, конструкция которых обеспечивает высокую точность и удобство работы в различных плоскостях. Большинство профессиональных моделей оснащаются выносным фотодатчиком на гибком кабеле или съёмным датчиком, что существенно облегчает измерения как на горизонтальных, так и на вертикальных поверхностях.

Подготовка к измерениям

1. Проверить состояние прибора: уровень заряда батареи, отсутствие механических повреждений датчика и корпуса.
2. Выполнить автоматическую или ручную калибровку нуля (большинство современных люксметров имеют функцию автоустановки нуля).
3. Выбрать единицы измерения (лк или фут-кандела). Для работы в России и странах ЕАЭС предпочтительны люксы.
4. При наличии функции Bluetooth или USB подготовить устройство для записи и передачи данных.

Измерение горизонтальной освещённости

Датчик устанавливается строго горизонтально на рабочей плоскости (столе, верстаке, полу). Приёмная поверхность датчика должна быть направлена вверх. Измерения проводятся в контрольных точках, расположенных согласно схеме, утверждённой в программе измерений. Рекомендуется выполнять серию измерений с последующим усреднением.

Функции, полезные при горизонтальных измерениях:

• фиксация показаний (HOLD);
• регистрация максимального и минимального значений (MAX/MIN);
• режим усреднения (AVG);

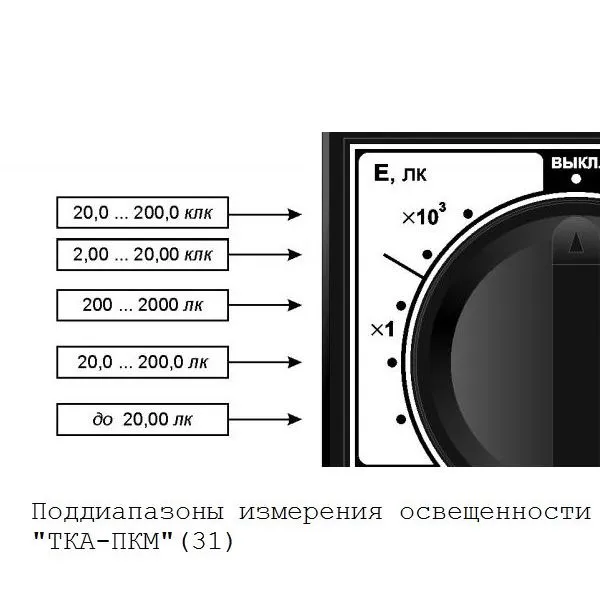

• автоматический выбор диапазона измерений.

Измерение вертикальной освещённости

Датчик поворачивается в вертикальное положение. Приёмная поверхность должна быть параллельна измеряемой вертикальной плоскости. Измерения выполняются на высоте, соответствующей типичному расположению зрительной задачи (обычно 1,2–1,5 м от пола для работы стоя и 0,8–1,1 м для работы сидя). При контроле освещённости досок, экранов или стеллажей датчик размещается непосредственно на этих поверхностях или на расстоянии 10–20 см от них.

При измерении вертикальной освещённости особенно важно учитывать направление падения света и наличие бликов. В некоторых случаях рекомендуется проводить измерения в нескольких взаимно перпендикулярных вертикальных плоскостях для полной оценки условий зрительной работы.

Современные люксметры с функцией Bluetooth позволяют передавать результаты измерений на смартфон или планшет в режиме реального времени. Это значительно упрощает ведение протоколов, построение карт освещённости и формирование отчётов по результатам обследования.

6. Особенности выбора люксметров для профессиональных измерений

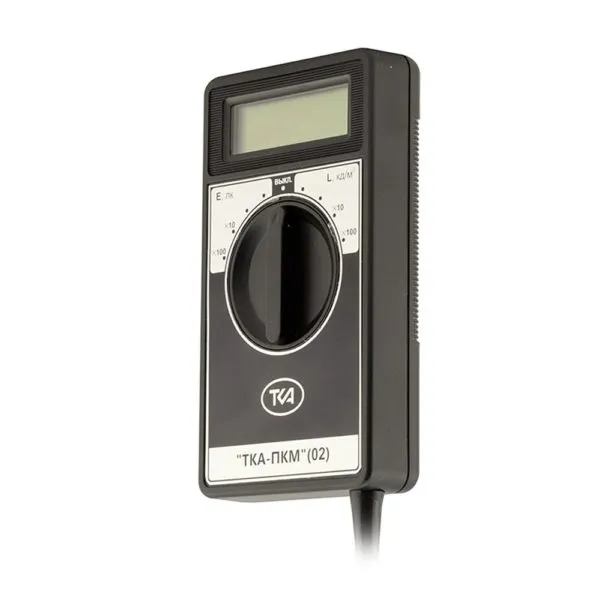

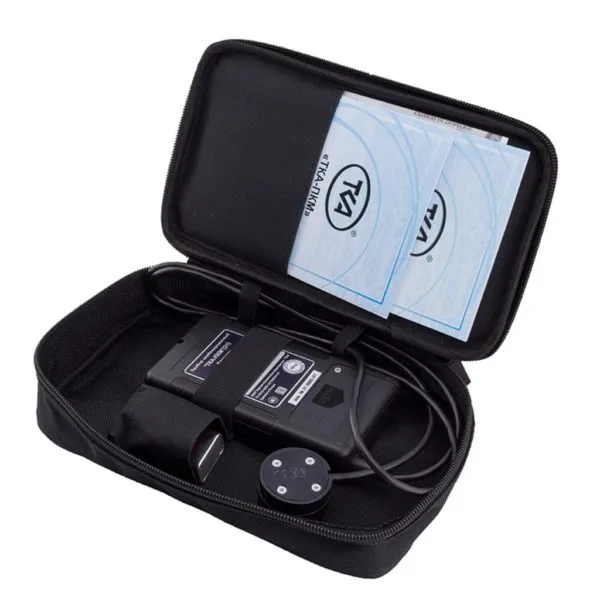

Выбор люксметра для регулярного контроля горизонтальной и вертикальной освещённости требует учёта ряда технических характеристик и функциональных возможностей. Профессиональный прибор должен обеспечивать высокую точность измерений в широком диапазоне условий, удобство работы с выносным датчиком и возможность документирования результатов.

Основные критерии при выборе прибора для измерения обеих составляющих освещённости:

• Диапазон измерений — оптимально от 0 до 200 000 лк. Это позволяет работать как в слабоосвещённых помещениях, так и при ярком искусственном или естественном освещении.
• Погрешность — не более ±3–4 % в основном диапазоне. Более высокая точность требуется при проведении аттестации рабочих мест и специальной оценки условий труда.

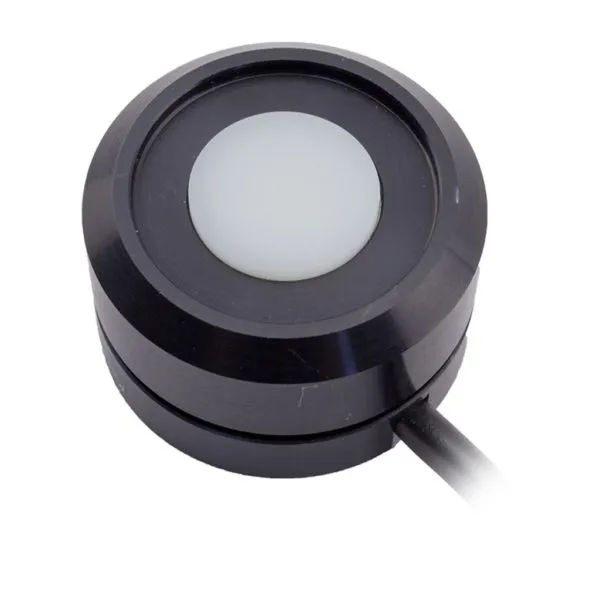

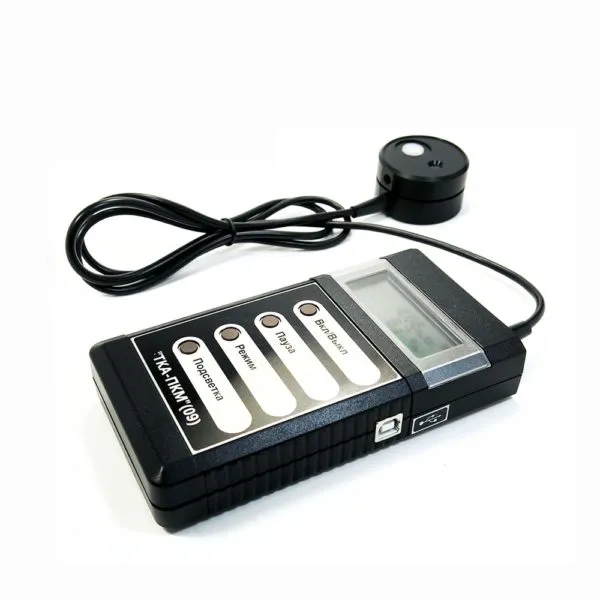

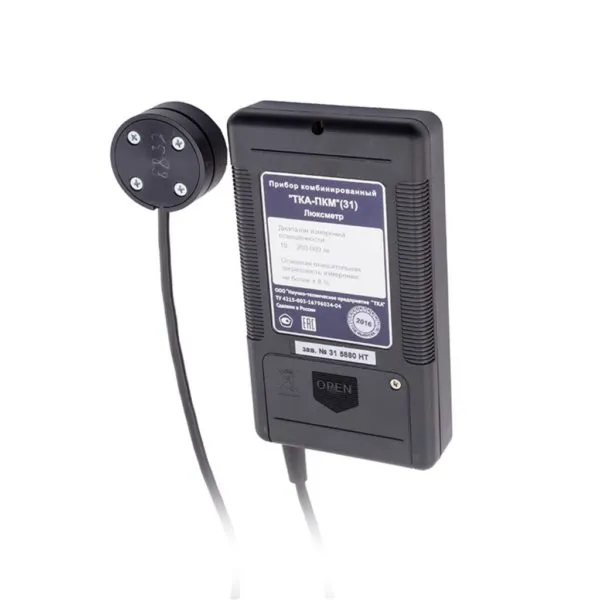

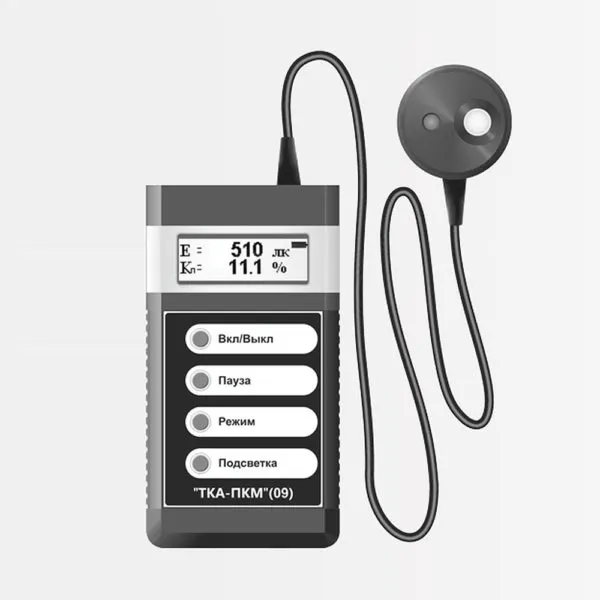

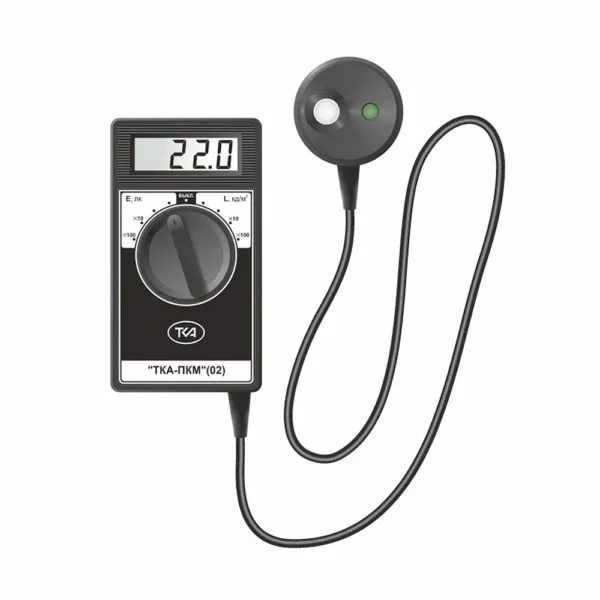

• Конструкция датчика — предпочтителен выносной фотодатчик на гибком кабеле или съёмный датчик. Это существенно упрощает измерения вертикальной освещённости, когда датчик необходимо точно зафиксировать в вертикальной плоскости.
• Косинусная коррекция — встроенный корректор должен обеспечивать правильный учёт угла падения света до 80–85° от нормали.
• Функции регистрации данных — наличие режимов HOLD, MAX/MIN, AVG, а также возможность ручной или автоматической записи десятков и сотен измерений.
• Передача данных — поддержка Bluetooth позволяет передавать результаты на смартфон или планшет для последующей обработки и формирования протоколов.
• Дополнительные возможности — измерение температуры окружающей среды, подсветка дисплея, автоматическое отключение, прочный корпус, защита от пыли и влаги.

Приборы с перечисленными характеристиками позволяют выполнять измерения как на горизонтальных рабочих поверхностях, так и на вертикальных плоскостях с одинаково высокой точностью и минимальными временными затратами. Наличие функции автоматической калибровки нуля и широкого динамического диапазона снижает вероятность ошибок оператора.

7. Практические рекомендации по проведению измерений в различных помещениях

Методика измерений освещённости должна учитывать специфику помещения и характер выполняемых работ. Согласно ГОСТ 24940-2016, измерения проводятся в контрольных точках, расположенных равномерно по площади помещения или рабочей зоны.

Офисные и административные помещения

• Измерения горизонтальной освещённости выполняют на уровне рабочей поверхности столов (0,75–0,85 м от пола).
• Вертикальную освещённость измеряют на высоте 1,1–1,3 м в плоскости, параллельной экрану монитора или документам.
• Рекомендуется проводить измерения при включённом искусственном освещении и зашторенных окнах, а также при сочетании естественного и искусственного света.

Производственные цеха и мастерские

• Горизонтальную освещённость измеряют на уровне рабочих поверхностей верстаков, конвейеров и столов.
• Вертикальную освещённость контролируют на высоте 1,4–1,6 м для оценки условий работы стоя и на уровне глаз при выполнении точных операций.
• Особое внимание уделяют зонам с возможным образованием теней от оборудования и стеллажей.

Учебные заведения и аудитории

• На партах и столах измеряют горизонтальную освещённость.
• На классных досках и интерактивных панелях — вертикальную освещённость (рекомендуемый уровень не ниже 500 лк).
• Измерения проводят в нескольких точках доски (центр, края, верх и низ).

Во всех случаях измерения рекомендуется выполнять в тёмное время суток или при полностью исключённом естественном освещении, если целью является оценка работы системы искусственного освещения. При оценке сочетания естественного и искусственного света измерения проводят днём при рабочем положении светильников.

8. Факторы, влияющие на соотношение горизонтальной и вертикальной освещённости

Соотношение горизонтальной и вертикальной составляющих освещённости зависит от целого комплекса факторов. Понимание этих факторов позволяет правильно интерпретировать результаты измерений и принимать обоснованные решения по модернизации освещения.

1. Тип и расположение светильников. Светильники с широкой кривой силы света обеспечивают более равномерное распределение света по вертикальным поверхностям. Узконаправленные светильники дают высокую горизонтальную освещённость, но могут создавать глубокие тени на вертикальных плоскостях.
2. Высота подвеса светильников. При увеличении высоты подвеса горизонтальная освещённость падает медленнее, чем вертикальная. Слишком высокое расположение светильников часто приводит к недостаточной вертикальной освещённости на уровне глаз.
3. Коэффициенты отражения поверхностей. Светлые стены и потолок значительно повышают вертикальную освещённость за счёт отражённого света. Тёмные поверхности поглощают свет и снижают E_v.
4. Наличие и расположение окон. Естественное освещение через боковые окна даёт преимущественно горизонтальную составляющую. Вертикальные поверхности, удалённые от окон, могут оказаться недостаточно освещёнными.
5. Геометрия помещения и наличие оборудования. Высокое оборудование, стеллажи и перегородки создают тени, которые сильнее влияют на вертикальную освещённость.
6. Состояние светильников и источников света. Загрязнение рассеивателей, снижение светового потока ламп и светодиодов со временем приводит к неравномерному снижению обеих составляющих.

Для улучшения соотношения E_h и E_v часто применяют комбинированное освещение: общее верхнее + местное на рабочих местах, а также светильники с регулируемым направлением света для вертикальных поверхностей.

9. Типичные ошибки при измерениях и способы их предотвращения

Даже при использовании качественного люксметра возможны ошибки, приводящие к искажению результатов. Ниже перечислены наиболее распространённые ошибки и рекомендации по их устранению.

Соблюдение простых правил подготовки и проведения измерений позволяет получить достоверные результаты, на основании которых можно принимать решения о модернизации системы освещения.

10. Роль точных измерений в обеспечении безопасности и эффективности труда

Точные измерения горизонтальной и вертикальной освещённости являются неотъемлемой частью системы управления охраной труда и промышленной безопасностью. Результаты измерений используются при проведении специальной оценки условий труда, аттестации рабочих мест, разработке мероприятий по улучшению условий труда и при проектировании новых производственных объектов.

Недостаточная или неравномерная освещённость приводит к:

• повышенной зрительной утомляемости и снижению работоспособности;
• увеличению количества ошибок и брака при выполнении точных операций;
• возрастанию риска травматизма из-за плохой видимости опасных зон и движущихся механизмов;
• ухудшению психологического климата и снижению удовлетворённости условиями труда.

Напротив, правильно организованное освещение с контролируемыми уровнями как горизонтальной, так и вертикальной составляющей способствует:

• повышению производительности труда на 5–15 %;
• снижению количества ошибок и брака;
• улучшению качества продукции и услуг;
• соблюдению требований законодательства в области охраны труда.

Регулярный инструментальный контроль освещённости с помощью профессиональных люксметров позволяет своевременно выявлять отклонения от нормативных значений, оценивать эффективность принятых мер и планировать замену источников света и светильников.

Заключение

Горизонтальная и вертикальная составляющие освещённости являются взаимодополняющими характеристиками, которые в совокупности определяют качество зрительных условий на рабочих местах. Измерение только одной из них даёт неполную картину и может привести к ошибочным выводам о соответствии освещения требованиям безопасности и гигиены труда.

Современные цифровые люксметры с выносным датчиком, широким диапазоном измерений, функциями регистрации данных и передачей по Bluetooth позволяют эффективно и точно контролировать обе составляющие освещённости в любых производственных и офисных условиях. Правильный выбор прибора и соблюдение методики измерений согласно ГОСТ 24940-2016 обеспечивают получение достоверных результатов, на основании которых можно принимать обоснованные управленческие решения.

Регулярный контроль освещённости рабочих зон — это инвестиция в здоровье сотрудников, повышение производительности и снижение рисков, связанных с недостаточной видимостью.

Для выполнения точных и надёжных измерений горизонтальной и вертикальной освещённости на рабочих местах рекомендуется приобрести современный цифровой люксметр с широким диапазоном измерений, высокой точностью и дополнительными функциями, такими как передача данных по Bluetooth. Ознакомьтесь с ценами и техническими характеристиками доступных моделей, чтобы выбрать прибор, полностью соответствующий вашим задачам по контролю освещённости.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
